磁性传感器

R1245F40O

  • 磁性接近开关
  • 磁感应
  • M12*1 /L=45mm
  • 检测物体 MAG3018(30x18x10mm)
  • 40mm±15%
  • 常开(NO)
  • 2m电缆
  • -40…+85°C
  • IP67

技术参数

技术数据-基本参数

安装方式齐平

感应原理磁感应

检测物体MAG3018(30x18x10mm)

额定感应距离40mm±15%

迟滞3…20%Sr

重复精度1%Sr

技术数据-机械参数

外形螺纹圆柱形

感应面材质PBT

外壳材质黄铜镀镍

尺寸M12*1/L=45mm

外壳长度45mm

连接方式PVC电缆,2m

重量≈50g

技术数据-电气参数

开关频率100Hz

最大功率4W

最大输入电压60VDC/VAC

最大开关电流≤0.05A

最大负载电流≤0.05A

输出电路常开(NO)

反极性保护

压降Vd<0.6V@50mA

动作时间0.25ms

绝缘强度500VDC

短路保护

技术数据-环境参数

工作温度-40...+85°C

储存温度IP67

订货信息

订货型号:R1245F40O

端子配置

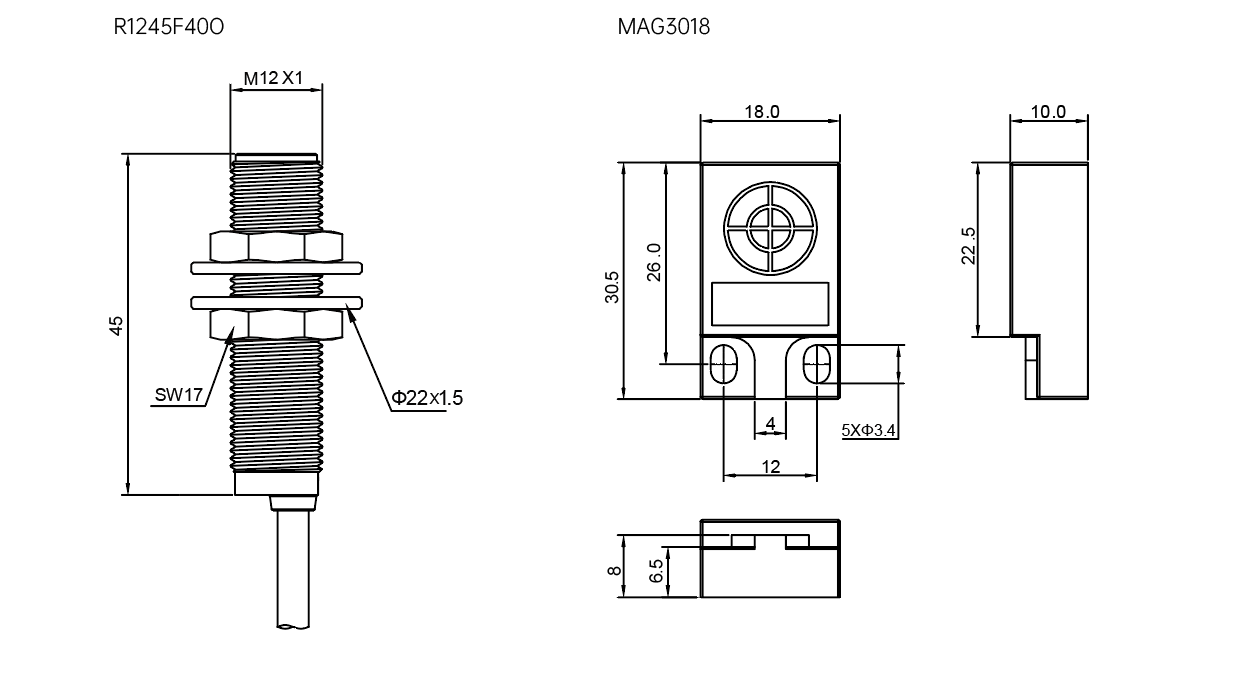

机械图

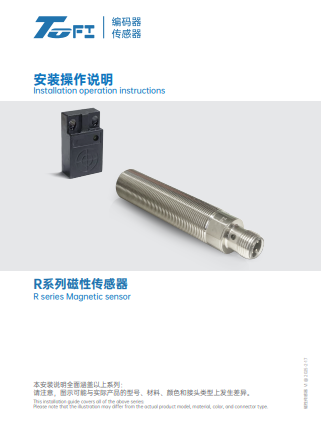

下载

文件名称文件缩略图文件大小下载链接
R1245F40O1.08 M

附件
