拉线编码器

LTF63J系列-RS485

  • LTF63系列
  • 拉线编码器
  • 外形尺寸 63×63mm
  • 测量范围 0~2000mm
  • 传感器功能原理:绝对值编码器
  • 分辨率 0.0366mm
  • 线性精度:±0.05%FS
  • 通讯接口:RS485

技术参数

技术数据——基本参数

测量范围0-2000mm

集成编码器绝对值编码器JSCM50系列

分辨率0.0366mm

线性精度±0.05%FS

通讯接口RS485

技术数据-机械参数

外形尺寸63x63mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力≤5N

拉线绳每圈长度150mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度≤1000mm/s

抗震动10g,10...1500Hz

工作温度-20℃...+70℃

集成编码器绝对值编码器JSCM50系列

拉线盒LTF63-2000

编码器防护等级IP66(JSCM50)

连接类型电缆长度 2米(可选)

重量≈600g

技术数据-电气参数

通讯接口RS485

通讯模式定时模式

波特率19200

刷新周期8ms

输出码制二进制

计数方向可设置

置位设置可设置

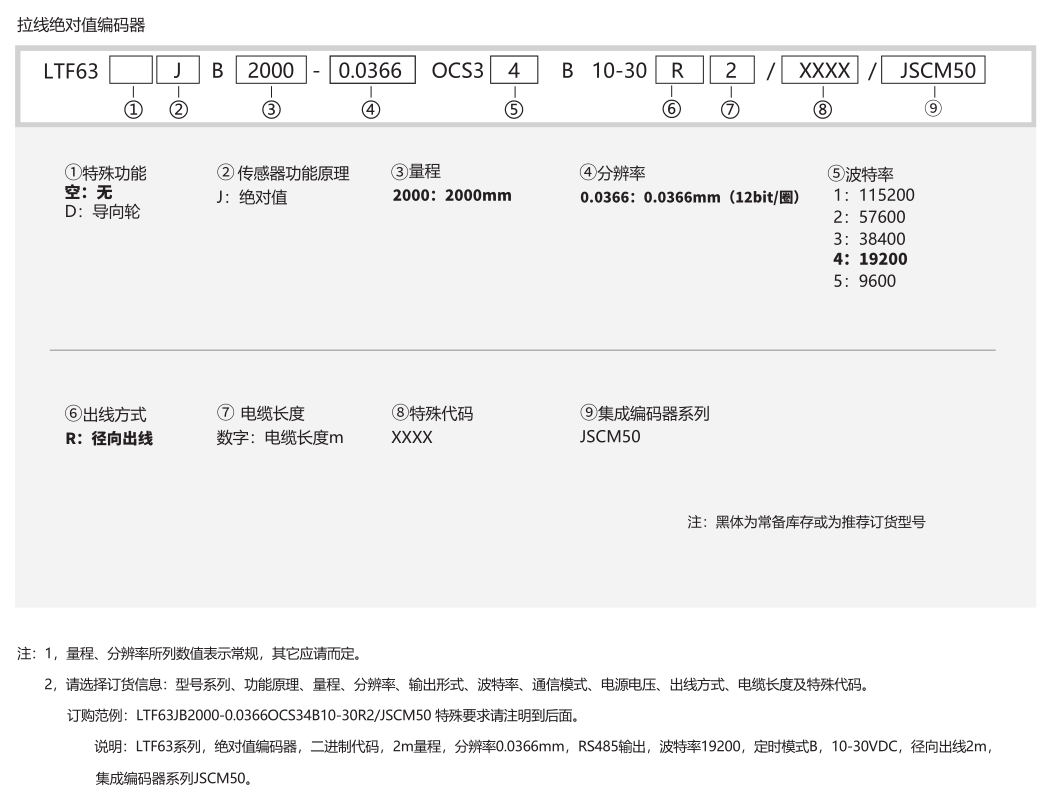

订货信息

订购范例:LTF63JB2000-0.0366OCS34B10-30R2/JSCM50

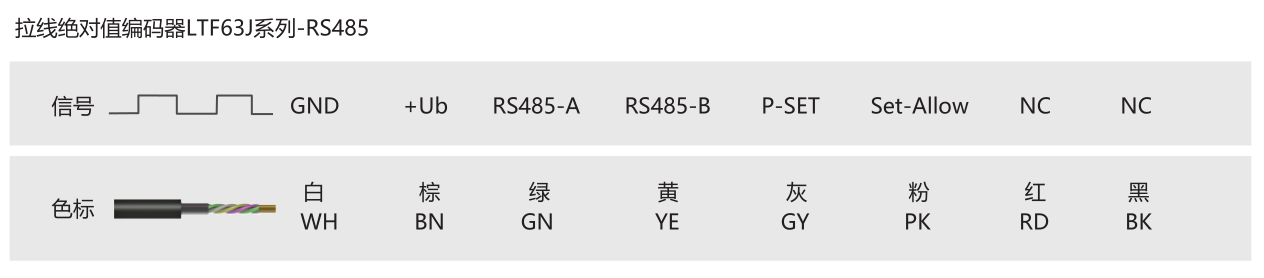

端子配置

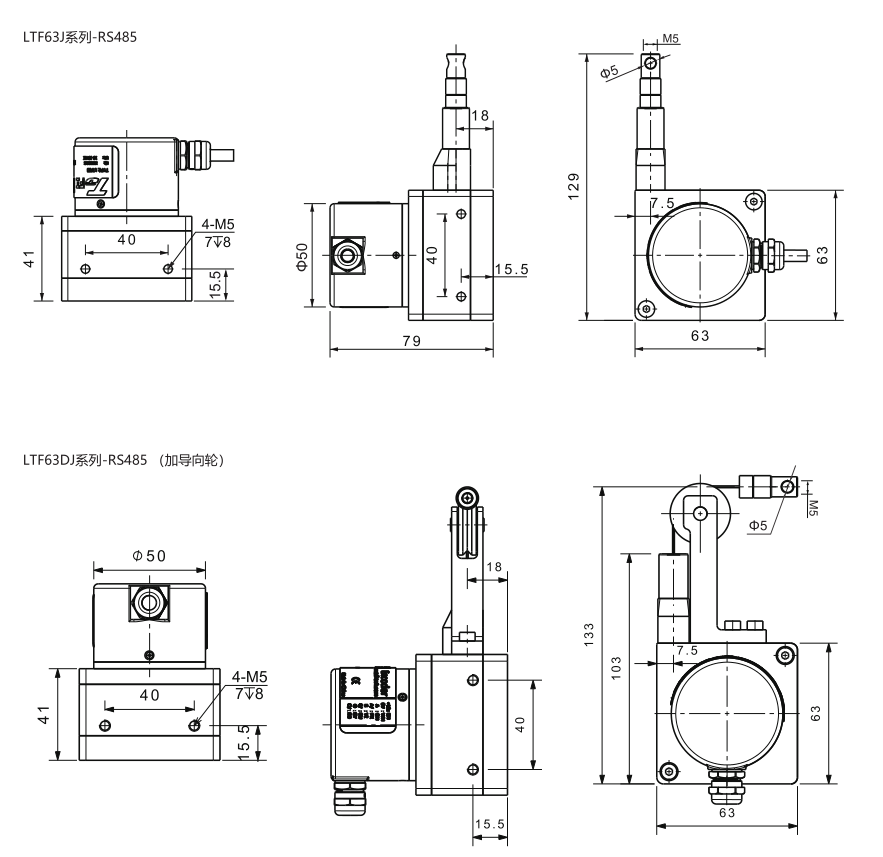

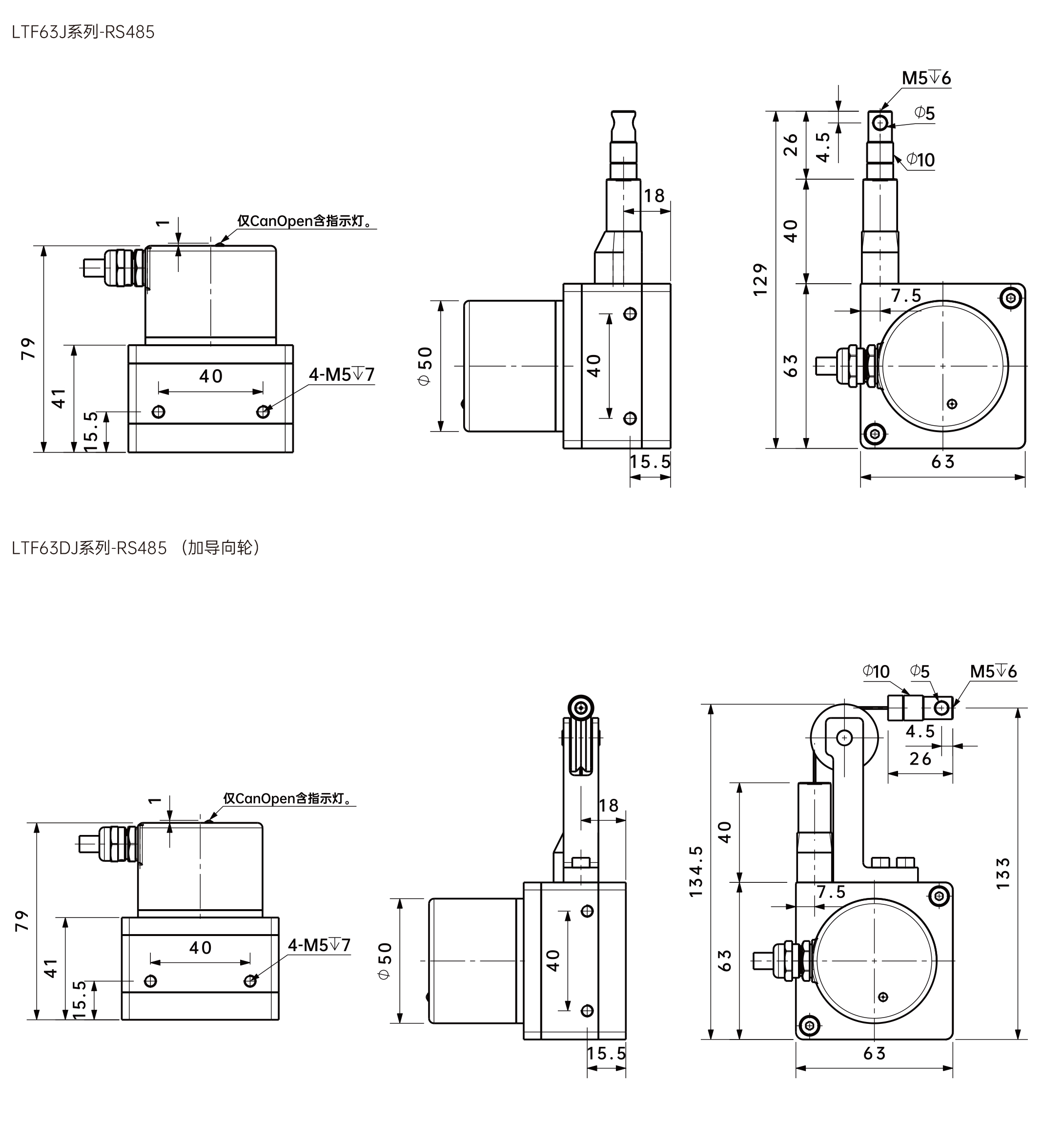

机械图

下载

文件名称文件缩略图文件大小下载链接
LTF63J系列-RS4855.43 M
