技术数据-基本参数
测量行程0~3000mm
集成编码器绝对值编码器JDCE40、JSCM50系列
分辨率0.0562mm
线性精度±0.02%
通讯接口RS485
技术数据-机械参数

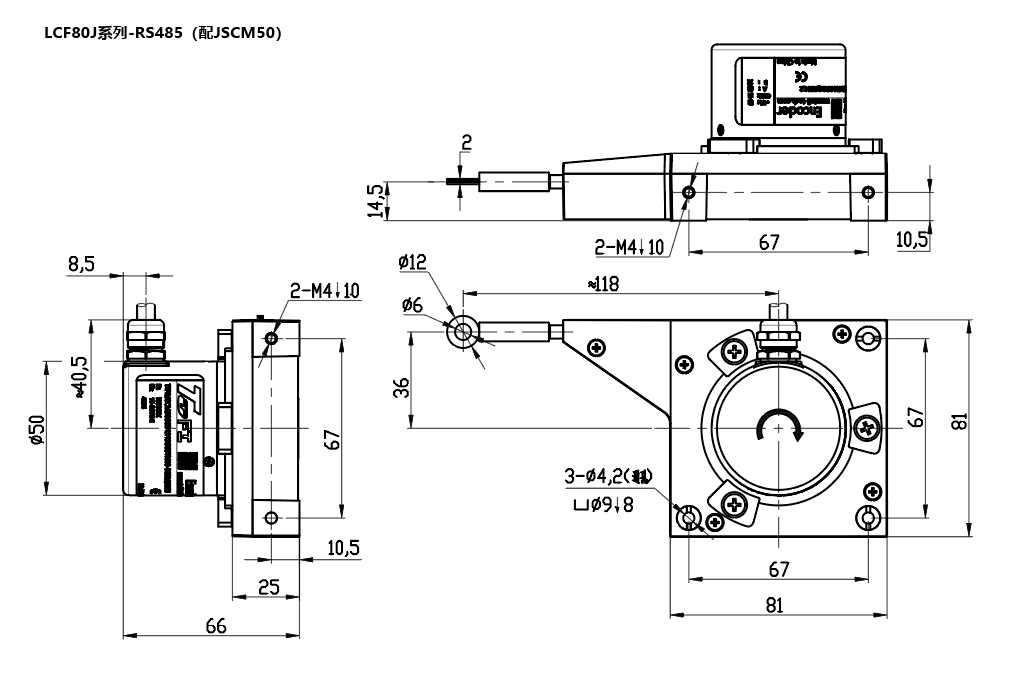

外形尺寸81x81mm
拉线绳材料涂塑钢丝绳
拉线绳直径Φ0.55mm
拉线盒外壳材料高强度工程塑料
出口拉力3N
拉线绳每圈长度230mm
拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率
拉线速度≤1000mm/s
抗震动10g,10~2000Hz
工作温度-20~80℃
集成编码器绝对值编码器JDCE40、JSCM50系列
拉线盒LCF80-3000
编码器防护等级IP66(JSCM50)、IP67(JDCE40)

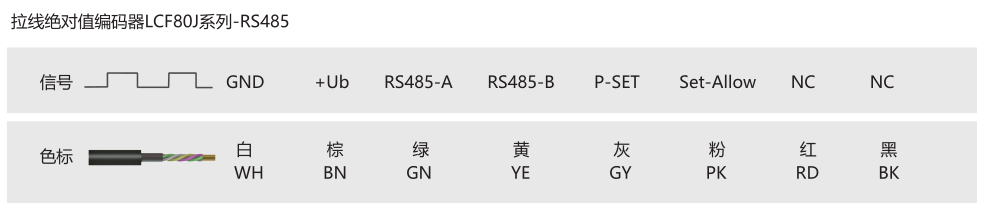

连接类型电缆线(长度可选)
重量≈620g
技术数据-电气参数
通讯接口RS485
通讯模式主动发送
波特率9600 19200 38400 57600 115200bps
刷新周期8ms
输出码制二进制
计数方向可设置
置位设置可设置
