拉线编码器

LCF80J系列-Modbus-RTU

  • LCF80J系列
  • 拉线编码器
  • 外形尺寸 81x81mm
  • 测量范围 0~3000mm
  • 传感器功能原理 绝对值编码器
  • 分辨率 0.0562mm
  • 线性精度 ±0.02%FS
  • 通讯接口 Modbus-RTU

技术参数

技术数据-基本参数

测量行程0~3000mm

集成编码器绝对值编码器JDCE40、JSCM50系列

分辨率0.0562mm

线性精度±0.02%

通讯接口Modbus-RTU

技术数据-机械参数

外形尺寸81x81mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.55mm

拉线盒外壳材料高强度工程塑料

出口拉力3N

拉线绳每圈长度230mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度≤1000mm/s

抗震动10g,10~2000Hz

工作温度-30℃...+80℃

集成编码器绝对值编码器JDCE40、JSCM50系列

拉线盒LCF80-3000

编码器防护等级IP66(JSCM50)、IP67(JDCE40)

连接类型电缆线(长度可选)

重量≈620g

技术数据-电气参数

通讯接口Modbus-RTU

工作电压DC10...30V

空载消耗电流<50mA

传输速率4800、9600、19200、38400、115200bps可编程设置

输出码制二进制

从站地址可编程设置

计数方向可编程设置

外部置位可设置 接通延时>100ms

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD保护

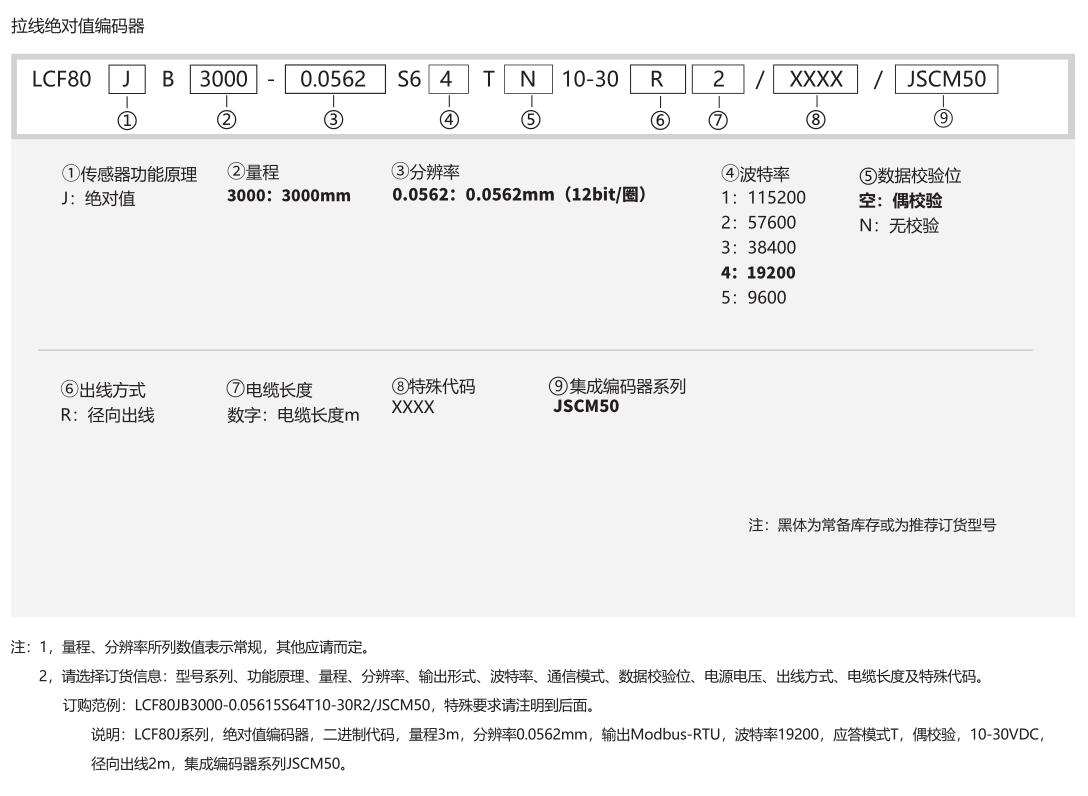

订货信息

订购范例:LCF80JB3000-0.05615S64T10-30R2/JSCM50

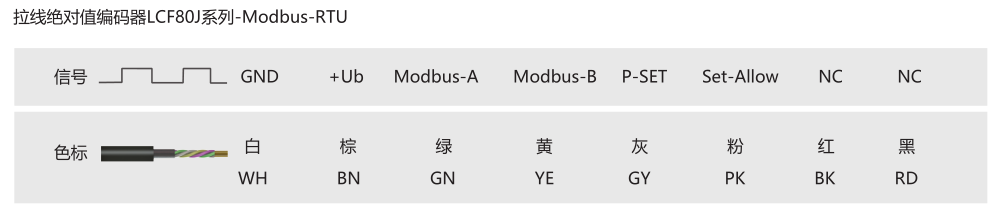

端子配置

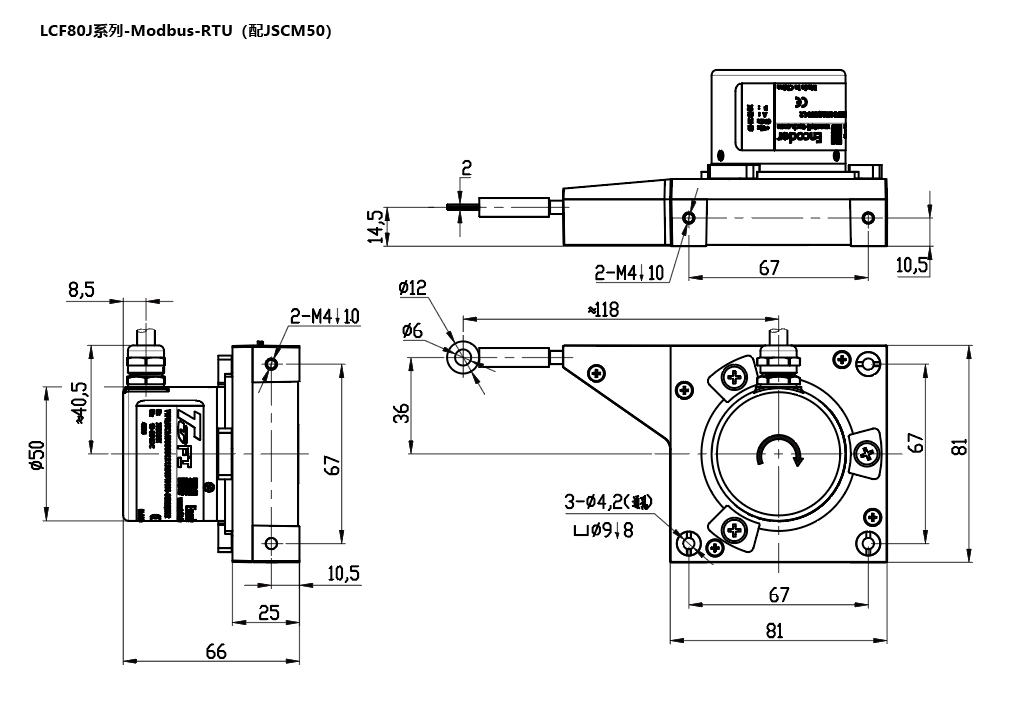

机械图
