- 感应原理 磁性
- 功能原理 多圈

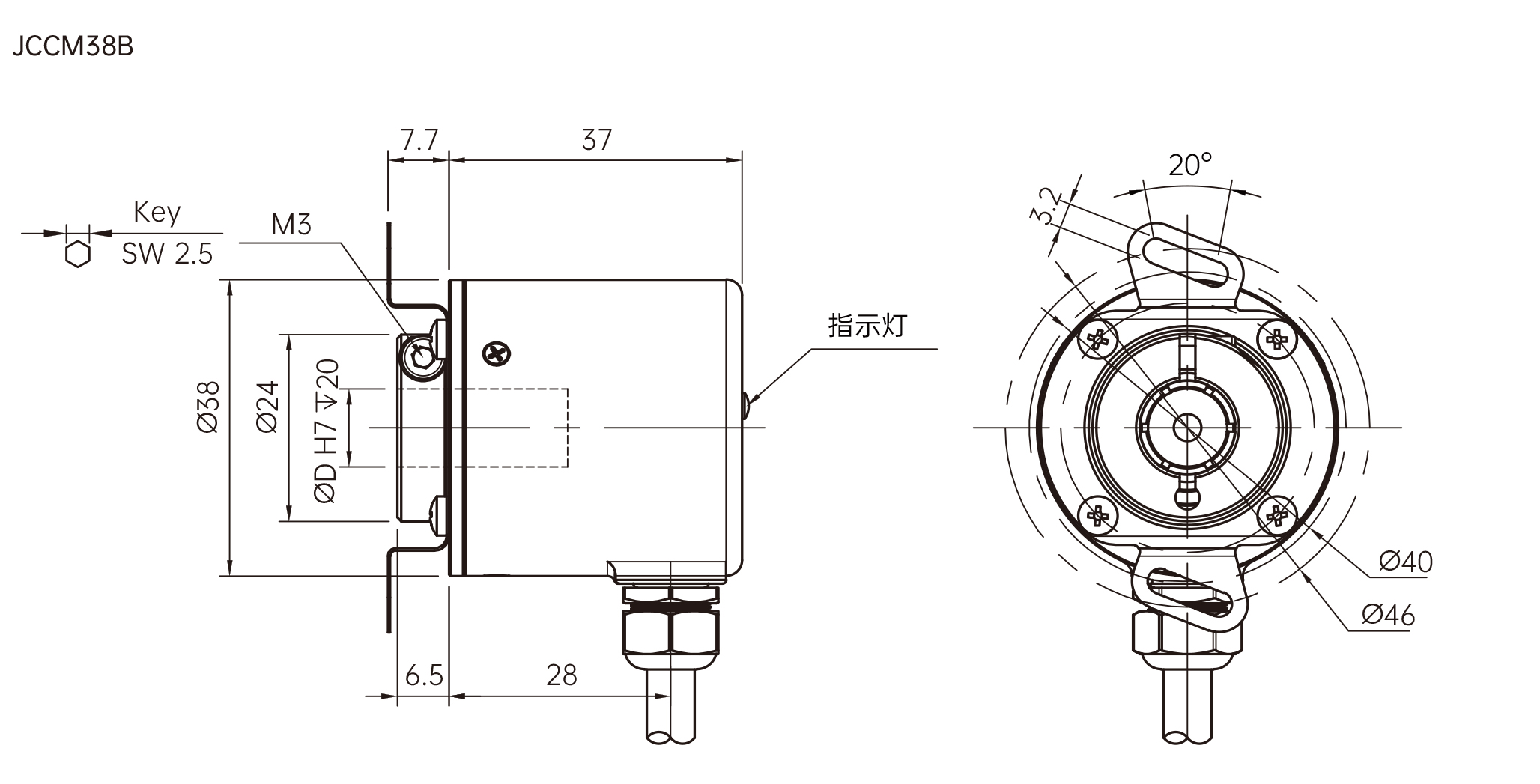

- 外径 Φ38mm
- 轴径 盲孔轴 Ø6、Ø8、Ø10mm
- 每圈步数 65536/16Bit
- 圈数 23圈；506圈
- 接口 CANopen
- 工作电压 10-30VDC
- 防护等级 IP54
- 连接 0.2m电缆线+ 插头, M12, 5针, A编码；直接出线
轴径（mm）盲孔轴 Ø6、Ø8、Ø10mm
主体材料铝合金
主轴材料不锈钢
外壳材料钢
轴向负载≤40N
径向负载≤80N
旋转速度最大3000rpm
抗冲击性100g，11ms
抗振动性10g，10~2000HZ
防护等级IP54
工作温度-40℃...+85℃
存储温度-40℃...+85℃
重 量≈125g（不包含电缆线）
出线方式切向电缆出线
连接0.2m电缆线+ 插头, M12, 5针, A编码
直接出线
接口类型CANopen
传输速率最大1Mbit/s
输出码制二进制
绝对精度≤0.36°
工作电压10-30VDC
空载电流≤100mA
波特率可编程设置，默认125kbit/s
从站地址可编程设定，默认节点ID为20H
计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数
电路保护浪涌保护 、反极性保护 、ESD 保护

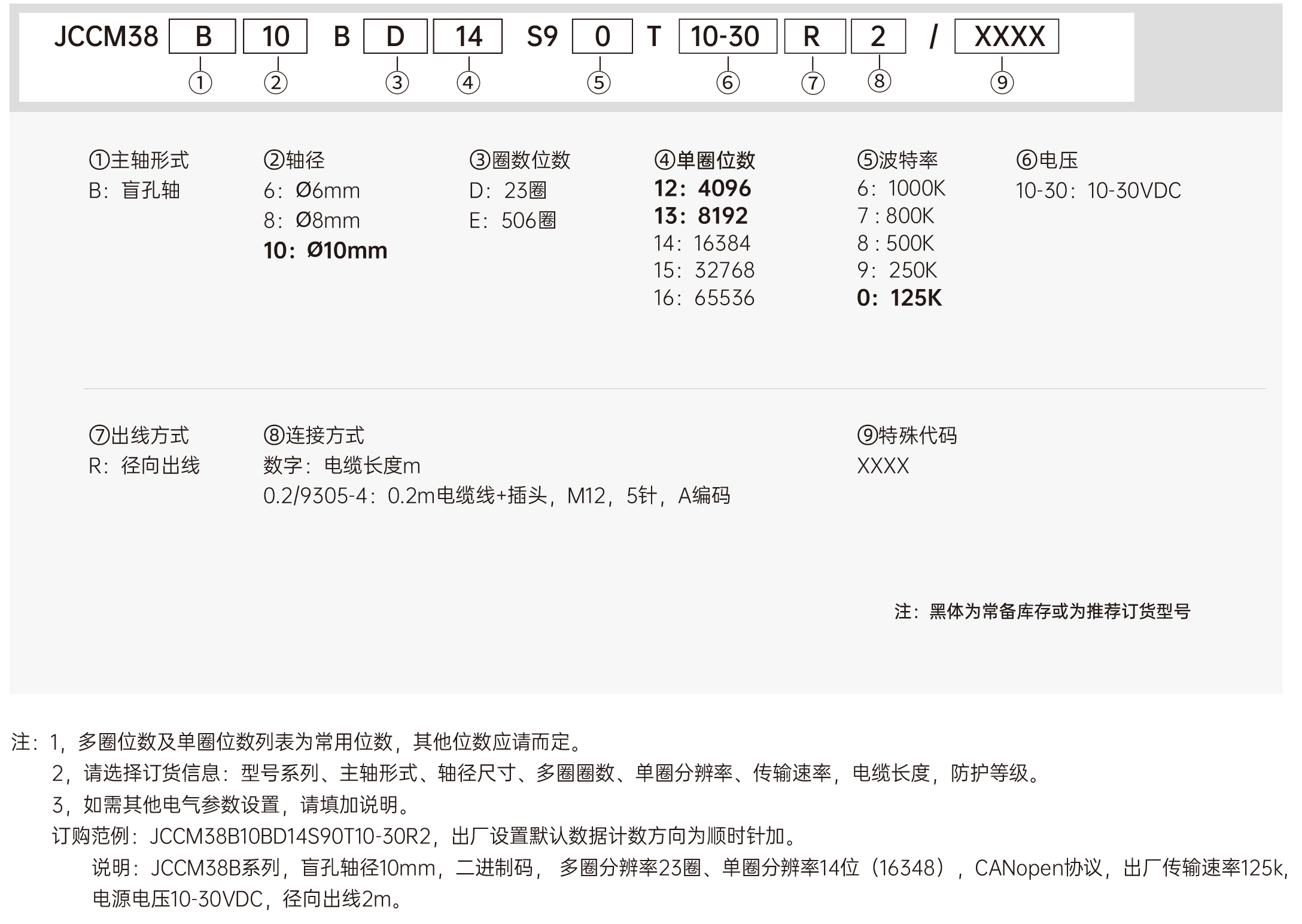

订购范例：JCCM38B10BD14S90T10-30R2
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|

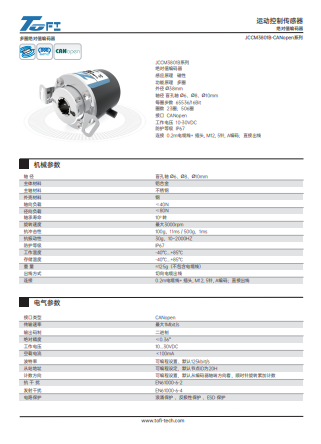

| 数 据 表 - JCCM38B CANopen【中文 CN】 |  | 0.31 M |  | |
| TÜV CE 认证-AE 50684573 0001 |  | 1.62 M | |
