绝对值编码器

JCCM3801B系列-CANopen

感应原理磁性
功能原理多圈
外径 Φ38mm
轴径盲孔轴 Ø6、Ø8、Ø10mm
每圈步数 65536/16Bit
圈数 23圈；506圈
接口 CANopen
工作电压 10-30VDC
防护等级 IP67
连接 0.2m电缆线+ 插头, M12, 5针, A编码；直接出线

技术参数

技术数据 –机械参数

轴径（mm）盲孔轴 Ø6、Ø8、Ø10mm

主体材料铝合金

主轴材料不锈钢

外壳材料钢

轴向负载≤40N

径向负载≤80N

旋转速度最大3000rpm

抗冲击性100g , 11ms / 500g , 1ms

抗振动性30g , 10~2000HZ

防护等级IP67

工作温度-40℃...+85℃

存储温度-40℃...+85℃

重量≈125g（不包含电缆线）

出线方式切向电缆出线

连接0.2m电缆线+ 插头, M12, 5针, A编码
直接出线

技术数据 –电气参数

接口类型CANopen

传输速率最大1Mbit/s

输出码制二进制

绝对精度≤0.36°

工作电压10-30VDC

空载电流≤100mA

波特率可编程设置，默认125kbit/s

从站地址可编程设定，默认节点ID为20H

计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数

抗干扰EN61000-6-2

发射干扰EN61000-6-4

电路保护浪涌保护、反极性保护、ESD 保护

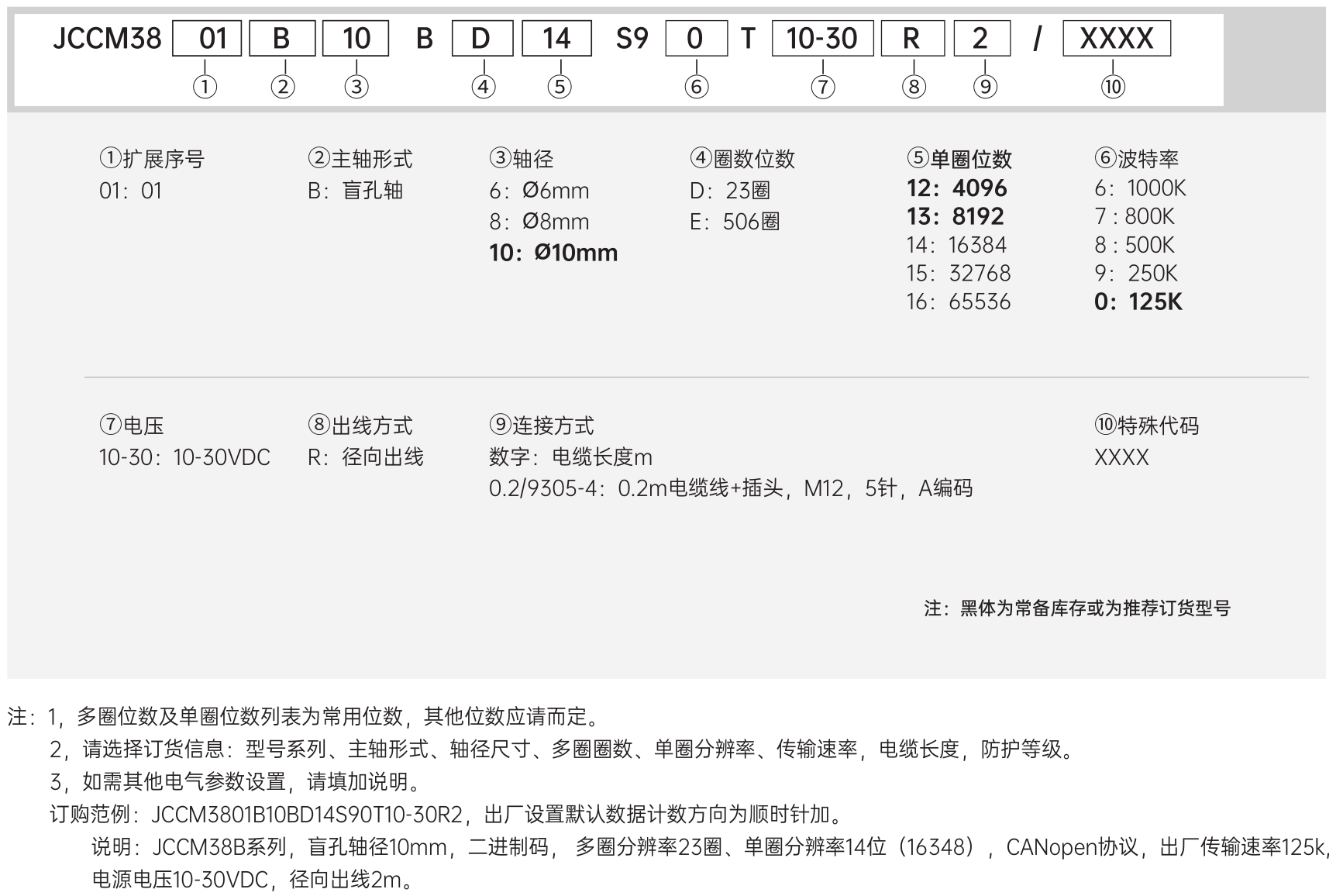

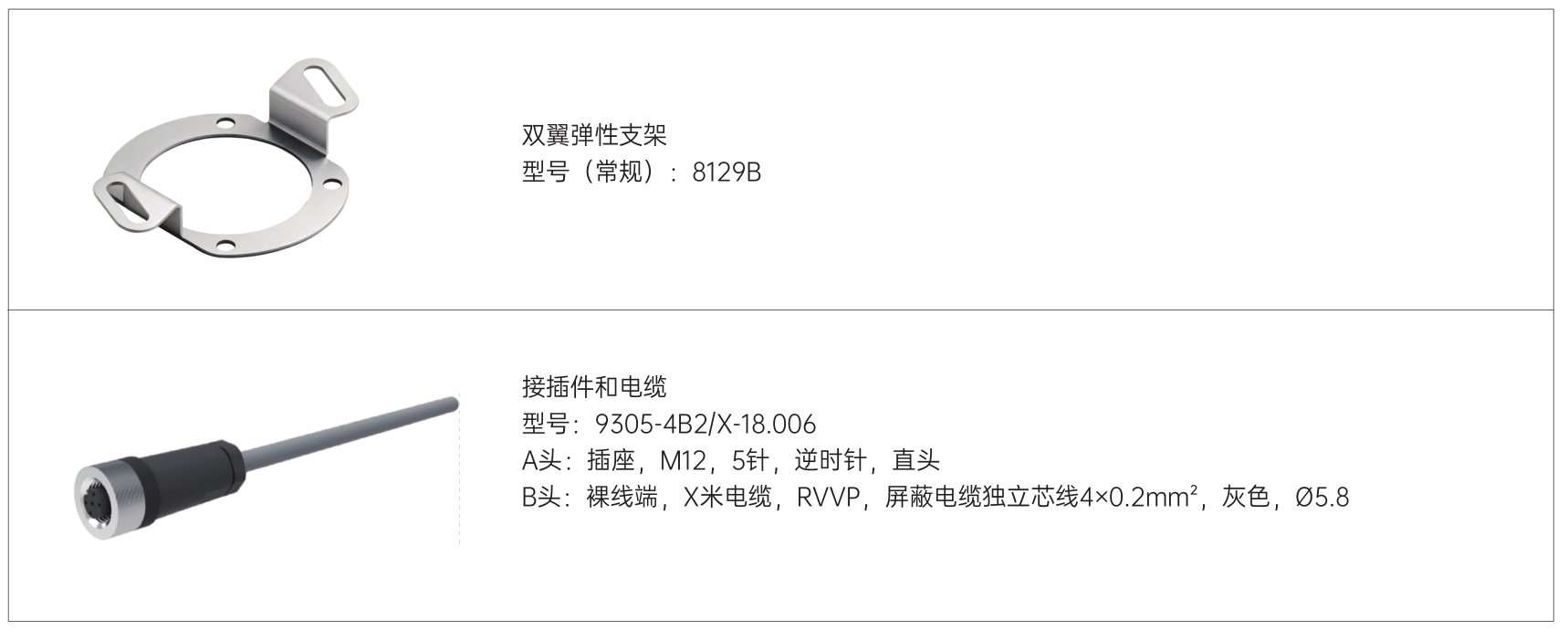

订货信息

订购范例：JCCM3801B10BD14S90T10-30R2

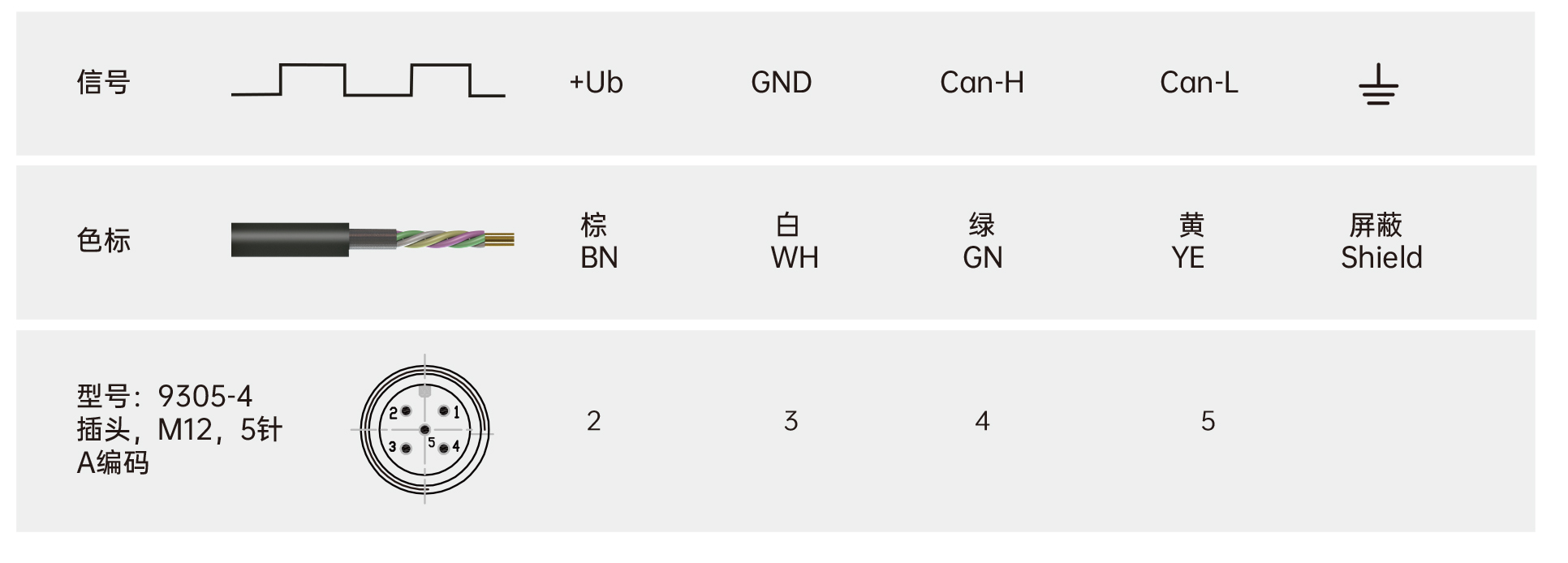

端子配置

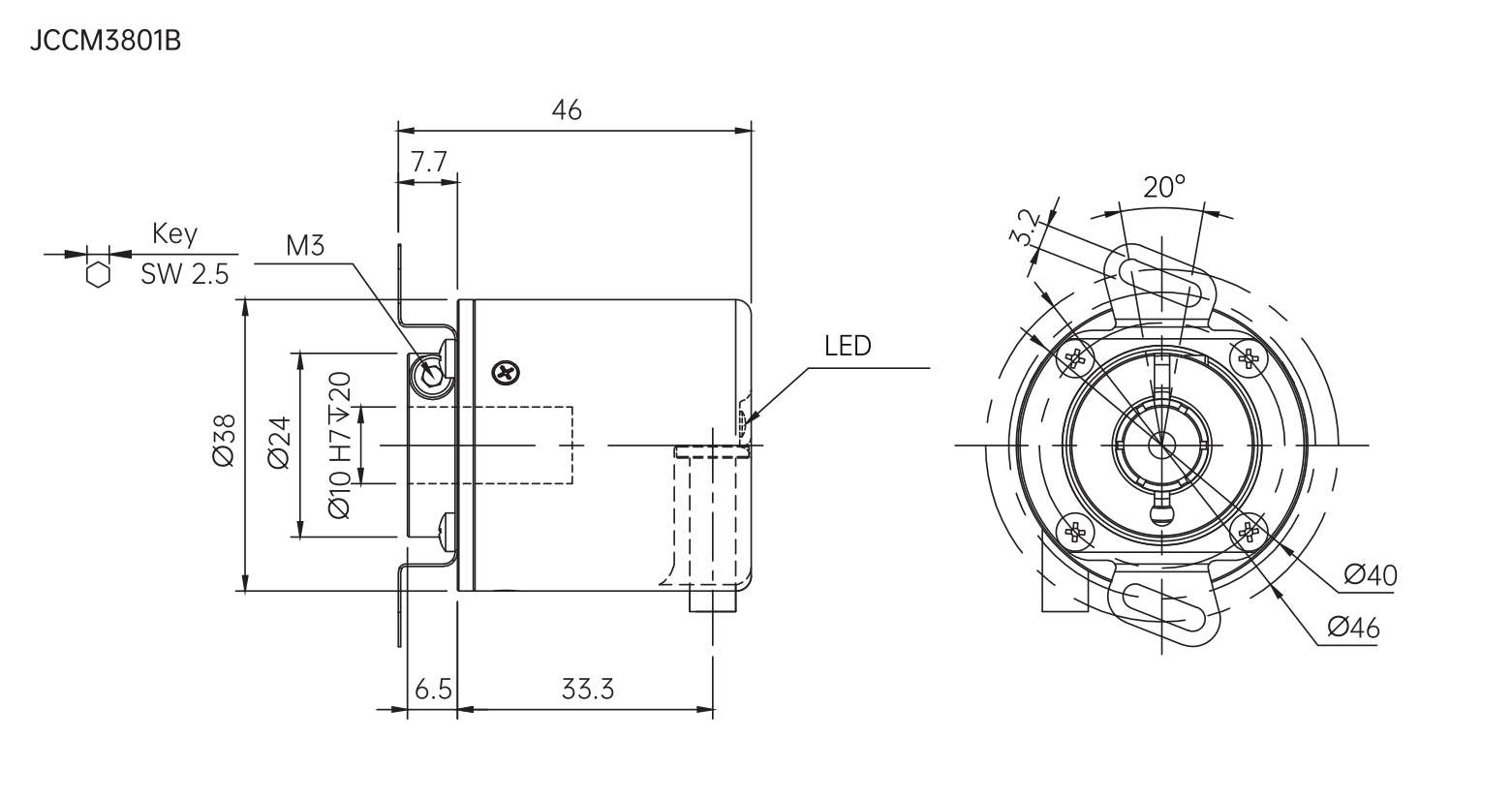

机械图

下载

文件名称	文件类型	文件缩略图	文件大小	下载链接
JCCM3801B CANopen-数据表	pdf		2.98 M
TÜV CE认证-AE 50684573 0001	pdf		1.62 M
