电感式接近开关

ID6.545系列

  • 外形长度 L=45
  • 感应距离 Sn:1mm、2mm、4mm
  • 安装 齐平;非齐平
  • 工作电压 10…30VDC
  • 输出电路 NPN NO 、NPN NC、PNP NO、PNP NC
  • 连接 Cable,3-wire,2m
  • 工作温度 -25℃—70℃
  • 防护等级 IP67

技术参数

技术参数

安装方式齐平

检测距离(mm)1±10%、2±10%、4±10%

设定距离0~0.8mm、0~1.6mm、0~3.2mm

回差范围检测距离的1-15%

重复精度小于检测距离的3%

响应频率1500Hz;1000Hz

标准检测体8×8×1t的FE360钢板

温度的影响 温度范围-25℃—70℃,+23℃时检测距离的±10%以内

电源电压(使用电压范围)DC12-24V 脉动(p-p)10%以下(DC10-30V)

消费电流<15mA

电压的影响<3%以下

残留电压2V以下(负载电流100mA及导线长2m时)

负载电流<100mA

回路保护逆向连接保护,输出短路保护(200mA以上) 浪涌吸收

显示灯红色LED

泄漏电流100uA以下

连接方式导线引出式(标准导线长 2m)M8接插件

环境温度使用时及保存时:各-25℃—70℃

环境湿度使用时及保存时:35~95%

振动(耐久)10~50Hz上下振幅1.5mm X,Y,Z各向2H

耐电压1000VAC,50/60Hz 1min充电部整体与外壳间

绝缘电阻500MΩ以上(DC500V摇表)充电部整体与外壳间

保护结构IEC规格 IP67

外壳不锈钢

检测面PBT

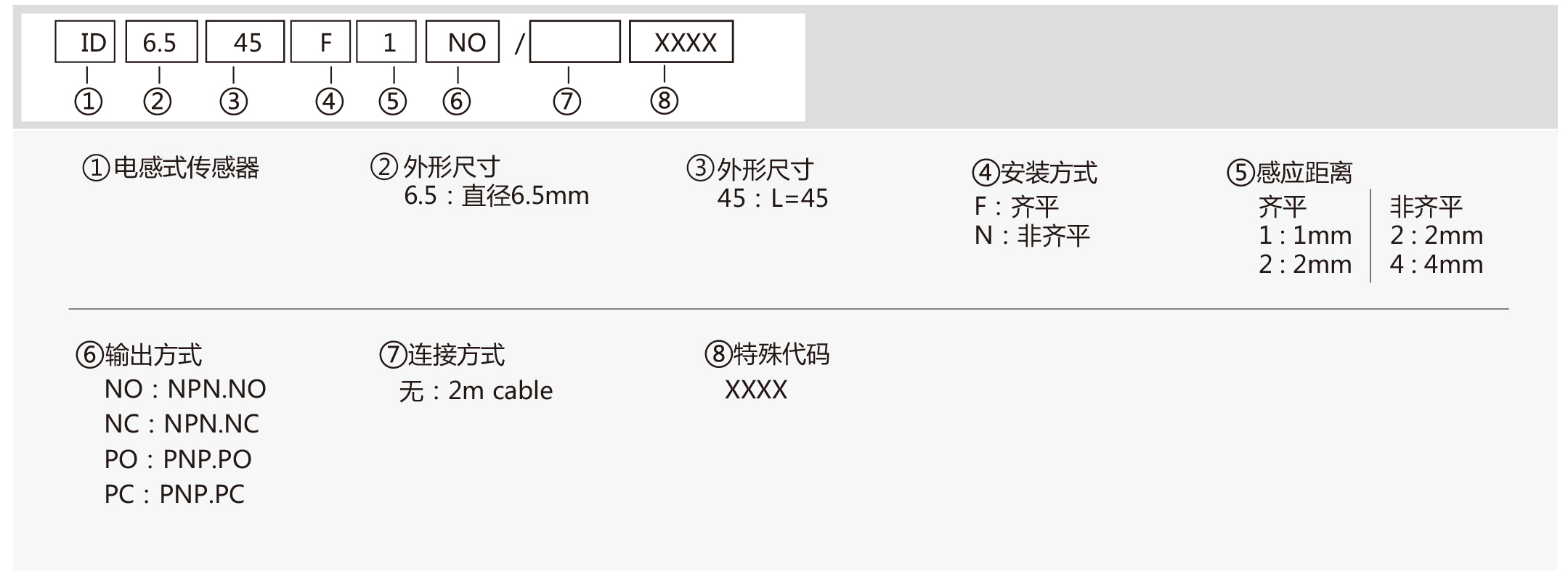

订货信息

端子配置

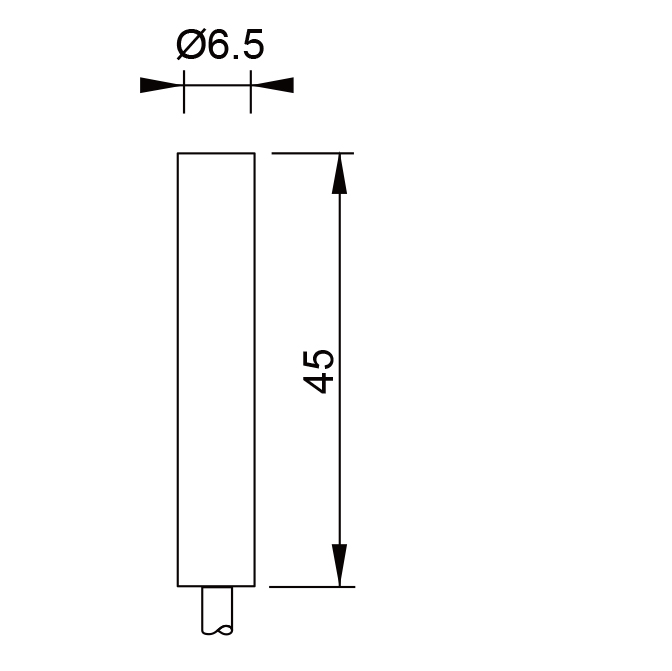

机械图

下载

文件名称文件缩略图文件大小下载链接
ID6.545系列电感式传感器0.22 M
