增量式重载型编码器

EHK9901H系列

  • 双输出冗余传感
  • 感应原理 光电
  • 轴绝缘 电气绝缘达2.5KV
  • 外径 Φ99.5mm
  • 空心轴 Φ12、Φ16mm
  • 最大脉冲 2500PPR
  • 工作电压 5VDC,9-30VDC
  • 防护等级 IP66

技术参数

技术数据-机械参数

出轴方式空心轴 Φ12、Φ16mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,9-30VDC

防护等级IP66

每分钟最大转速6000RPM

最大轴负荷≤100N轴向, ≤300N径向

冲击IEC 60068-2-27,≤330g,3.5ms

振动IEC 60068-2-6,≤20g,55-2000Hz

启动力矩<0.05Nm

主轴材料PEEK

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1.5kg

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
RS422(TTL 兼容)

分度最大 2500脉冲/转

无负载时消耗电流最大125 mA

最大负载电流±80 mA

最高输出频率100KHz

信号高电平 >+Ub-4V (推挽输出 推挽差分输出 )
>3V(RS422 TTL 兼容)

信号低电平 ≤0.8V (推挽输出)
<2.5V 推挽差分输出
<1.15V(RS422 TTL 兼容)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

订货信息

订购范例:EHK99H16E1024A9-30RT1

订购范例:EHK9901H16E2048A9-30RT1

订购范例:EHK99HZ17E2048A9-30R9223

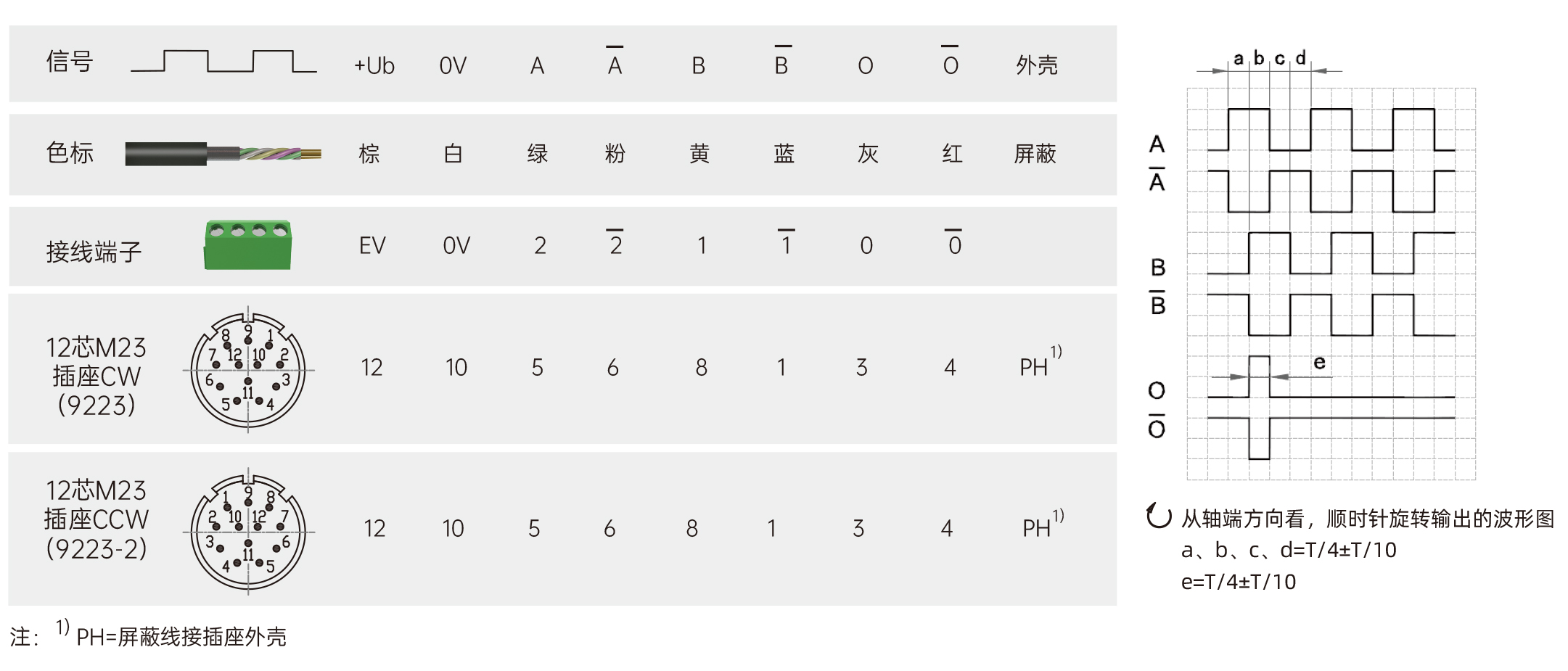

端子配置

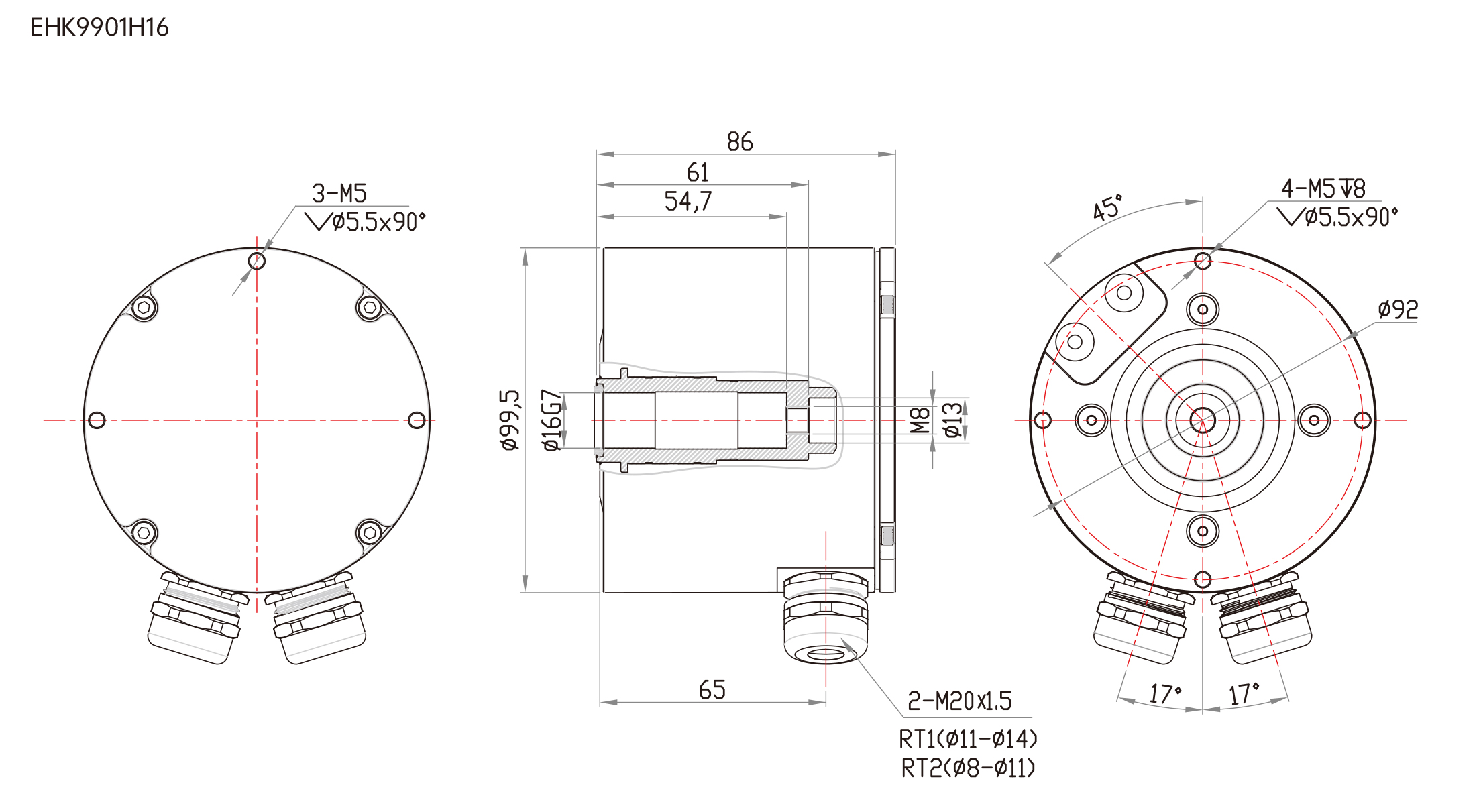

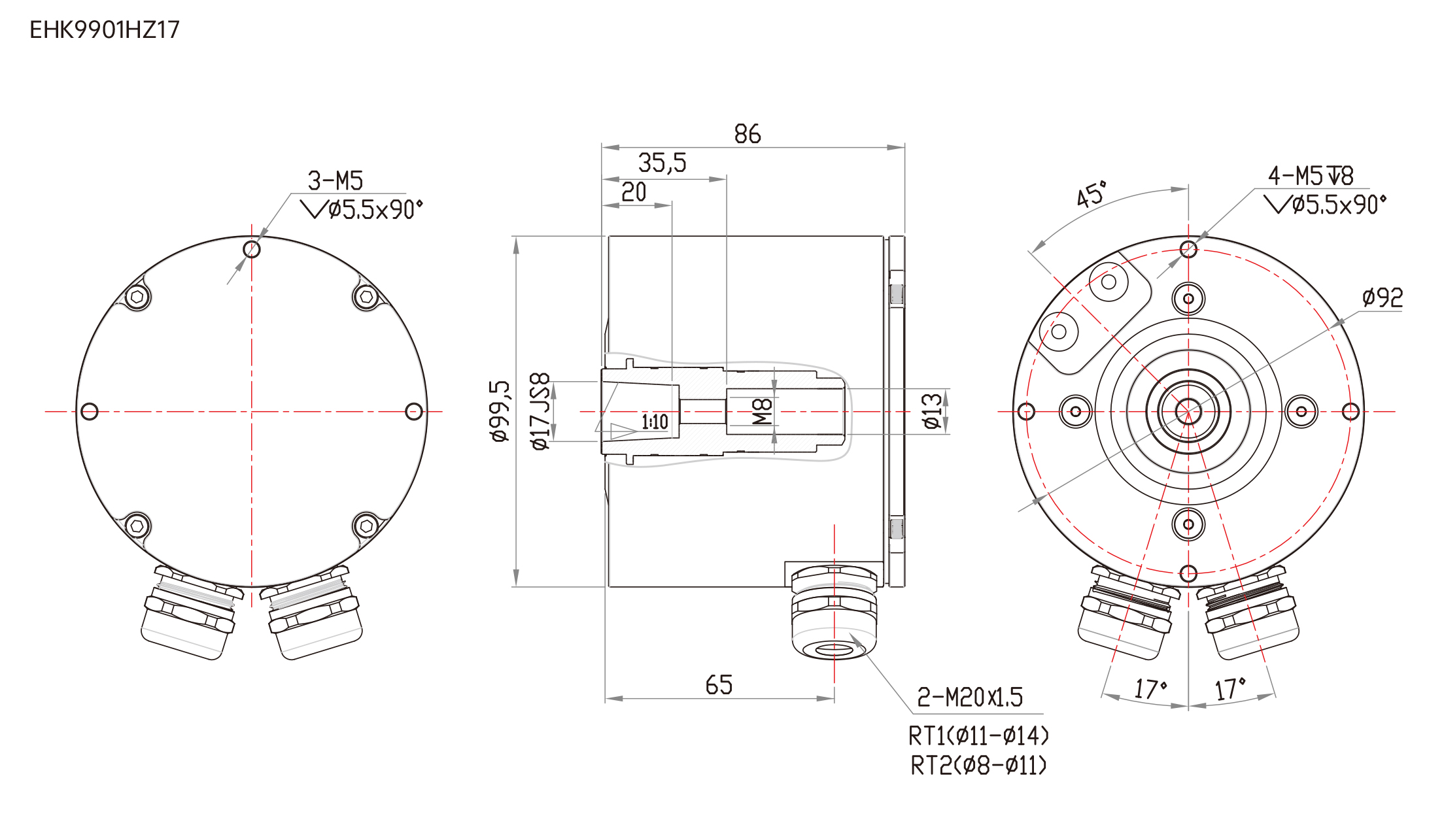

机械图
