增量式重载型编码器

EHK115SK 系列

  • 感应原理 光电
  • 外径 Φ115mm
  • 实心键槽轴 Φ10、Φ11、Φ12mm
  • 最大脉冲2048PPR
  • 工作电压5VDC,9-30VDC
  • 防护等级IP65/IP67

技术参数

技术数据-机械参数

出轴方式实心键槽轴 Φ10、Φ11、Φ12mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,9-30VDC

防护等级IP66

每分钟最大转速6000RPM

最大轴负荷≤70N轴向, ≤140N径向

冲击100g,3ms

振动10g,10...2000HZ

启动力矩<0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1.2kg(2米电缆)

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
RS422(TTL 兼容)

分度最大2500脉冲/转

无负载时消耗电流最大125 mA(推挽输出、推挽差分输出)
最大80 mA(RS422 TTL兼容)

最大负载电流±80 mA(推挽输出、推挽差分输出)
±50 mA(RS422 TTL兼容)

最高输出频率100KHz

信号高电平 >+Ub-4V(推挽输出、推挽差分输出)
>3V(RS422 TTL兼容)

信号低电平 ≤0.8V推挽输出
<2.5V 推挽差分输出
<1.15V(RS422 TTL 兼容)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

订货信息

订购范例:EHK115S11C1024F9-30R2

端子配置

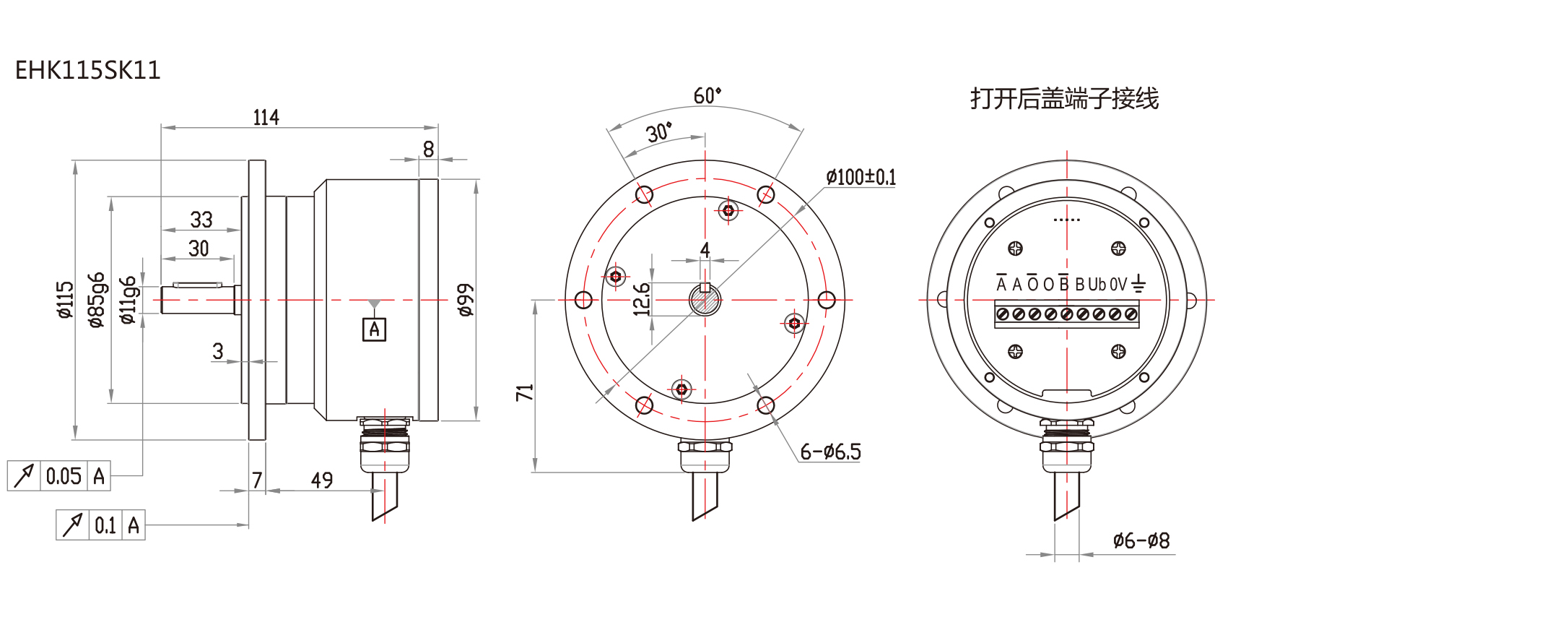

机械图

下载

文件名称文件缩略图文件大小下载链接
EHK115S重载编码器3.43 M

附件
