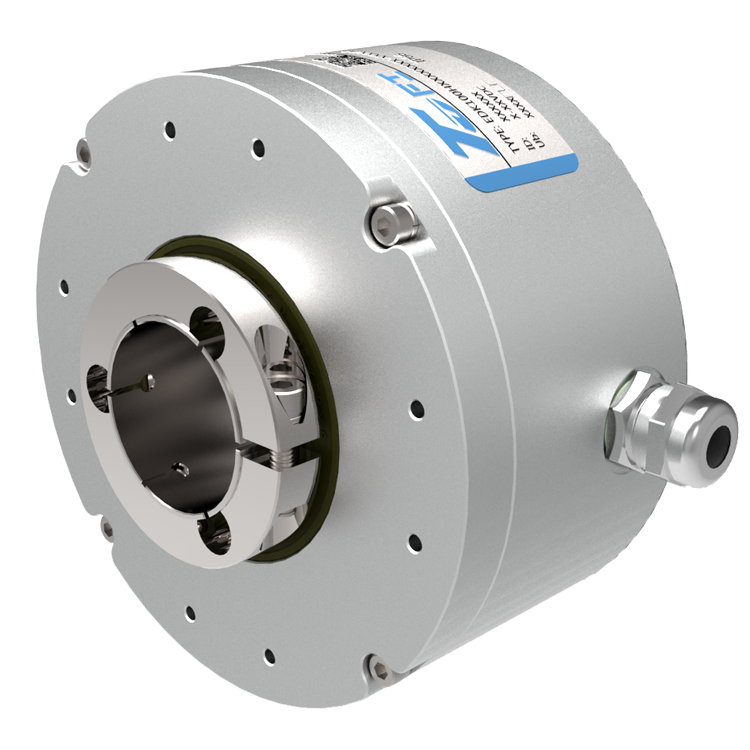

增量式重载编码器

EHK101H系列

  • 感应原理 光电
  • 外径 Φ101mm
  • 空心轴 Φ20~Φ45mm
  • 最大脉冲2500PPR
  • 工作电压5VDC,5-30VDC,9-26VDC
  • 防护等级IP66

技术参数

技术数据-机械参数

出轴方式空心轴 Φ20~Φ45mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP66

每分钟最大转速3000RPM

最大轴负荷≤100N轴向, ≤200N径向

冲击200g,6ms

振动10g,10…2000HZ

启动力矩<0.1Nm

主轴材料铝合金

主体材料不锈钢

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1.2kg (2米电缆)

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422(TTL 兼容)

分度最大2500脉冲/转

无负载时消耗电流最大125 mA(推挽输出、推挽差分输出)
最大80 mA(集电极开路输出、RS422(TTL兼容))

最大负载电流±80 mA(推挽输出、推挽差分输出)
-50 mA(集电极开路输出)
±50 mA(RS422(TTL兼容))

最高输出频率100KHz

信号高电平 最小Ub-2.5V(推挽输出、推挽差分输出)
最小2.5V(RS422(TTL兼容))

信号低电平 最大0.8V(推挽输出、推挽差分输出)
最大0.4V(RS422(TTL 兼容)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

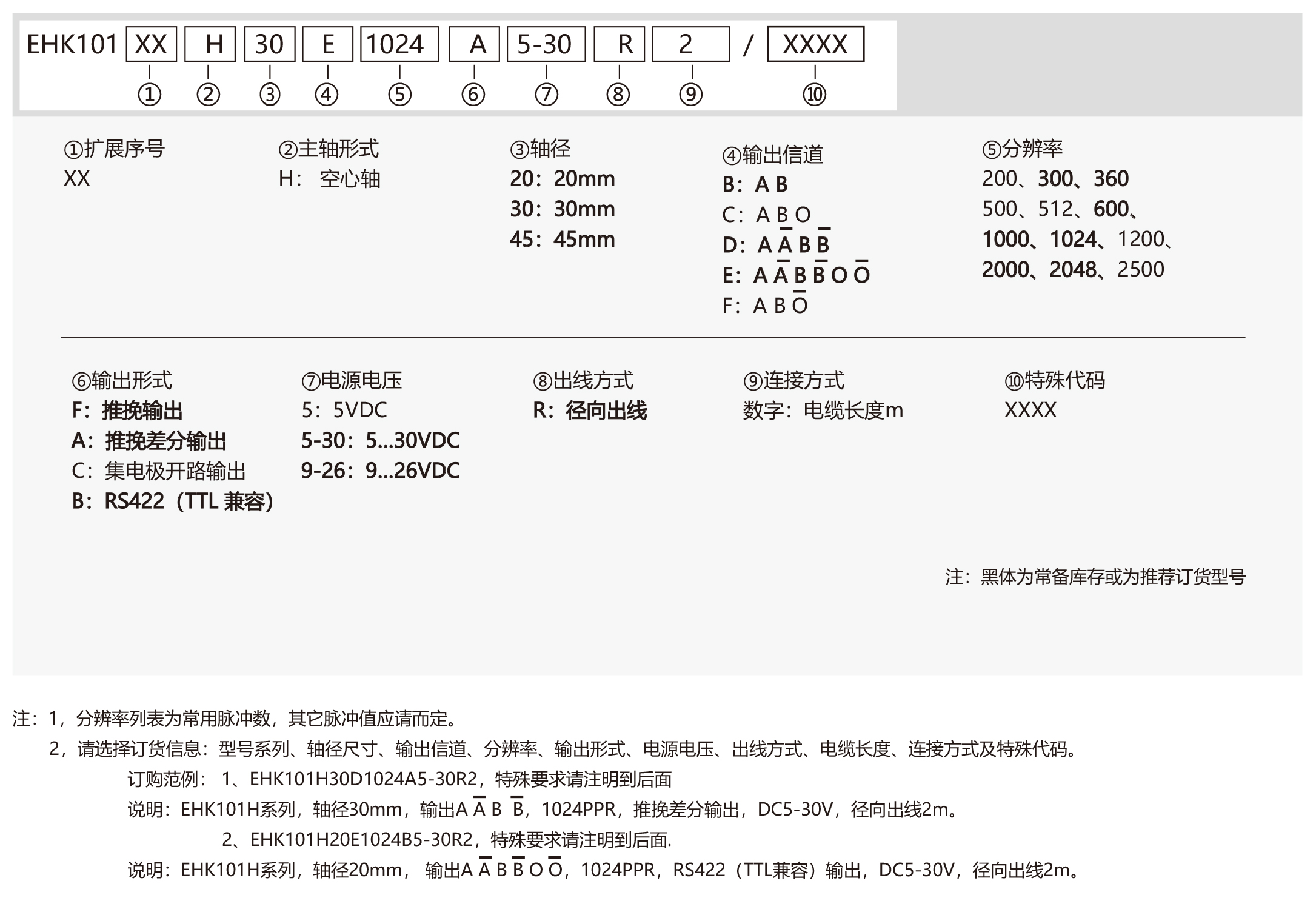

订货信息

订购范例:EHK101H30D1024A5-30R2

订购范例:EHK101H20E1024B5-30R2

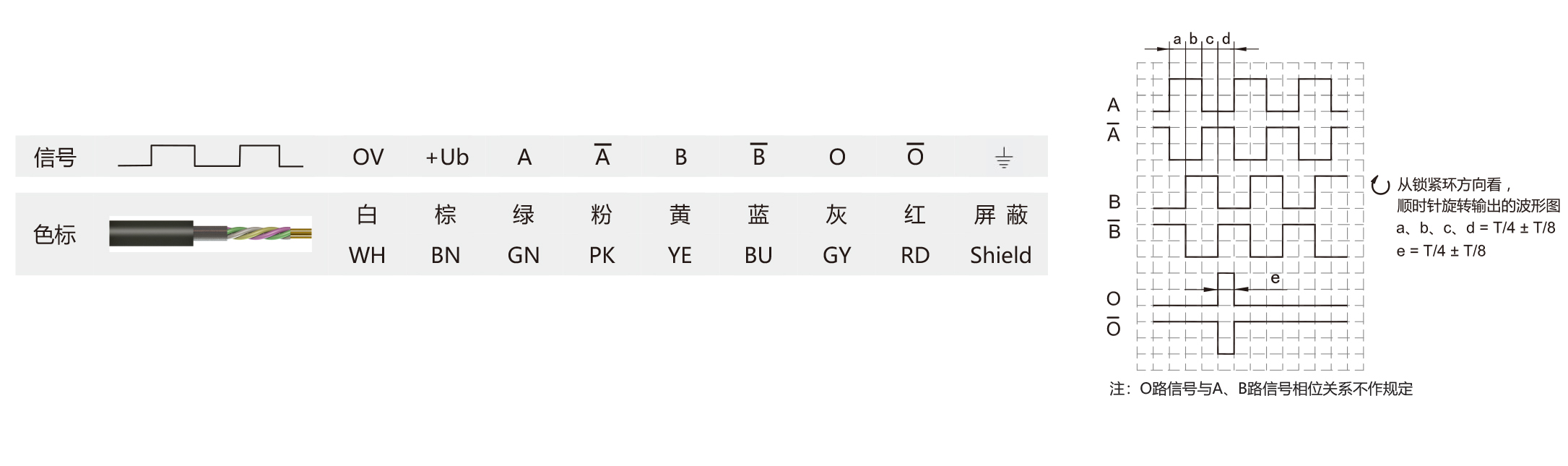

端子配置

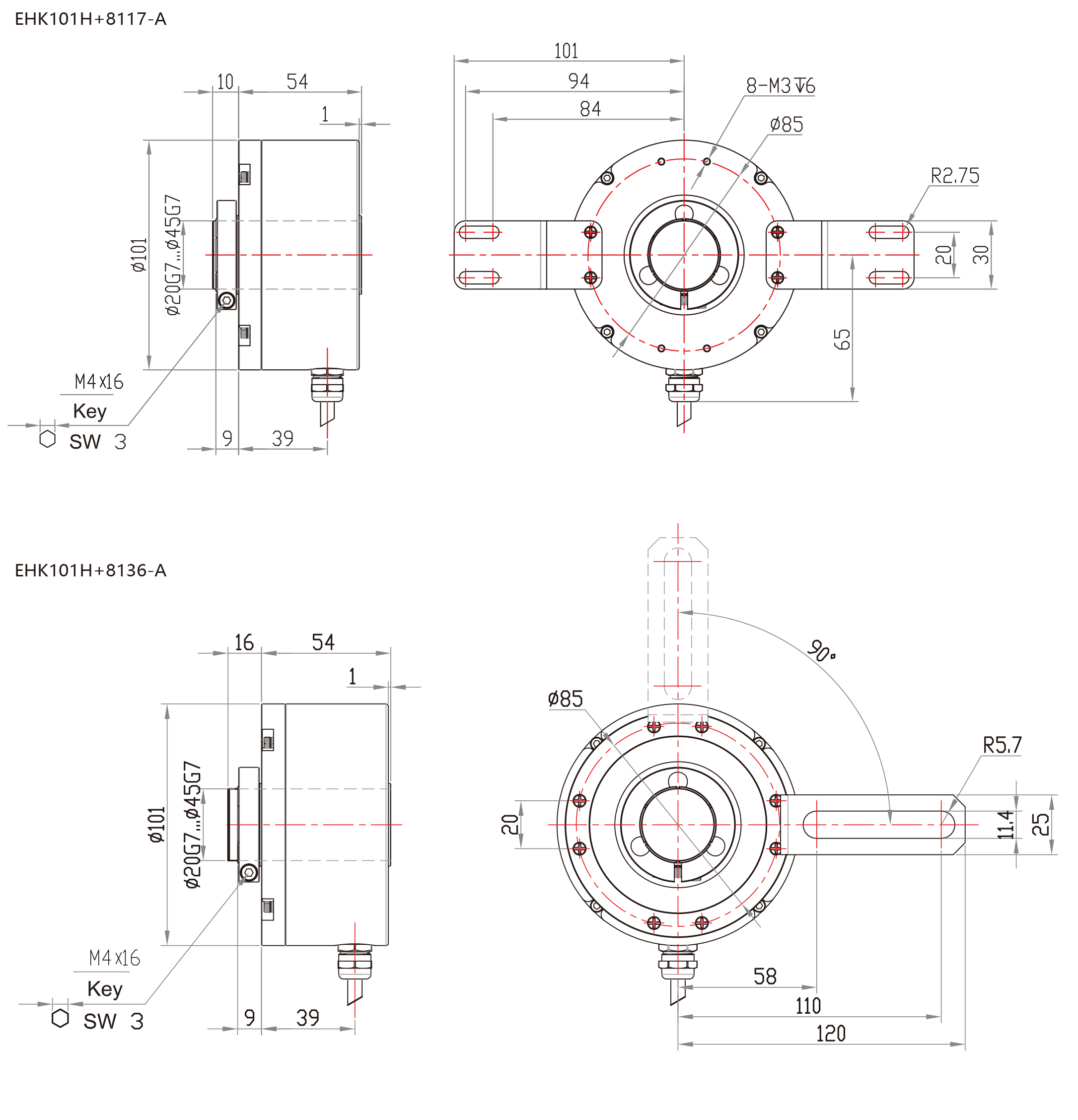

机械图

下载

文件名称文件缩略图文件大小下载链接
EHK101H重载编码器0.35 M

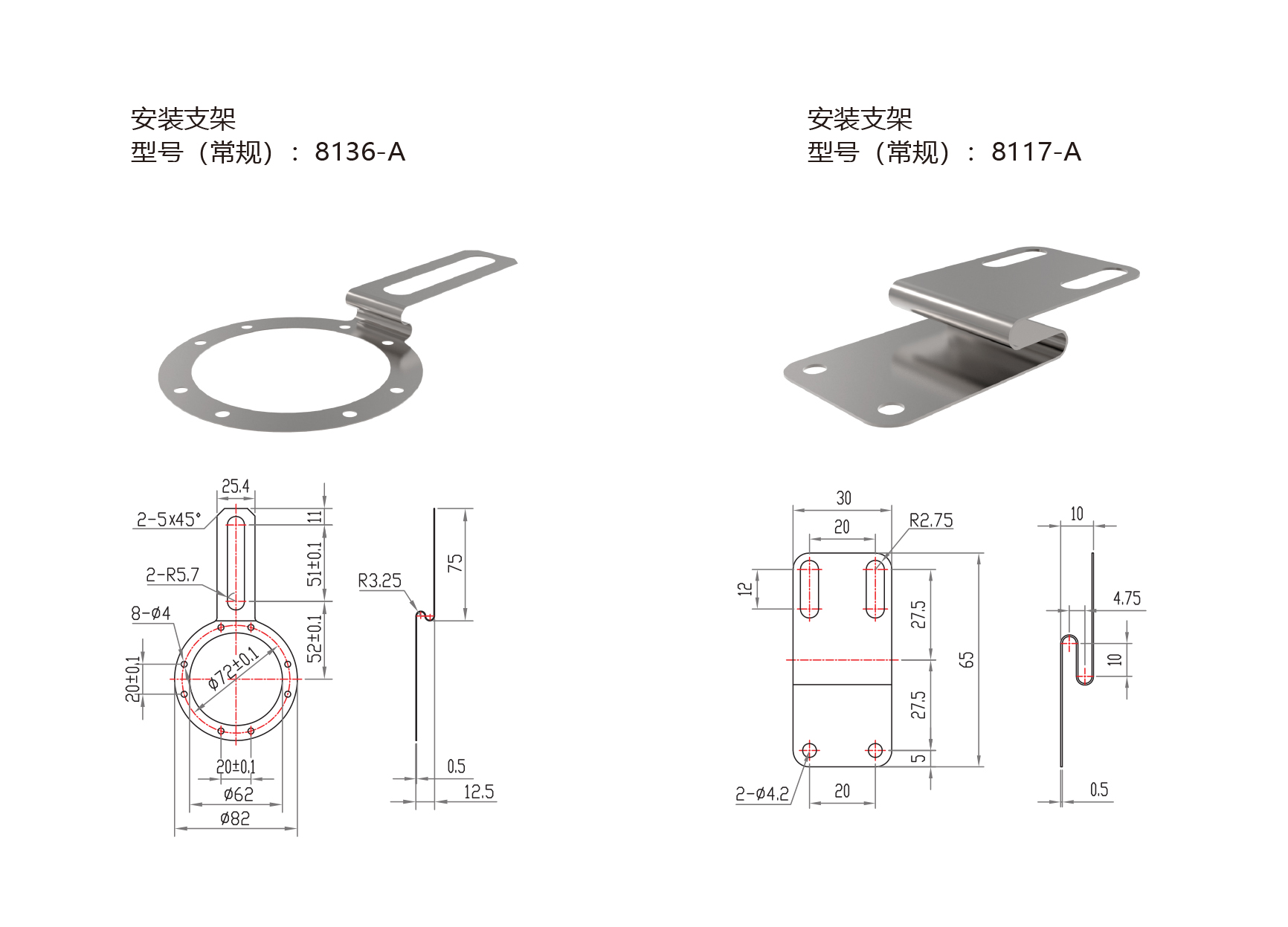

附件
