EEA系列

出轴方式空心轴 Φ30～Φ45mm

感应原理光电

最大脉冲1024PPR

工作电压5VDC、5-30VDC、9-26VDC

防护等级IP65

每分钟最大转速4000RPM

最大轴负荷40N轴向；80N径向

冲击100g,6ms

振动10g,10…2000Hz

启动力矩＜0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料拉伸铁壳+静电喷涂

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈700g

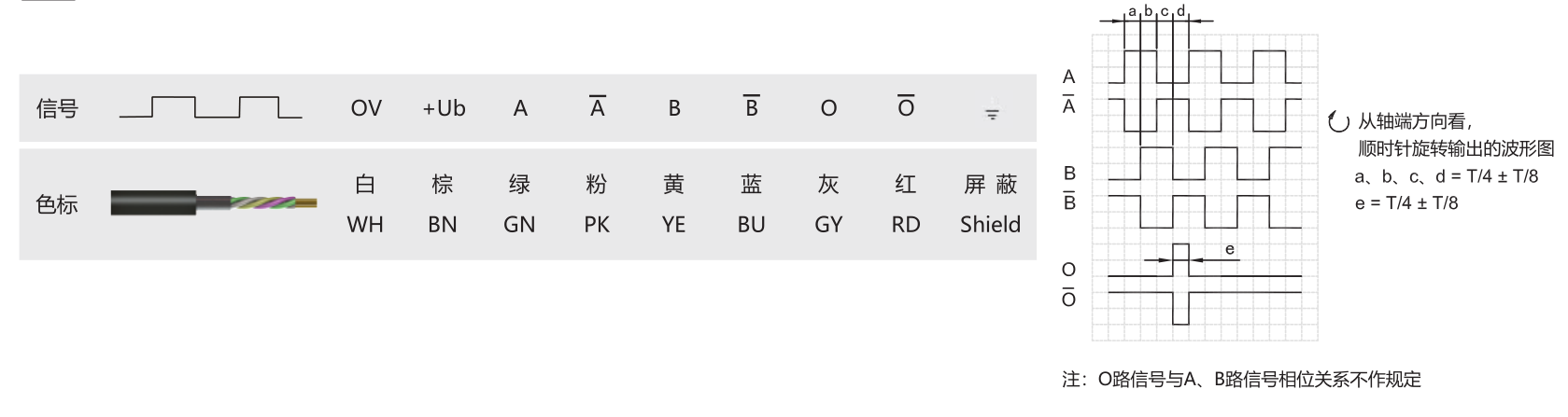

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422（TTL 兼容）

分度最大3000脉冲/转

无负载时消耗电流最大125 mA (推挽输出，推挽差分输出 )
最大80 mA (集电极开路输出，RS422（TTL 兼容）)

最大负载电流±80 mA (推挽输出，推挽差分输出 )
±50 mA (集电极开路输出，RS422（TTL 兼容）)

最高输出频率100KHz

信号高电平 最小Ub-2.5V（推挽输出、推挽差分输出）

信号低电平 最大0.8V (推挽输出，推挽差分输出 )
最大0.4V（RS422）

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护有
