EDK100H系列

轴 径Ø25、Ø30、Ø35、Ø38、Ø40、Ø42、Ø45mm

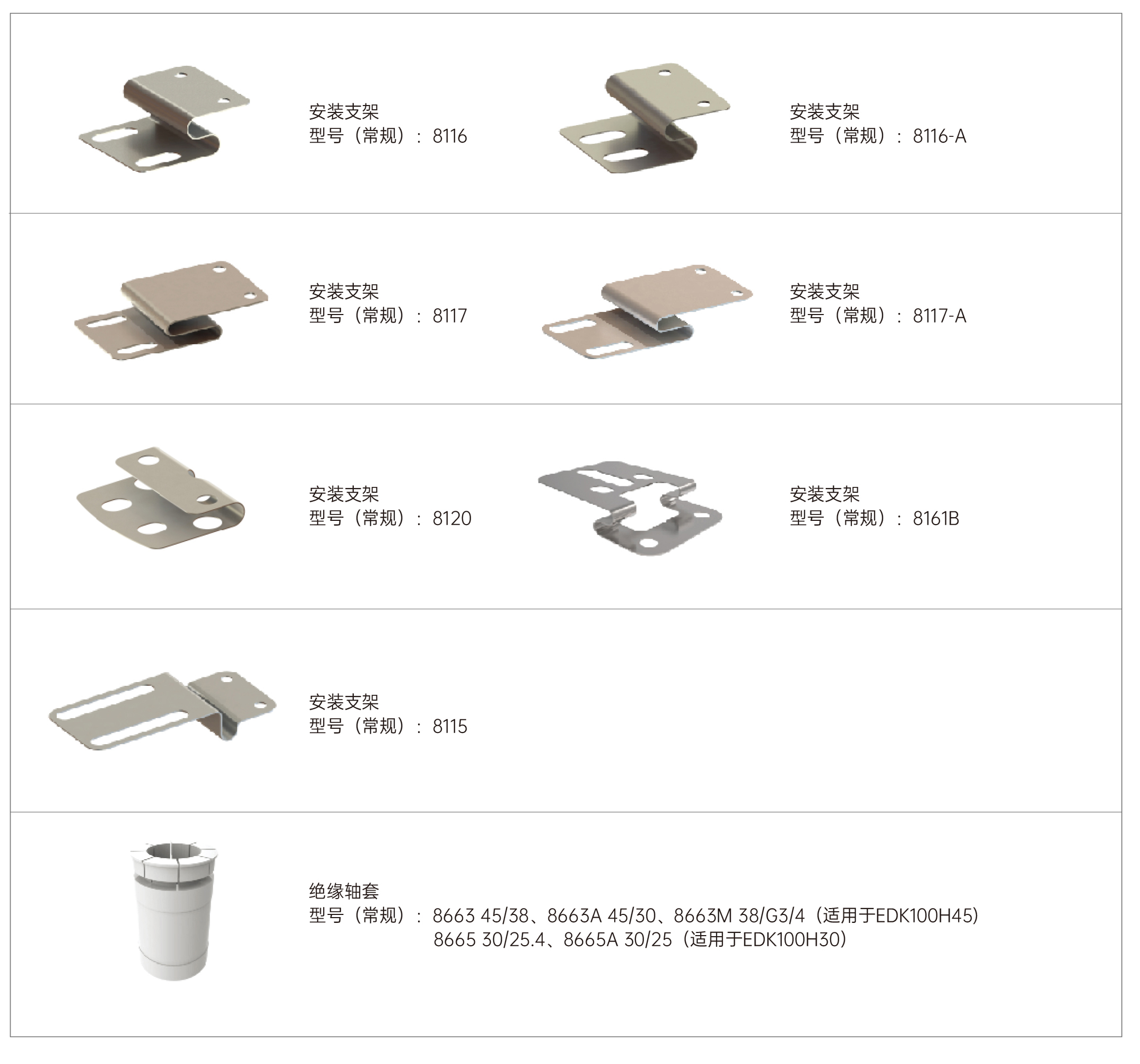

（可选用绝缘轴套,防止轴电流对编码器的损坏）

防护等级IP66

每分钟最大转速3000RPM；4000RPM （-40℃...+70℃））

最大轴负荷100N 轴向，200N 径向

冲击100g，6ms

振动10g，10...2000HZ

轴承寿命10^{9 转}

转动惯量＜150×10^{-6 kgm²（取决于轴尺寸）}

启动力矩<0.1Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1kg （2 米电缆）

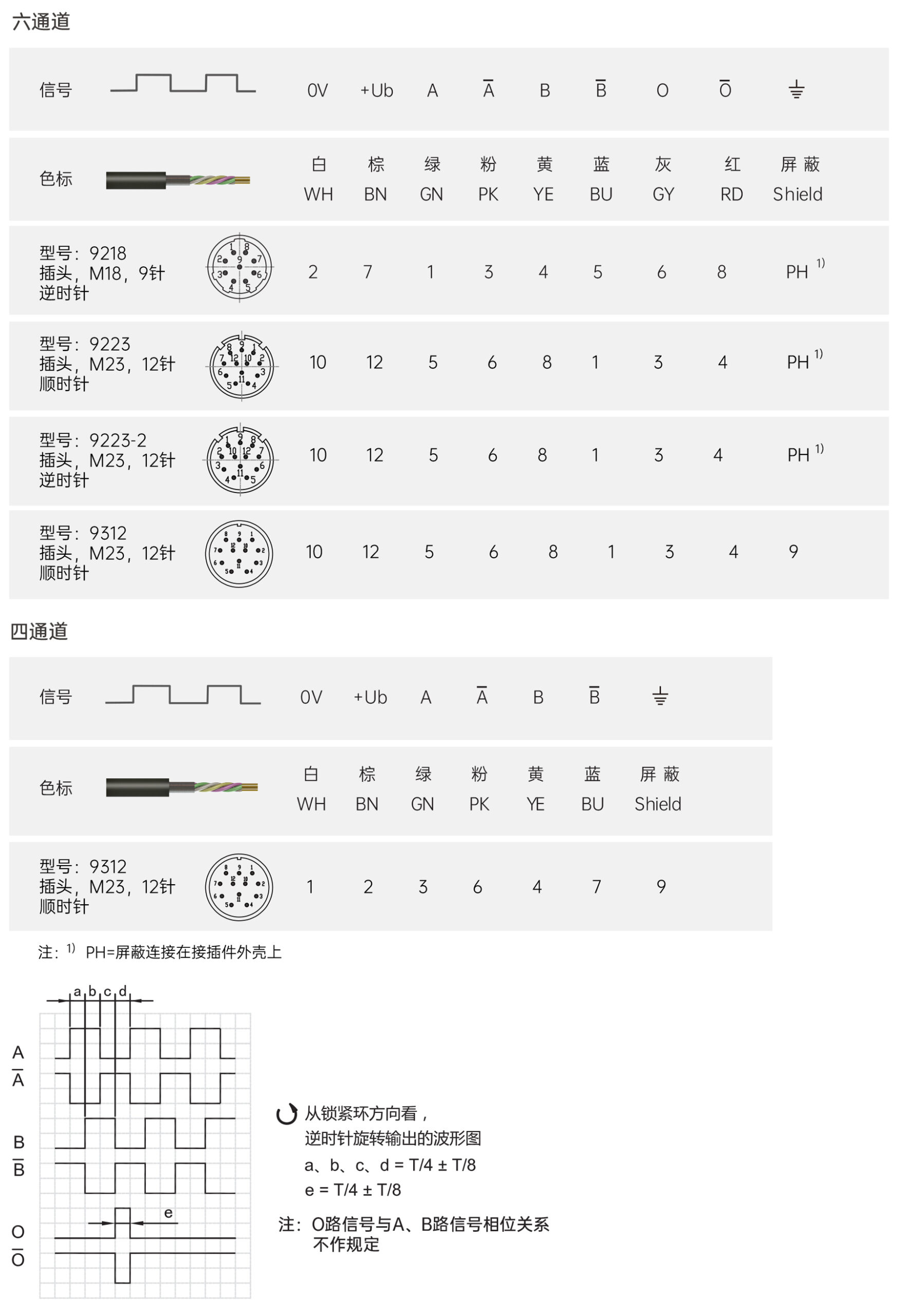

输出电路TTL、RS422、HTL、HCHTL、集电极开路

电源 5-30VDC

空载电流最大80mA（TTL、RS422、集电极开路）
最大125mA（HTL、HCHTL））

最大负载电流±200mA（HCHTL、RS422）
±40mA（TTL、HTL）
-50 mA（集电极开路））

最高输出频率300KHz（TTL、RS422、HTL、HCHTL）
100KHz（集电极开路）

最长电缆长度100kHZ 时350m（HCHTL、RS422）
100kHZ 时50m（TTL）
100kHZ 时20m（集电极开路）

信号高电平 3-5V（TTL、RS422）
+Ub-4V（HTL、HCHTL）

信号低电平 <1.15V（TTL、RS422）
<2.5V（HTL、HCHTL）

上升/下降时间最大1μs

接口保护浪涌保护、反极性保护、短接保护、静电保护
