- 增量式编码器
- 感应原理 光电
- 外径 Φ101mm
- 空心轴 Ø25、Ø30、Ø35、Ø38、Ø40、Ø42、Ø45mm
- 最大脉冲 3000PPR
- 工作电压 5VDC，5-30VDC，9-26VDC
- 防护等级 IP66

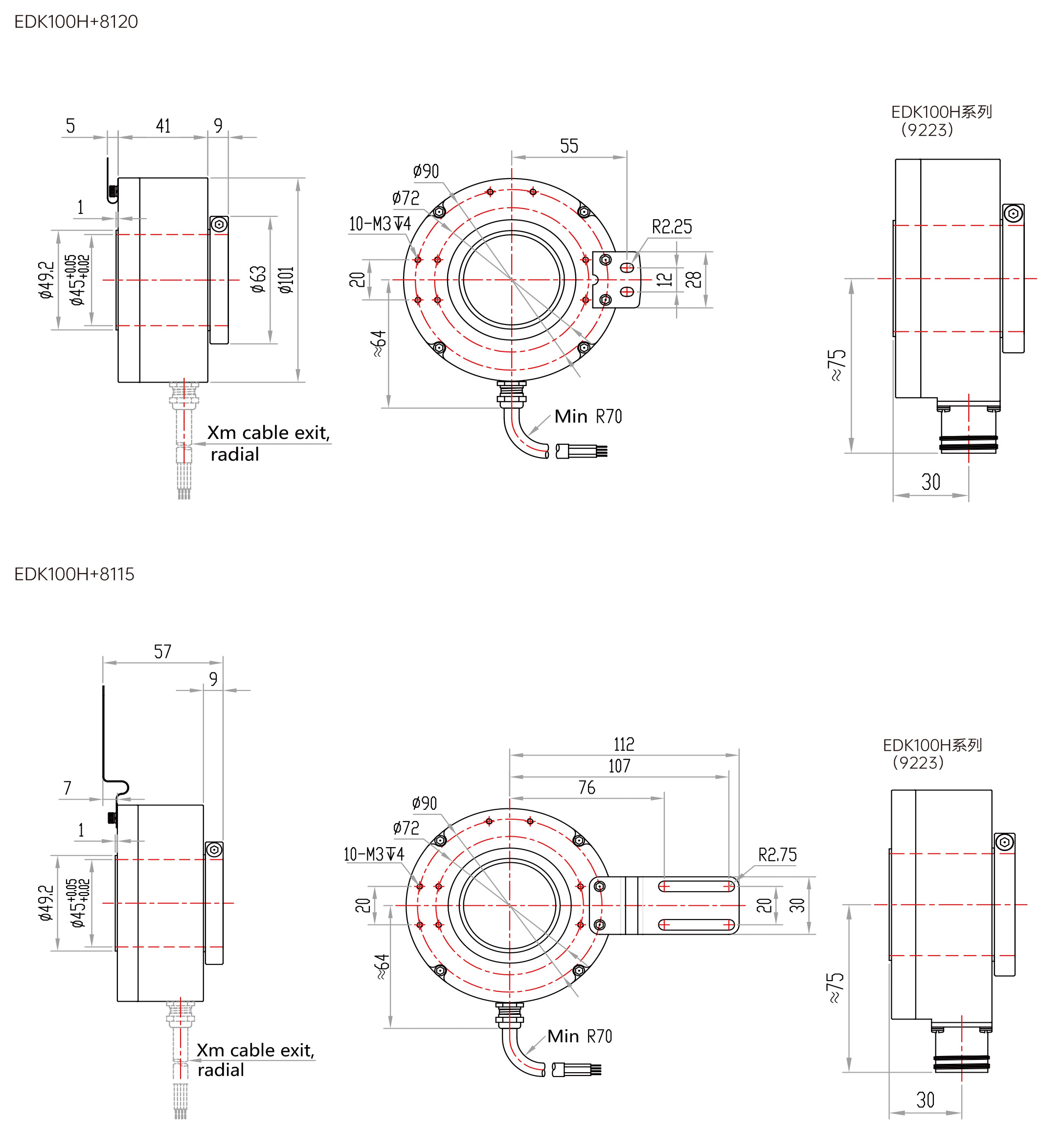

轴 径Ø25、Ø30、Ø35、Ø38、Ø40、Ø42、Ø45mm
（可选用绝缘轴套,防止轴电流对编码器的损坏）
防护等级IP66
每分钟最大转速3000RPM；4000RPM （-40℃...+70℃））
最大轴负荷100N 轴向，200N 径向
冲击100g，6ms
振动10g，10...2000HZ
启动力矩<0.1Nm
主轴材料不锈钢
主体材料铝合金
外壳材料铝合金
工作温度-40℃…+85℃
贮存温度-40℃…+85℃
重量≈1kg （2 米电缆）
输出电路推挽输出 、推挽差分输出
集电极开路输出、RS422（TTL 兼容）
分度最大3000 脉冲/转
电源 5-30V
空载电流最大125 mA
最大负载电流±80 mA
最高输出频率100KHz
最长电缆长度100kHZ时50m
信号高电平 最小Ub-2.5V
信号低电平 最大0.8V
上升时间Tr 最大1μs
下降时间Tf 最大1μs
短接保护有

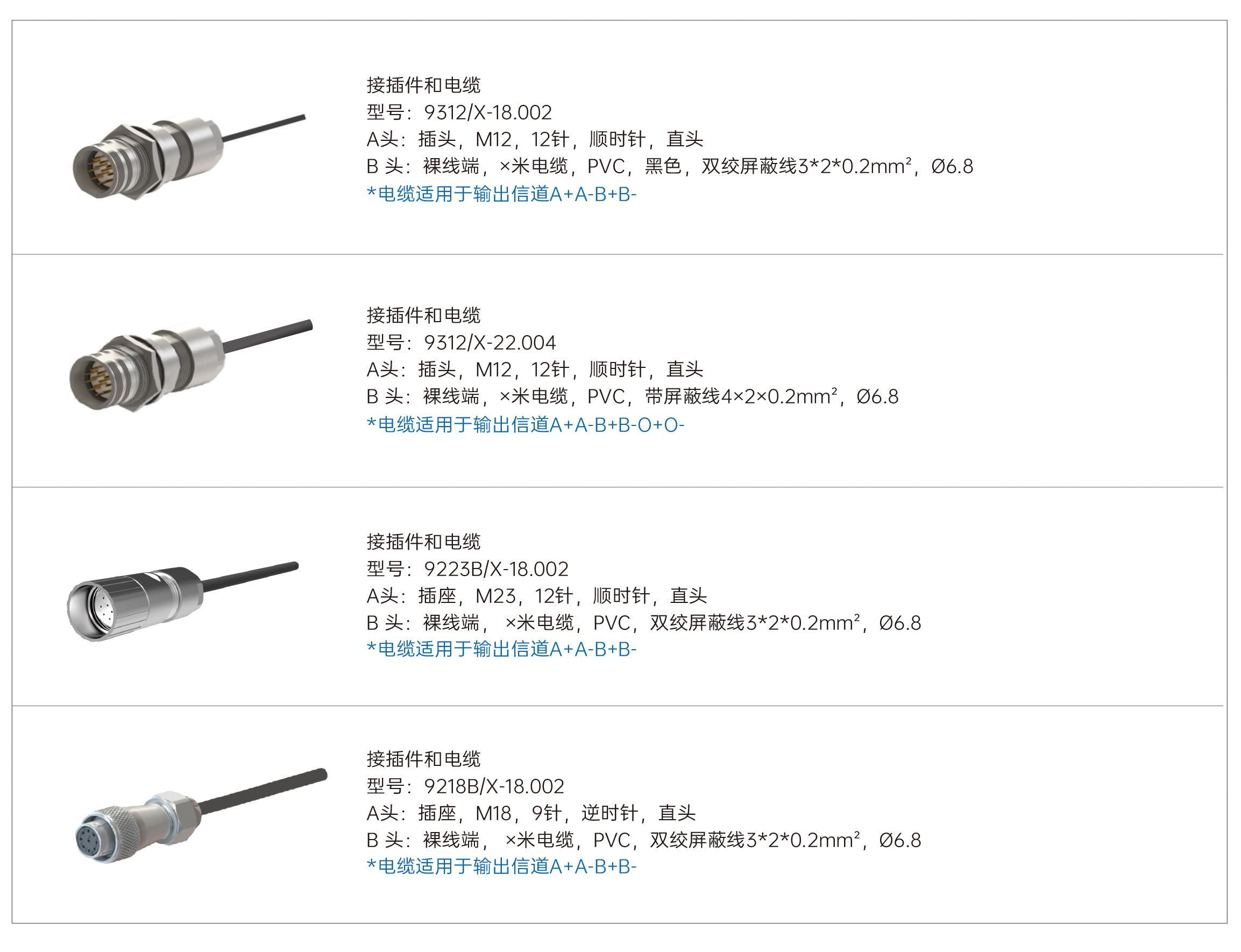

订购范例：EDK100H45B1024F9-26R2
订购范例：EDK100H45E1024A5-30R9223
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| EDK100H-数据表 |  | 0.41 M |  | |
| EDK100H30（3D） | step |  | 36.85 M | |
| TÜV CE认证-AE 50594517 0001 |  | 1.15 M | |
