叉式光电传感器

PS70F50FIOM8

  • 槽形光电传感器
  • 70x80x10mm
  • 50mm
  • 脉冲红光LED,624nm
  • 推挽式, NO/NC, 可切换
  • IO-Link
  • 插头, M8, 3 针
  • -25…+60°C
  • IP67

技术参数

技术数据 – 基本参数

类型槽型光电传感器

测量方式叉式光栅

功能原理对射式光电

最小检测物≥0.3mm

重复精度< 0.04mm

迟滞< 0.04mm

灵敏度调节电位计, 270° IO-Link

光源脉冲红光LED

波长624nm

电源指示灯绿色LED

输出指示灯黄色LED

特点坚固的一体式结构,超细光束,最小检测物体0.3mm
高响应频率5kHz
适用于识别极小零件和准确定位的工厂自动化设备

技术数据 – 电气参数

响应时间 / 释放时间< 0.1ms

开关频率5kHz

电源电压范围10…30VDC

最大电流消耗(无负载)30mA

输出功能亮通/暗通 功能可切换

输出电路推挽/IO-Link

压降 Vd<2.8VDC

输出电流<200mA

短路保护

反极性保护

绝缘耐压强度500V

技术数据 – 通信接口

IO-Link

接口IO-Link V1.1

波特率38.4kBaud(COM 2)

技术数据 – 机械参数

尺寸70x80x10mm

槽宽50mm

插入深度50mm

类型U型

外壳材质不锈钢 1.4404 (V4A)

连接方式插头, M8, 3 针

技术数据 – 环境条件

工作温度-25…+60 °C

防护等级IP67

订货信息

订购范例:PS70F50FIOM8

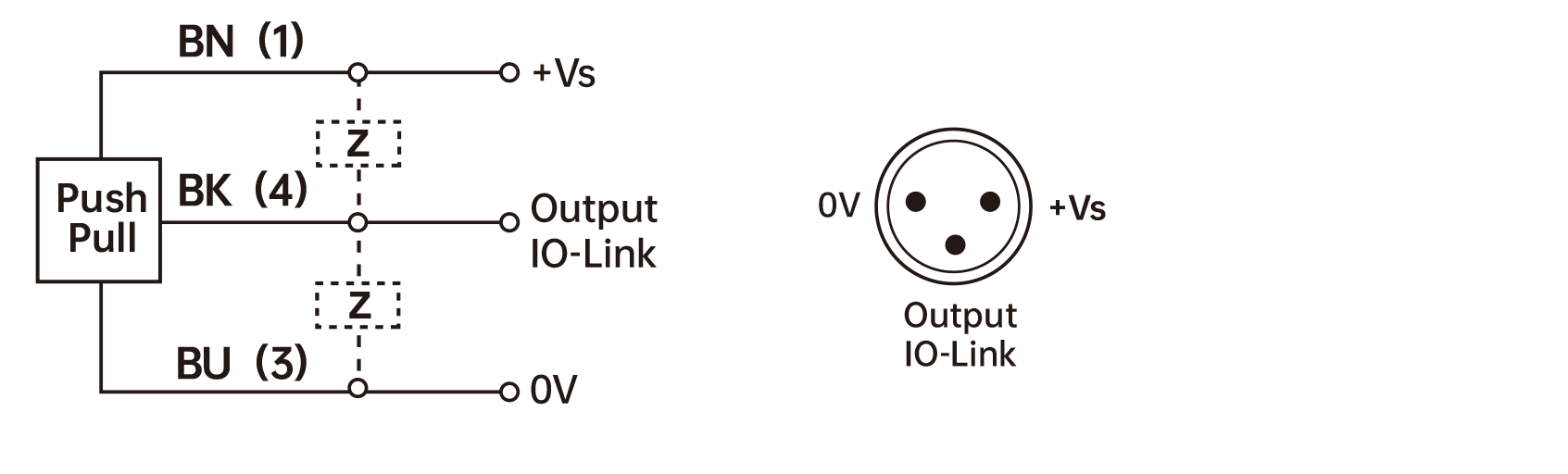

端子配置

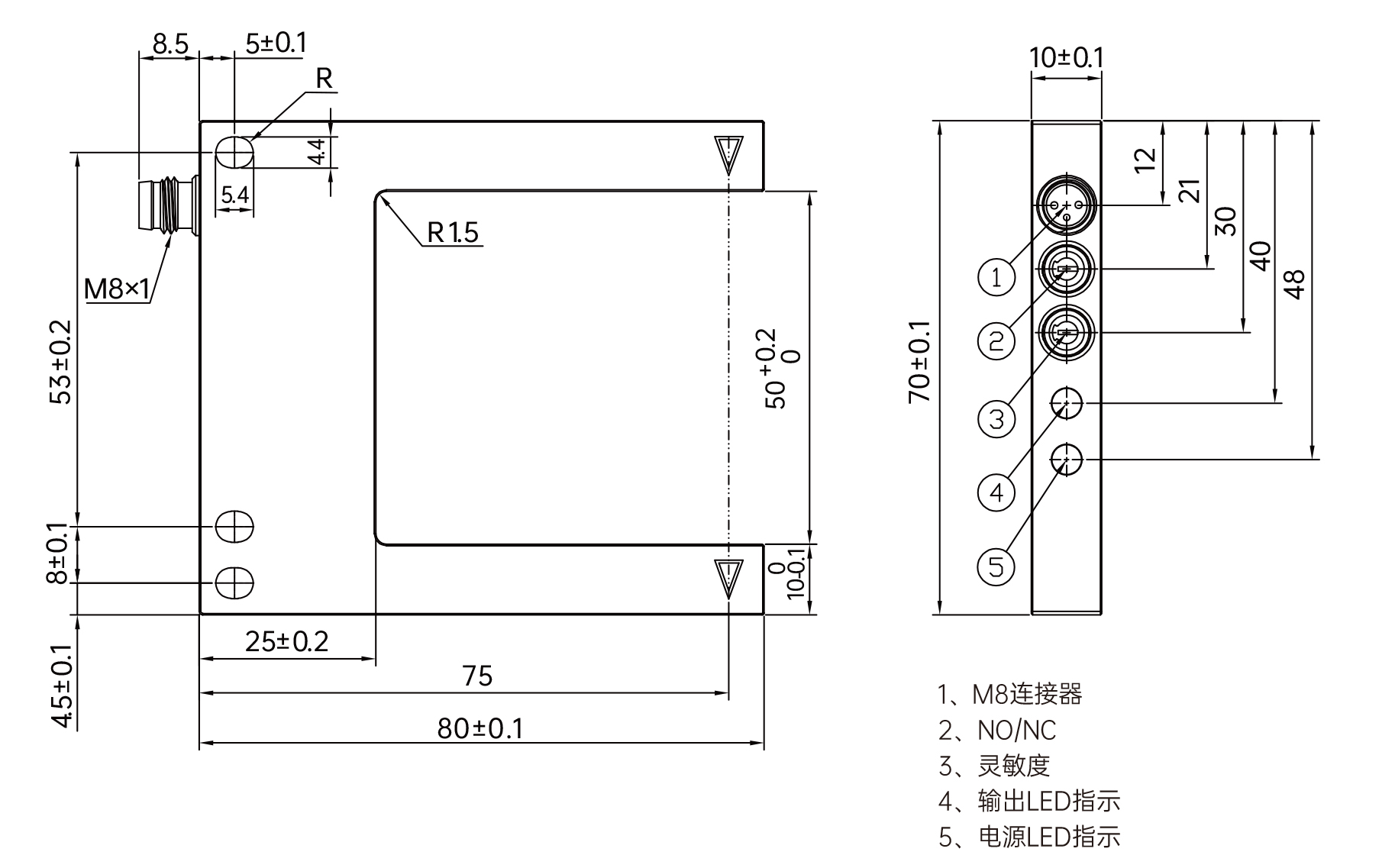

机械图

下载

文件名称文件缩略图文件大小下载链接
PS70F50FIOM81.28 M

附件
