光电传感器

P20系列

  • 对射光电传感器
  • 感应距离:15m
  • 红外光,850nm
  • 供电电压:10-30VDC
  • 输出:100mA,NPN or PNP N.O. or N.C.可选
  • LED指示输出状态或电源ON
  • 保护:电源反接保护,输出短路保护,输出反接保护
  • cable线连接
  • 防护等级IP67

技术参数

技术数据—一般规格

外壳尺寸30x20x10mm

感应距离15m

盲区

操作电压 10-30VDC(包含纹波)

空载电流发射:≤25mA
接收:≤20mA

输出负载电流 ≤100mA

电压压降 ≤2VDC@100mA

保护 发射:电源反接保护
接收:电源反接保护,输出短路保护,输出反接保护

工作频率 ≤500Hz

温度漂移 ≤0.2%/℃

光源红外光,850nm

抗光干扰 <10.000LUX

光学角度±2度@7.5m

工作温度-25到60℃

储存温度-40到70℃

响应时间ON-OFF(toff) ≤1ms
OFF-ON(ton) ≤1ms

电源ON延时≤200ms

输出开关功能NPN or PNP 通过产品型号选择
NO or NC 通过黑线、白线选择

LED指示发射: 绿灯指示电源ON
接收: 黄灯指示输出ON,绿灯指示电源ON

重量接收 ≤50g(2m线)
发射 ≤50g(2m线)

防护等级IP67

外壳材料Cu/聚合物(PC),蓝色

Cable线接收:PVC,灰色,2m, Φ3.3mm
发射:PVC,灰色,2m, Φ3.3mm

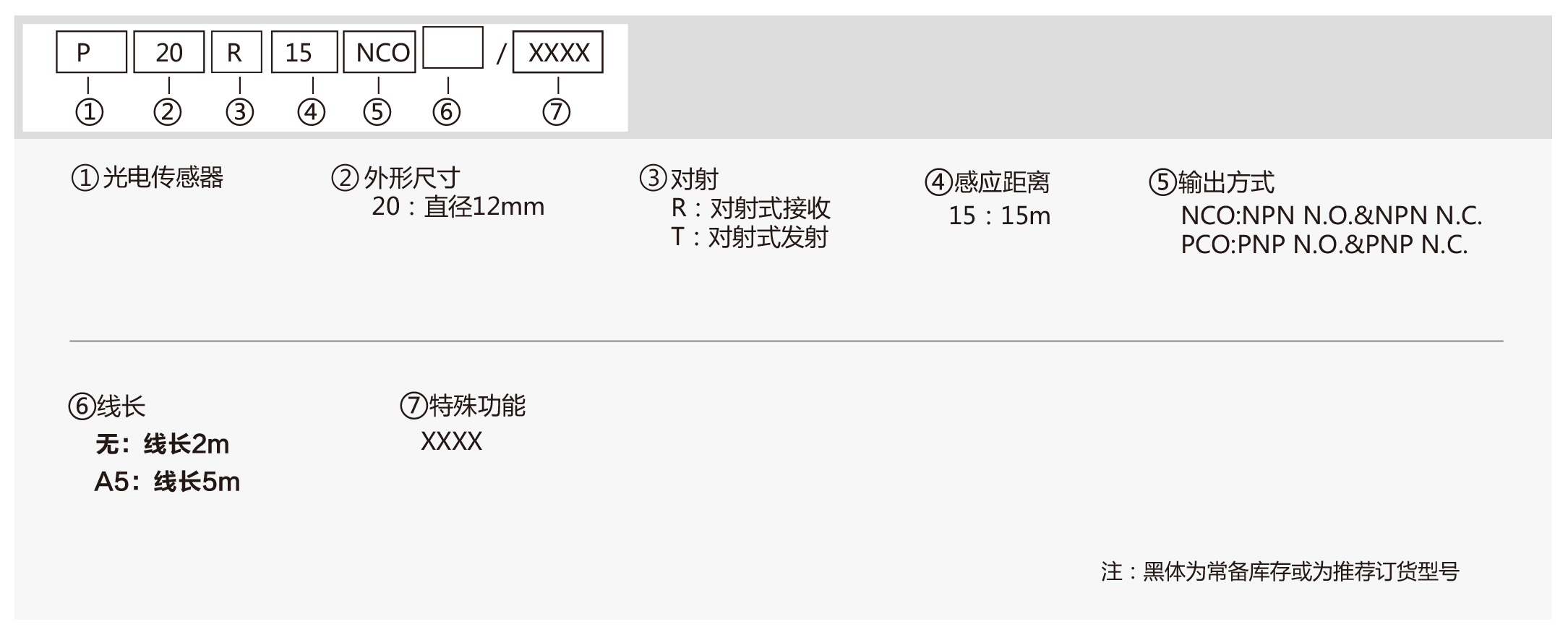

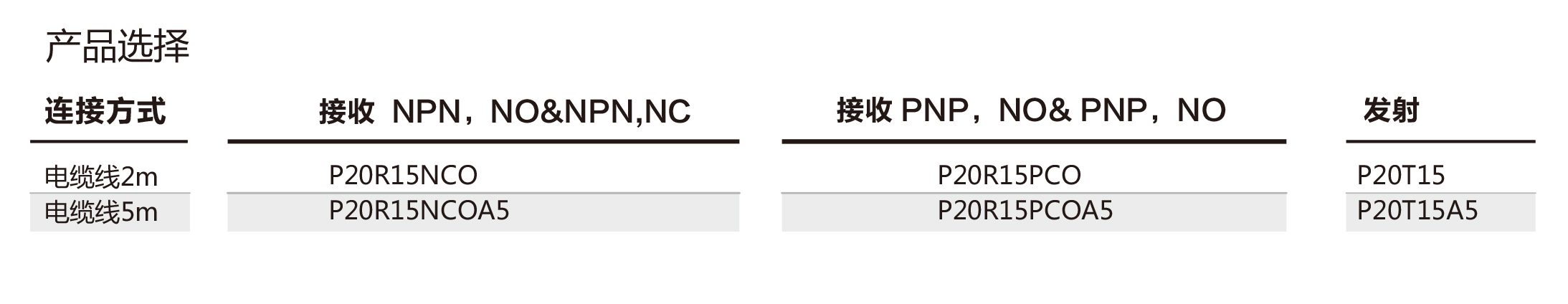

订货信息

订购范例:P20R15NCO

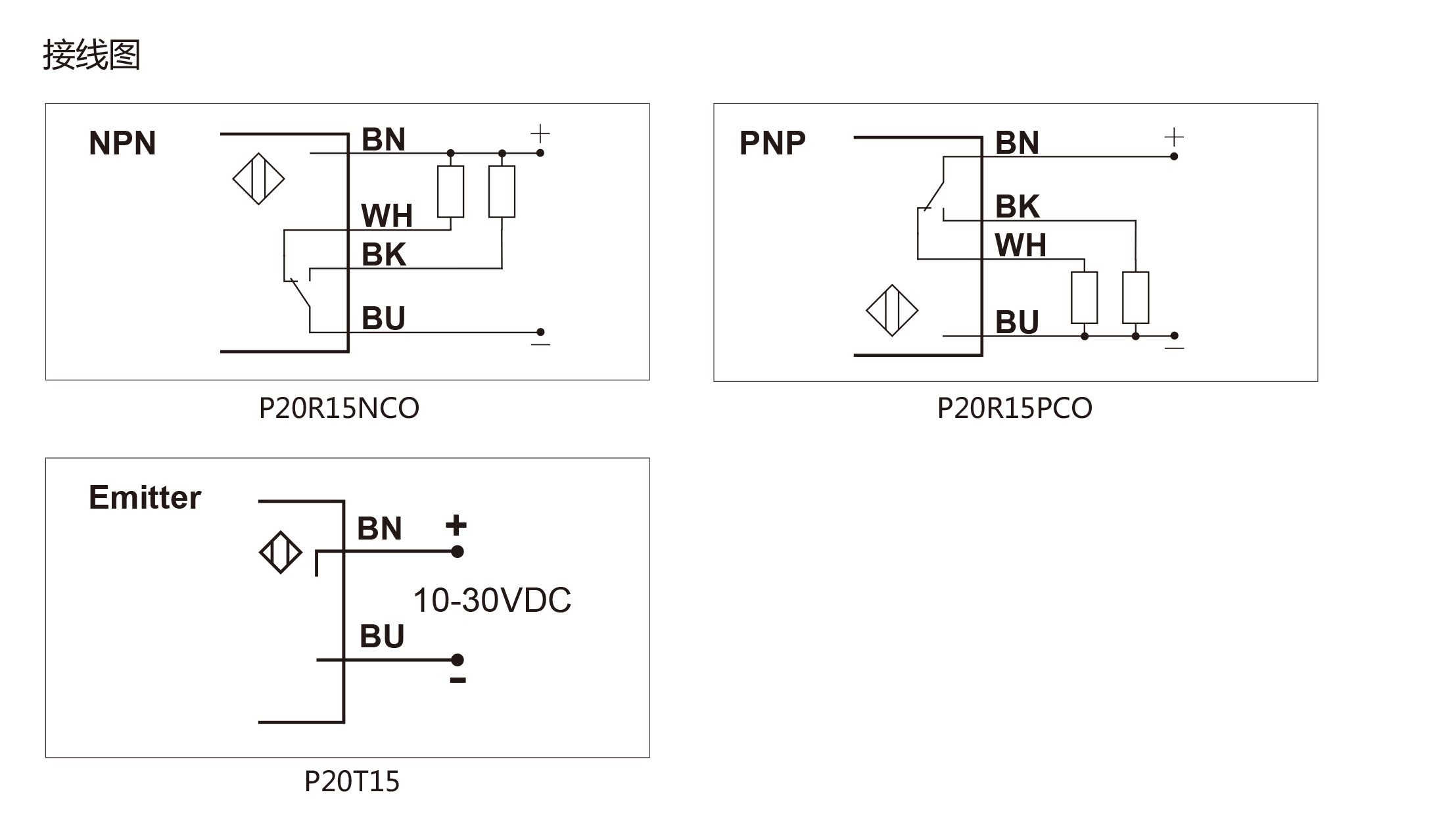

端子配置

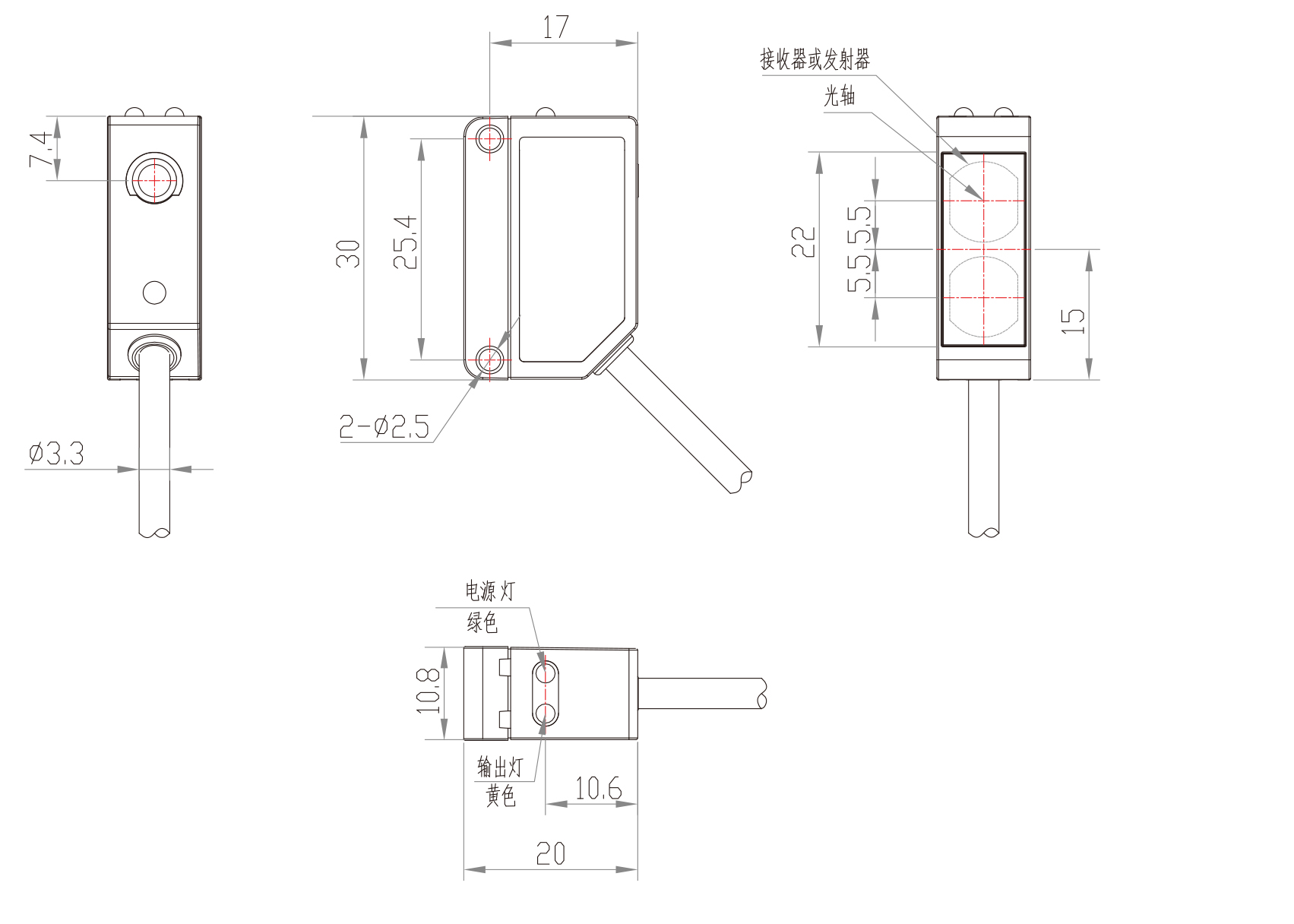

机械图

下载

文件名称文件缩略图文件大小下载链接
P20对射光电传感器0.29 M

附件
