光电传感器

P1845系列

  • 对射光电传感器
  • 感应距离:10m、20m
  • 外形尺寸:M18 L=45mm
  • 红外光,850nm
  • 供电电压:10-30VDC
  • 输出:100mA,NPN or PNP N.O. or N.C.可选
  • LED指示输出状态或电源ON
  • 保护:电源反接保护,输出短路保护
  • cable线连接
  • 防护等级IP67

技术参数

技术数据—一般规格

外壳尺寸M18 L=45mm

感应距离10m、20m

盲区

操作电压 10-30VDC(包含纹波)

空载电流发射:≤20mA
接收:≤15mA

输出负载电流 ≤100mA

电压压降 ≤1.6VDC@100mA

保护 发射:电源反接保护
接收:电源反接保护,输出短路保护,输出反接保护

工作频率 ≤100Hz

温度漂移 ≤0.5%/℃±20%

光源红外光,940nm

抗光干扰 >20.000LUX

光学角度±8°/10%

工作温度-20到50℃

储存温度-25到80℃

响应时间ON-OFF(toff) ≤6.5ms
OFF-ON(ton) ≤3.5ms

电源ON延时≤300ms

输出开关功能NPN or PNP NO or NC可选

LED指示发射: 绿灯指示电源ON
接收: 红灯指示输出ON

重量接收 ≤50g(2m线)
发射 ≤50g(2m线)

防护等级IP67

外壳材料聚合物(PC),黑色

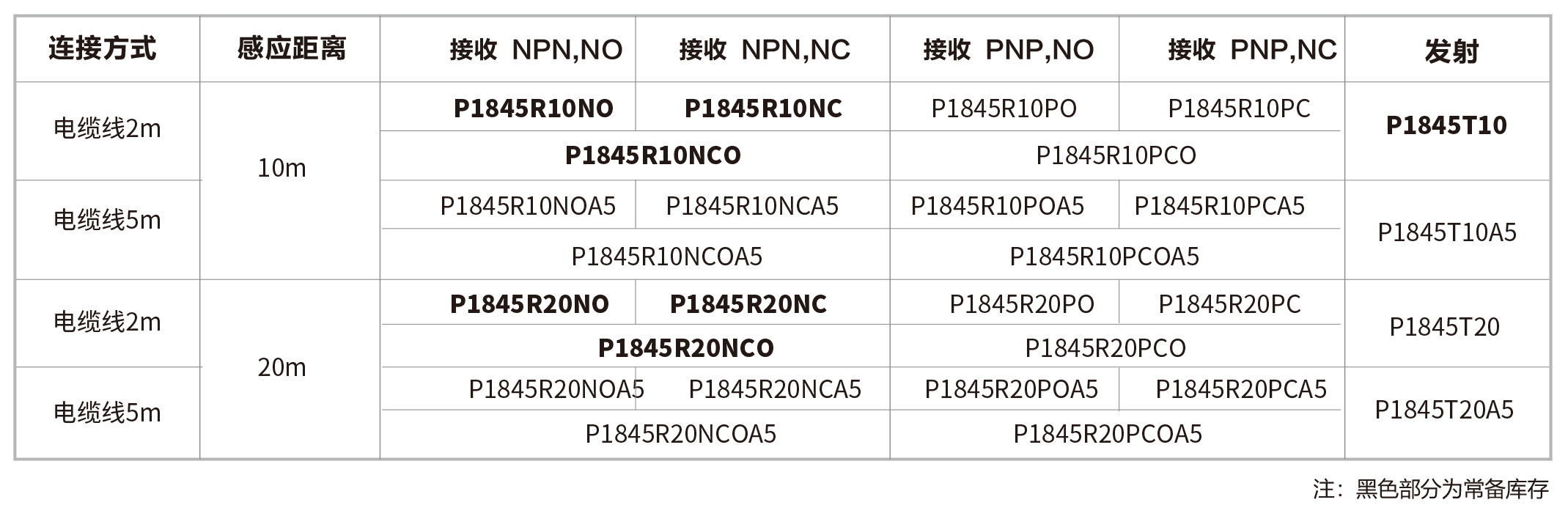

订货信息

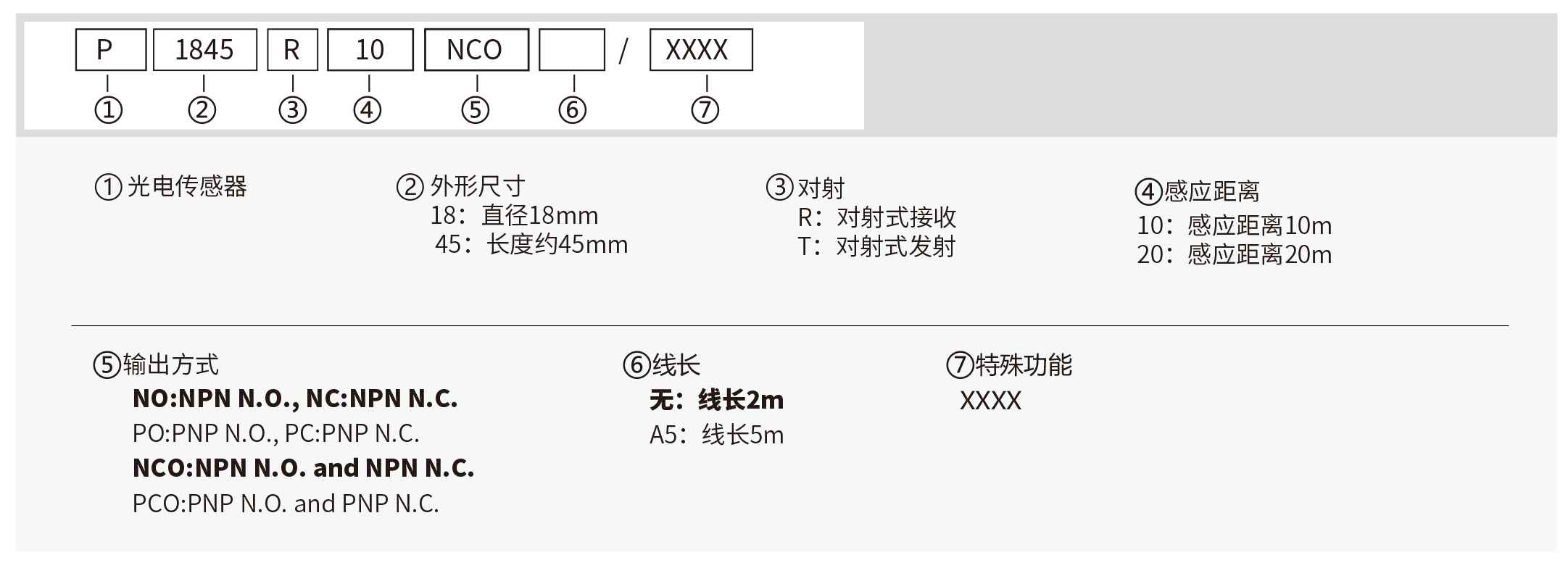

订购范例:P1845R10NO

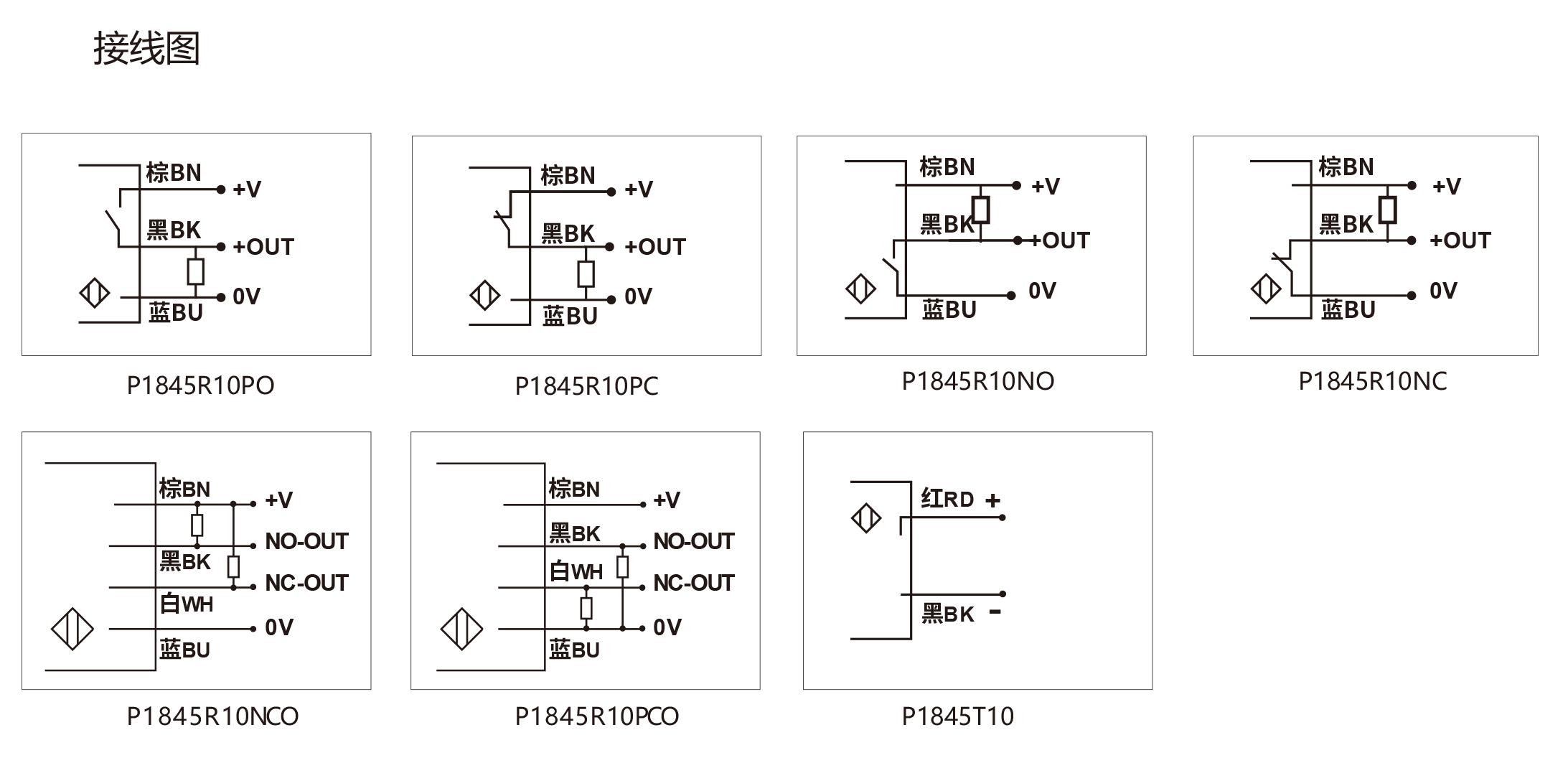

端子配置

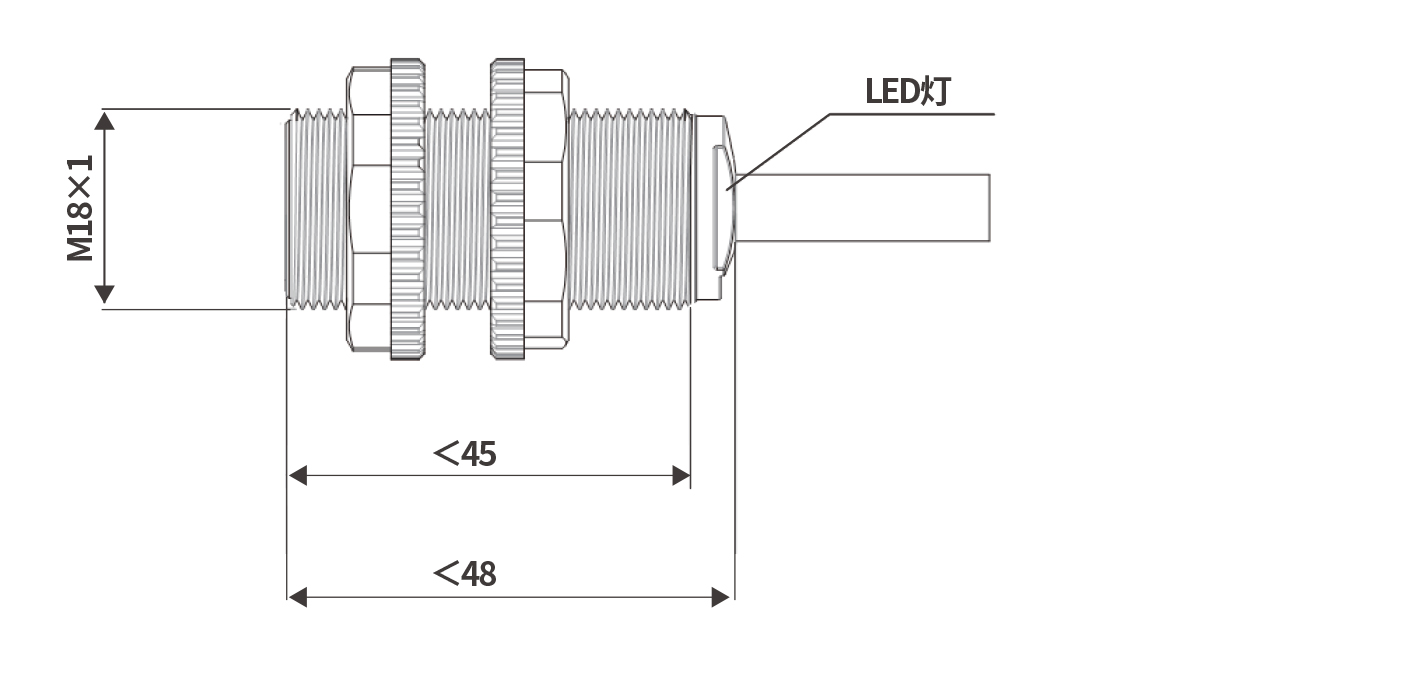

机械图

下载

文件名称文件缩略图文件大小下载链接
P1845对射光电传感器0.44 M
