- 三相继电器监控功能 过欠电压+不平衡+相序、缺相保护功能模式
- 三相四线模式、三相三线模式
- 额定输入电压 200-480VAC(P-P) 127-265（P-N）
- 频率范围 45Hz-65Hz
- 输出方式 2×SPDT继电器
- 动作延时 0.1-30秒
- LCD显示 功能可调整，按键设定
- 安装方式 35mm 导轨安装
- 外形尺寸 90x36x70mm
- 应用特点：多功能三相电源监控继电器，加强了抗变频器干扰性能

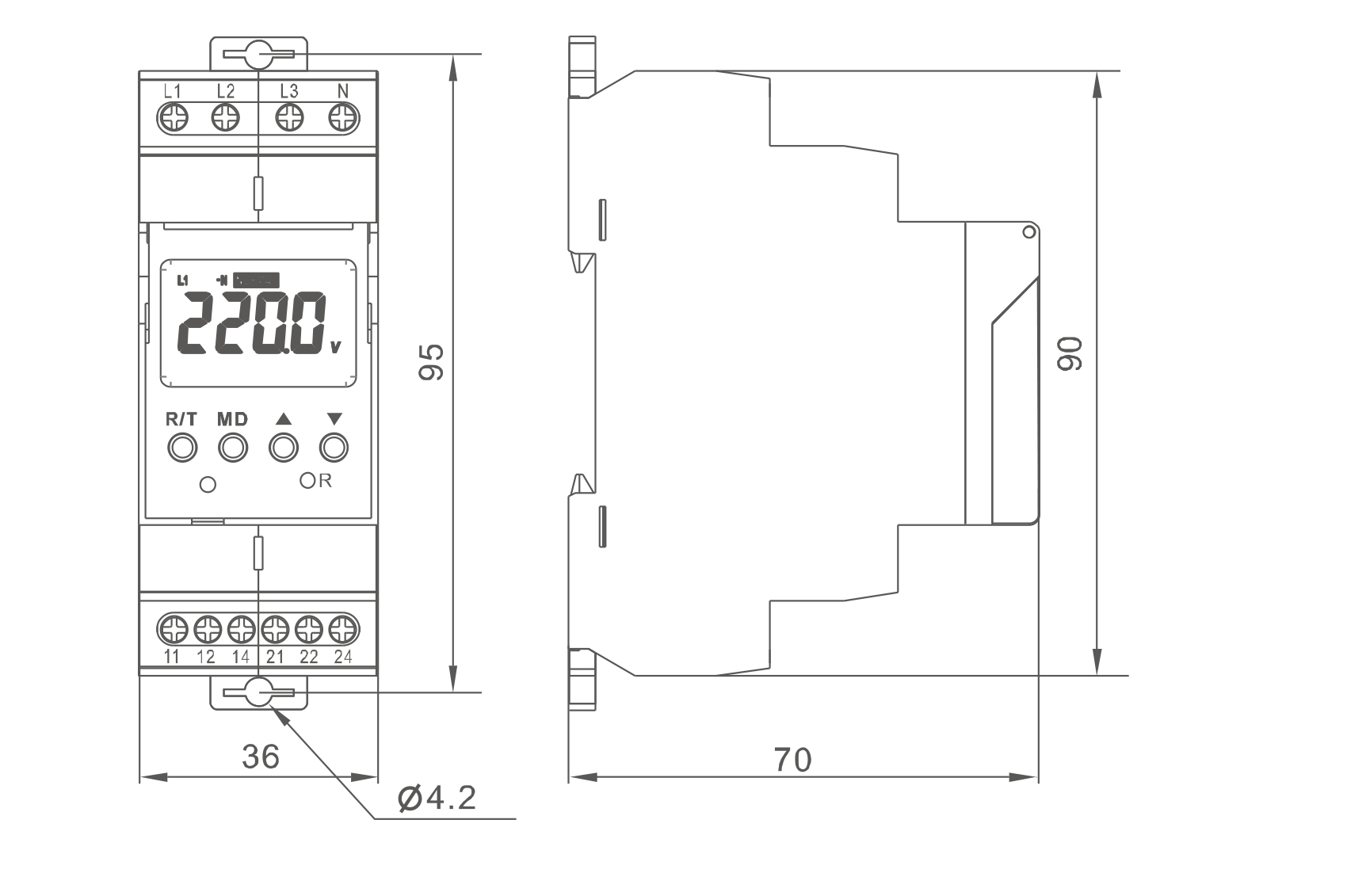

外形尺寸90x36x70mm
安装方式35mm DIN 导轨
材料ABS
接线能力1×2.5mm² 或 2×1.5mm² 0.4N·m
重量≈100g
功能模式三相四线模式
三相三线模式

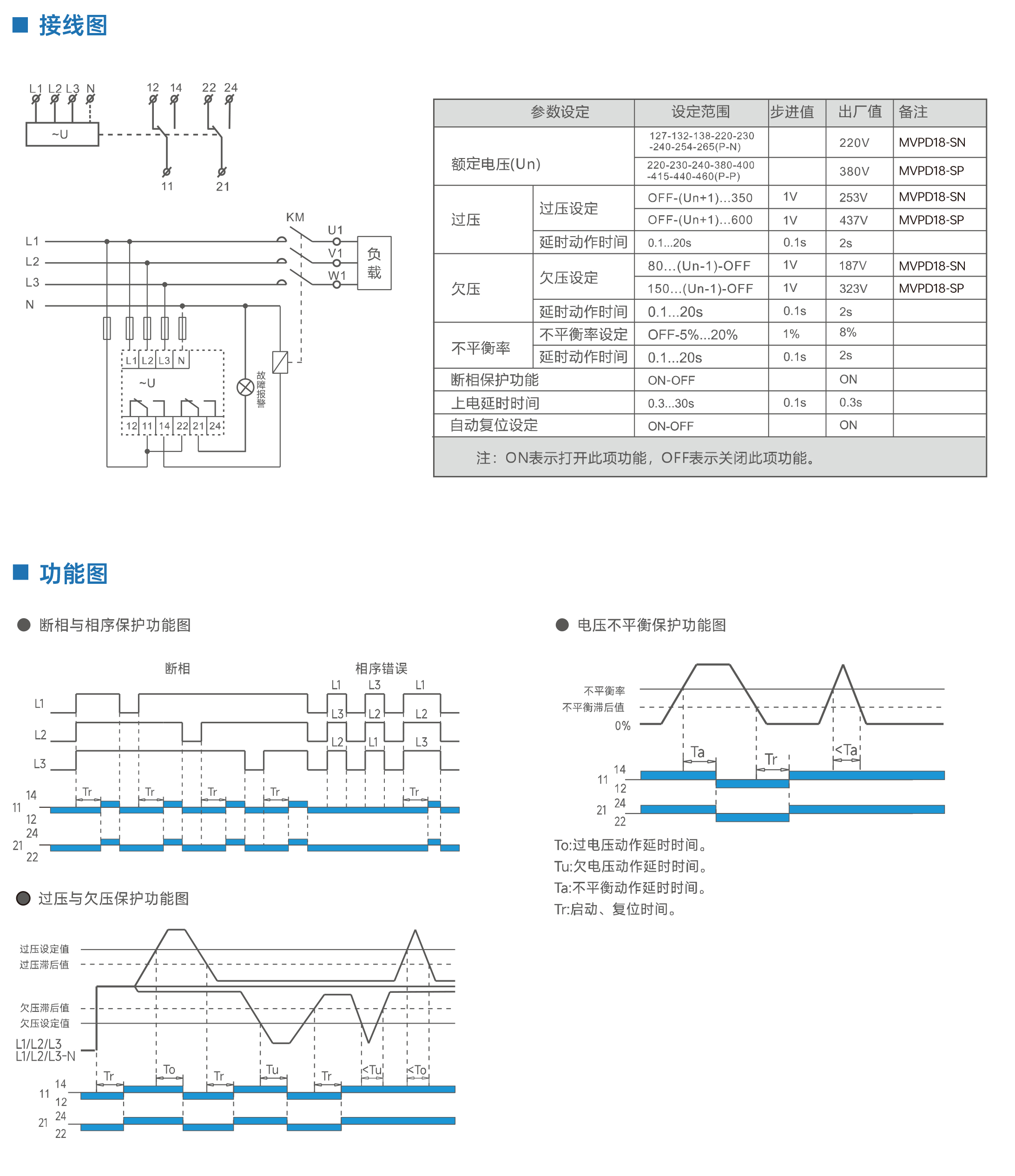

电压输入L1-L2-L3 / L1-L2-L3-N
额定工作电压127-132-138-220-230-240-254-265（P-N)
200-230-240-380-400-415-440-460（P-P）
额定电源频率45Hz-65Hz
电压滞后值2%
工作电压范围70V-400V / 130v-650V
额定冲击耐受电压2.5kV
测量频率范围500V
测量误差≤1%
断相电压值50%额定电压
动作延时时间5%
输出继电器2组转换触点
切换电压250VAC/24VDC
上电延时时间（Tr）0.5s
旋钮设定精度10%
复位时间（Tr)1s
温度波动误差0.05%/ ℃, at=20℃
输 出2组转换触点
最小切换功率500mW
机械寿命1×107
电寿命（阻性负载）1×105
工作温度-20℃...+55℃(-4℉ to 131℉)
存储和运输环境温度-35℃...+75℃(-22℉ to 158℉)
防护等级IP20

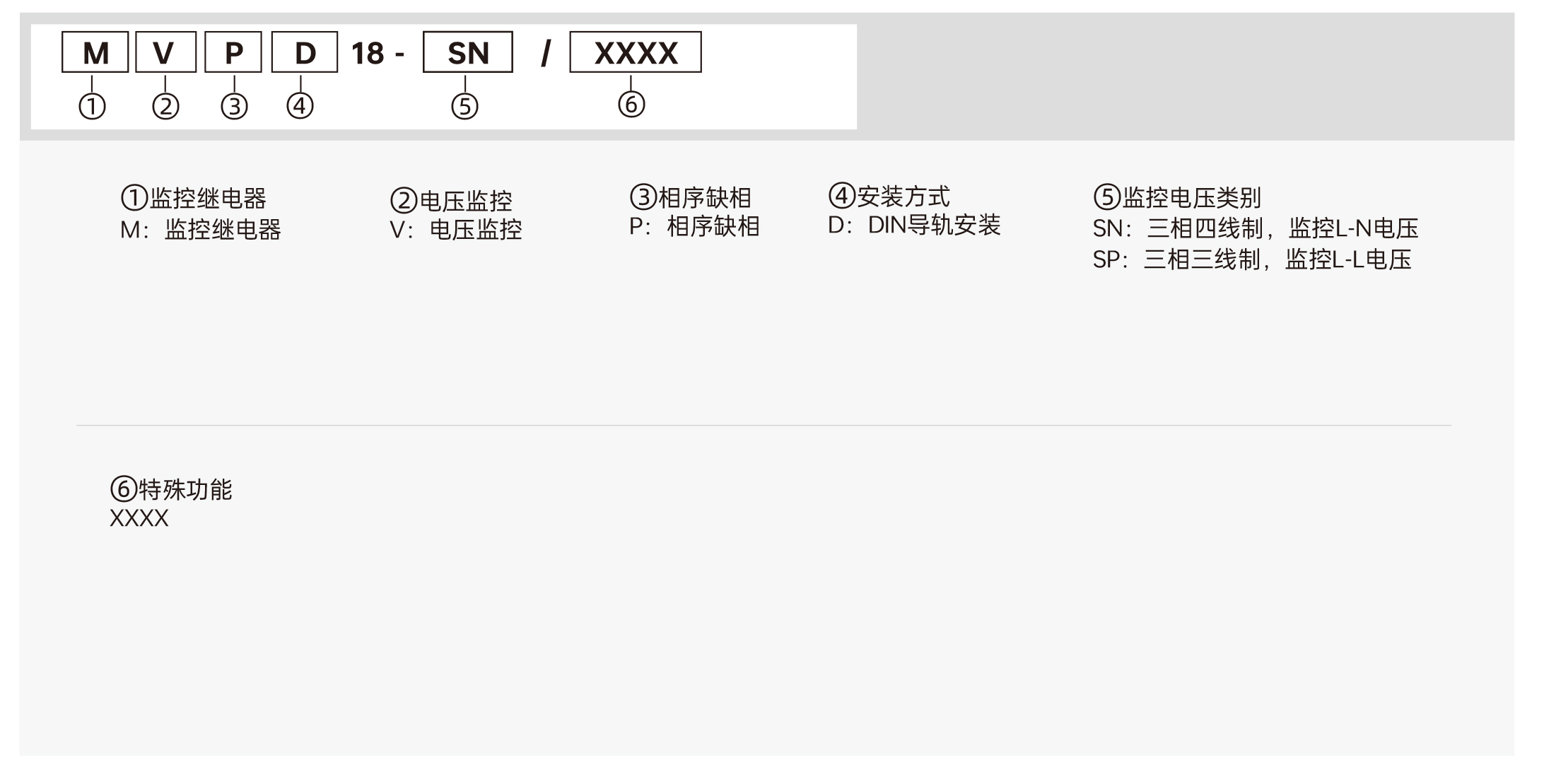

订购范例：MVPD18-SN、MVPD18-SP
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| MVPD18-SN-SP-数据表 |  | 1.93 M |  |
