- MVPD17S480/MVPD17S480T
- 三相继电器
- 监控功能 过欠电压+不平衡+相序、缺相保护
- 功能模式 三相三线模式
- 额定输入电压 200-480VAC(P-P)
- 频率范围 45Hz-65Hz
- 输出方式 1×SPDT继电器
- 动作延时 0.1-30秒
- LED显示 输出和LED显示状态，可快速诊断故障
- 安装方式 35mm 导轨安装
- 外形尺寸 18x81x67.2mm
- 应用特点：多功能三相电源监控继电器，加强了抗变频器干扰性能

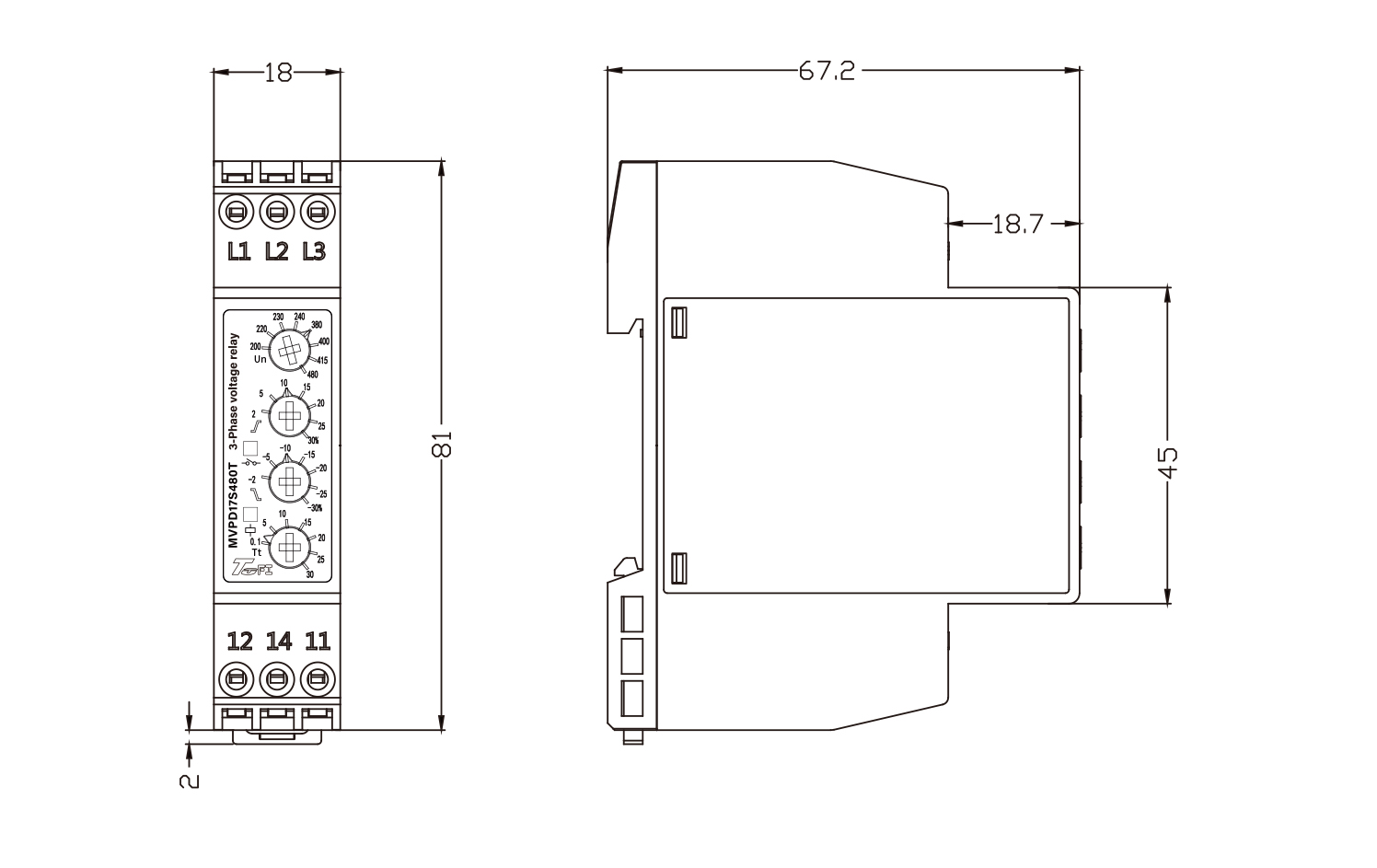

外形尺寸(WxHxD)18x81x67.2mm
安装方式35mm DIN 导轨
材料ABS
重量≈67g
导线截面面积2.5mm²（AWG13）绞线
螺钉紧固扭矩0.5N.m Max.
功能模式三相三线模式

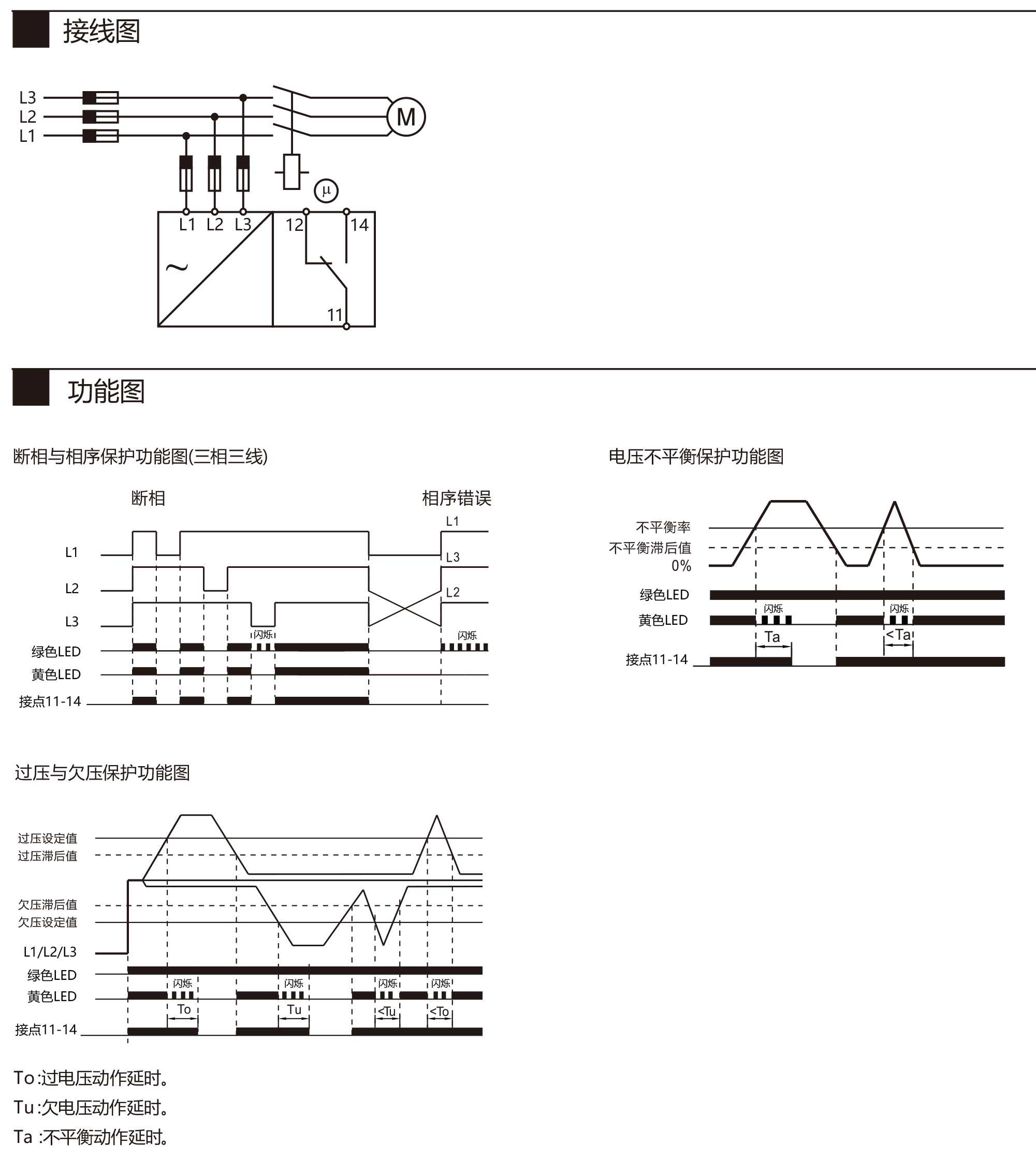

电压输入L1-L2-L3
测量电压范围140~624VAC
额定工作电压200-220-230-240-380-400-415-480（P-P）
功耗≈2.7VA
测量频率45Hz-65Hz
过、欠电压动作值可调范围2%-30%（相对于额定电压）
电压不平衡动作值12%（相对于额定电压）
启动延时600ms
输出端子14，12，11
输出方式1×SPDT继电器
触点容量AC1：5A@250VAC；DC12：5A@24VDC
AC15：2.5A@250VAC；0.5A@380VAC
DC13： 2.5A@24VDC
动作延时0.1-30秒
复位时间1s
绝缘强度线圈与触点之间≥4KVAC@50/60Hz,1min.
触点与触点之间≥1KVAC@50/60Hz,1min.
机械寿命1×10的7次方
电气寿命1×10的5次方（5A250VAC,阻性负载）
LED显示黄色LED 继电器ON
绿色LED 电源ON
工作温度-20℃…+55℃
存储温度-35℃…+75℃
防护等级IP20
耐振动振动频率10～55Hz 单振幅0.35mm
X、Y、Z各方向5min×10次扫描
耐冲击150m/s²、 3轴6个方向各3次
订购范例：MVPD17S480T
订购范例：MVPD17S480
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|

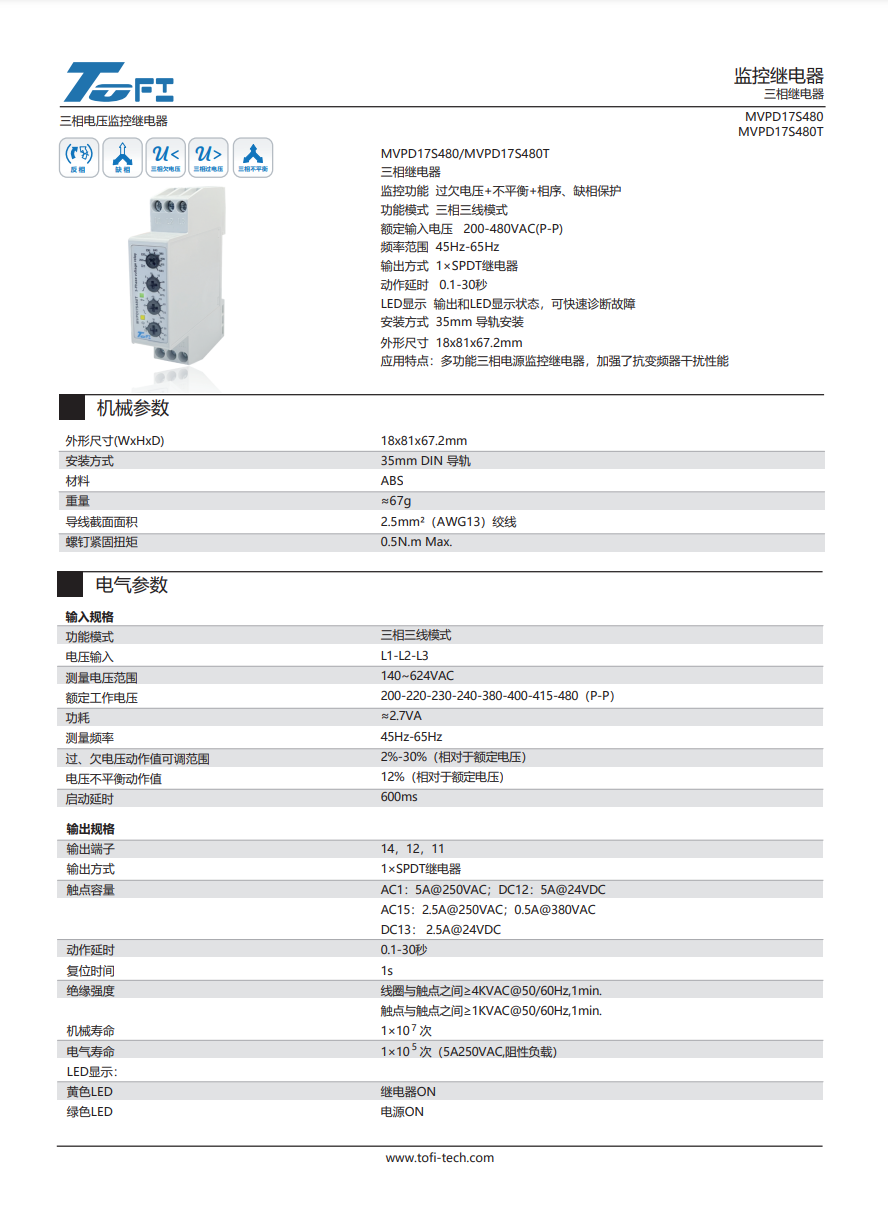

| MVPD17S480+MVPD17S480T三相电压监控继电器 | 1.16 M |  |
