- 交流监控继电器模式
- 过流保护、欠流保护、过/欠流保护、过欠流保护
- 额定输入电压 AC/DC 24V-240V
- 频率范围 50/60Hz,0
- 输出方式 1×SPDT继电器
- 动作延时 0.1s…10s秒
- LED 工作状态显示
- 安装方式 35mm 导轨安装
- 外形尺寸 90x18x64mm
- 应用特点：用于电梯过载监控，轻载监控；单相电机监控电流监控；
- 电流过载、欠载指示及保护

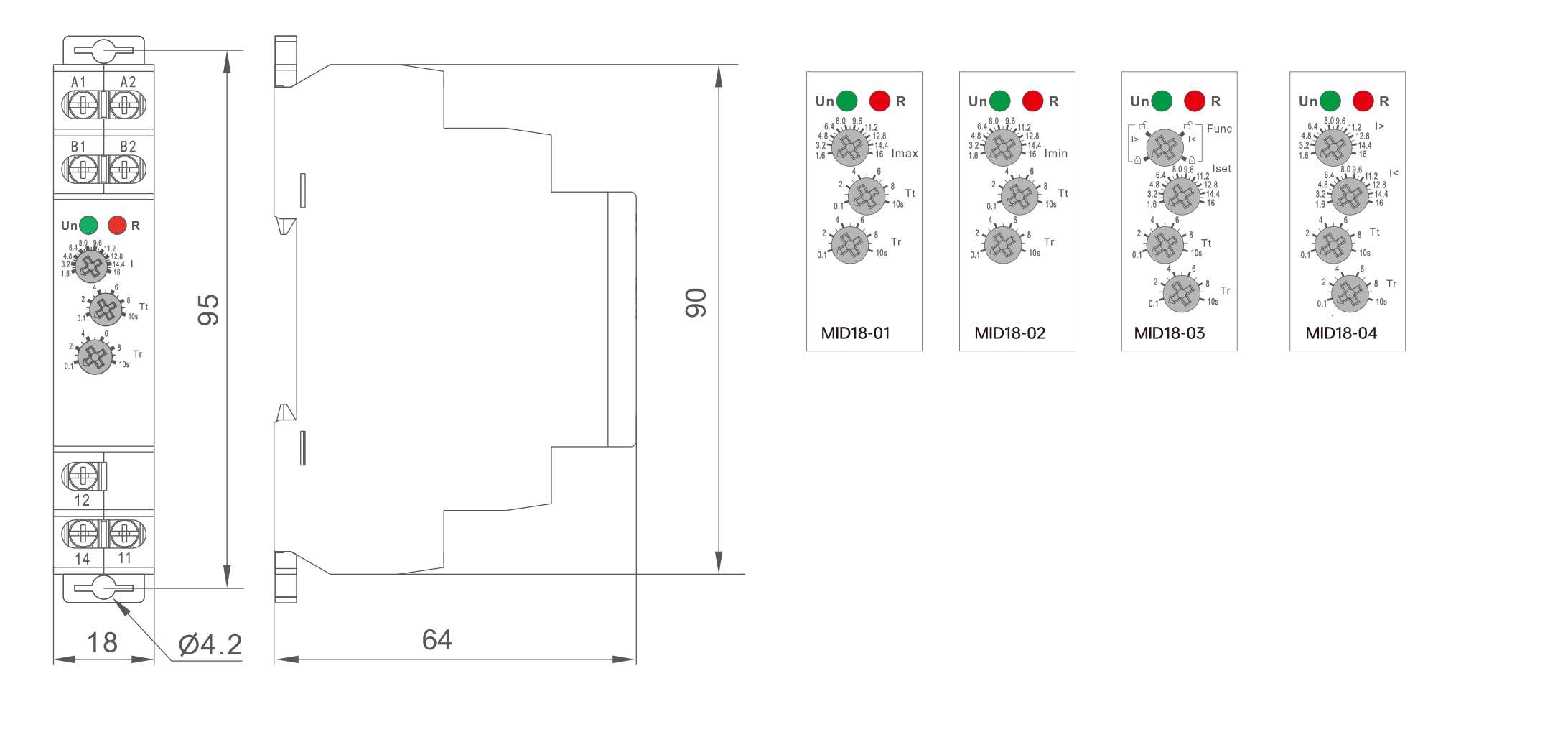

外形尺寸90x18x64mm
安装方式35mm DIN 导轨
材料ABS
接线能力1×2.5mm² 或 2×1.5mm² 0.8N·m
重量≈69g
功能模式过流保护、欠流保护、过/欠流保护、过欠流保护

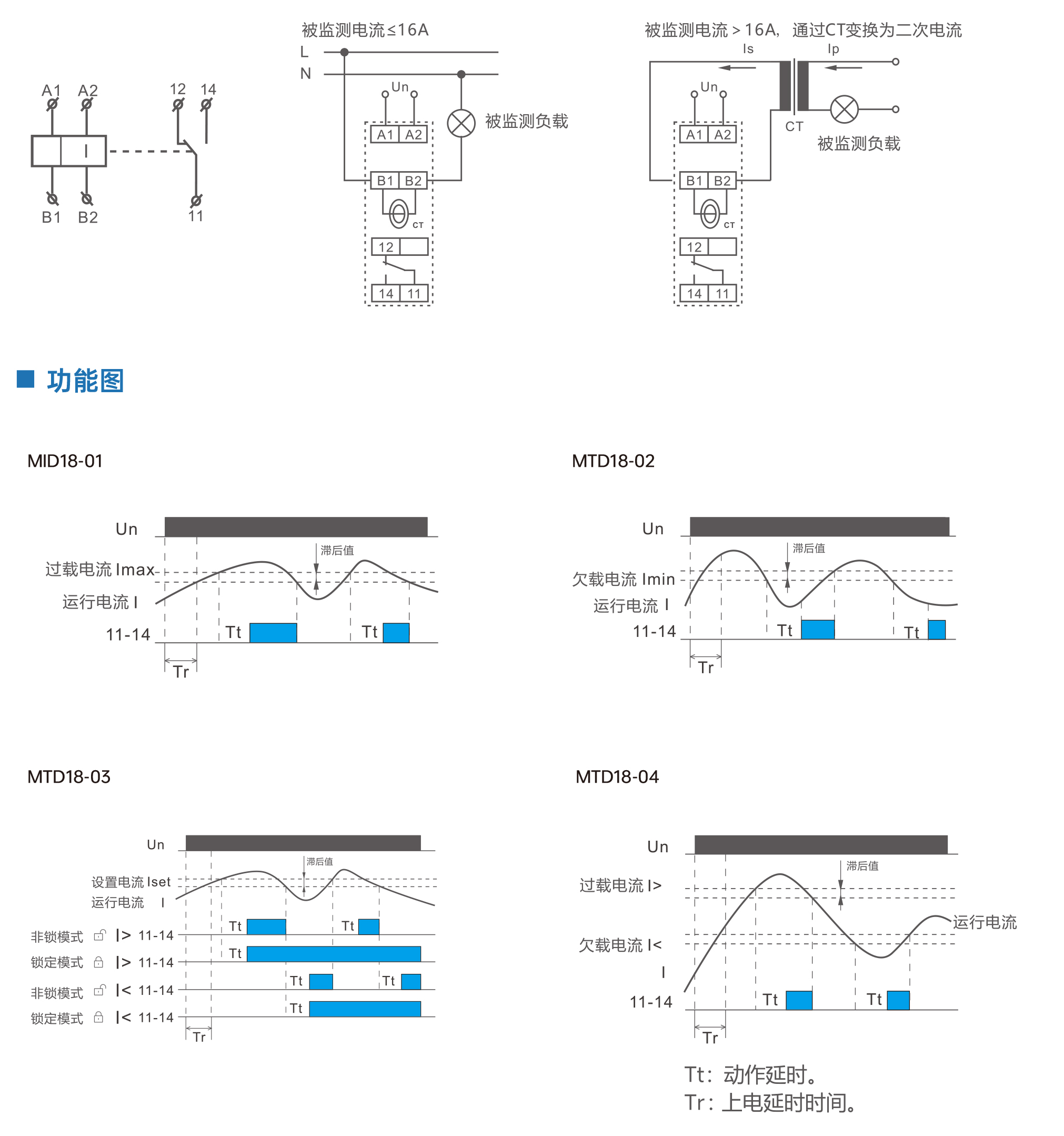

电源端子A1-A2
额定电源电压AC/DC 24V-240V
额定电源频率50/60Hz
消耗功率≤2W
电源允许波动范围-15%;+10%
电流设置范围0.05A-0.5A；0.1A-1A；0.2A-2A；0.2A-2A；0.8A-8A；0.8A-8A
电流设定方式旋钮设定
动作延时时间0.1s~10s
电源指示灯绿色LED
设定精度10%
电流测量精度5 % (0.05-0.5A 为10%)
温度波动误差< 0.1 % /°C
滞后值5 %
输出继电器1组转换触点
最小切换功率500mW
输出继电器指示红色LED
输 出2组转换触点
机械寿命1×107
电寿命（阻性负载）1×105
工作温度-20℃...+55℃
存储和运输环境温度-35℃...+75℃
防护等级IP20

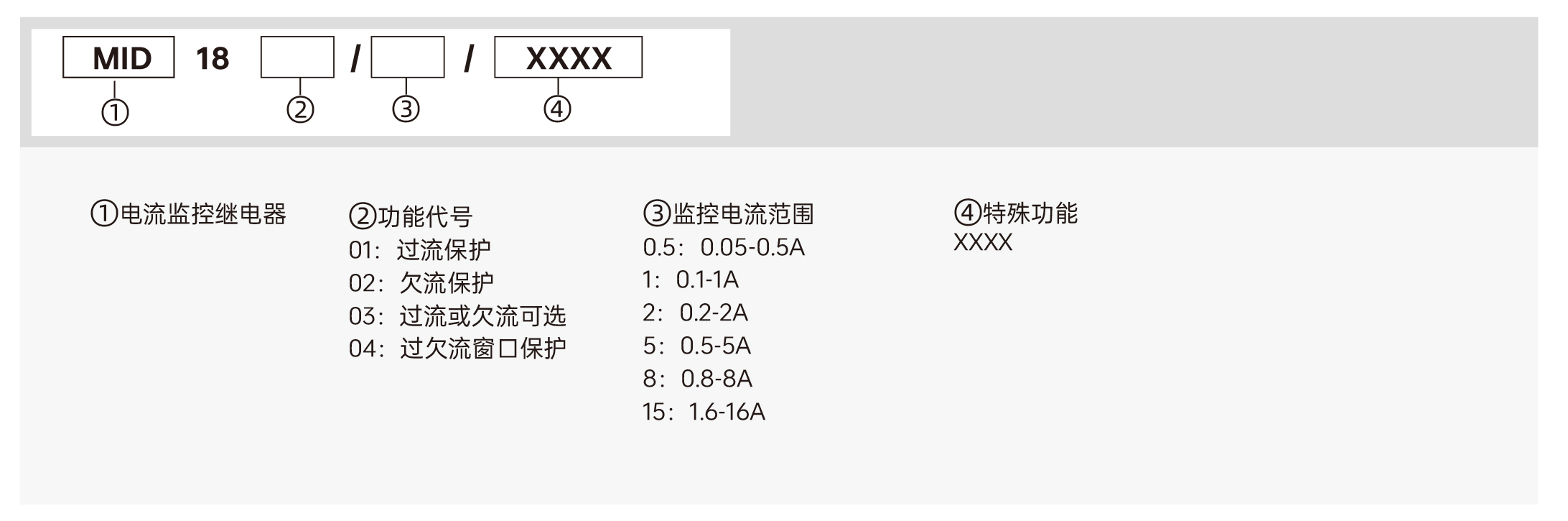

订购范例：MID18-01、MID18-02、MID18-03、MID18-04
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| 数 据 表 - MID18-01...04【中文 CN】 |  | 2.06 M |  |
