- 电源频率监控继电器
- 监控频率范围 40Hz-70Hz
- 过频率设置范围 -2…+10Hz
- 欠频率设置范围 -10…+2Hz
- 工作电压范围 AC100-310V
- 输出方式 2XSPDT继电器
- 动作延时 0.1S…10S
- LED 工作状态显示
- 安装方式 35mm 导轨安装
- 外形尺寸 90x18x64mm
- 应用特点 监控自身电源频率，如发电机，50/60Hz可设置，故障后锁定和自动恢复可设定

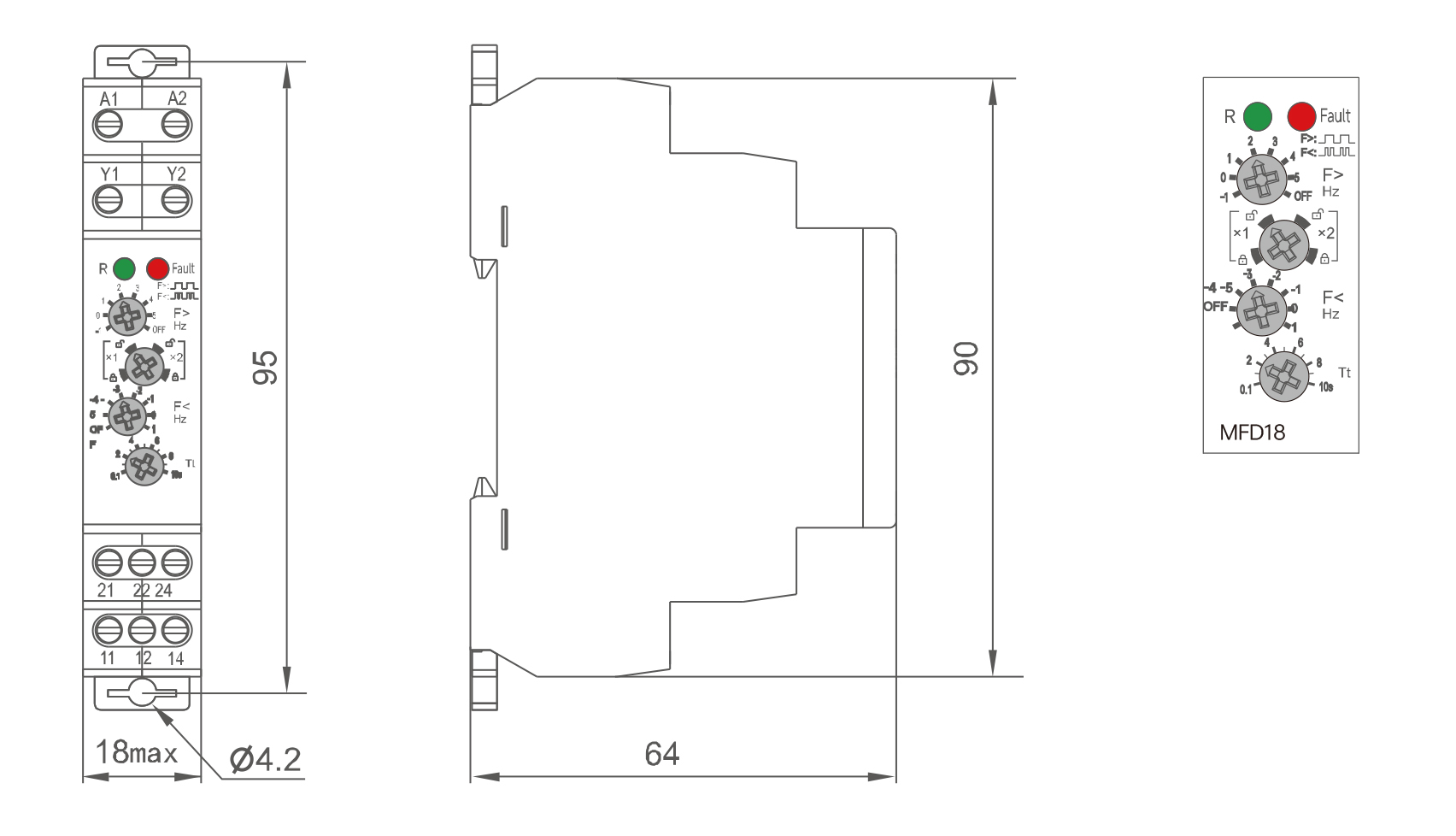

外形尺寸90x18x64mm
安装方式35mm卡轨安装或螺钉安装
材料ABS
接线能力1×2.5mm² 或 2×1.5mm² 0.4N·m
重量≈59g

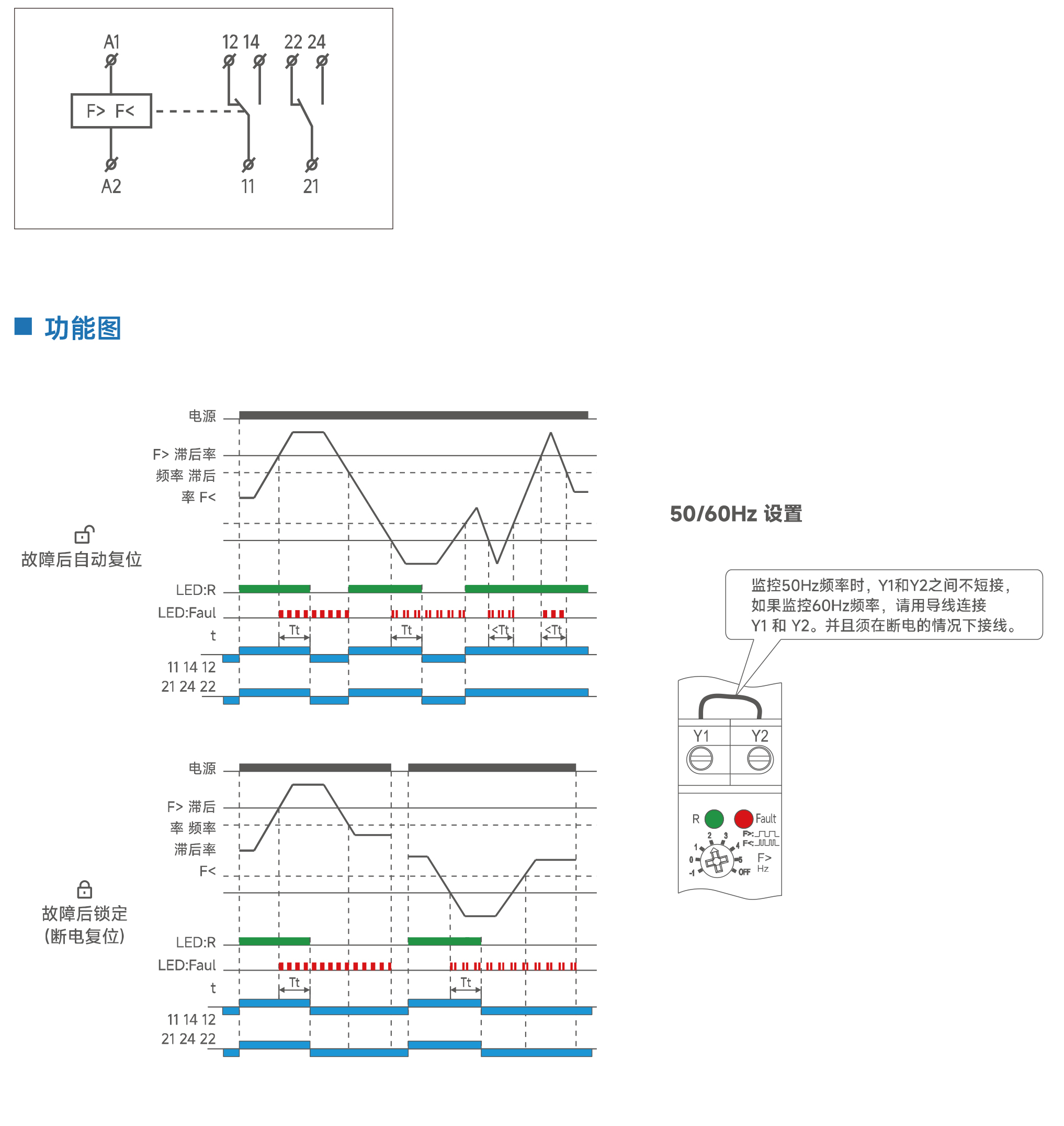

功能模式监控电源频率
电源端子A1-A2
额定电源电压AC120-277V
工作电压范围AC100-310V
监控频率范围40Hz-70Hz
过频率设置范围-2...+10 Hz
欠频率设置范围-10...+2 Hz
滞后率固定 0.3Hz
测量误差±0.1Hz
动作延时时间(Tt)0.1s-10s,10%
上电延时（Tr）0.5s
输出继电器指示绿色 LED
故障指示红色 LED
输出继电器2组转换触点
切换电压250VAC/24VDC
最小切换功率500mW
机械寿命1×107
电寿命（阻性负载）1×105
工作温度-20℃ to +55℃（-4℉ to 131℉）
存储和运输环境温度-35℃ to +75℃（-22℉ to 158℉）
防护等级IP20

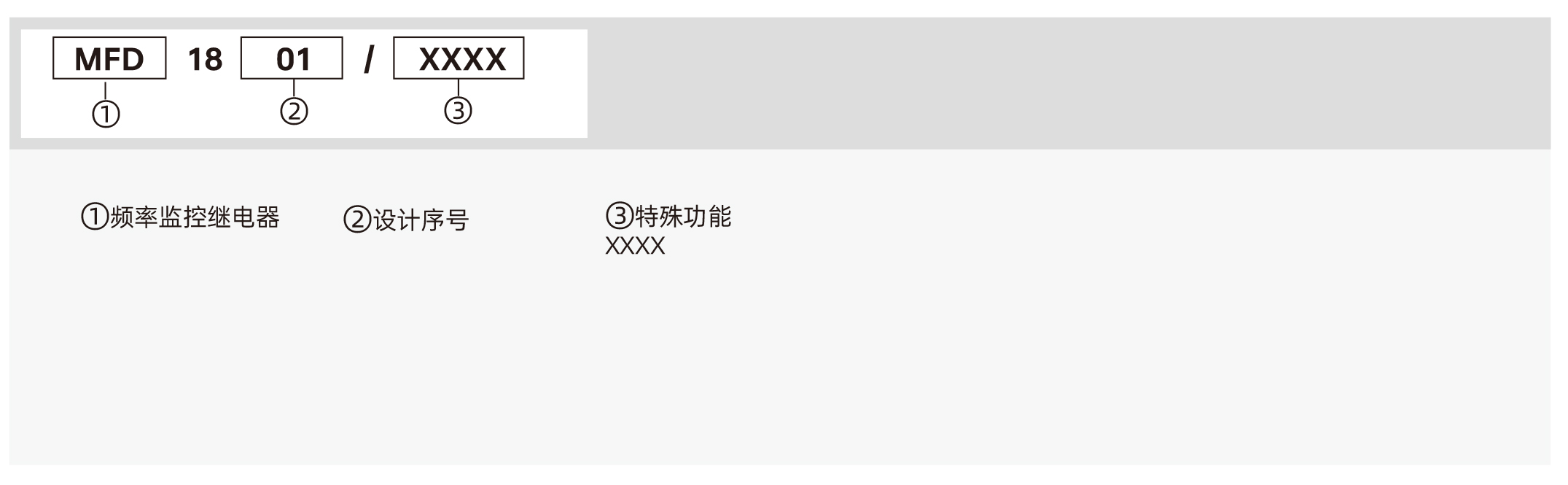

订购范例：MFD18-01
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|

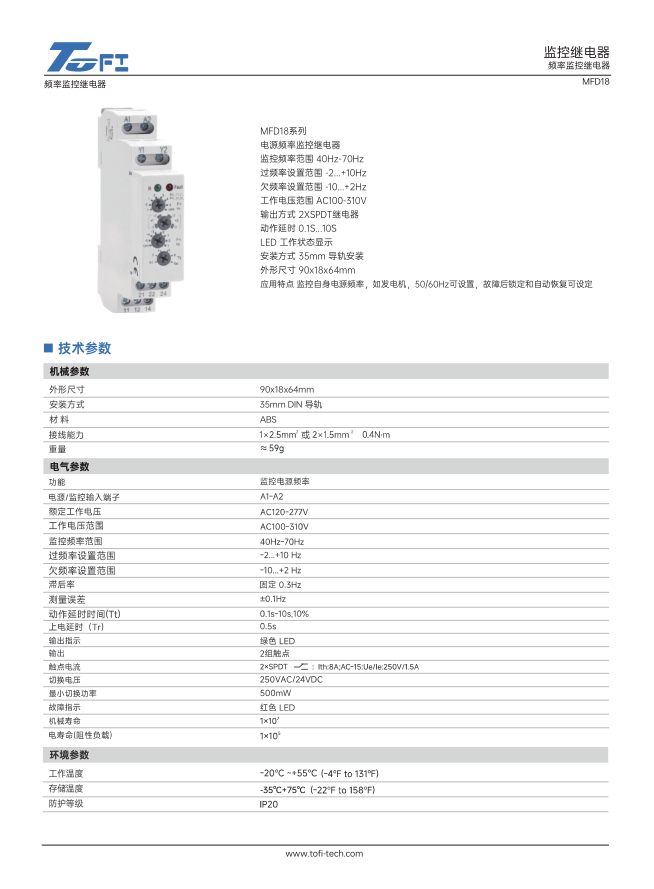

| MFD18-数据表 |  | 1.36 M |  |
