拉线编码器

LTF81J系列-SSI

  • LTF81J系列
  • 拉线编码器
  • 外形尺寸 80x80mm
  • 测量范围 0-4000mm
  • 传感器功能原理 绝对值编码器
  • 分辨率 0.0488mm
  • 线性精度 ±0.05%FS
  • 通讯接口:SSI

技术参数

技术数据——基本参数

测量行程0~4000mm

集成编码器绝对值编码器JDCA58系列

分辨率0.0488mm

线性精度±0.05%FS

通讯接口SSI

技术数据——机械参数

外形尺寸80x80mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力≤4N

拉线绳每圈长度200mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度1000mm/s(Max)

抗震动10g,10...1500Hz

工作温度-20℃...+70℃

集成编码器绝对值编码器JDCA58系列

拉线盒LTF81-4000

编码器防护等级IP65(标准)/IP67

连接类型电缆长度 2米(可选)

重量≈750g

技术数据——电气参数

接口类型SSI

传输速率0.1…1M/bit

输出码制格雷码 或二进制

通讯标准RS422

工作电压10…30VDC

空载电流≤100mA

线 性 度±2LSB

计数方向可设置 ( 出厂默认面对转轴顺时针数据增加)

外部置位可设置 接通延时>100ms

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

电路保护浪涌保护 、反极性保护 、ESD保护

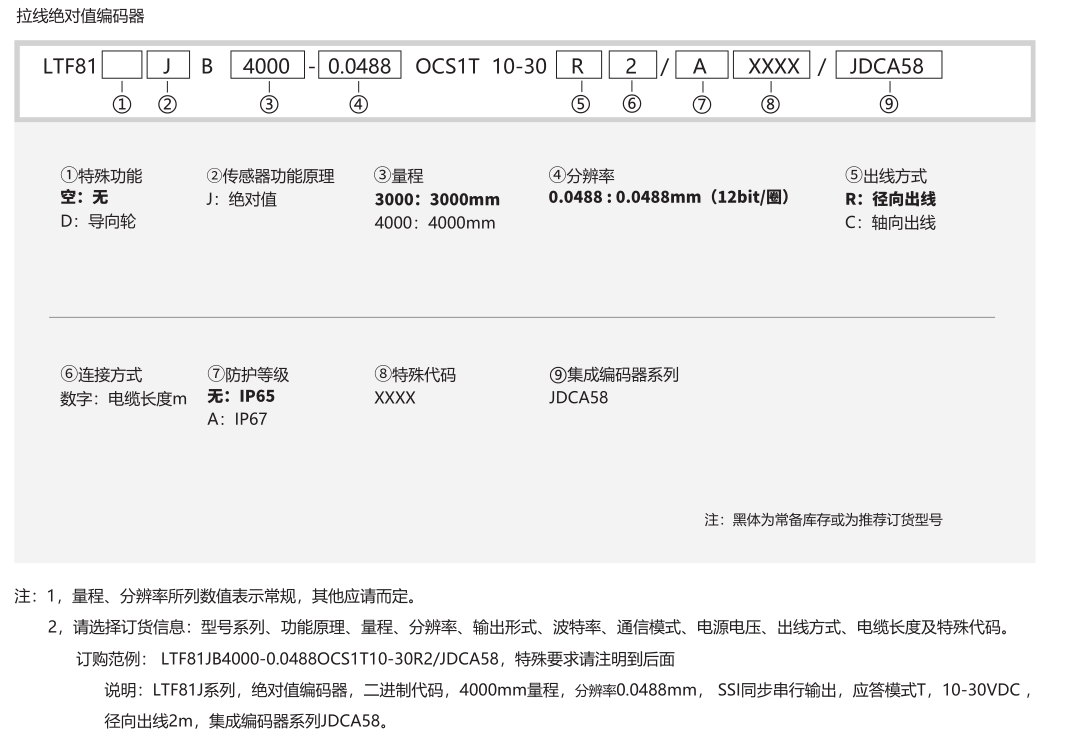

订货信息

订购范例:LTF81JB4000-0.0488S64T10-30R2/JDCA58

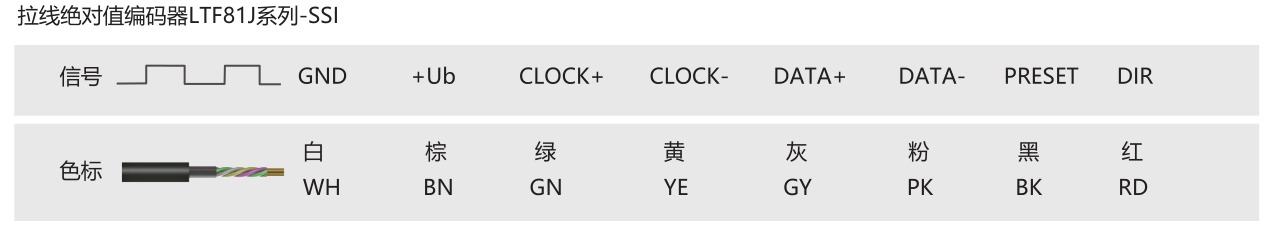

端子配置

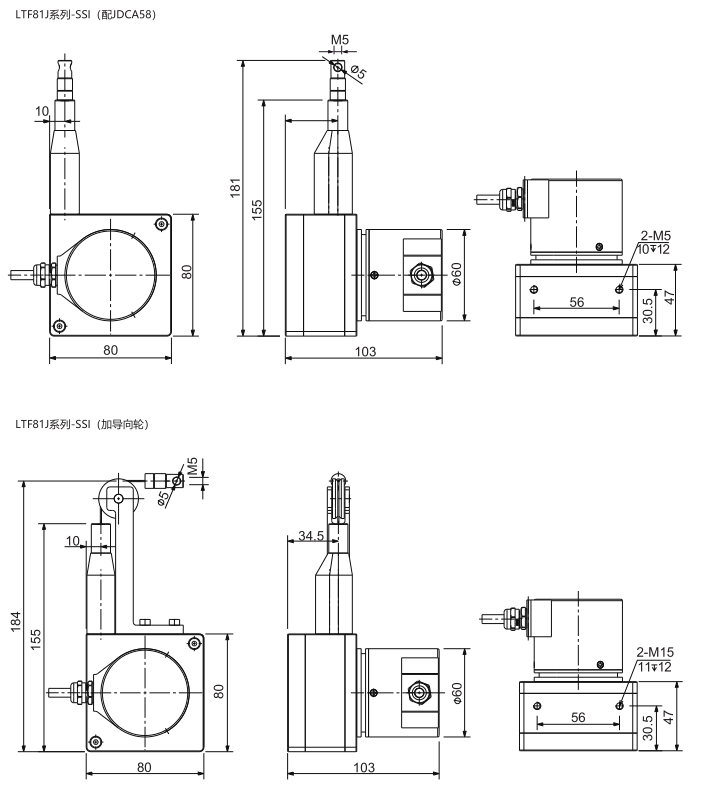

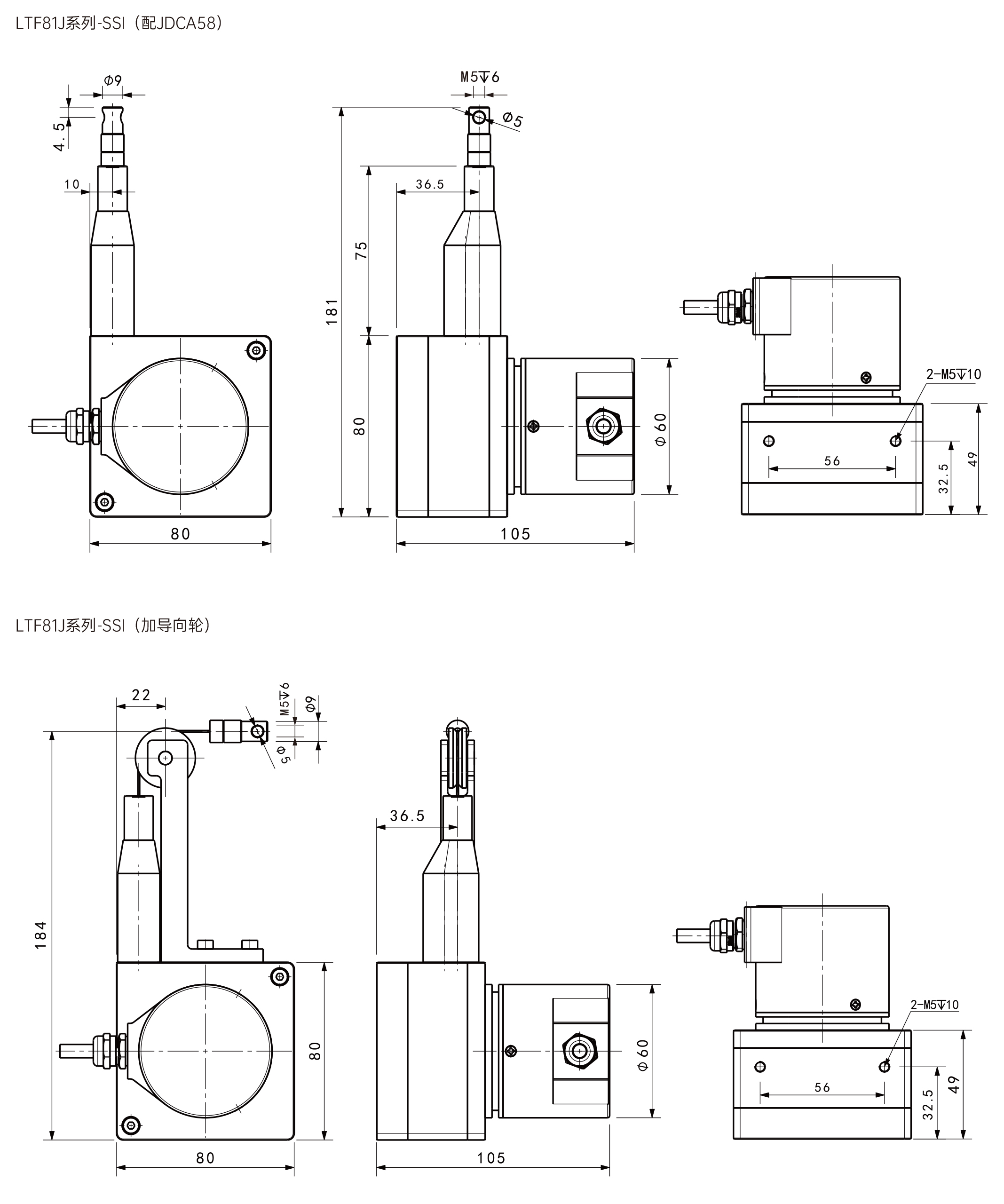

机械图

下载

文件名称文件缩略图文件大小下载链接
LTF81J系列-SSI5.28 M
