技术数据-基本参数
测量范围0~8000mm
集成编码器增量式编码器ESG58系列、ESK58系列
分辨率≥0.08mm
线性精度±0.05%FS
通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)
技术数据-机械参数

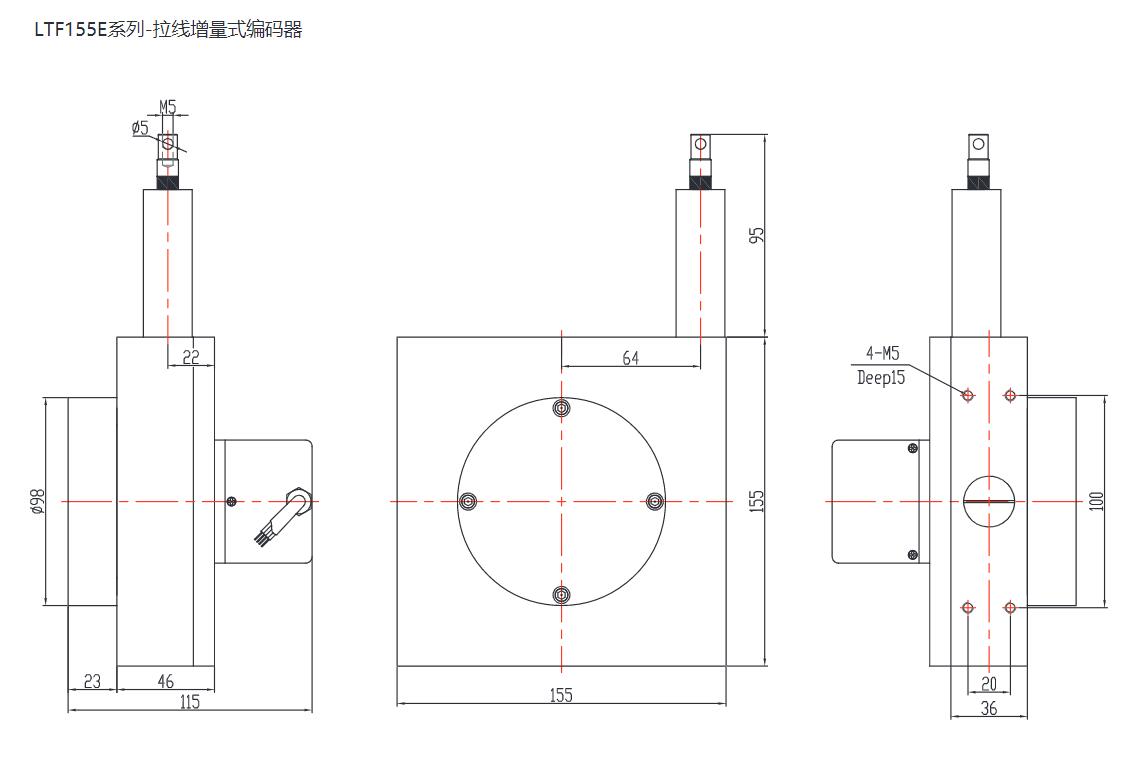

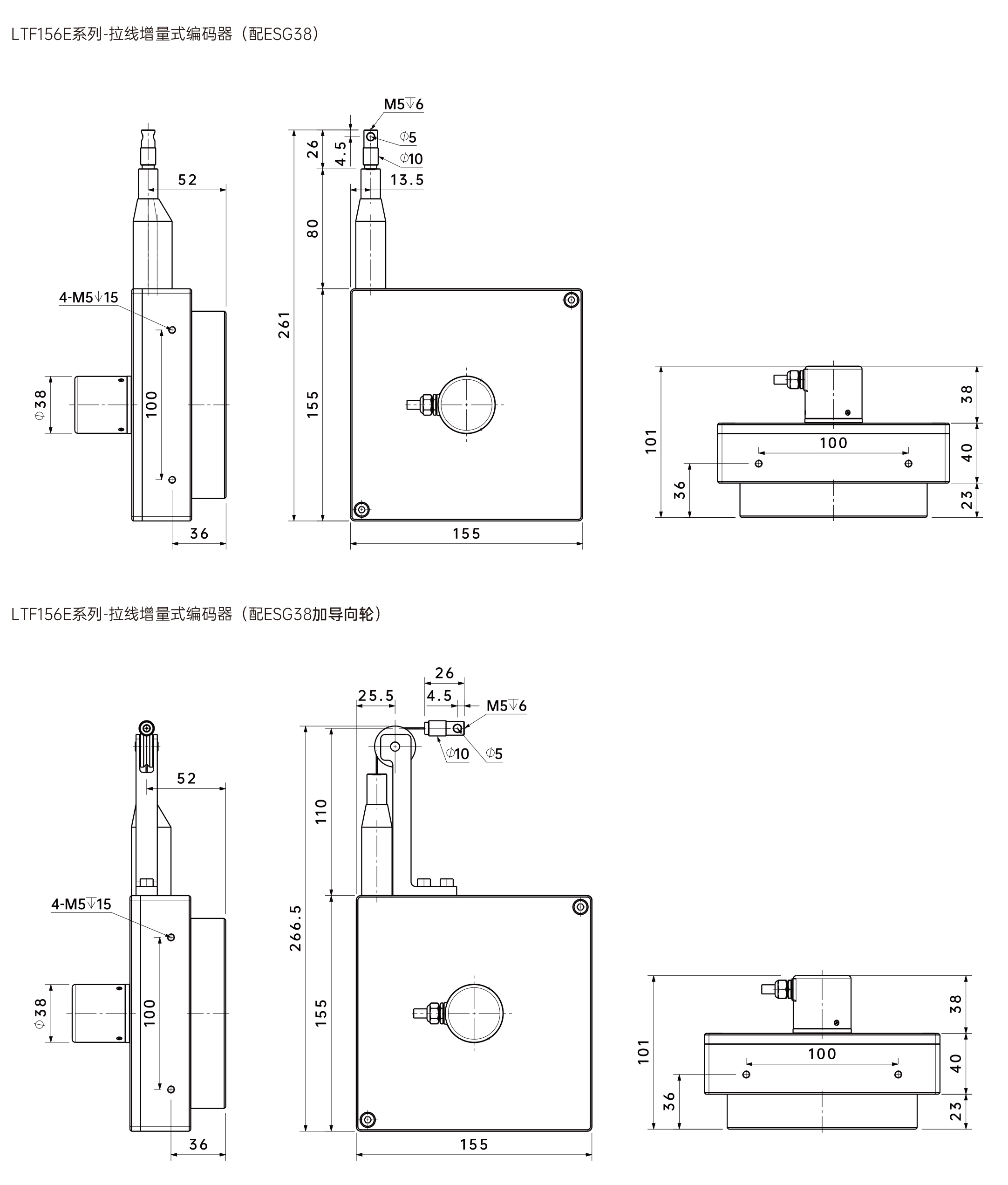

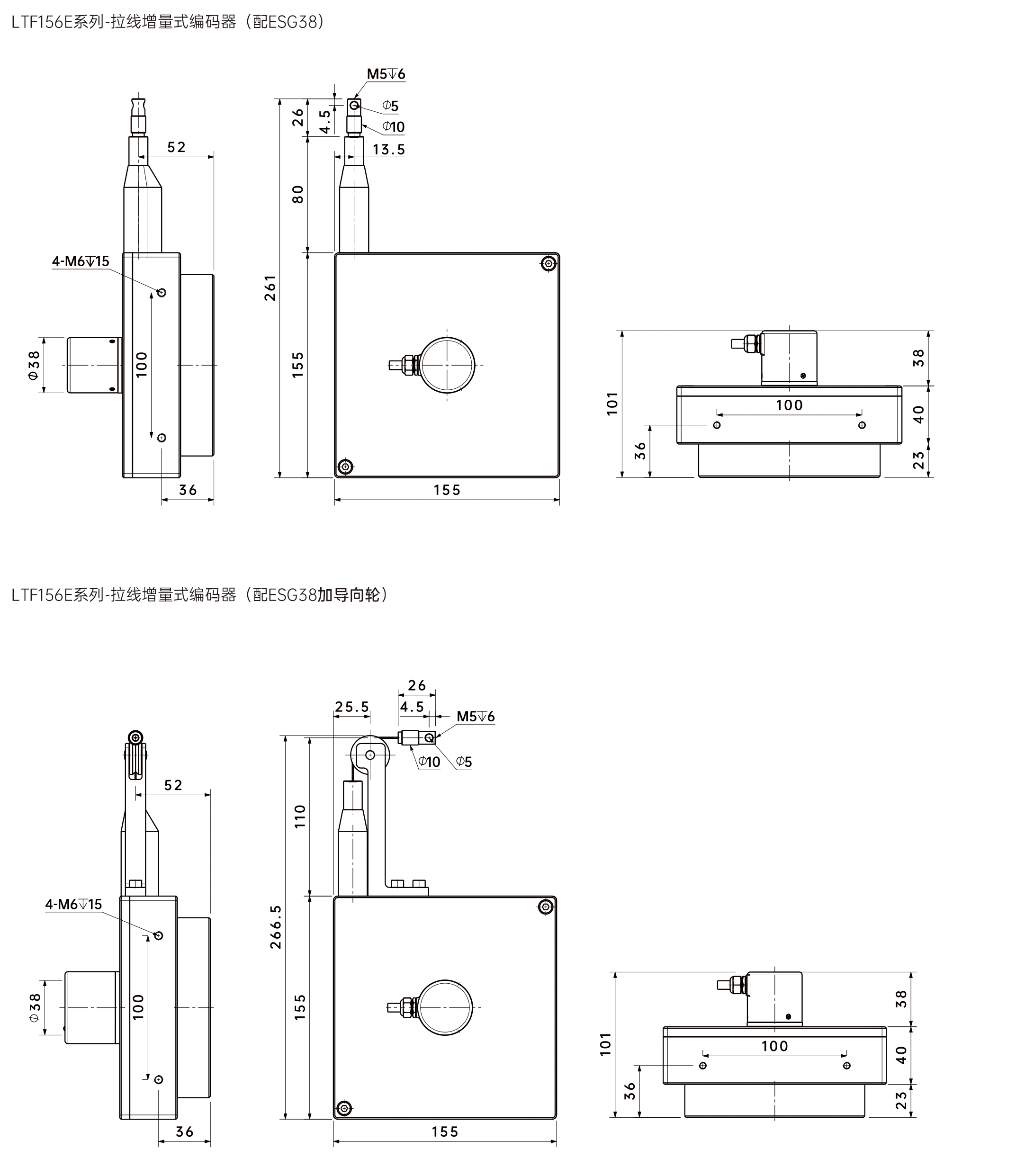

外形尺寸155*155mm
拉线绳材料涂塑钢丝绳
拉线绳直径Φ0.8mm
拉线盒外壳材料铝合金
出口拉力≤10N
拉线绳每圈长度400mm
拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率
拉线速度1000mm/s (Max)
抗震动10g,10…1500HZ
工作温度-25~+85℃
集成编码器增量式编码器ESG58系列、ESK58系列
拉线盒LTF155-8000
编码器防护等级IP54(标准)/IP65
连接类型电缆长度 2米(可选)
重量≈2.3kg
技术数据-电气参数

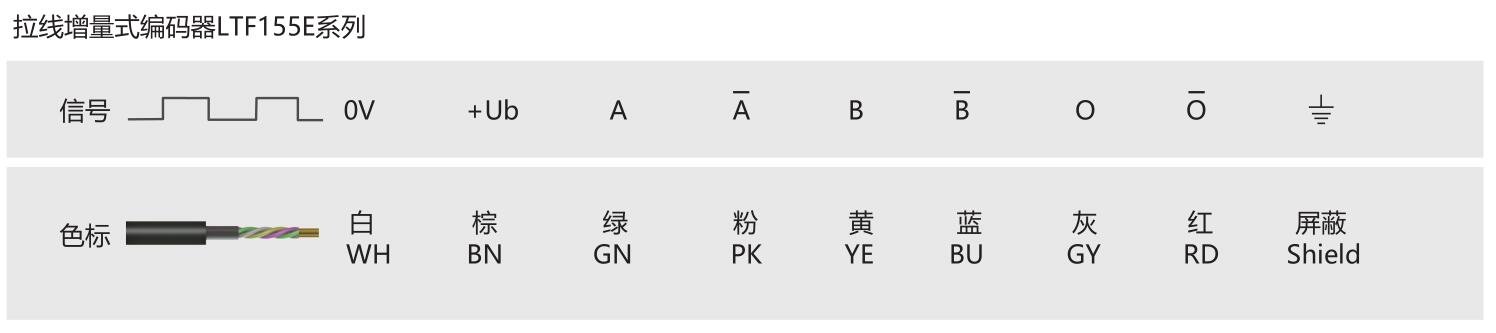

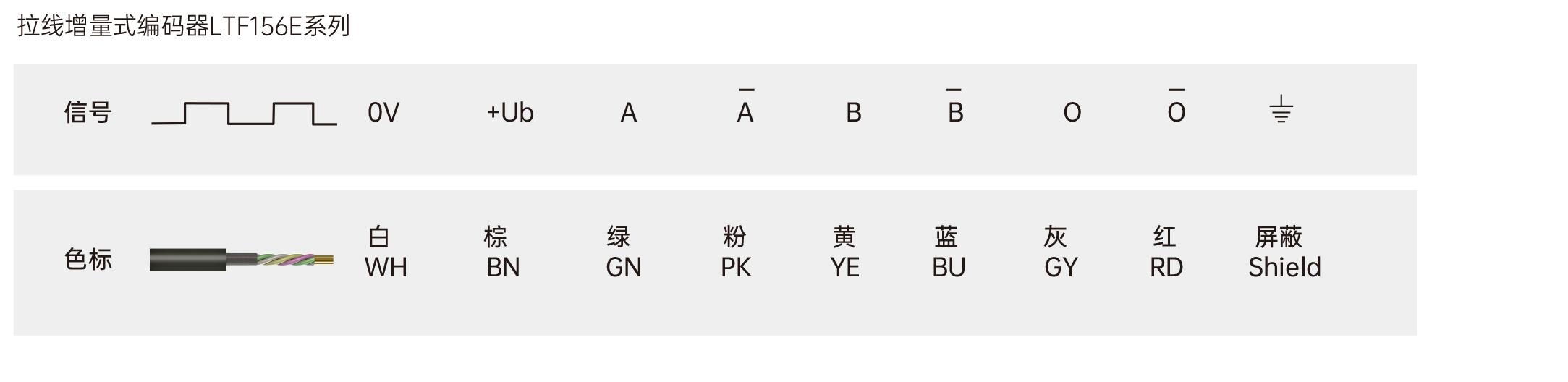

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)
工作电压5VDC±5%,5-30VDC,9-26VDC
空载消耗电流最大125 mA
最大负载电流±80 mA
短路保护是
反极性保护是
