拉线编码器

LTF116E系列-增量式

  • LTF116E系列
  • 拉线编码器
  • 外形尺寸 115x115mm
  • 测量范围 0~6000mm
  • 传感器功能原理 增量式编码器
  • 分辨率 ≥0.06mm
  • 线性精度 ±0.05%FS
  • 通讯接口:推挽、推挽差分、集电极开路、RS422(TTL兼容)

技术参数

技术数据-基本参数

测量范围0~6000mm

集成编码器增量式编码器ESG58系列、ESK58系列

分辨率≥0.06mm

线性精度±0.05%FS

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)

技术数据-机械参数

外形尺寸115x115mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力≤10N

拉线绳每圈长度300mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度1000mm/s(Max)

抗震动10g,10...1500Hz

工作温度-20℃...+70℃

集成编码器增量式编码器ESG58系列、ESK58系列

拉线盒LTF116-6000

编码器防护等级IP54(标准)/IP65

连接类型电缆长度 2米(可选)

重量≈2kg

技术数据-电气参数

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)

工作电压5VDC±5%,5-30VDC,9-26VDC

空载消耗电流最大125 mA

最大负载电流±80 mA

短路保护

反极性保护

订货信息

订购范例:LTF116EB6000-0.06F5-30R2/ESG58

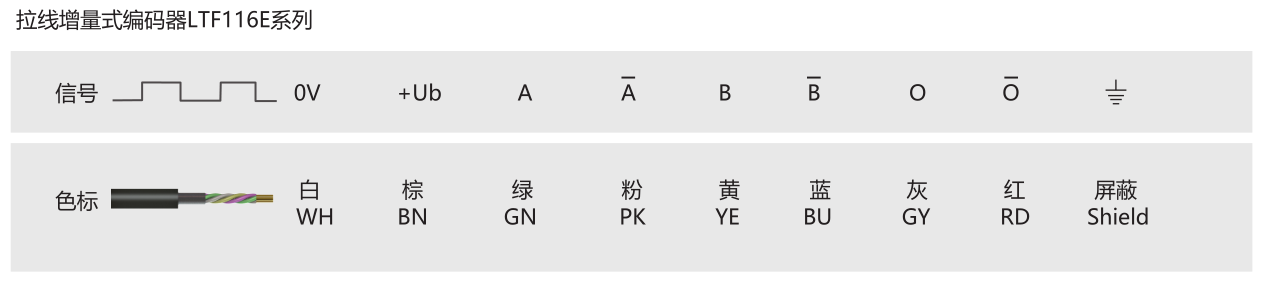

端子配置

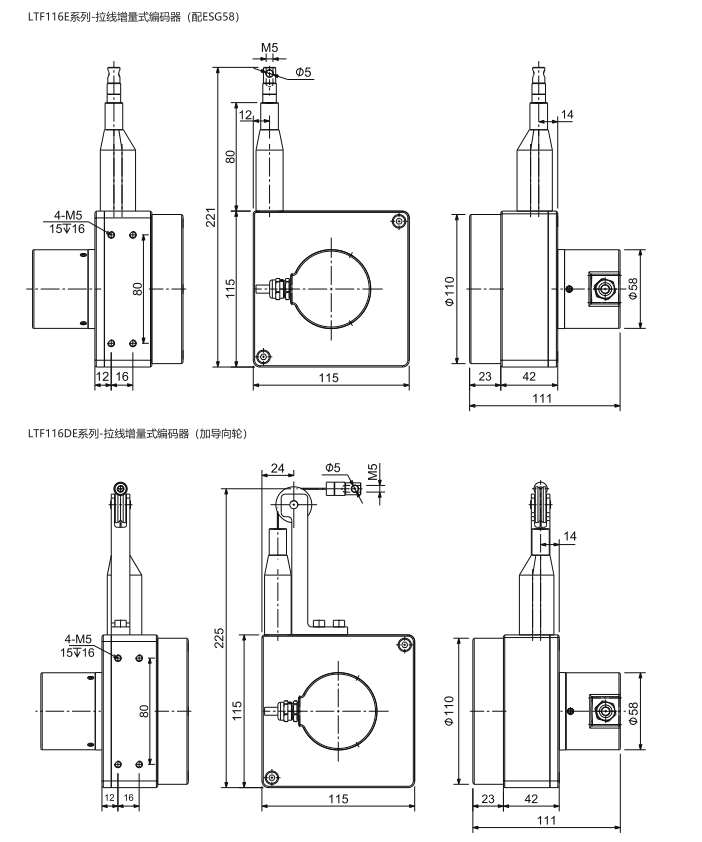

机械图

下载

文件名称文件缩略图文件大小下载链接
LTF116E系列-增量式3.02 M
