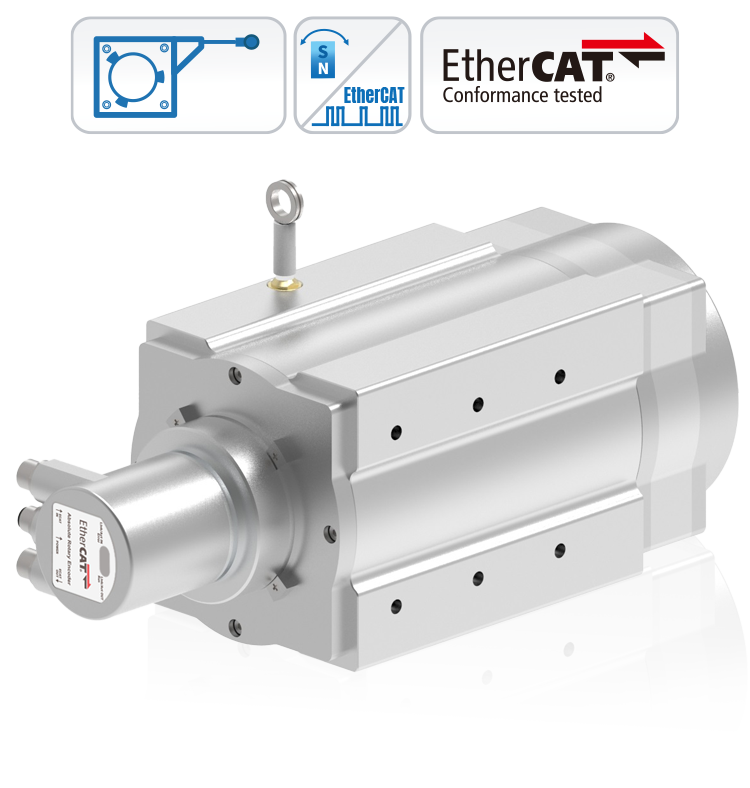

LGF130XJ系列-EtherCAT

测量范围0...20000mm

集成编码器绝对值编码器ECDCA58系列

分辨率0.08138mm

线性精度±0.05%FS

通讯接口EtherCAT

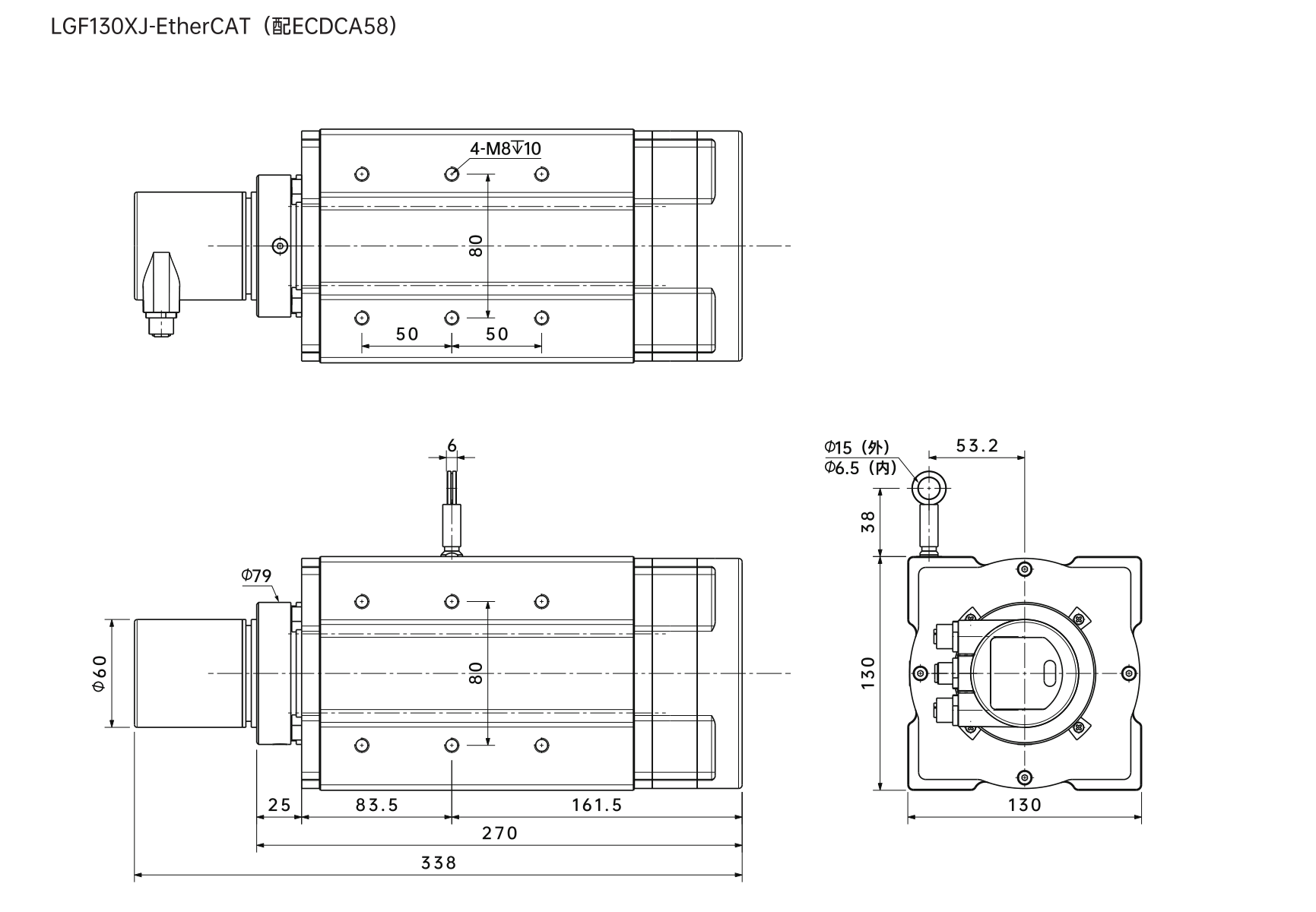

外形尺寸130*130mm

拉线绳材料高柔性钢丝绳

拉线绳直径Φ0.8mm

拉线盒外壳材料铝合金

出口拉力15±5N

拉线绳每圈长度333.33mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度1000mm/s（Max）

抗震动10g，10…1500HZ

工作温度-30℃...+70℃

集成编码器绝对值编码器ECDCA58系列

拉线盒LGF130X-20000

编码器防护等级ECDCA58（IP67）

连接类型电缆长度 2米（可选）

重量≈7.15KG

通讯接口EtherCAT

传输速率10/100Mbit

输出码制二进制

工作电压10...30VDC

空载电流＜200mA

单圈分辨率最大16位/ 65536

多圈分辨率最大14位/ 16384

输出驱动器Ethernet

启动时间＜1s

编程功能预设值、计数方向、分辨率

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD保护
