拉线编码器

LDF130SZE系列-增量式

LDF130SZE系列
拉线编码器
外形尺寸 130x130mm
测量范围 0~15000mm
传感器功能原理增量式编码器
分辨率 ≥0.0666mm
线性精度 ±0.05%FS
通讯接口：推挽、推挽差分、集电极开路、RS422(TTL兼容)

技术参数

技术数据-基本参数

测量范围0~15000mm

集成编码器增量式编码器ESG58系列、ESK58系列

分辨率≥0.0666mm

线性精度±0.05%FS

通讯接口增量式

技术数据-机械参数

外形尺寸130*130mm

拉线绳材料高柔性钢丝绳

拉线绳直径Φ1.2mm

拉线盒外壳材料铝合金

出口拉力15±5N

拉线绳每圈长度333mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度4000mm/s（Max）

抗震动10g，10…1500HZ

工作温度-25~+85℃

集成编码器增量式编码器ESG58系列、ESK58系列

拉线盒LDF130-15000

编码器防护等级IP54(标准)/IP65

连接类型电缆长度 2米（可选）

重量≈4.8KG

技术数据-电气参数

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)

工作电压5VDC±5%、5-30VDC、9-26VDC

空载消耗电流最大125 mA

最大负载电流±80 mA

短路保护是

反极性保护是

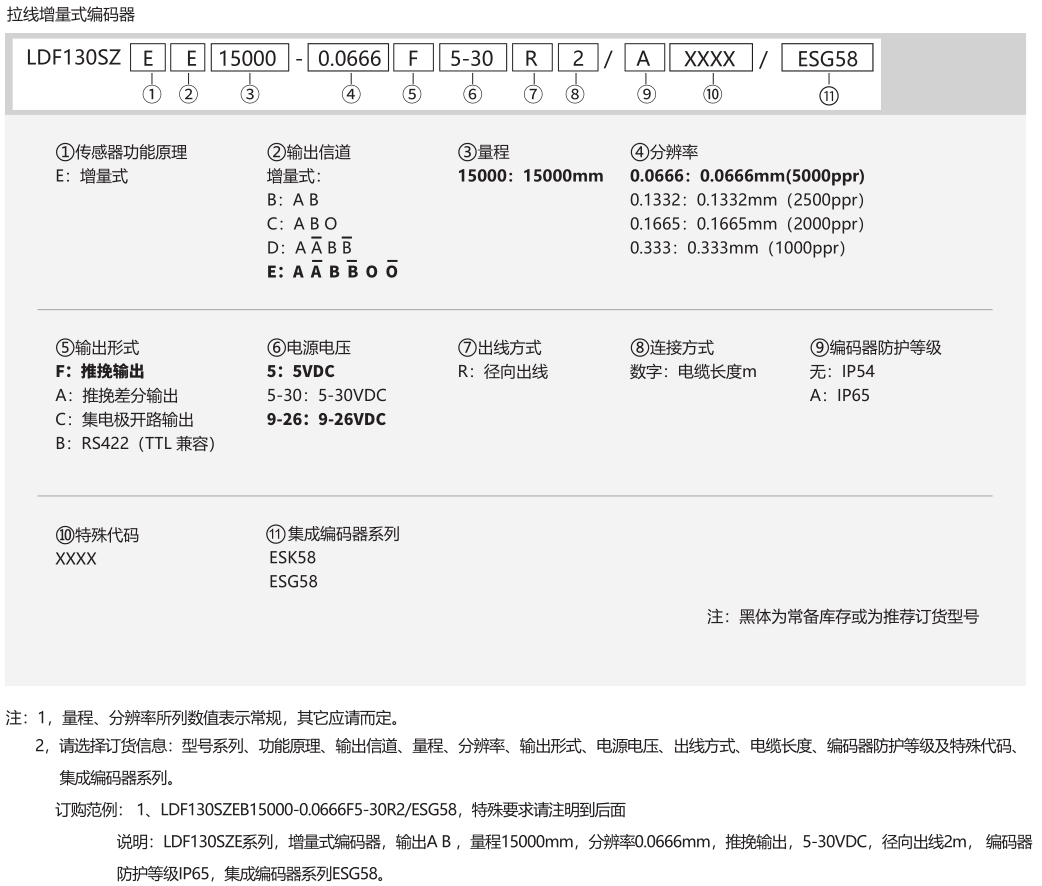

订货信息

订购范例： LDF130SZEB15000-0.0666F5-30R2/ESG58

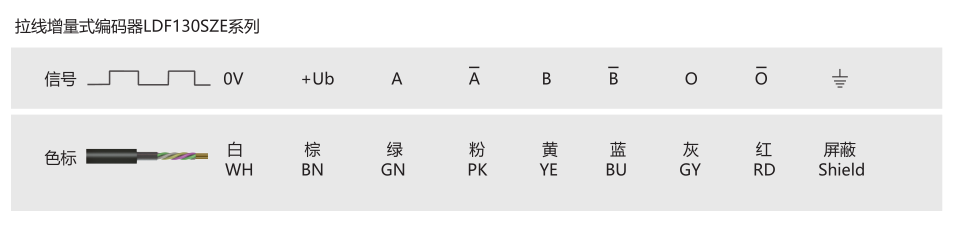

端子配置

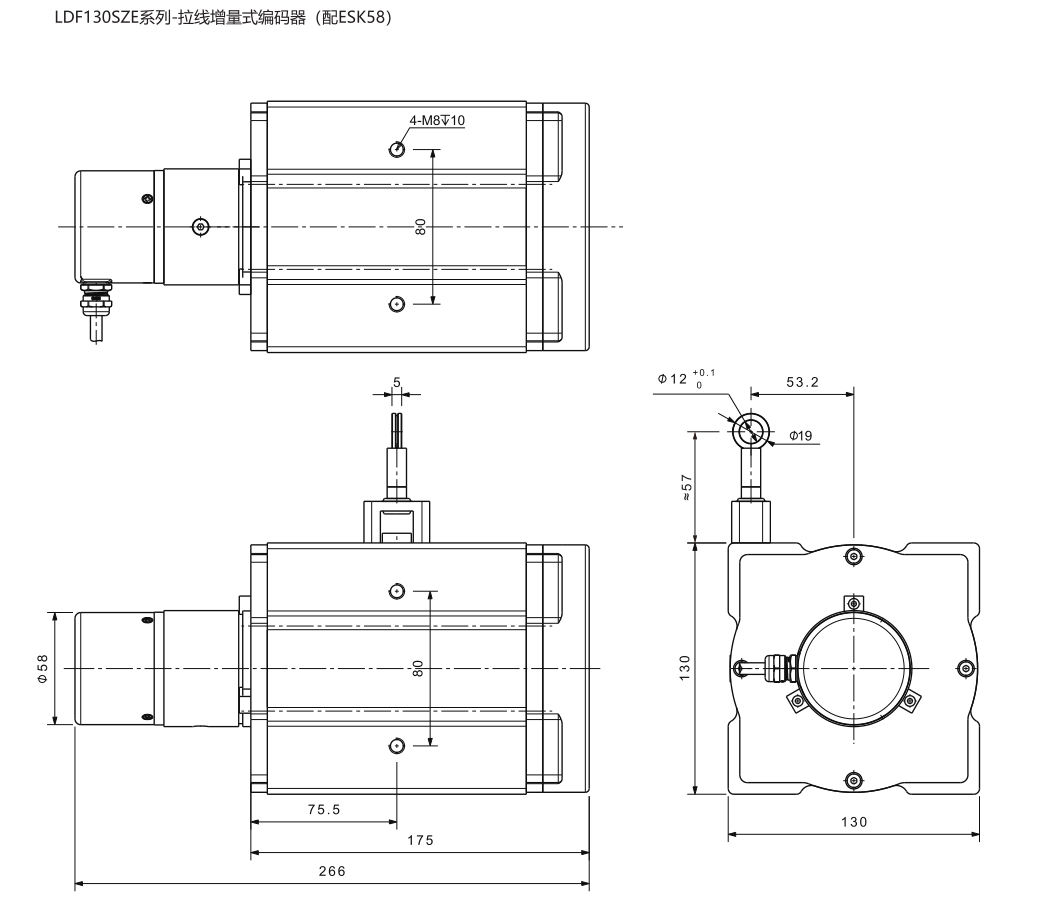

机械图
