技术数据-基本参数
测量范围0~10000mm
集成编码器绝对值编码器JSCM50系列、JDCA58系列
分辨率0.0813mm
线性精度±0.05%FS
通讯接口Modbus-RTU
技术数据-机械参数

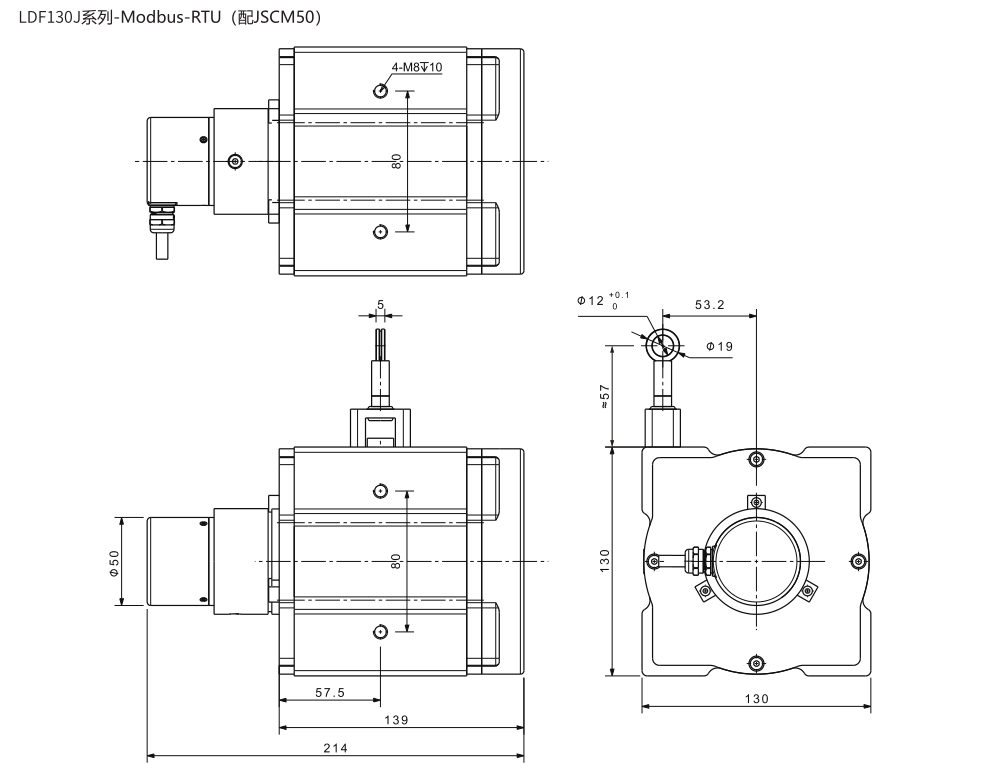

外形尺寸130*130mm
拉线绳材料高柔性钢丝绳
拉线绳直径Φ1.2mm
拉线盒外壳材料铝合金
出口拉力15±5N
拉线绳每圈长度333mm
拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率
拉线速度4000mm/s(Max)
抗震动10g,10…1500HZ
工作温度-25~+85℃
集成编码器绝对值编码器JDCA58系列
拉线盒LDF130-10000
编码器防护等级JSCM50(IP66)、JDCA58(IP65/IP67)
连接类型电缆长度 2米(可选)
重量≈
技术数据-电气参数
通讯接口Modbus-RTU
工作电压DC10...30V
空载消耗电流<50mA
传输速率4800、9600、19200、38400、115200bps可编程设置
输出码制二进制
从站地址可编程设置
计数方向可编程设置
外部置位可设置 接通延时>100ms
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD保护
