- 绝对值编码器
- 感应原理 磁性
- 功能原理 多圈
- 外径 Φ50mm
- 轴径 实心轴 Φ6mm
- 多圈分辨率 4096/12Bit
- 单圈分辨率 4096/12Bit
- 接口 模拟量0-10V，RS485（选配）
- 工作电压 12-30VDC
- 防护等级 IP66
轴径（mm）实心轴 Φ6mm
防护等级IP66
每分钟最大转速3000rpm
最大轴负荷轴向≤30N； 径向≤60N
冲击50g，13ms
振动10g，10...2000Hz
主体材料铝合金
外壳材料铝合金（黑色）
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈170g
出线方式径向出线
接口类型模拟量0-10V
波特率波特率
输出码制RS485，ASCII码（如有需要，仅为微调使用）
绝对精度≤±0.8°
地址范围1-99
空载电流≤50mA
重复精度±2LSB
计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数

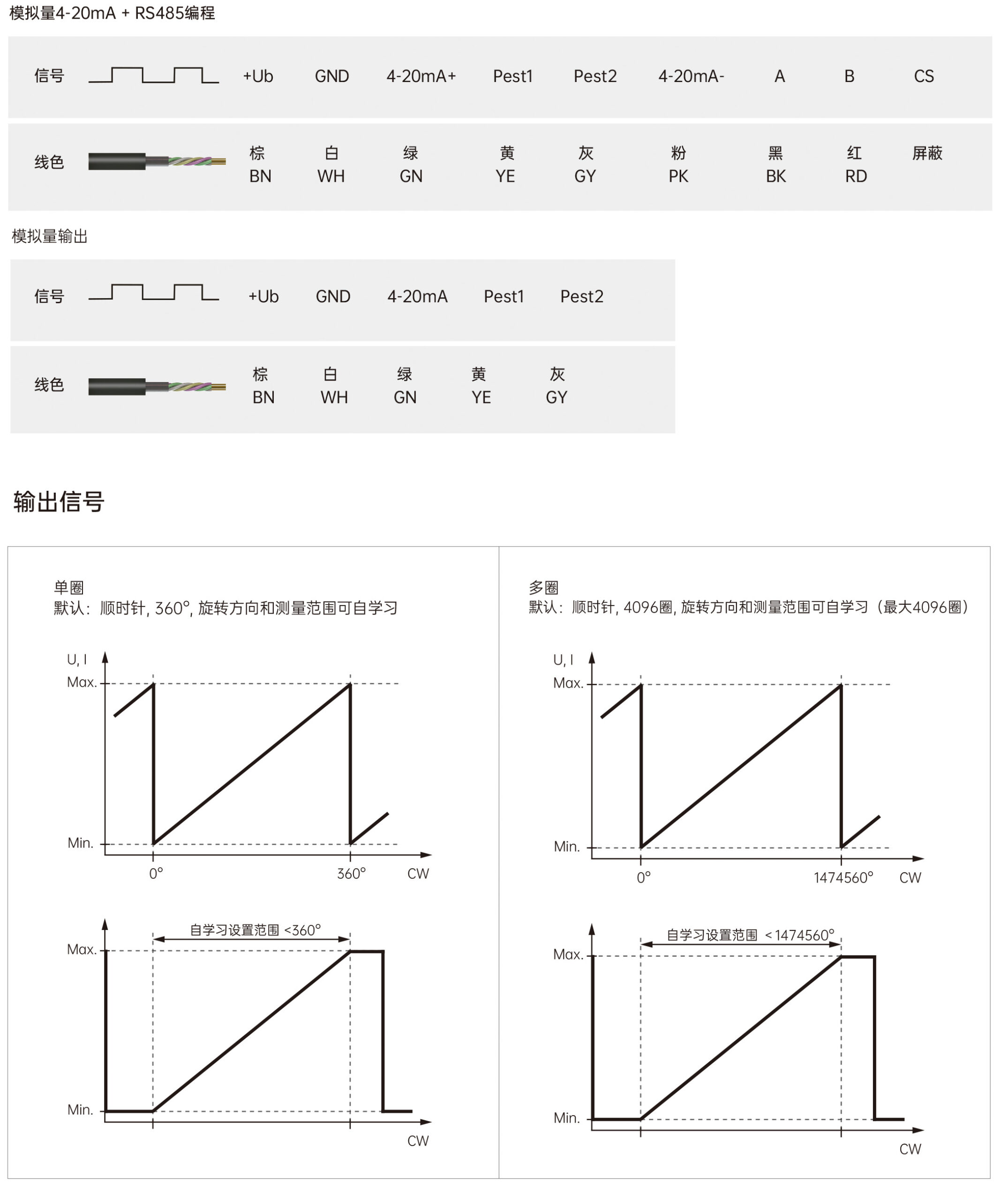

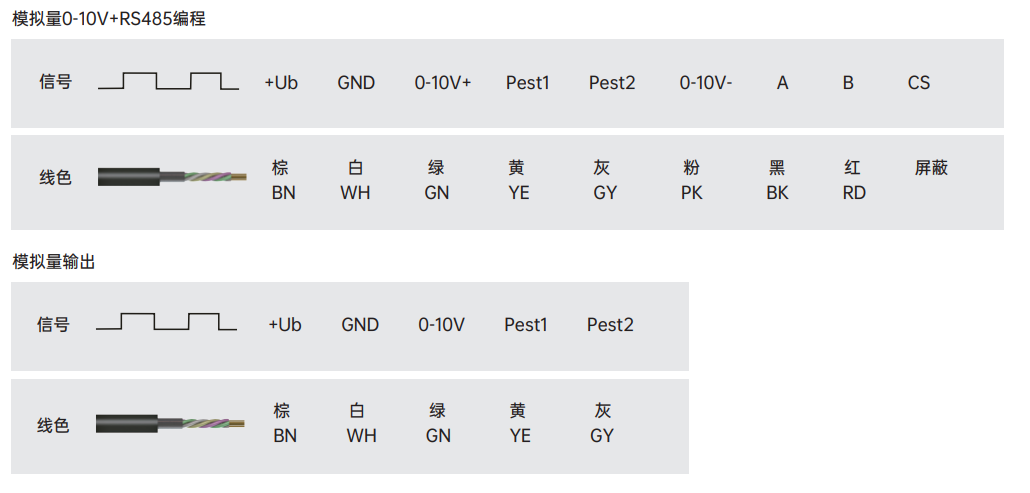

外部置位黄色线置位模拟量最小值，灰色线置位模拟量最大值，接通延时≥3s
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD 保护

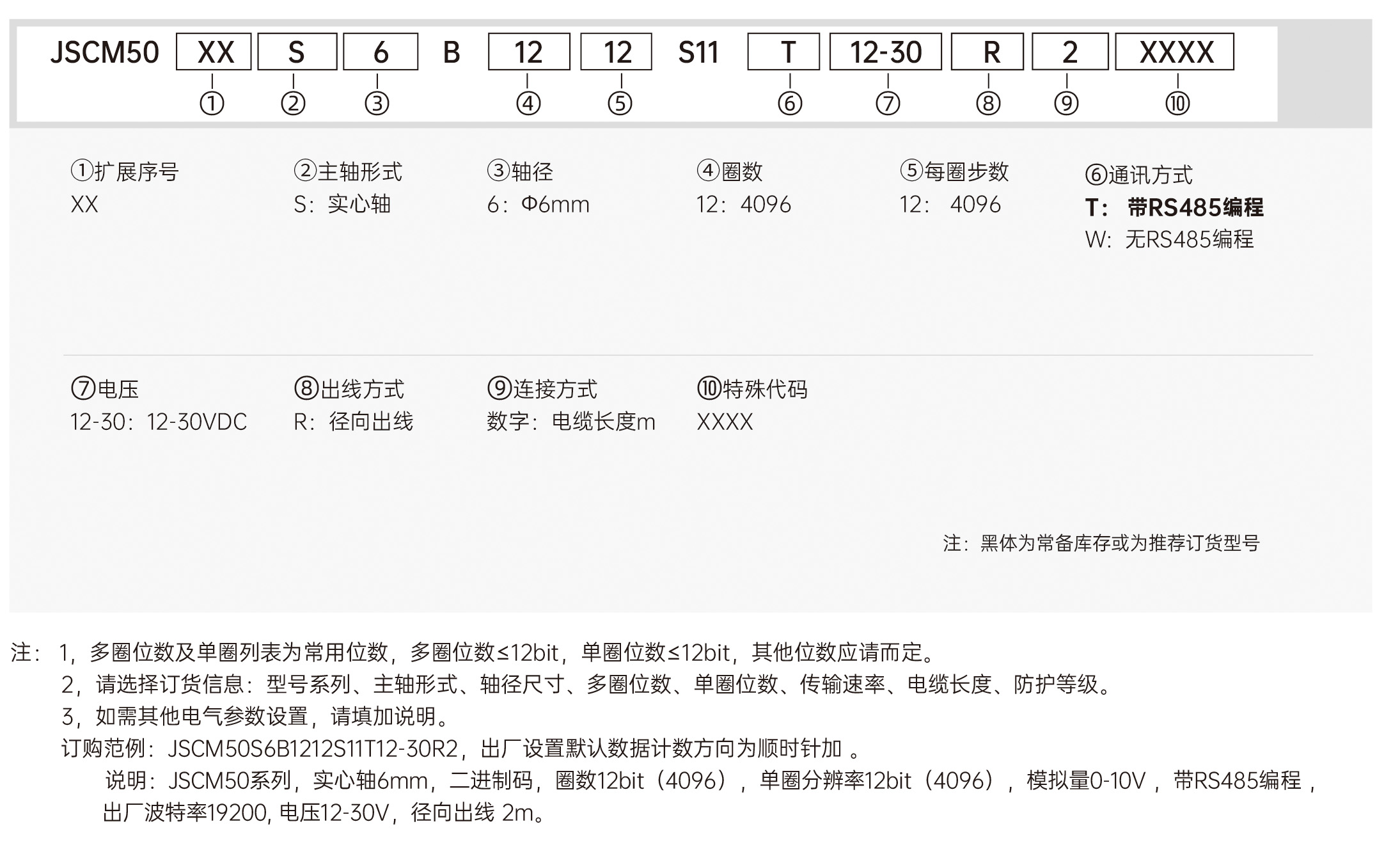

订购范例： JSCM50S6B1212S8T10-30R2
