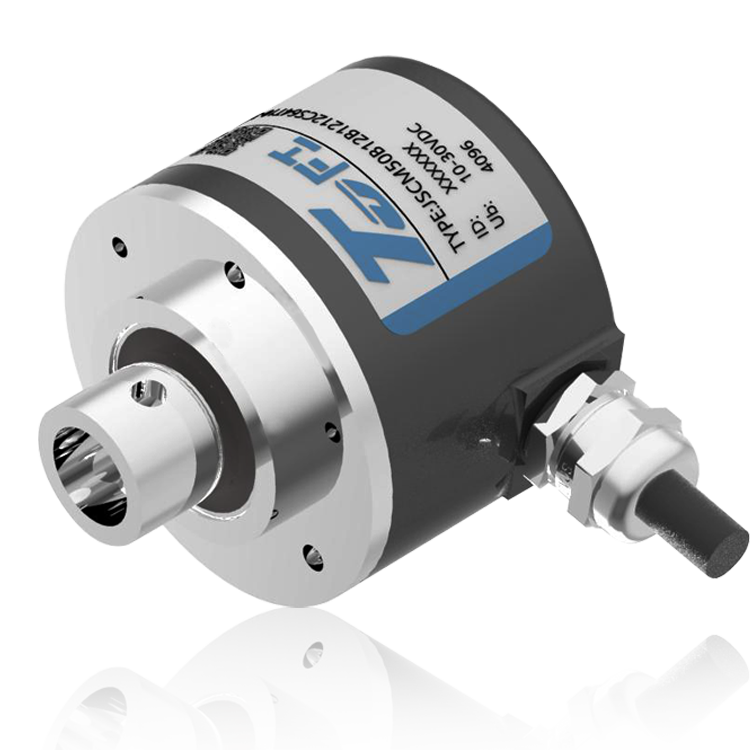

绝对值编码器

JSCM50B系列-Modbus-RTU

  • JSCM50B系列
  • 绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 外径 Φ50mm
  • 轴径 盲孔轴Φ12mm
  • 多圈分辨率 4096/12Bit
  • 单圈分辨率 4096/12Bit
  • 接口 Modbus-RTU + 2个限位开关输出
  • 工作电压 DC10-30V
  • 防护等级 IP66

技术参数

技术数据 –机械参数

轴径(mm)盲孔轴Φ12mm

防护等级IP66

每分钟最大转速3000rpm

最大轴负荷轴向≤30N; 径向≤60N

冲击50g,13ms

振动10g,10...2000Hz

主体材料铝合金

外壳材料铝合金(黑色)

工作温度-40℃...+85℃

贮存温度-40℃...+85℃

重量≈170g

出线方式径向出线

技术数据 –电气参数

工作电压DC10...30V

无负载时消耗电流<50mA

接口类型Modbus-RTU+限位开关量

传输速率4800、9600、19200、38400、115200bps可编程设置

输出码制二进制

从站地址可编程设置

计数方向可编程设置

外部置位可设置 接通延时>100ms

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

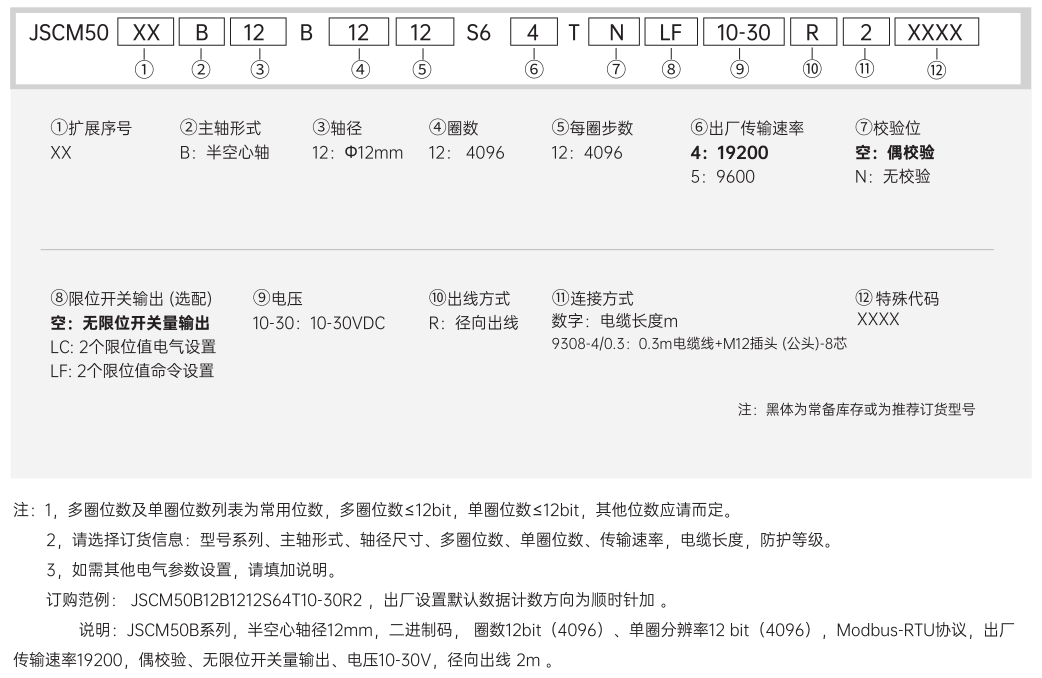

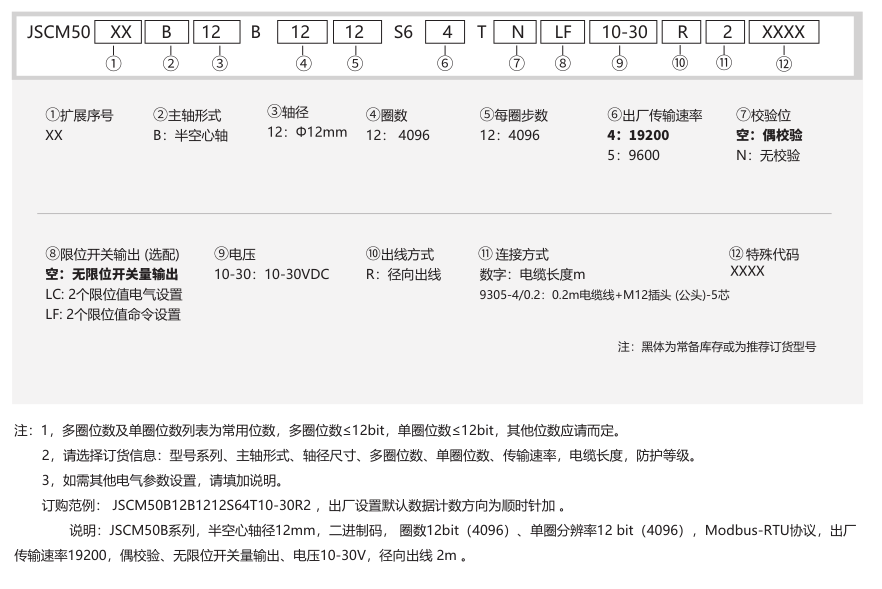

订货信息

订购范例:JSCM50B12B1212S64T10-30R2

端子配置

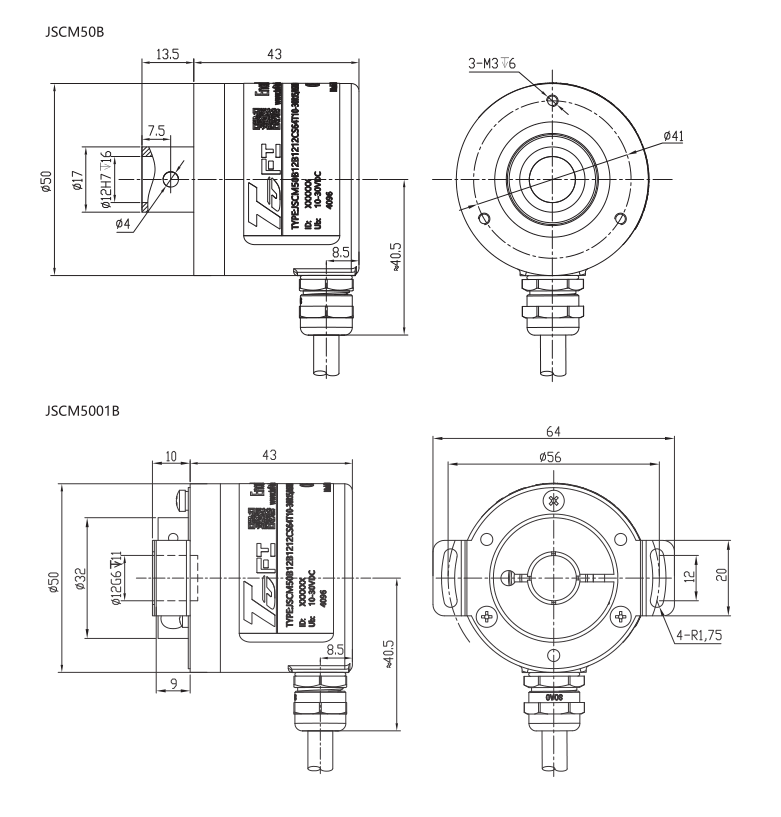

机械图

下载

文件名称文件缩略图文件大小下载链接
JSCM50B系列-Modbus-RTU3.99 M

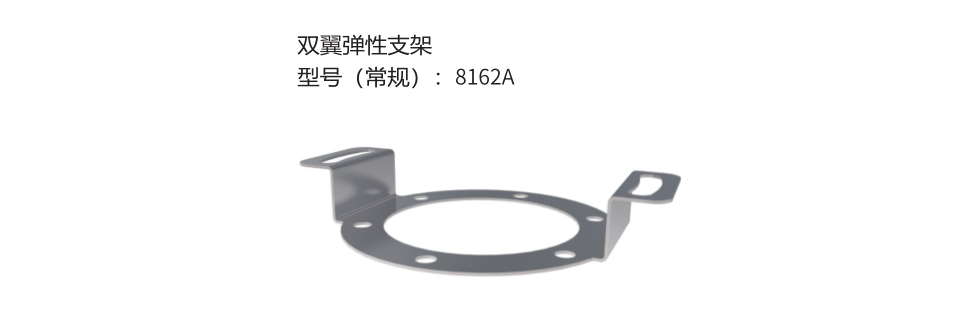

附件
