绝对值编码器

JSCA50S系列-CAN2.0B

  • 绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 多圈技术 机械齿轮组(无需电池)
  • 外径 Φ50mm
  • 轴径 实心轴 Φ6、Φ8mm
  • 分辨率 22Bit
  • 每圈步数 4096/12Bit
  • 圈数 1024/10Bit
  • 接口 CAN2.0B
  • 工作电压 DC5V、DC10-30V
  • 防护等级 IP54、IP65

技术参数

技术数据 –机械参数

实心轴 Φ6、Φ8mm

防护等级 IP54、IP65

每分钟最大转速3000RPM

最大轴负荷30N 轴向,60N 径向

冲击 50g,13ms

振动10g,10...2000Hz

主体材料铝合金

壳体材料铁壳+黑色喷涂

工作温度-40℃...+80℃

贮存温度-40℃...+80℃

重量≈120g

出线方式径向出线

技术数据 –电气参数

接口类型CAN2.0B

传输速率最大1MBit/s

线 性 度±0.5LSB

节点地址可编程设置

计数方向可编程设置

工作电压10…30VDC

空载电流≤80mA

符合标准CAN2.0 Part B passive,CAN 控制器基于 ISO 11898

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

电路保护浪涌保护 、反极性保护 、ESD保护

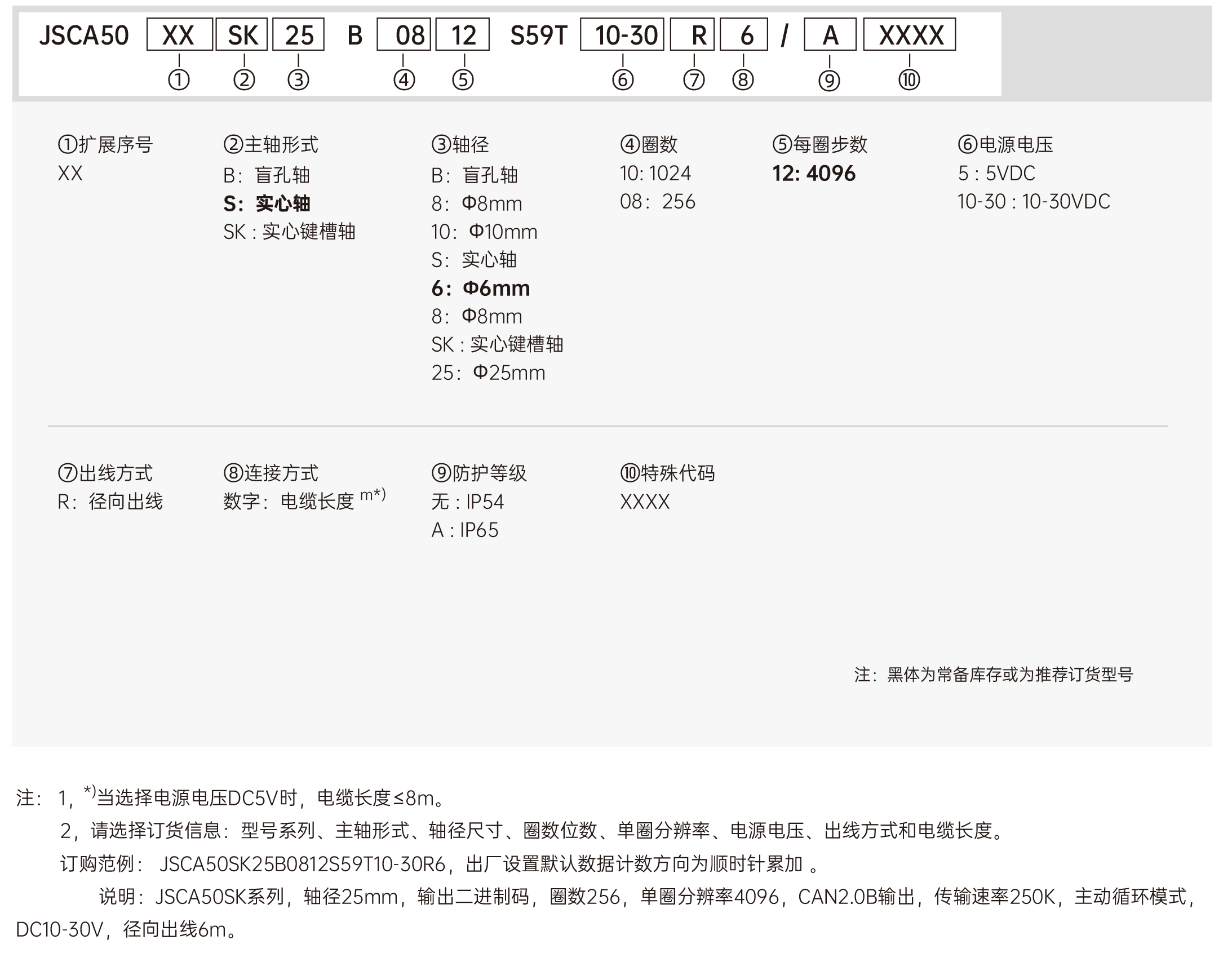

订货信息

订购范例:JSCA50SK25B0812S59T10-30R6

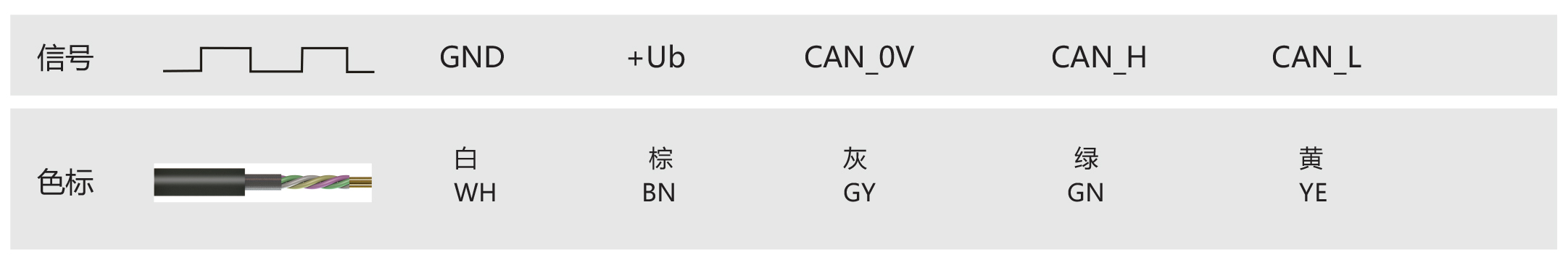

端子配置

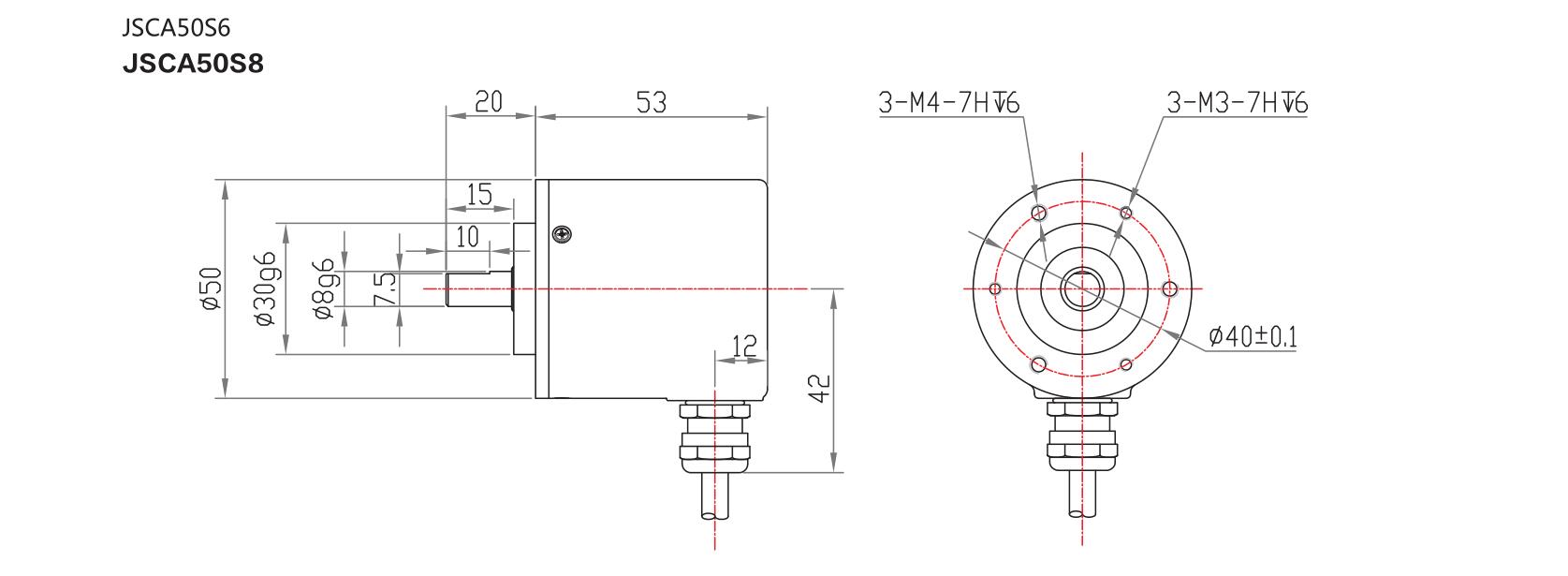

机械图

下载

文件名称文件缩略图文件大小下载链接
JSCA50 CAN2.0B绝对值编码器5.02 M
