- 多圈绝对值编码器
- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组无电池

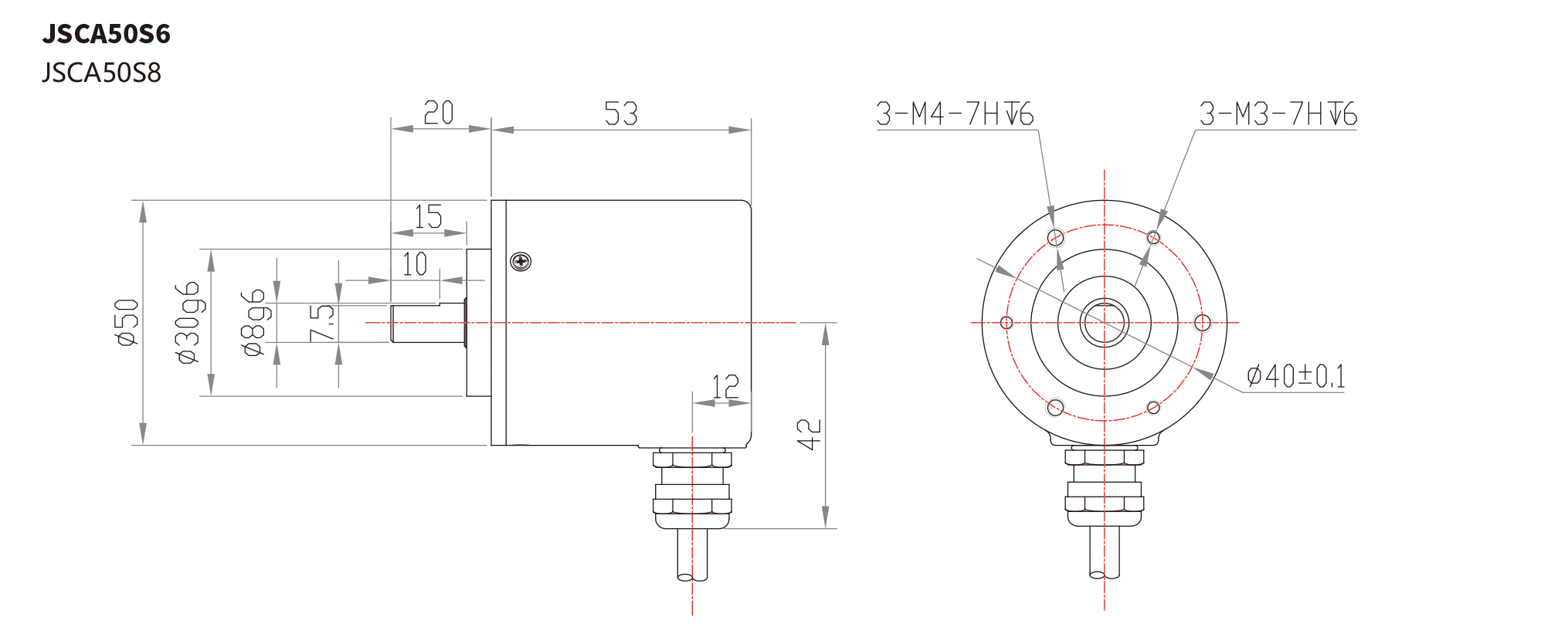

- 外径 Φ50mm
- 轴径 半空心轴 Φ8、 Φ10mm
- 分辨率 22 Bit
- 每圈步数 4096/12Bit
- 圈数 1024/10Bit
- 接口 SSI
- 工作电压 DC5V、DC10-30V
- 防护等级 IP54/IP65
轴半空心轴 Φ8、 Φ10mm
防护等级 IP54、IP65
每分钟最大转速3000RPM
最大轴负荷30N 轴向，60N 径向
冲击 50g，13ms
振动10g，10...2000Hz
主体材料铝合金
壳体材料铁壳+黑色喷涂
工作温度-40℃...+80℃
贮存温度-40℃...+80℃
重量≈120g
出线方式径向出线
工作电压DC5V、DC10-30V
无负载时消耗电流＜100mA
输出码制格雷码或二进制 可选
计数方向可设置(出厂默认面对转轴顺时针数据增加)
传输速率0.1...1Mbit/s
符合标准RS422
单圈分辨率12位/ 4096
多圈分辨率256或1024 可选
接口电路保护浪涌保护，反极性保护，ESD保护

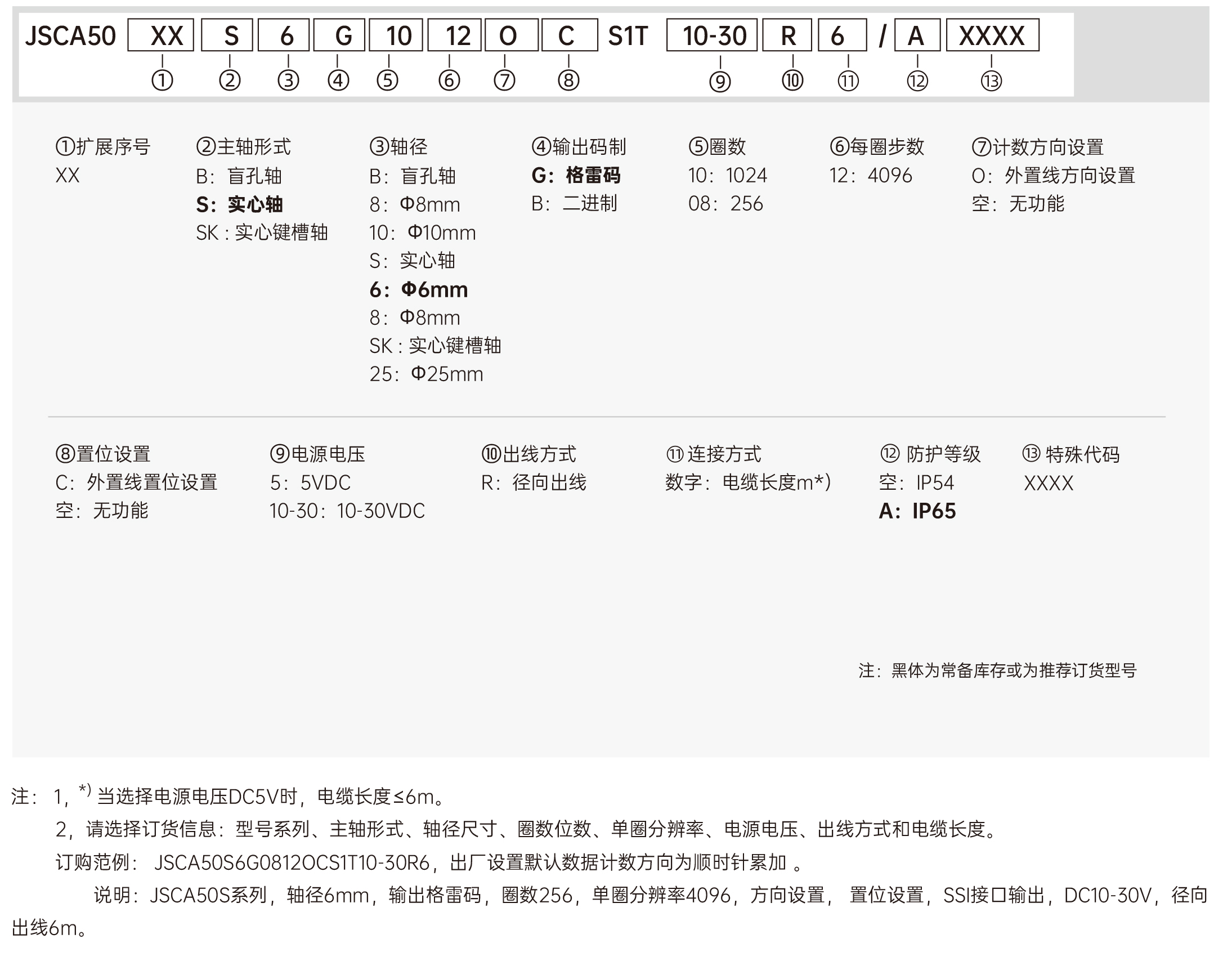

订购范例： JSCA50S6G0812OCS1T10-30R6
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| JSCA50 SSI绝对值编码器 | 5.03 M |  |
