绝对值编码器

JSCA50B系列-Modbus-RTU

感应原理 磁性
功能原理 多圈
多圈技术 机械齿轮组(无需电池)
外径 Φ50mm
轴径 盲孔轴 Φ8、Φ10mm
分辨率 22Bit
每圈步数 4096/12Bit
圈数 1024/10Bit
接口 Modbus-RTU
工作电压 DC5V、DC10-30V
防护等级 IP54、IP65

技术参数

技术数据 –机械参数

盲孔轴 Φ8、Φ10mm

防护等级 IP54、IP65

每分钟最大转速3000RPM

最大轴负荷30N 轴向,60N 径向

冲击 50g,13ms

振动10g,10...2000Hz

主体材料铝合金

壳体材料铁壳+黑色喷涂

工作温度-40℃...+80℃

贮存温度-40℃...+80℃

重量≈120g

出线方式径向出线

技术数据 –电气参数

输出形式 Modbus-RTU

波 特 率 4800 9600 19200 38400 115200 bps

输出码制 十六进制

地址范围 0-99

数据响应 2ms (9600 19200 38400 115200 bps)
5ms (4800bps)

空载电流≤80mA

线 性 度 ±0.5LSB

计数方向 可设置 ( 出厂默认面对转轴顺时针数据增加

外部置位 时针数据增加 外部置位

抗 干 扰 EN61000-6-2

发射干扰 EN61000-6-4

电路保护浪涌保护 、反极性保护 、ESD 保护

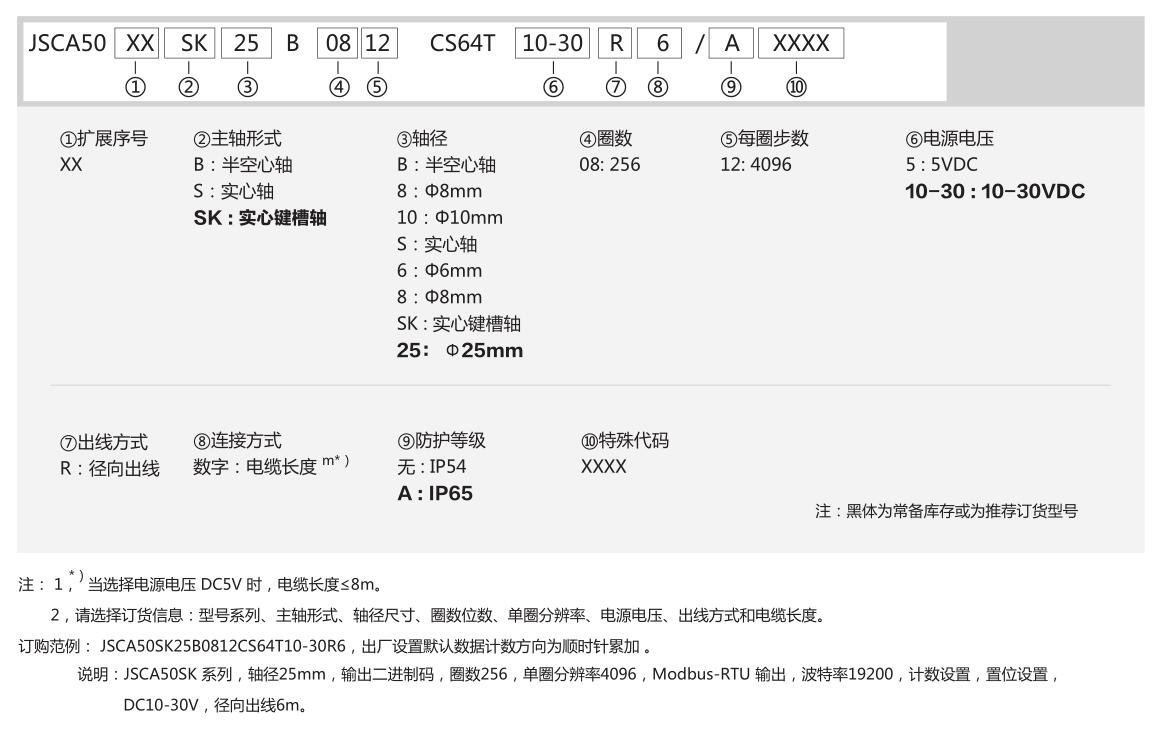

订货信息

订购范例: JSCA50SK25B0812CS64T10-30R6

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
JSCA50-Modbus-RTU绝对值编码器4.94 M

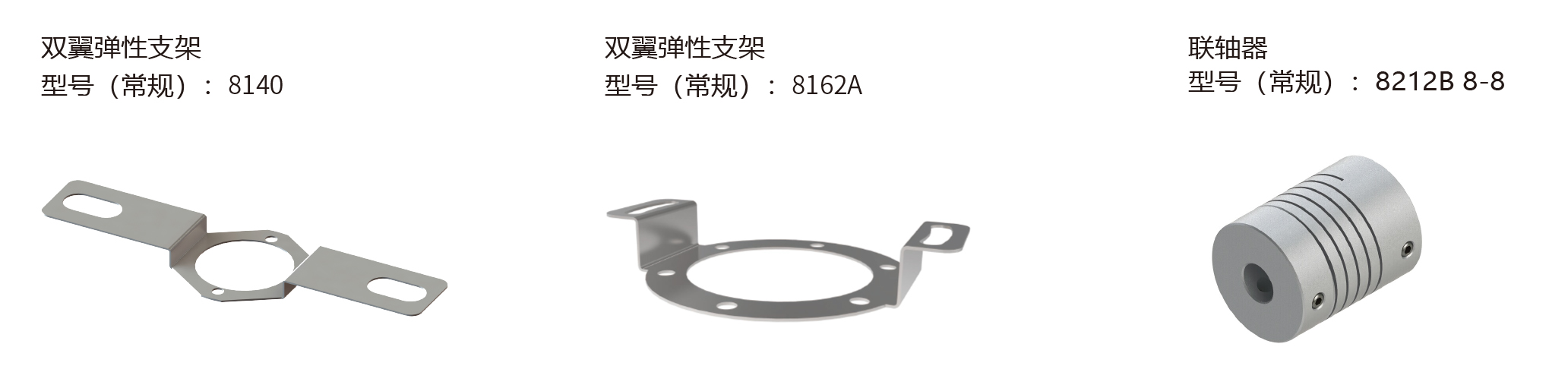

附件
