- 绝对值编码器
- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组（无需电池）
- 外径 Φ50mm
- 轴径 盲孔轴 Φ8、Φ10mm
- 分辨率 22Bit
- 每圈步数 4096/12Bit
- 圈数 1024/10Bit
- 接口 CAN2.0B
- 工作电压 DC5V、DC10-30V
- 防护等级 IP54、IP65
轴盲孔轴 Φ8、Φ10mm
防护等级 IP54、IP65
每分钟最大转速3000RPM
最大轴负荷30N 轴向，60N 径向
冲击 50g，13ms
振动10g，10...2000Hz
主体材料铝合金
壳体材料铁壳+黑色喷涂
工作温度-40℃...+80℃
贮存温度-40℃...+80℃
重量≈120g
出线方式径向出线
接口类型CAN2.0B
传输速率最大1MBit/s
线 性 度±0.5LSB
节点地址可编程设置
计数方向可编程设置
工作电压10…30VDC
空载电流≤100mA
符合标准CAN2.0 Part B passive，CAN 控制器基于 ISO 11898
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
电路保护浪涌保护 、反极性保护 、ESD保护

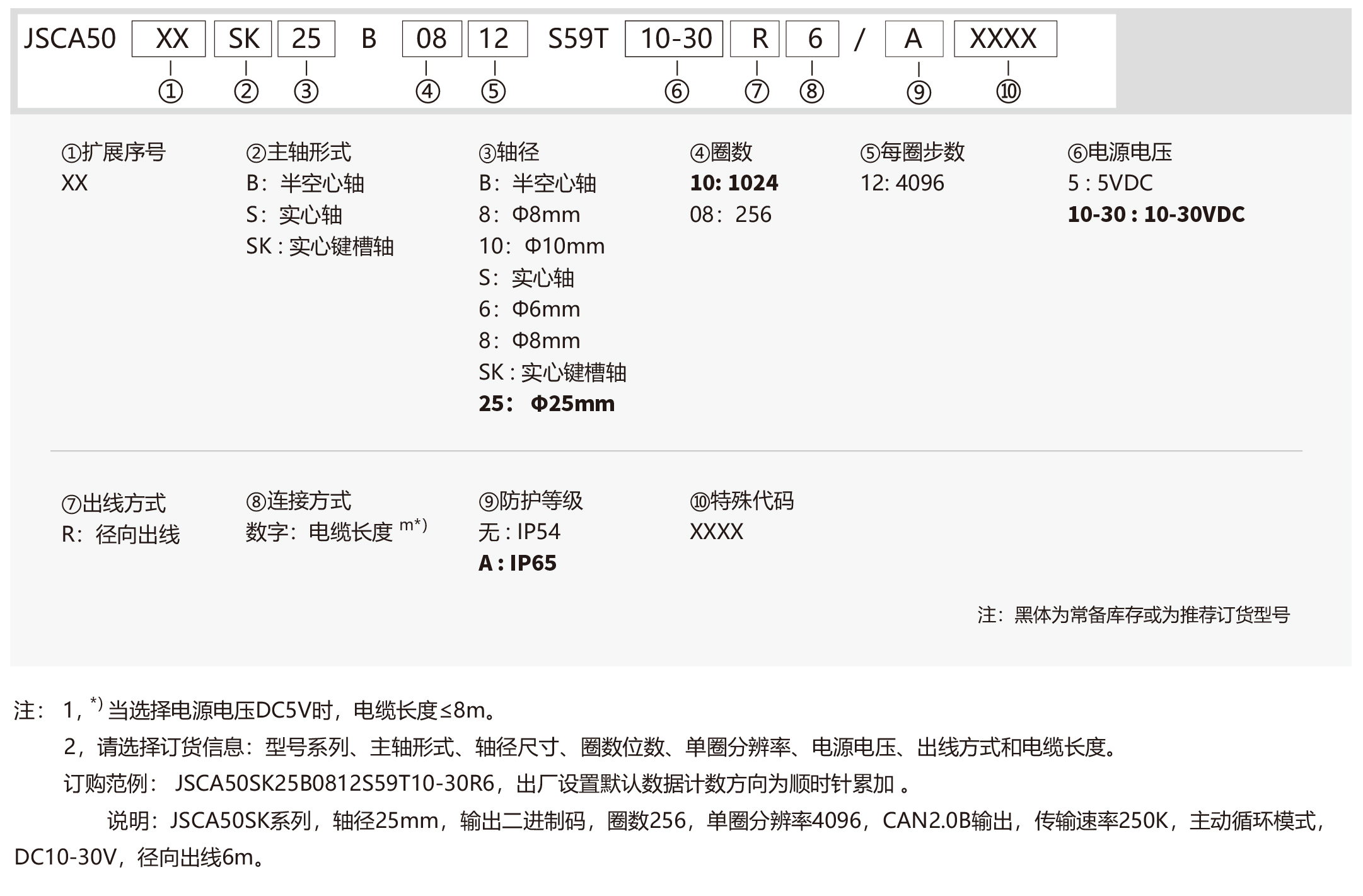

订购范例：JSCA50SK25B0812S59T10-30R6
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| JSCA50-CAN2.0B绝对值编码器 | 4.82 M |  |
