- 感应原理 光电
- 功能原理 单圈

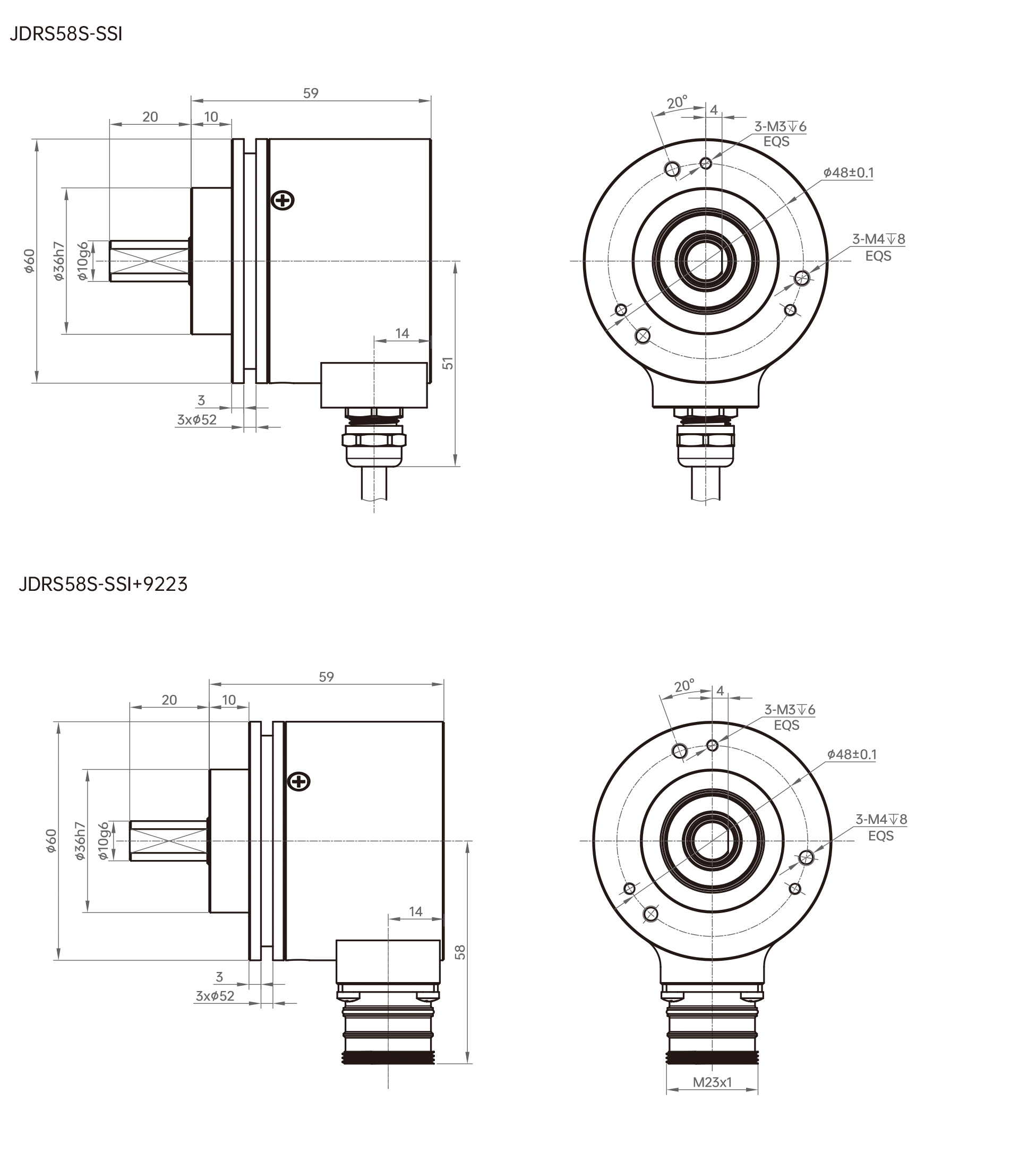

- 外径 Ø60mm
- 轴径 实心轴 Φ10mm
- 单圈分辨率 8-23Bit
- 接口 SSI
- 工作电压 10-30VDC
- 防护等级 IP65/IP67
- 连接 插头，M23，12针， 顺时针；插头，M23，12针，逆时针；直接出线
轴实心轴 Ø10mm
主体材料铝合金
壳体材料铝合金
最大轴负荷轴向≤40N； 径向≤80N
旋转速度6000RPM
冲击 100g，6ms
振动10g，10...2000Hz
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈300g
出线方式径向出线
连接插头, M23, 12针, 顺时针
插头, M23, 12针, 逆时针
直接出线
接口类型SSI
传输速率0.1-2MBit/s
输出码制格雷码或二进制
感应原理光电
功能原理单圈
绝对精度±0.011°
工作电压10...30VDC
无负载时消耗电流≤100mA
计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数
外部置位可设置 接通延时＞100ms，默认置位值零
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD保护

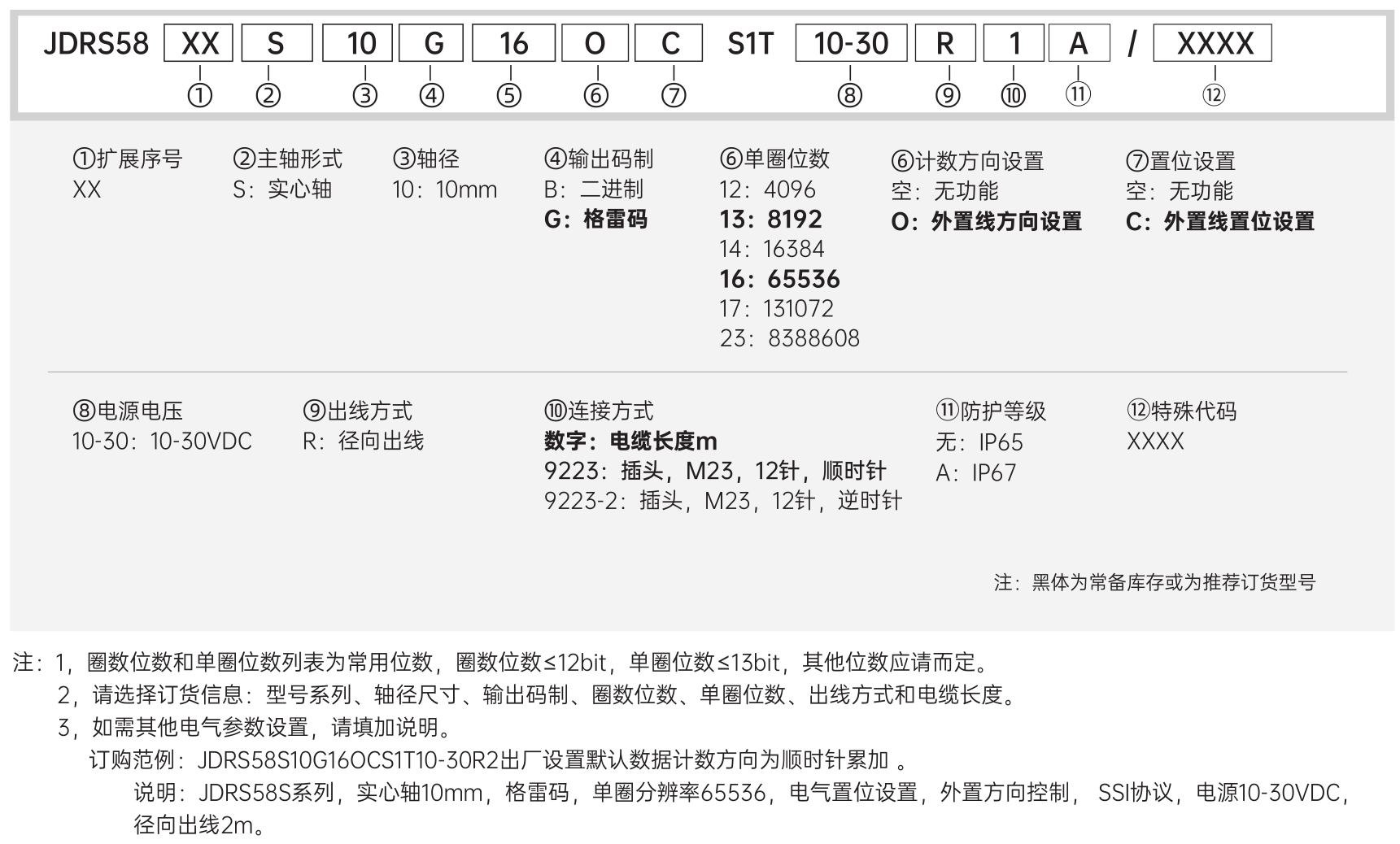

订购范例： JDRS58S10B16OCS1T10-30R2
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| 数 据 表 - JDRS58S【中文 CN】 | 0.59 M |  | ||
| 3D - JDRS58S10-9223 | step |  | 9.42 M | |
| TÜV CE 认证-AE 50684573 0001 |  | 1.62 M | |
