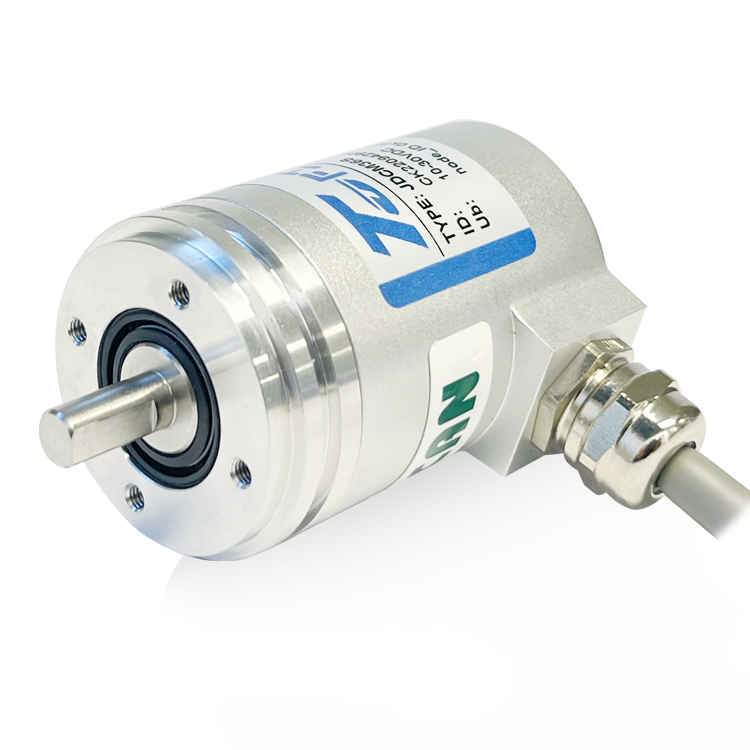

绝对值编码器

JDCM36S系列-SSI

  • 绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 多圈技术 机械齿轮组无电池
  • 外径 Φ36.5mm
  • 轴径 实心轴 Φ6mm
  • 分辨率 28Bit
  • 每圈步数 65536/16Bit
  • 圈数 4096/12Bit
  • 接口 SSI
  • 工作电压 10-30VDC
  • 防护等级 IP67

技术参数

技术数据 –机械参数

轴径(mm)实心轴 Φ6mm

防护等级IP67

每分钟最大转速3000rpm

最大轴负荷轴向≤20N; 径向≤40N

冲击100g,6ms

振动10g,10...2000Hz

主体材料铝合金

外壳材料铝合金

工作温度-40℃...+85℃

存储温度-40℃...+85℃

重 量≈130g(不包含电缆线)

出线方式径向出线

技术数据 –电气参数

接口类型SSI

传输速率0.1...1M/bit

输出码制格雷码或二进制

通讯标准RS422

工作电压10-30VDC

空载电流≤100mA

计数方向可设置 ( 出厂默认面对转轴顺时针数据增加)

外部置位可设置 接通延时>100ms

接口电路保护浪涌保护 、反极性保护 、ESD 保护

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

订货信息

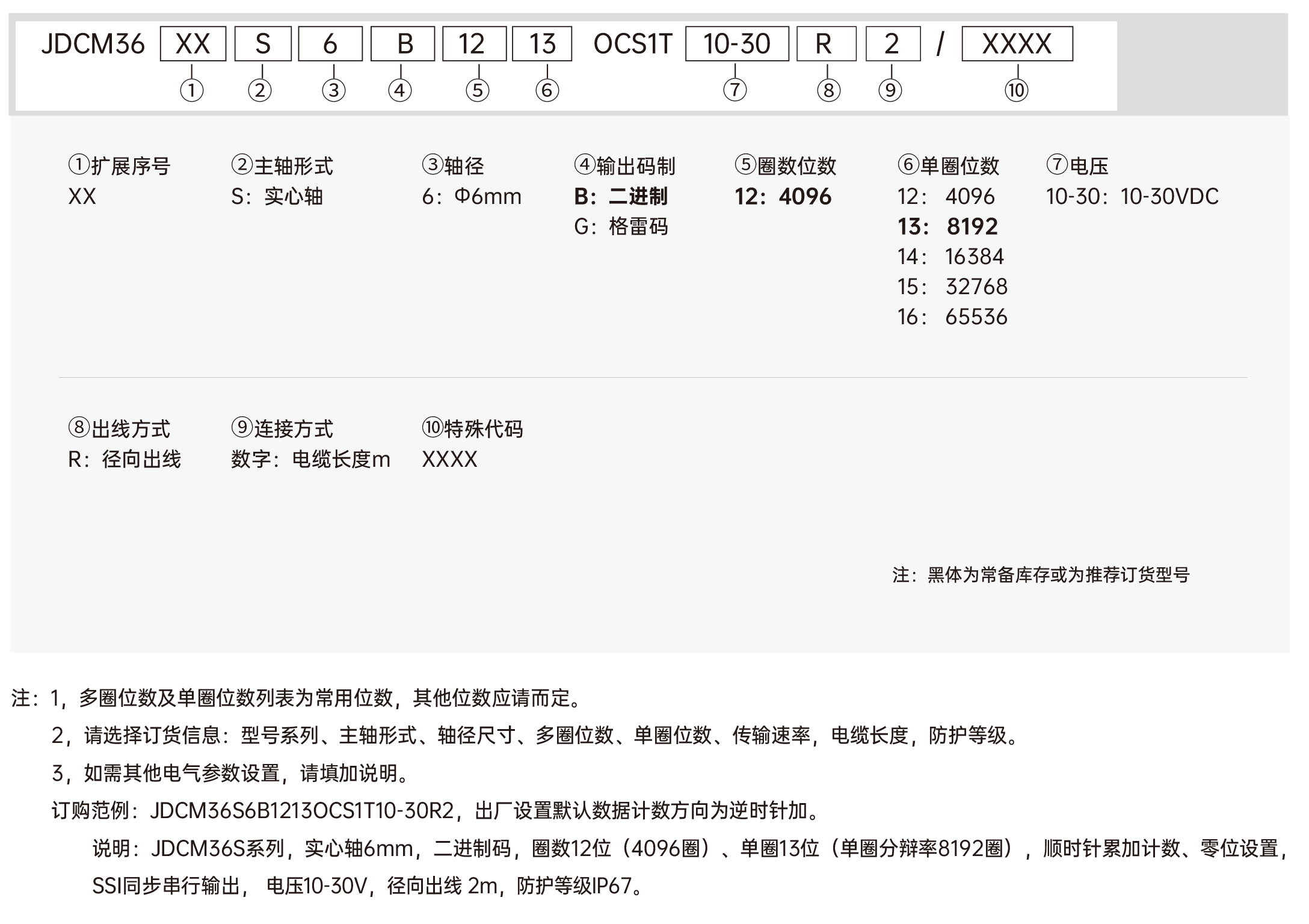

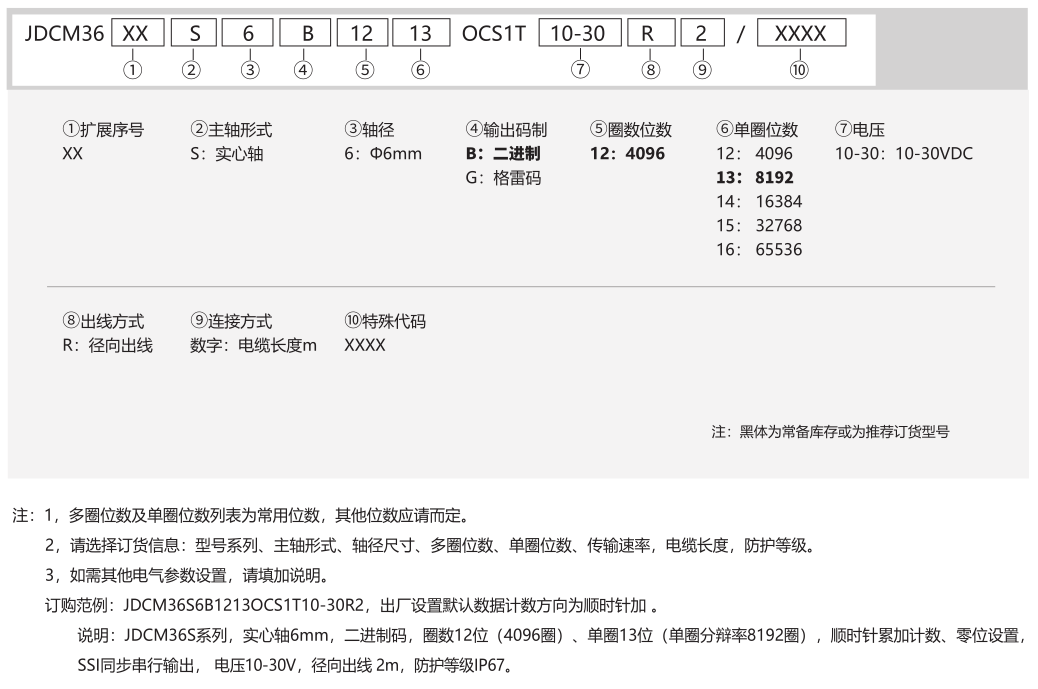

订购范例:JDCM36S6B1213OCS1T10-30R2

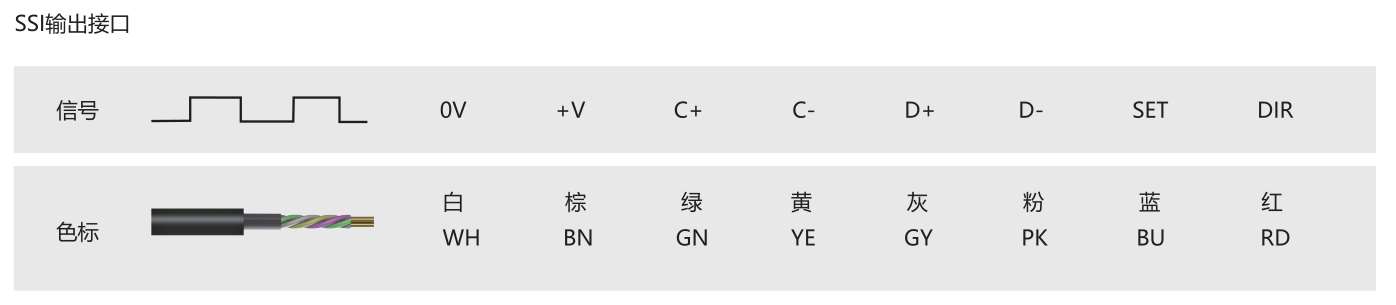

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
JDCM36S-SSI系列绝对值编码器1.83 M
