- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组无电池
- 外径 Φ36.5mm
- 轴径 实心轴 Φ6mm
- 每圈步数 65536/16Bit
- 圈数 4096/12Bit
- 接口 模拟量 4…20mA，RS485（选配）
- 工作电压 10…30VDC
- 防护等级 IP67
轴径（mm）实心轴 Φ6mm
防护等级IP67
每分钟最大转速3000rpm
最大轴负荷轴向≤20N； 径向≤40N
冲击100g，6ms
振动10g，10...2000Hz
主体材料铝合金
外壳材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈130g
出线方式径向出线
接口类型模拟量4-20mA
工作电压10...30VDC
波特率19200
输出码制RS485，ASCII码（如有需要，仅为微调使用）
绝对精度±0.8°
地址范围0-99
空载电流≤50mA
重复精度±2LSB
计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数

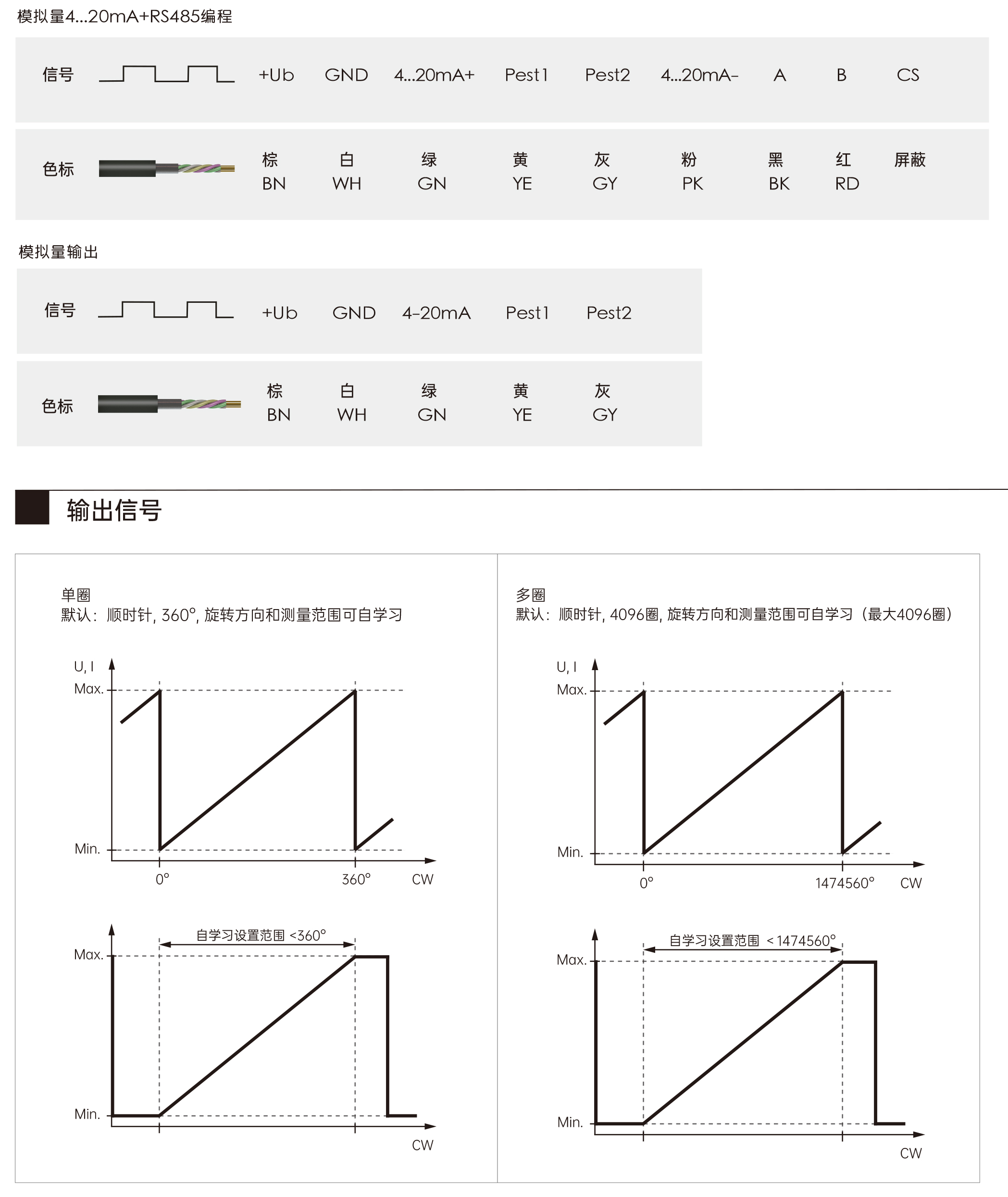

外部置位黄色线置位模拟量最小值，灰色线置位模拟量最大值
接通延时≥3s
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD 保护

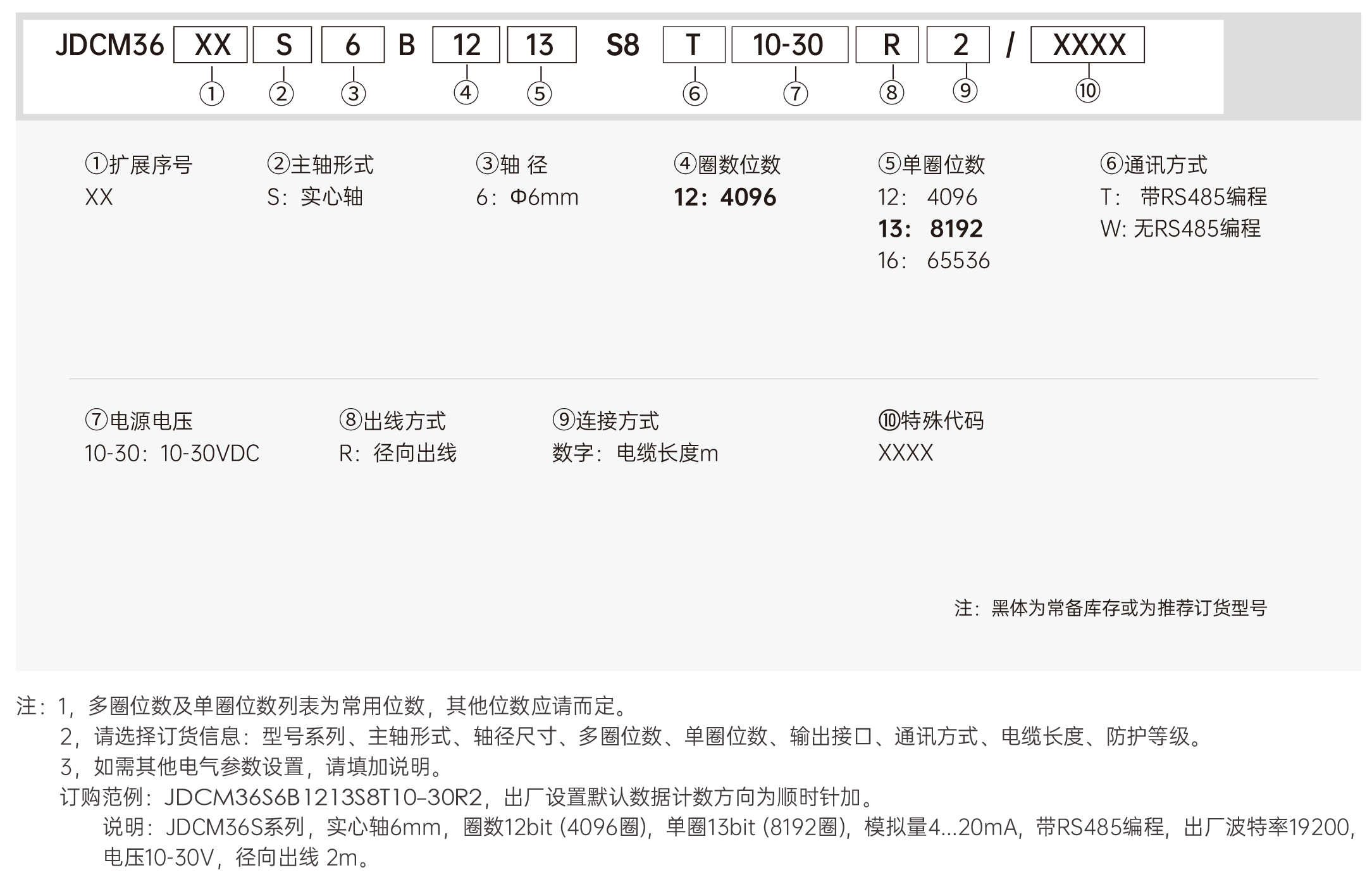

订购范例：JDCM36S6B1213S8T10-30R2
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| 数 据 表-JDCM36S - 4...20mA【中文 CN】 |  | 0.33 M |  | |
| 3D - JDCM36S6 | step |  | 1.13 M | |
| TÜV CE 认证-AE 50594504 0001 |  | 1.17 M | |
