绝对值编码器

JDCE3601B系列-CANopen

  • JDCE3601B系列
  • 绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 外径 Φ36.5mm
  • 轴径 盲孔轴Φ6、Φ8、Φ10mm
  • 分辨率 31Bit
  • 每圈步数 65536/16Bit
  • 圈数 32768/15bit
  • 接口 CANopen
  • 工作电压 10-30VDC
  • 防护等级 IP67

技术参数

技术数据 –机械参数

轴径(mm)盲孔轴Φ6、Φ8、Φ10mm

防护等级DIN EN 60529 IP67

每分钟最大转速4000rpm

最大轴负荷轴向≤40N; 径向≤20N

冲击DIN EN 600068-2-27 100g,6ms

振动DIN EN 600068-2-6 10g,10...1000HZ

主体材料铝合金

外壳材料铝合金(SUS 304不锈钢可选)

工作温度-40℃...+85℃

存储温度-40℃...+85℃

重 量≈180g

出线方式M12 插头径向 (5芯针端);M12 插头轴向 (5芯针端)
电缆径向出线;电缆轴向出线

技术数据 –电气参数

工作电压10...30VDC

无负载时消耗电流<60mA

接口类型CANopen

传输速率最大1Mbit/s

输出码制二进制

从站地址可编程设置,默认125kbit/s

从站地址可编程设置,默认节点ID为20H

计数方向可编程设置

抗 干 扰EN61000-6-2

发射干扰EN 61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

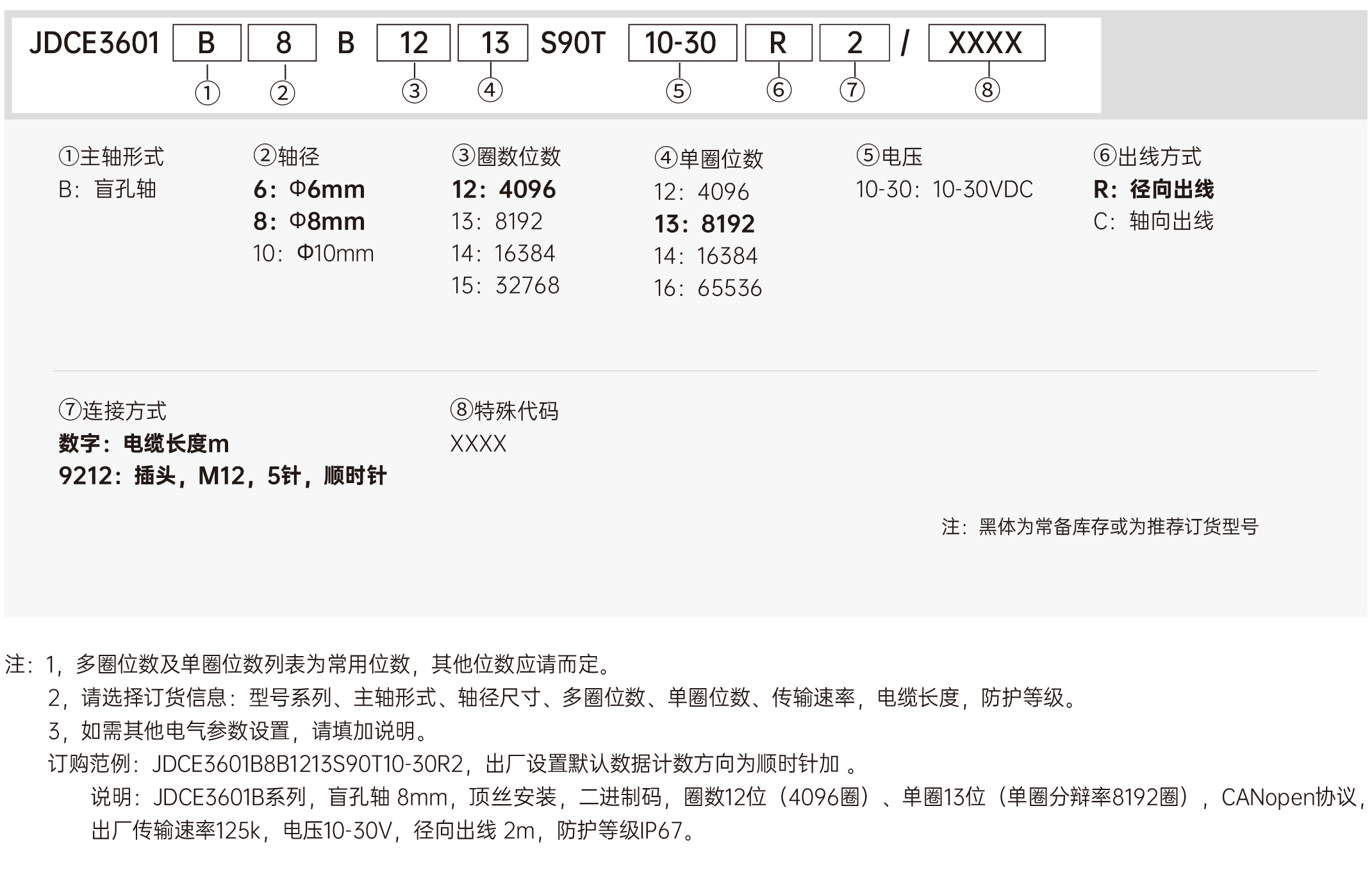

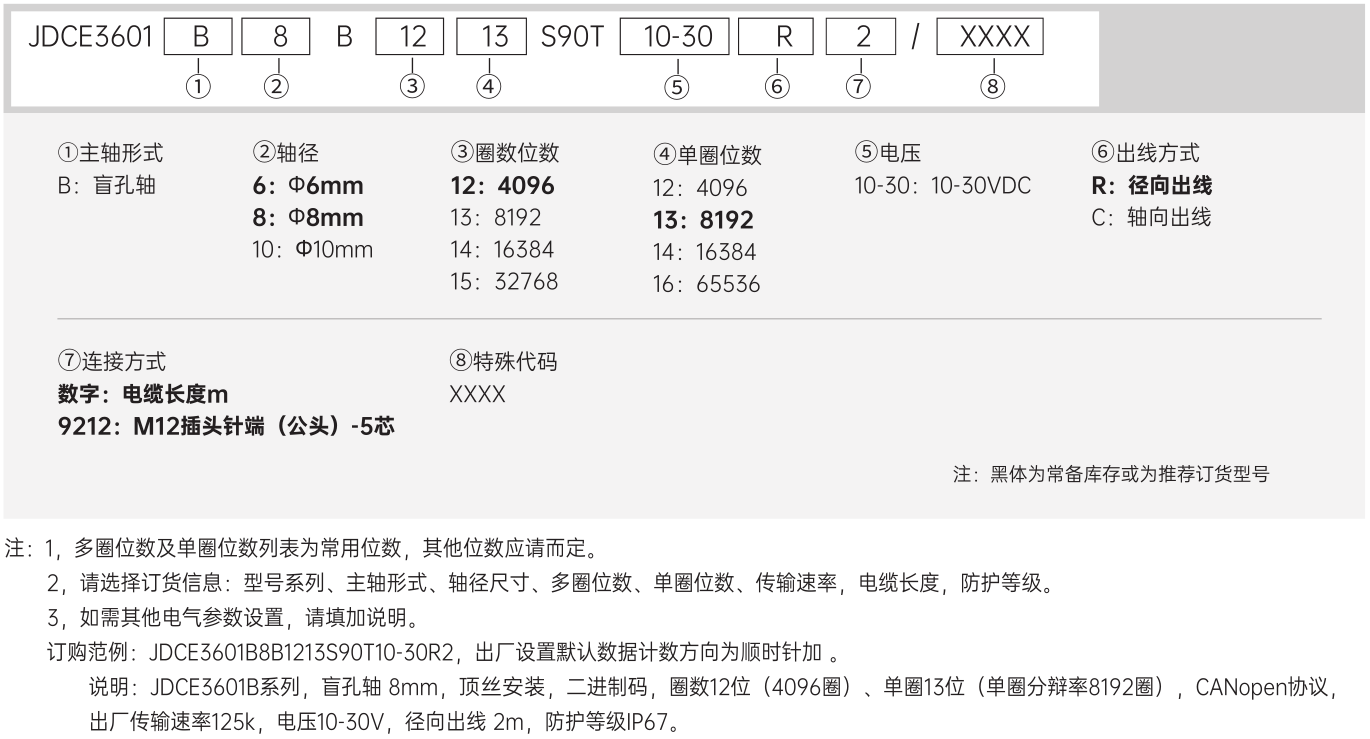

订货信息

订购范例:JDCE3601B8B1213S90T10-30R2

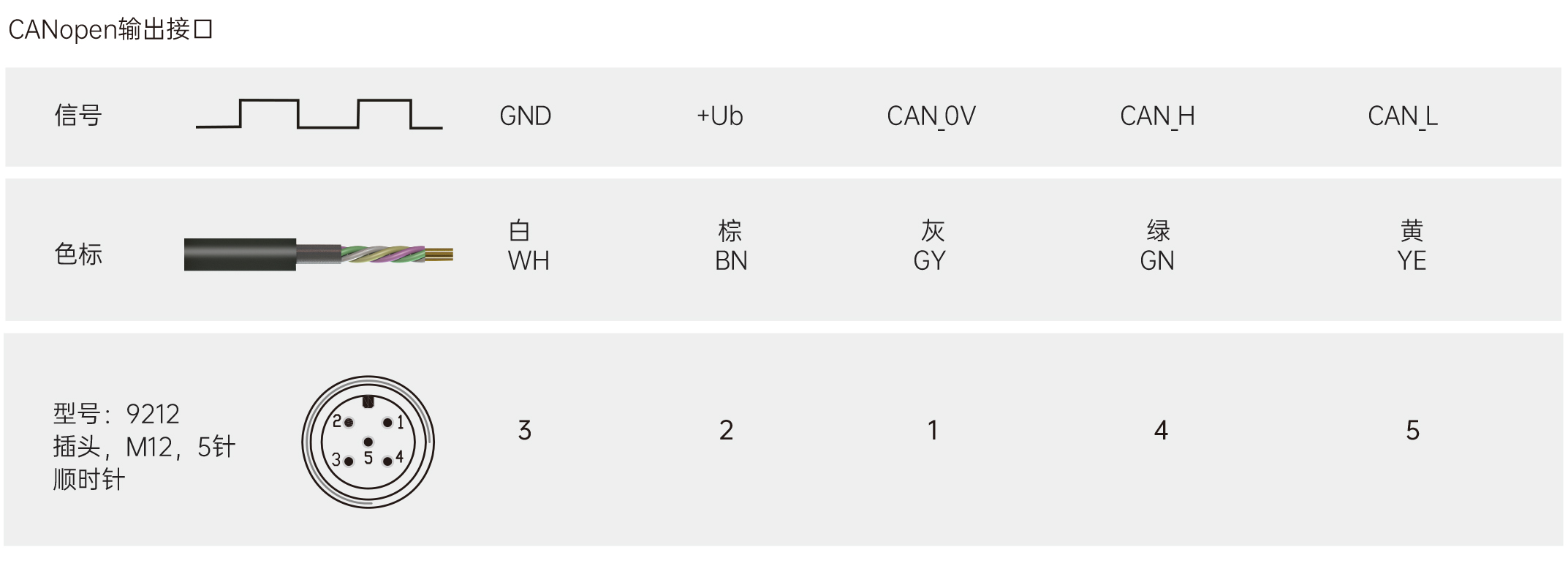

端子配置

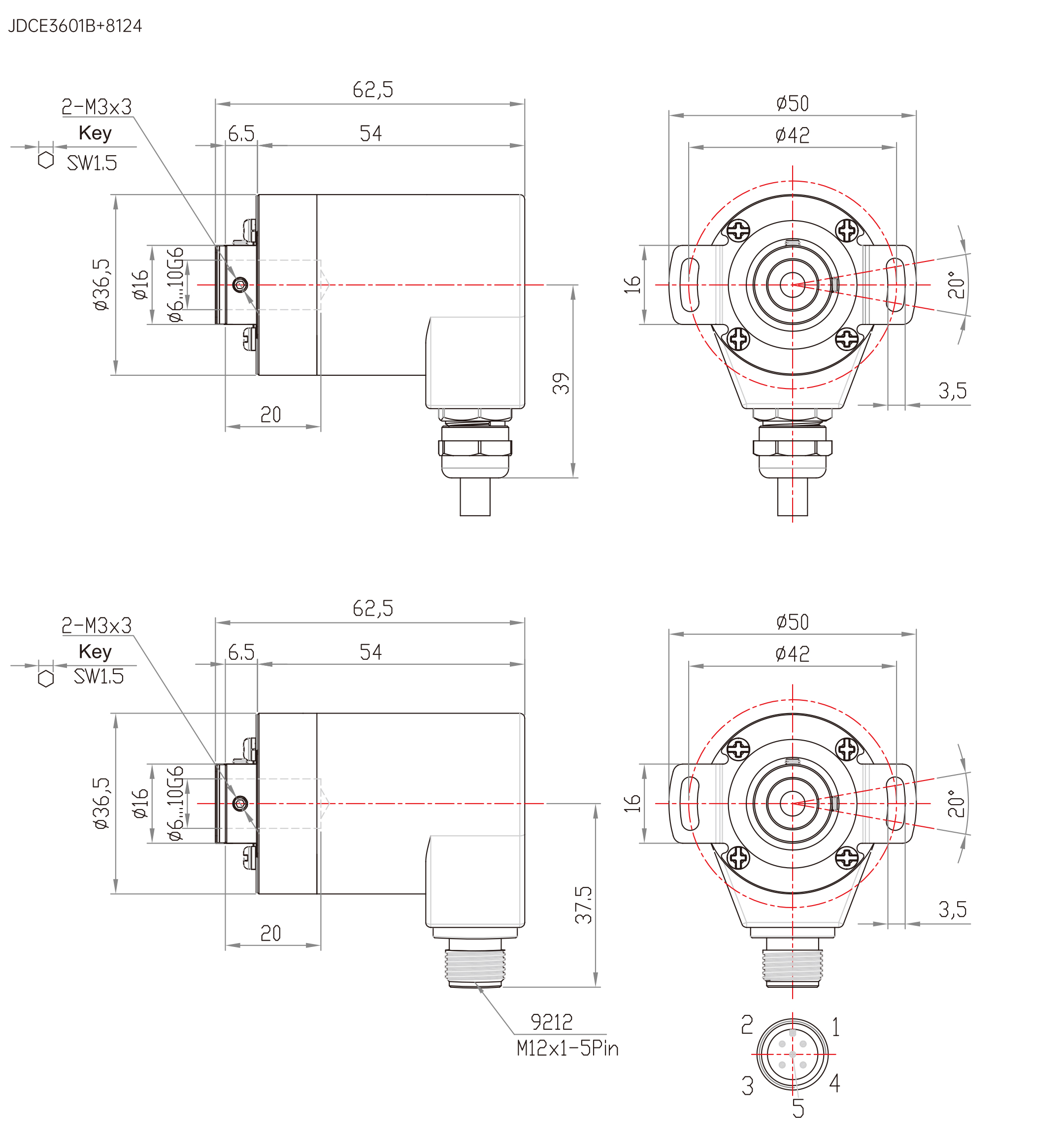

机械图

下载

文件名称文件缩略图文件大小下载链接
JDCE3601B-CANopen系列绝对值编码器2.31 M

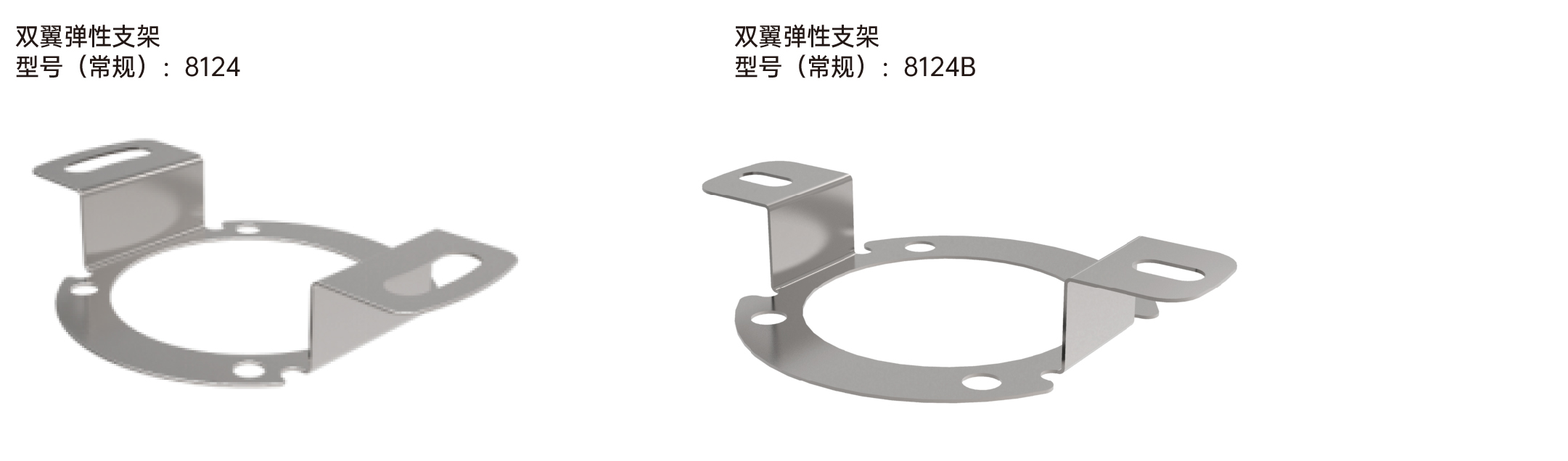

附件
