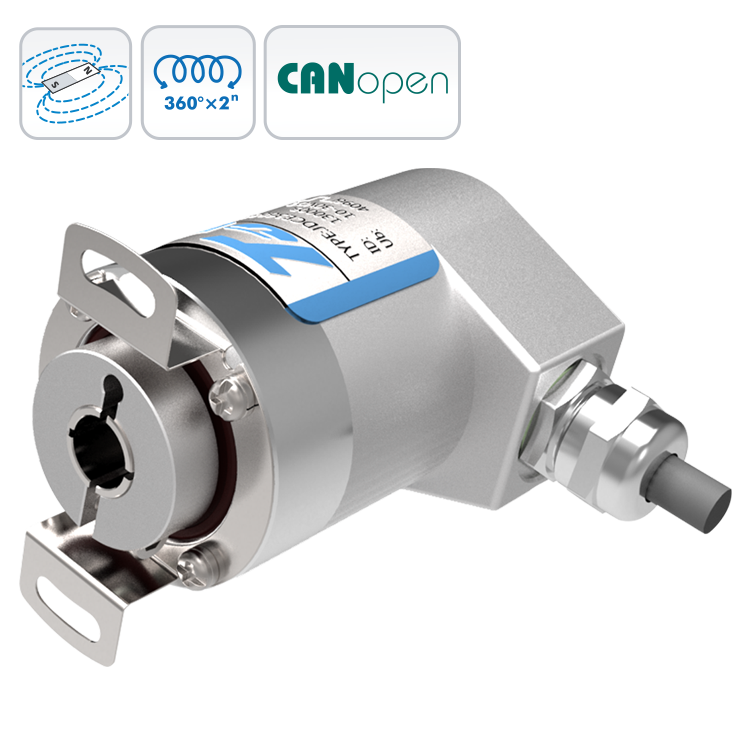

- 感应原理 磁性
- 功能原理 多圈
- 外径 Φ36.5mm
- 轴径 盲孔轴Φ6、Φ8mm
- 分辨率 31Bit
- 每圈步数 65536/16Bit
- 圈数 32768/15bit
- 接口 CANopen
- 工作电压 10-30VDC
- 防护等级 IP67

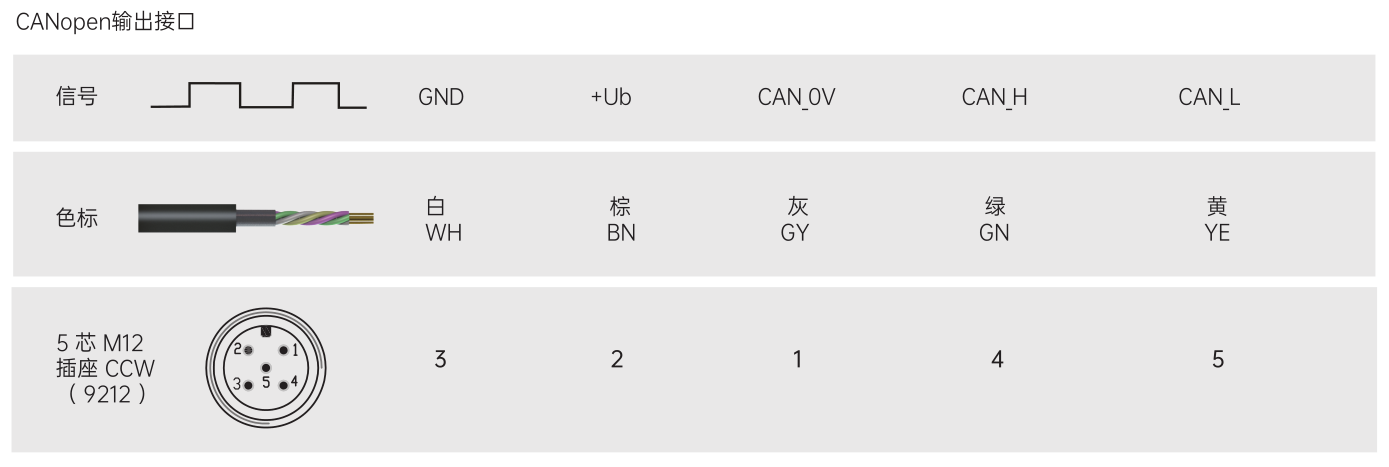

- 连接 插头，M12，5针，顺时针；直接出线
轴径（mm）盲孔轴 Φ6、Φ8mm
防护等级DIN EN 60529 IP67
每分钟最大转速4000rpm
最大轴负荷轴向≤20N; 径向≤40N
冲击DIN EN 600068-2-27 100g，6ms
振动DIN EN 600068-2-6 10g，10...1000HZ
主体材料铝合金
外壳材料铝合金（SUS 304不锈钢可选）
工作温度-40℃...+85℃
存储温度-40℃...+85℃
重 量≈180g
出线方式径向出线；轴向出线
接口类型CANopen
传输速率最大1Mbit/s
输出码制二进制
工作电压10...30VDC
无负载时消耗电流＜60mA
从站地址可编程设置，默认125kbit/s
从站地址可编程设置，默认节点ID为20H
计数方向可编程设置
抗 干 扰EN61000-6-2
发射干扰EN 61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD 保护

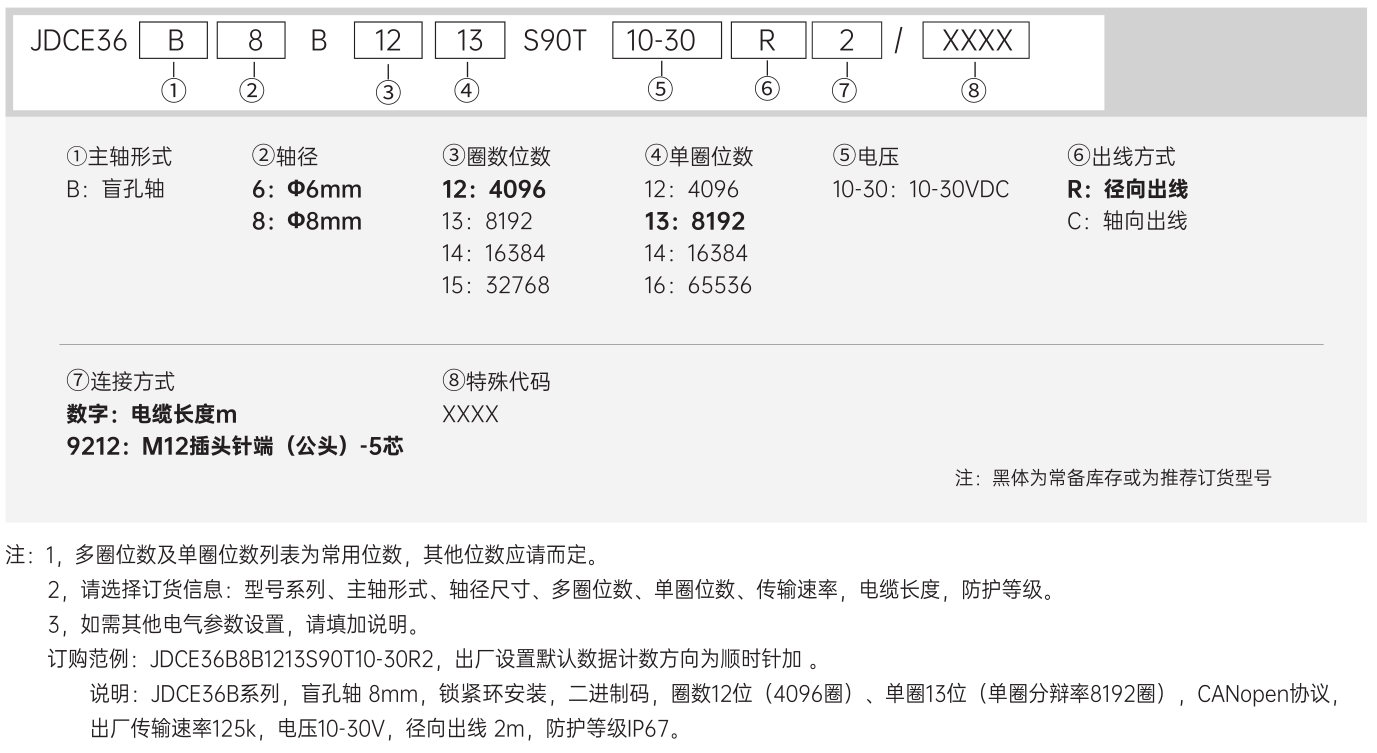

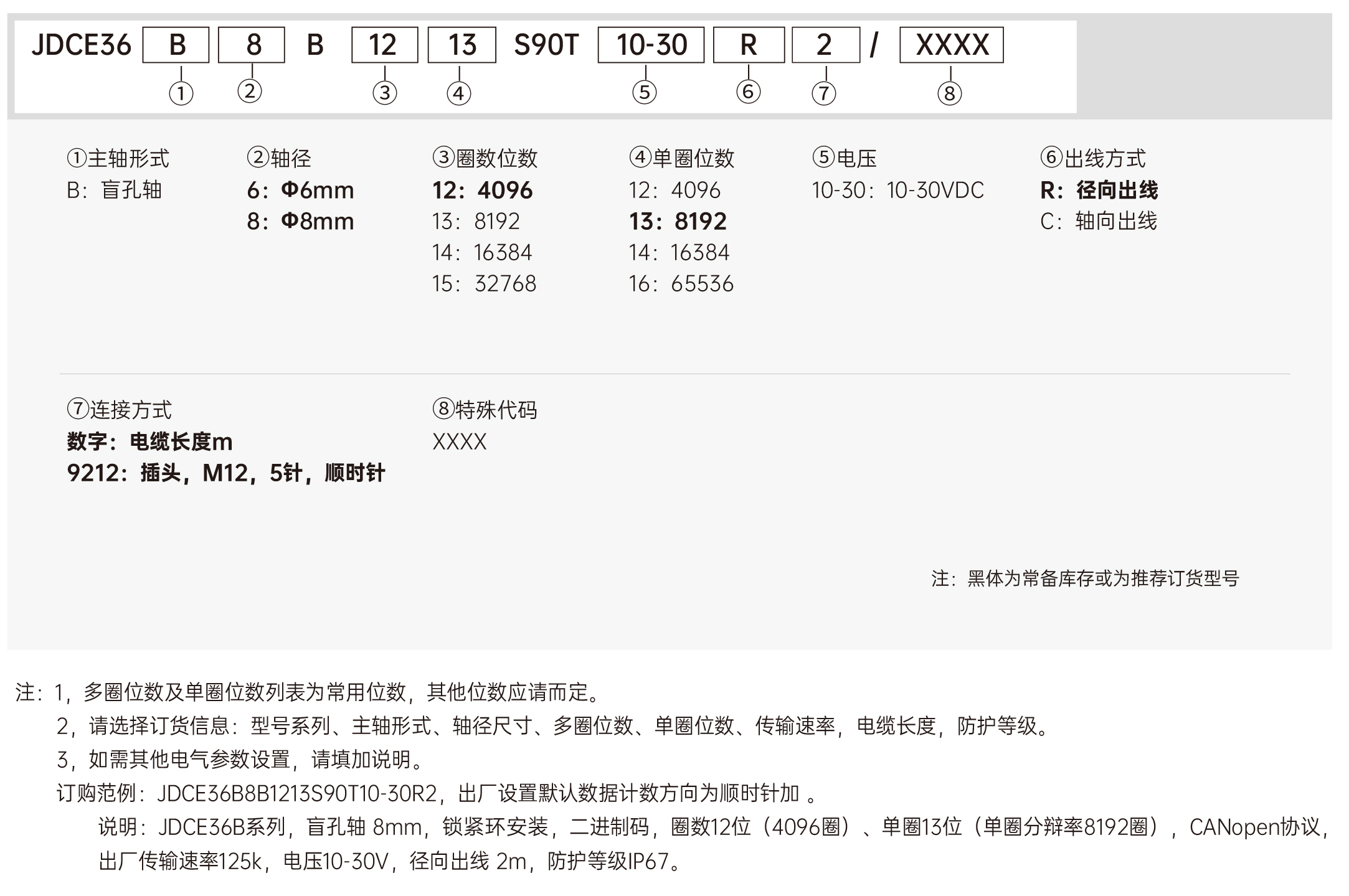

订购范例：JDCE36B8B1213S90T10-30R2
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| 数 据 表-JDCE36B CANopen |  | 3.52 M |  | |
| TÜV CE认证-AE 50594504 0001 |  | 1.17 M | |
