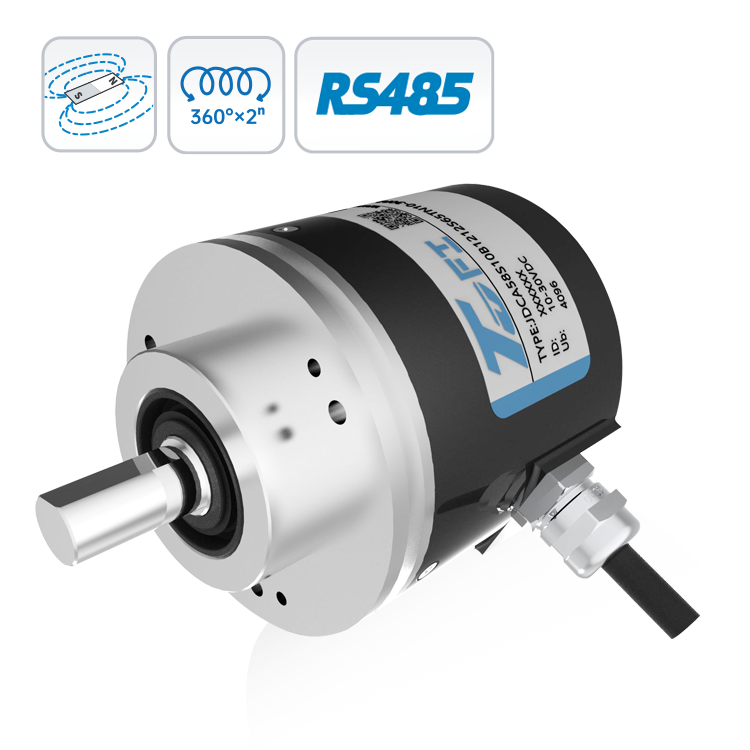

- 绝对值编码器
- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组无电池

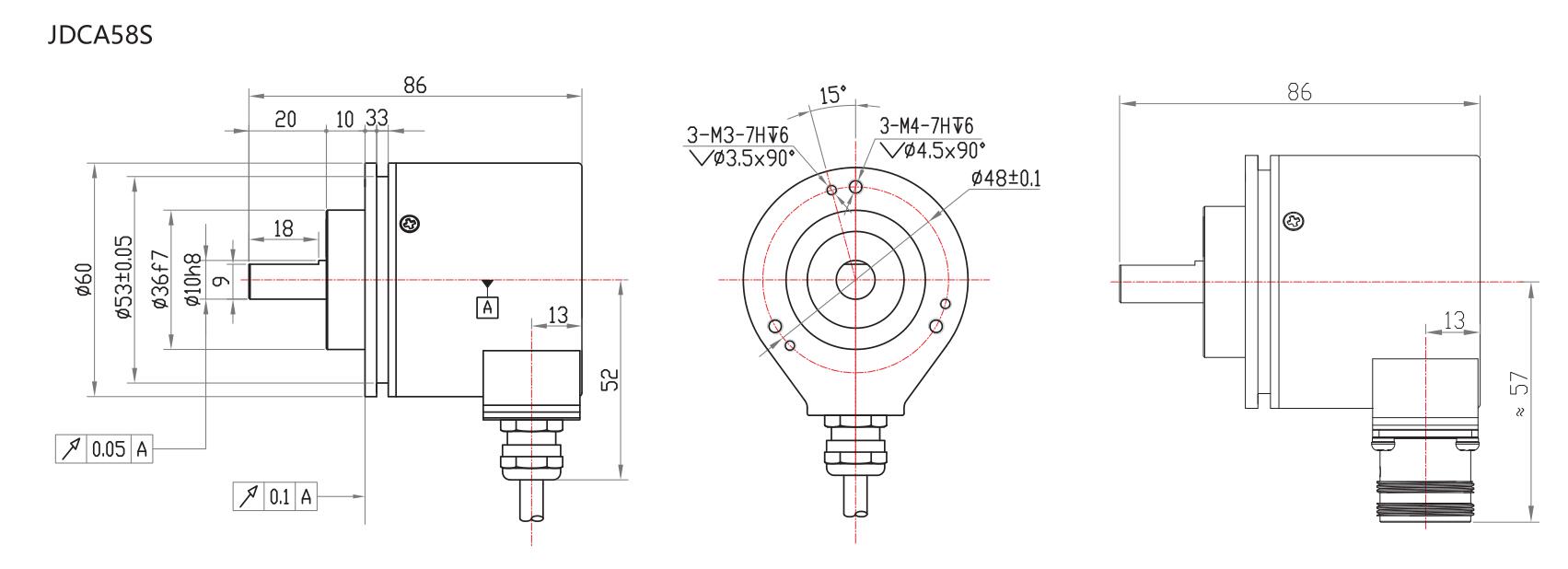

- 外径 Φ60mm
- 轴径 实心轴 Φ10mm
- 分辨率 25Bit
- 每圈步数 8192/13Bit
- 圈数 4096/12Bit
- 接口 RS485
- 工作电压 10-30VDC
- 防护等级 IP65
轴实心轴 Φ10mm
防护等级 IP65/IP67
每分钟最大转速6000RPM
最大轴负荷40N 轴向，80N 径向
冲击 100g，6ms
振动10g，10...2000Hz
主体材料铝合金
壳体材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈400g
出线方式径向出线

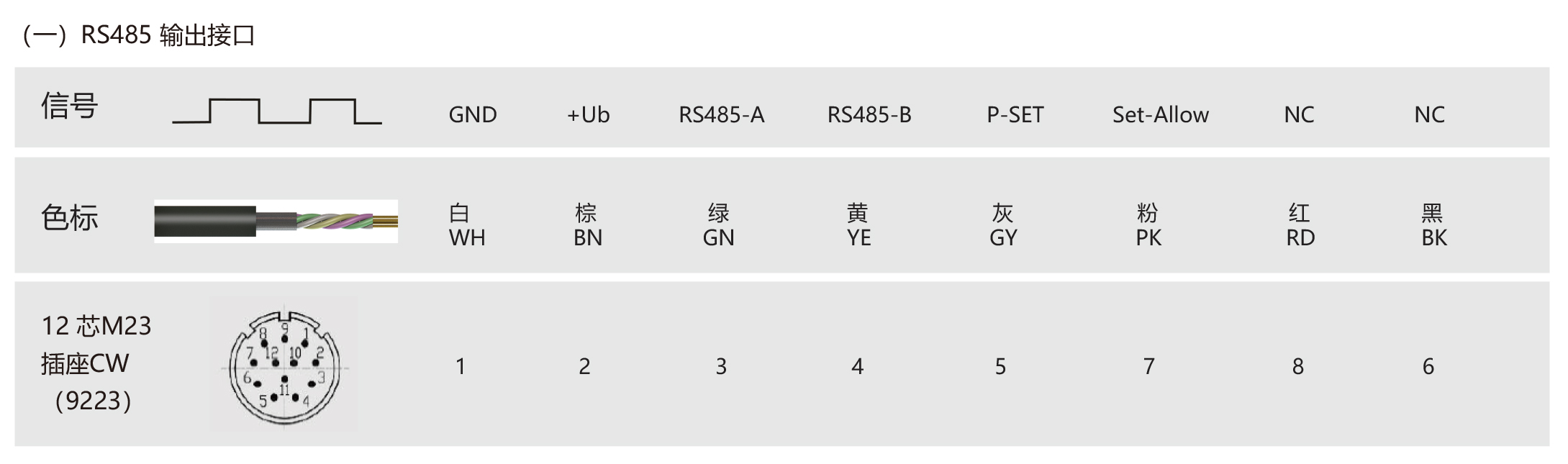

输出形式 RS485
波特率4800 9600 19200 38400 115200 bps
输出码制 16 位 ASCII 码
地址范围 0-99
数据响应 2ms （9600 19200 38400 115200 bps）
5ms （4800bps）
工作电压10...30VDC
空载电流≤100mA
线 性 度±0.5LSB
计数方向 可设置 (出厂默认面对转轴顺时针数据增加)
外部置位 可设置 接通延时＞100ms
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
电路保护 浪涌保护（1KV） 、反极性保护 、ESD 保护（8KV）

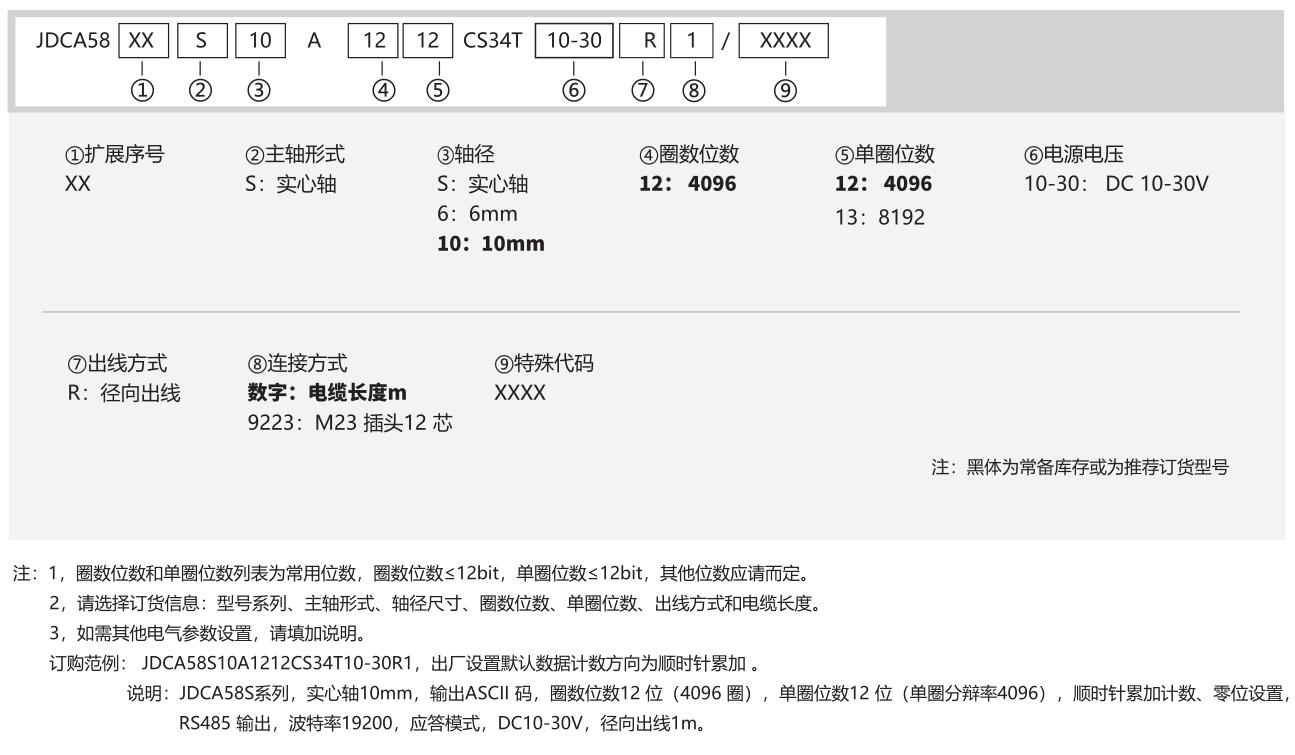

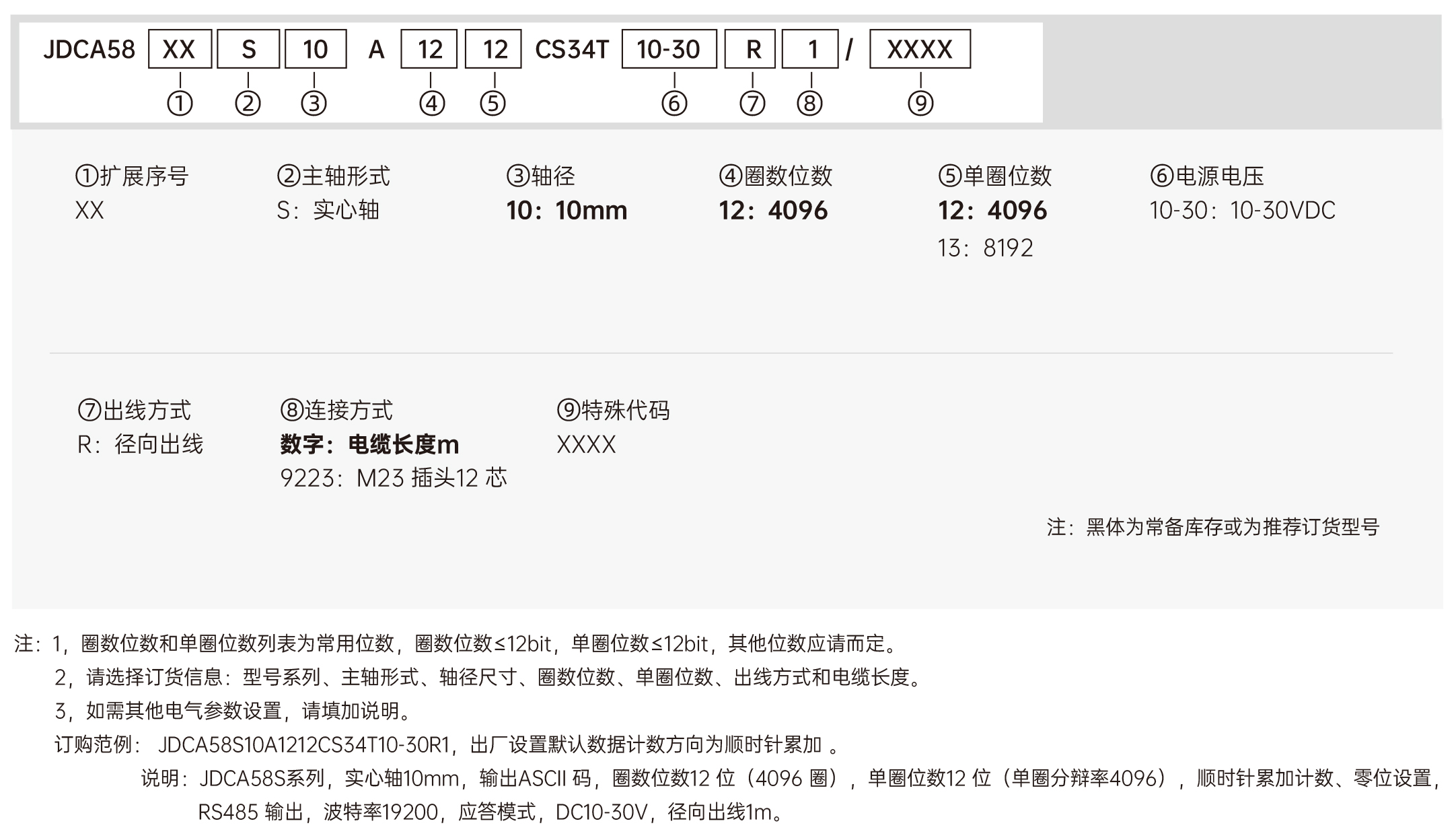

订购范例： JDCA58S10A1212CS34T10-30R1
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| 数 据 表- JDCA58S-RS485【中文 CN】 | 6.60 M |  | ||
| 操 作 手 册 - JDCA58系列【中英 CN/EN】 |  | 1.72 M | | |
| 3D - JDCA58S10 | step |  | 1.58 M | |
| TÜV CE 认证-AE 50594504 0001 |  | 1.17 M | |
