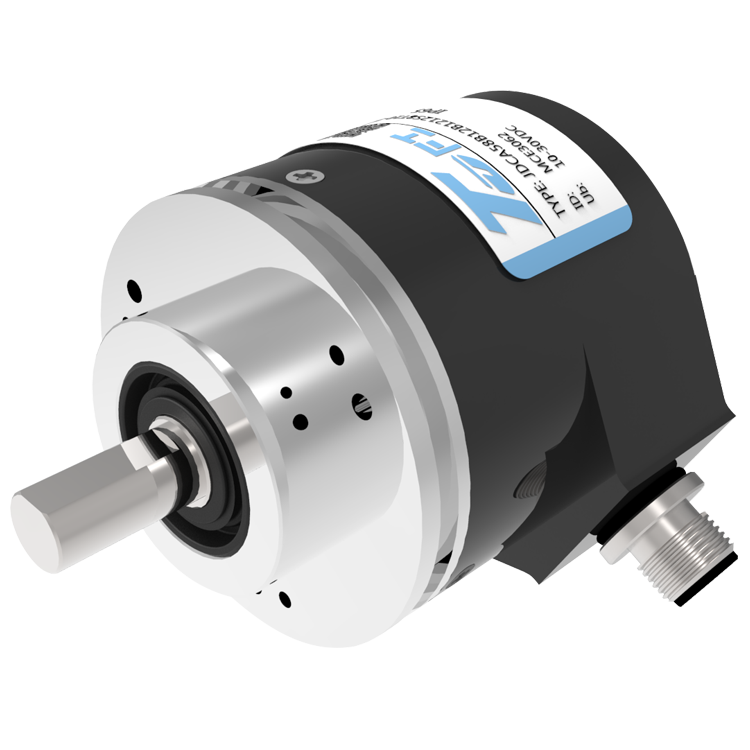

绝对值编码器

JDCA58S系列-CANopen

  • 绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 多圈技术 机械齿轮组无电池
  • 外径 Φ60mm
  • 轴径 实心轴 Φ6、Φ10mm
  • 分辨率 25Bit
  • 每圈步数 8192/13Bit
  • 圈数 4096/12Bit
  • 接口 CANopen
  • 工作电压 DC 10-30V
  • 防护等级 IP65/IP67

技术参数

技术数据 –机械参数

实心轴 Φ6、Φ10mm

防护等级 IP65/IP67

每分钟最大转速6000RPM

最大轴负荷40N 轴向,80N 径向

冲击 100g,6ms

振动10g,10...2000Hz

主体材料铝合金

壳体材料铝合金

工作温度-40℃...+85℃

贮存温度-40℃...+85℃

重量≈400g

出线方式径向出线

技术数据 –电气参数

输出形式 CANopen

传输速率最大 1MBit/s

输出码制二进制

线 性 度±0.5LSB

发送模式循环模式

节点地址可编程设定

计数方向可编程设定

符合标准DSP -406 V3.2DS 301 V4.02

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

电路保护浪涌保护 、反极性保护 、ESD 保护

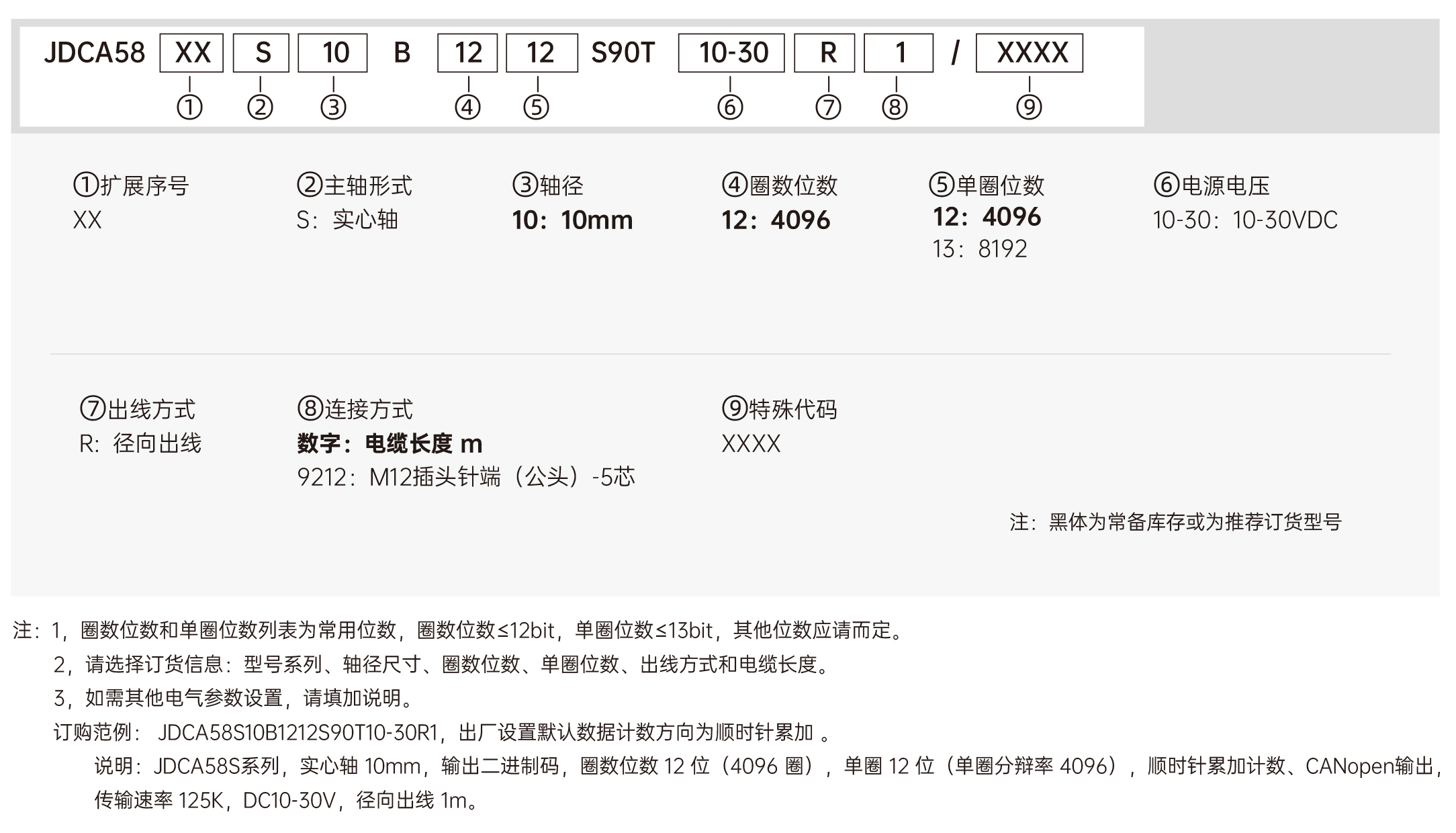

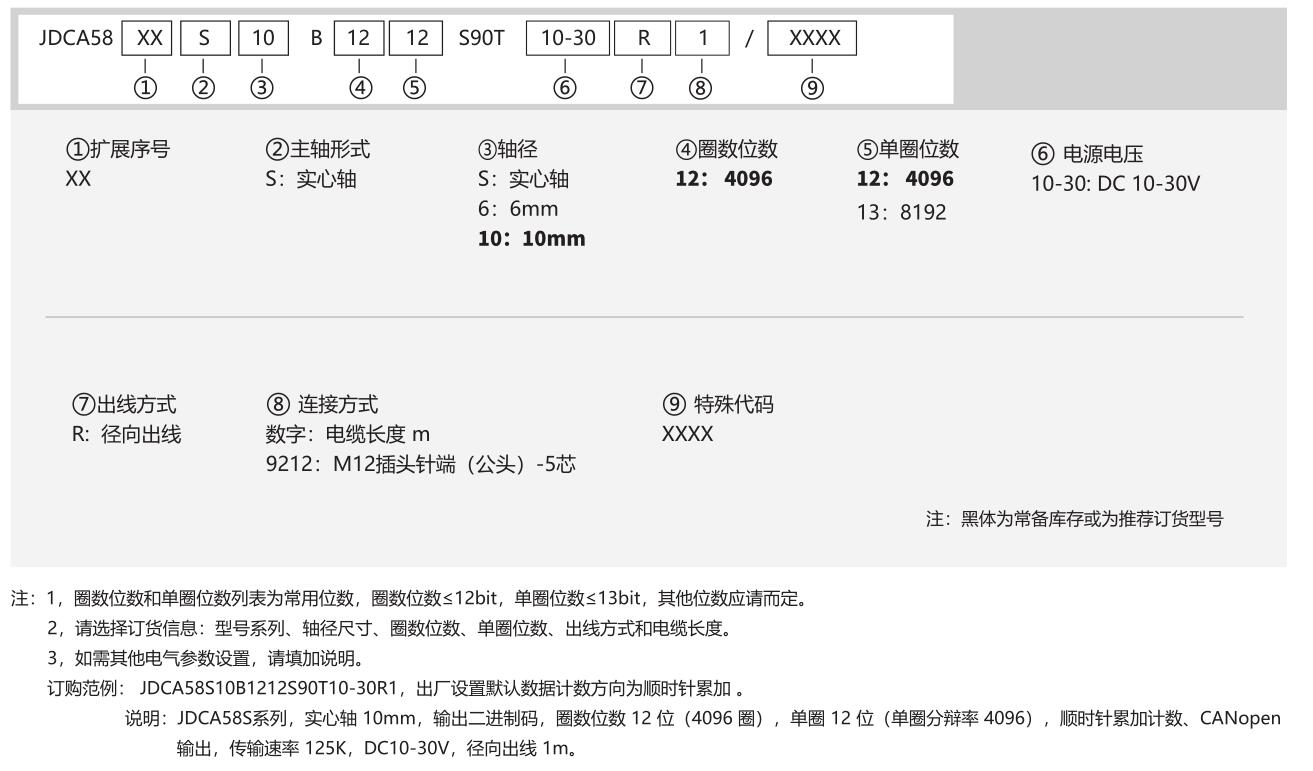

订货信息

订购范例: JDCA58S10B1212S90T10-30R1

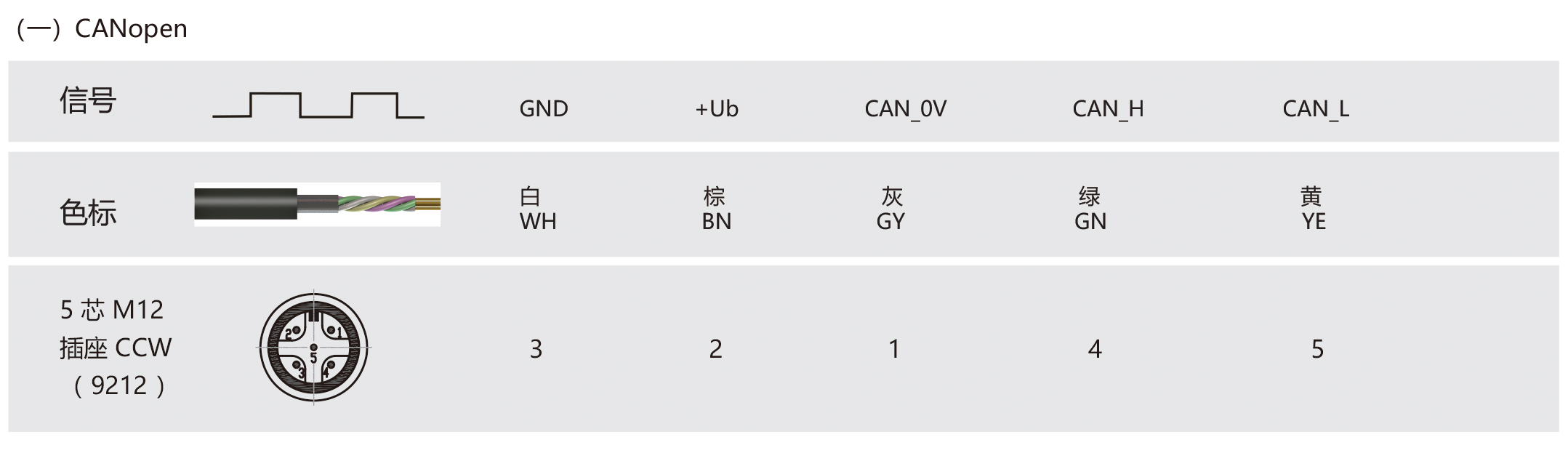

端子配置

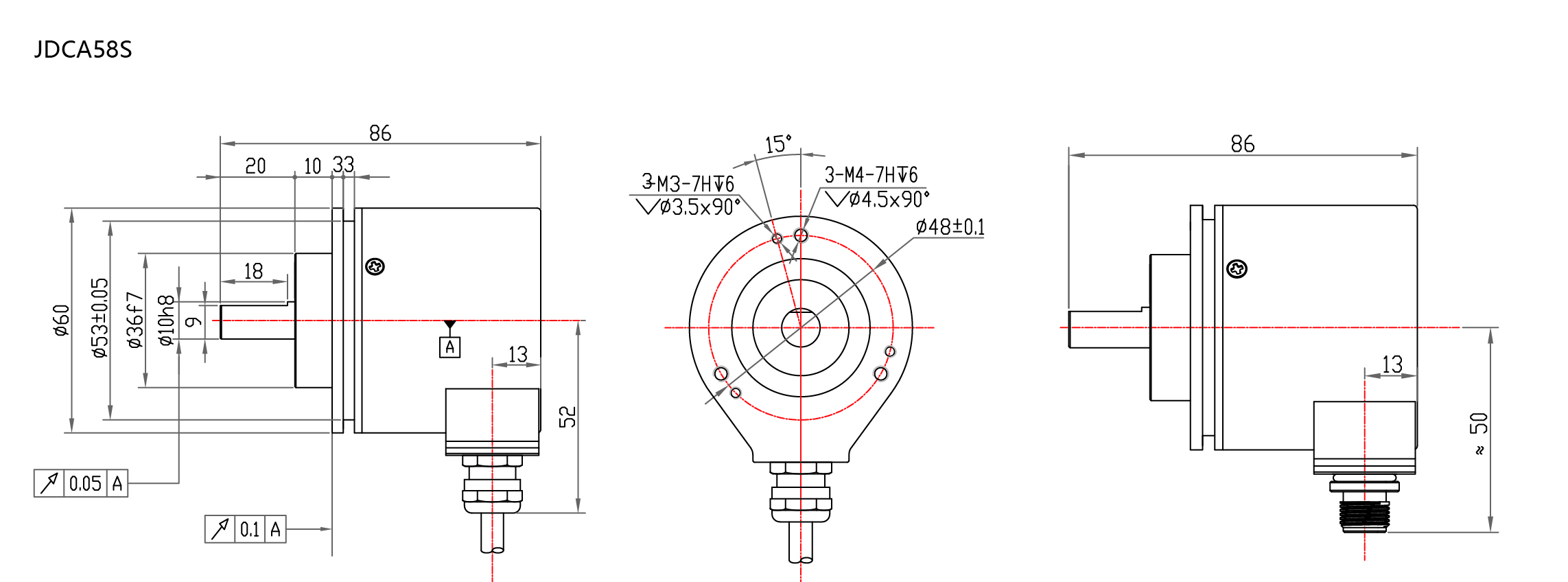

机械图

下载

文件名称文件缩略图文件大小下载链接
JDCA58S-CANopen绝对值编码器5.57 M

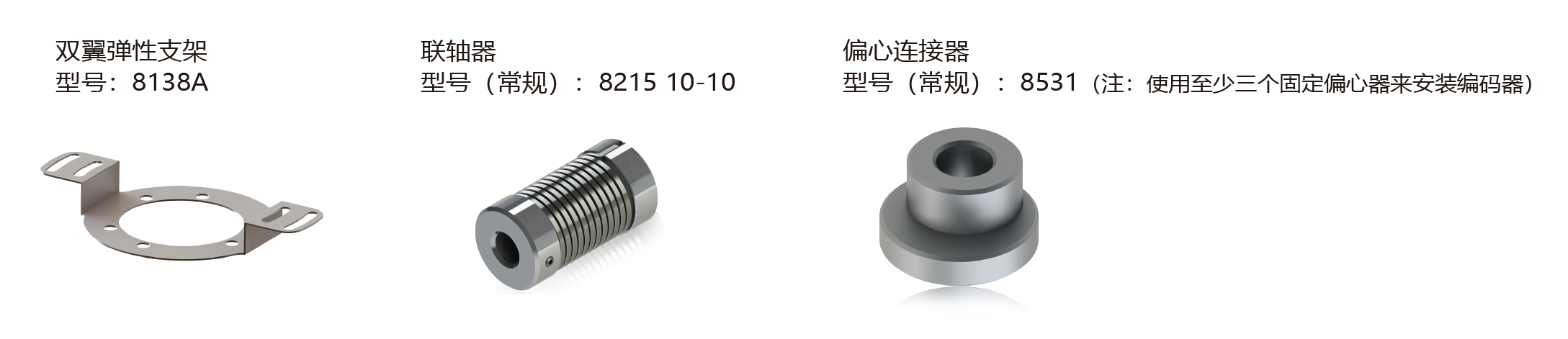

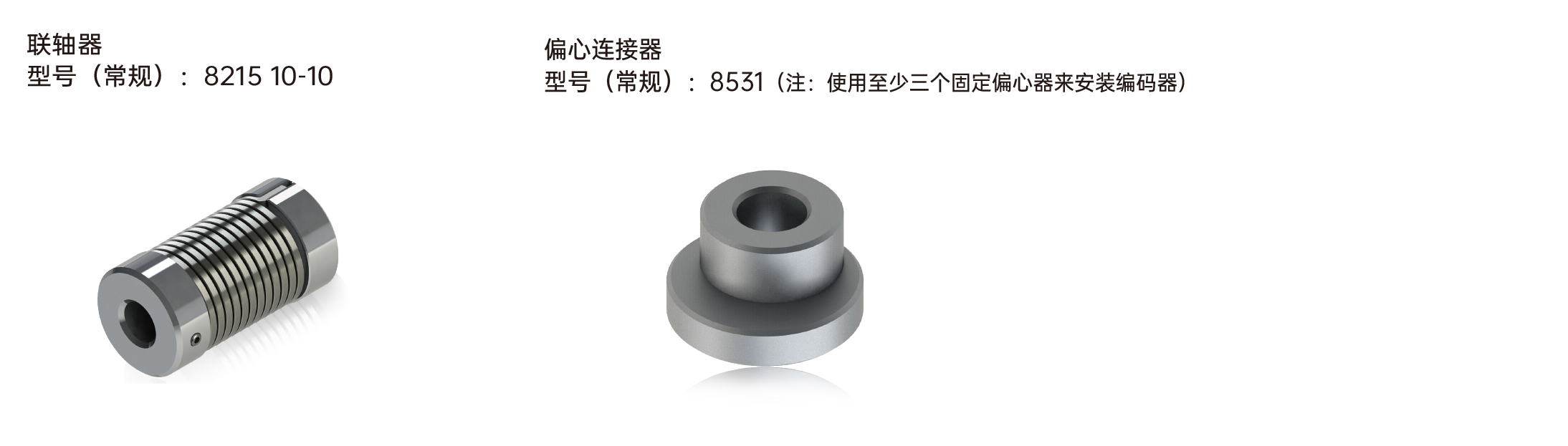

附件
