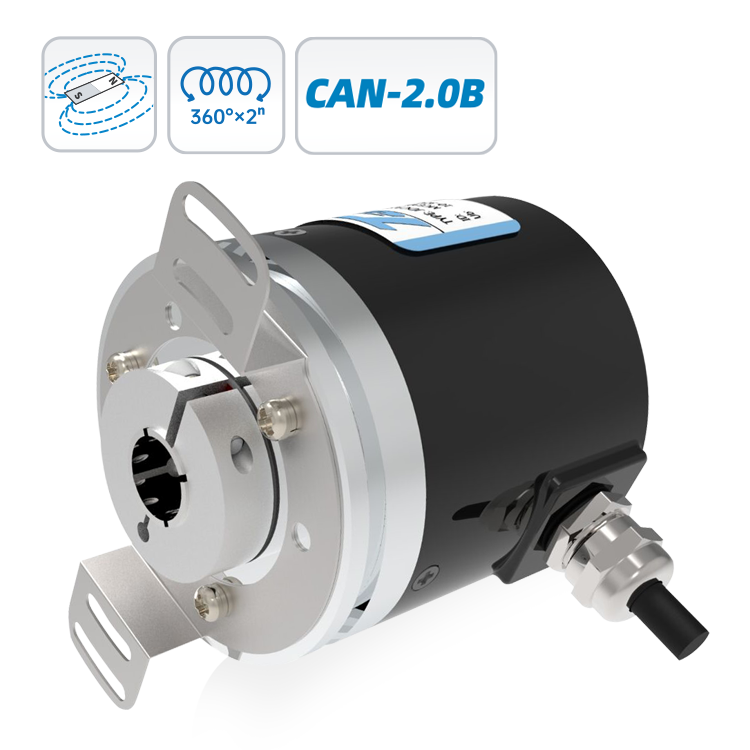

- 感应原理 磁性
- 功能原理 多圈
- 多圈技术 机械齿轮组无电池

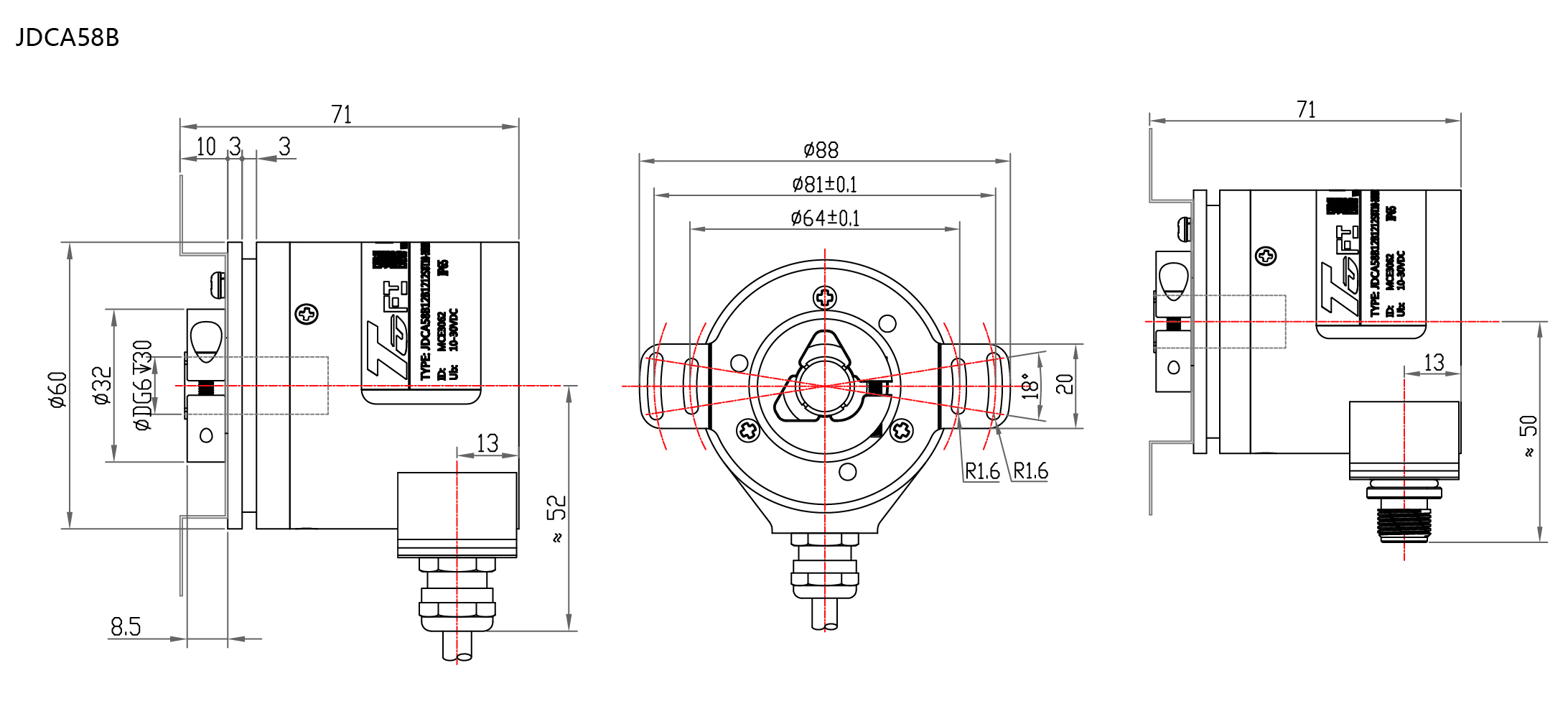

- 外径 Φ58mm
- 轴径 半空心轴 Φ10、Φ12mm、Φ14mm
- 分辨率 25Bit
- 每圈步数 8192/13Bit
- 圈数 4096/12Bit
- 接口 CAN2.0B
- 工作电压 DC 10-30V
- 防护等级 IP65
轴半空心轴 Φ10、Φ12mm、Φ14mm
防护等级 IP65
每分钟最大转速6000RPM
最大轴负荷40N 轴向，80N 径向
冲击 100g, 6ms
振动10g，10...2000Hz
主体材料铝合金
壳体材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈450g
出线方式径向出线
输出形式 CAN2.0B
传输速率最大 1MBit/s
输出码制二进制
线 性 度±0.5LSB
发送模式 循环模式
节点地址可编程设定
计数方向可编程设定
符合标准CAN2.0 Part B passive，CAN 控制器基于 ISO 11898
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
电路保护浪涌保护 、反极性保护 、ESD 保护

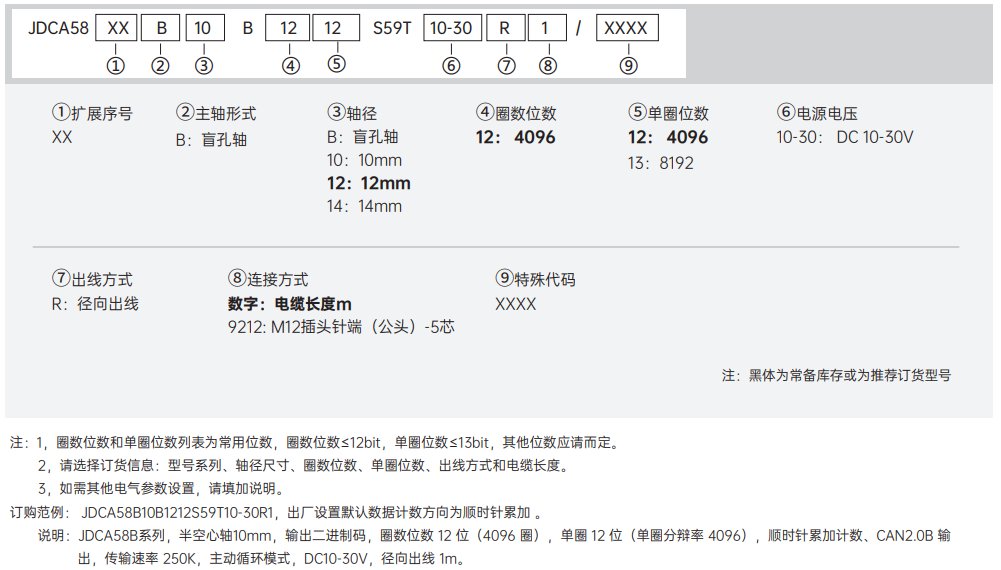

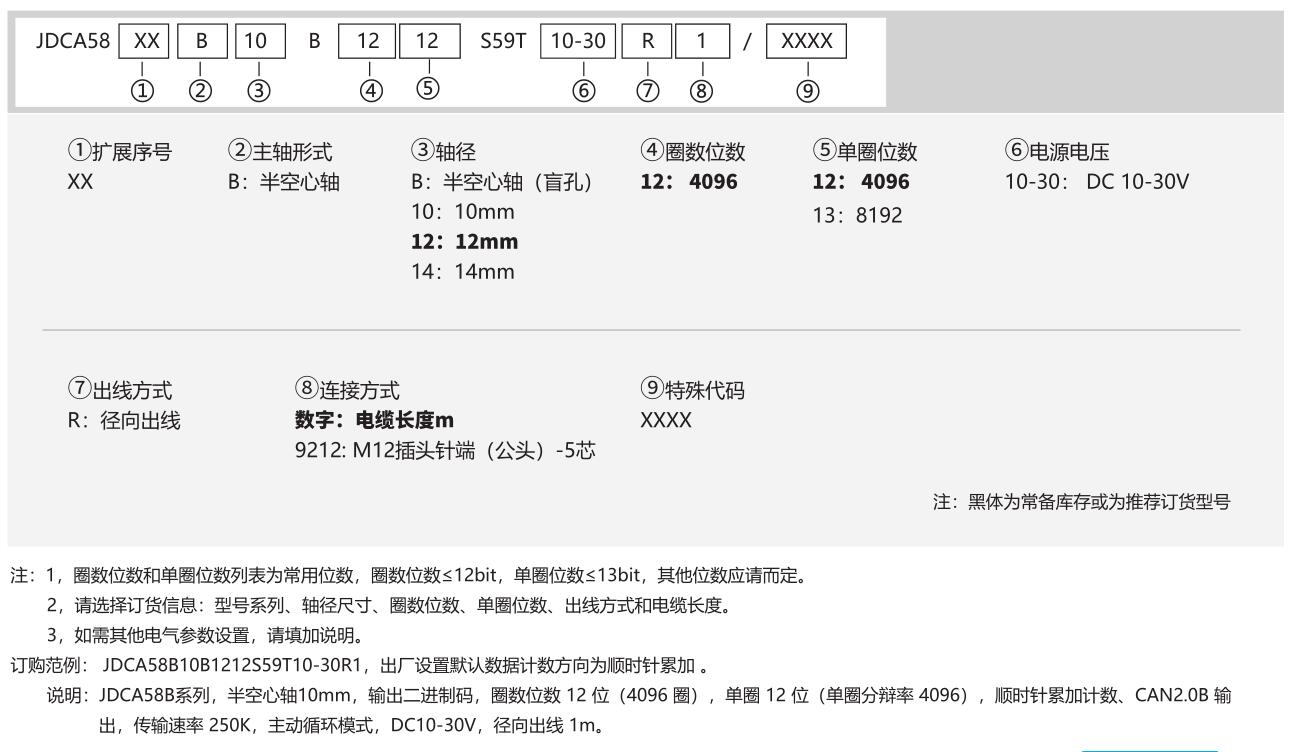

订购范例：JDCA58S10B1212S59T10-30R1
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| JDCA58B-CAN2.0B 绝对值编码器 | 2.25 M |  |
