电感式接近开关

IS1850N14NOE1

  • M18*1/L=50mm
  • 14mm
  • NPN 常开(NO)
  • 2米直接出线
  • -40…+85°C
  • IP67/ IP68/ IP69K
  • 适用于移动机械

技术参数

技术数据-基本参数

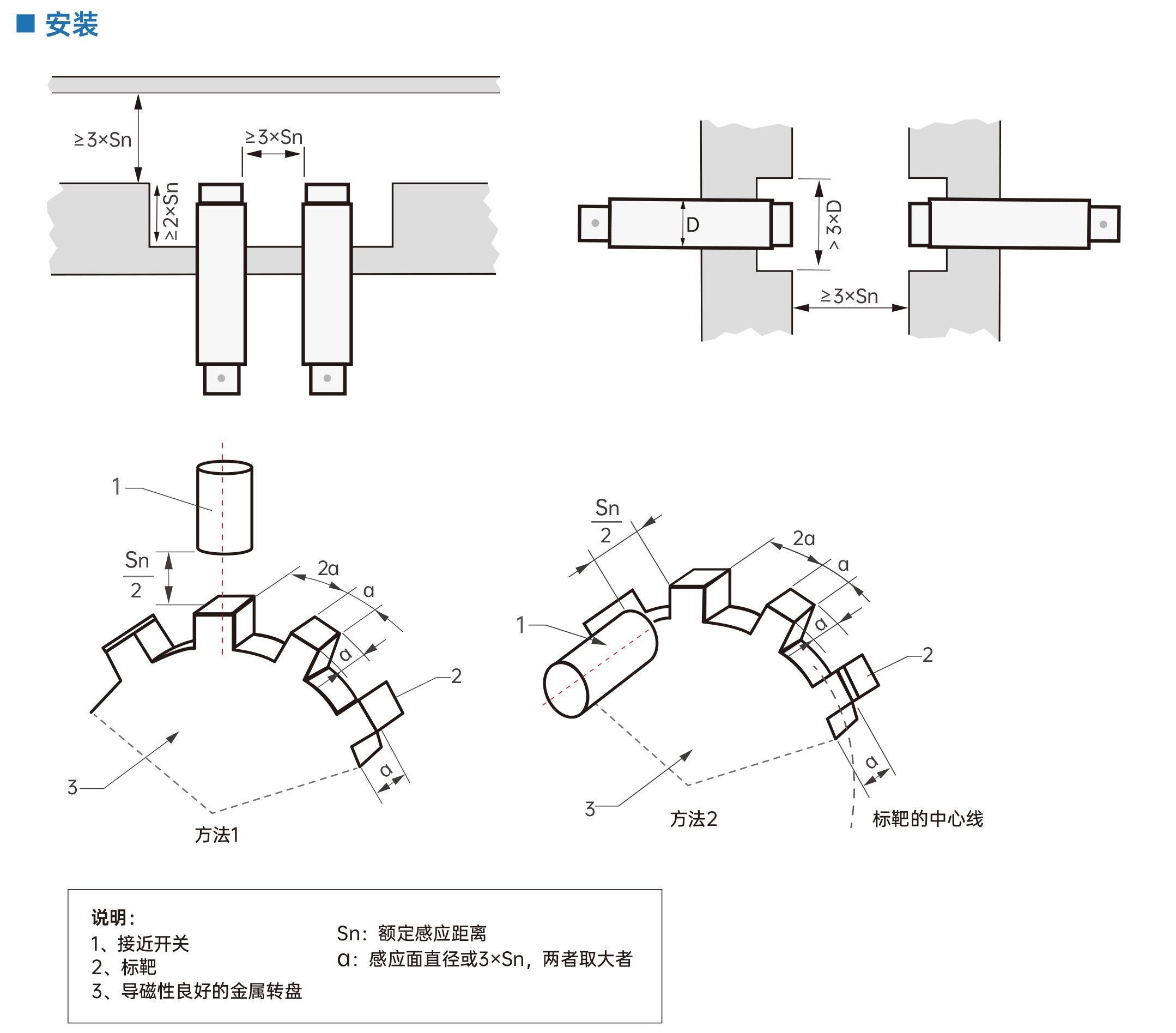

安装方式非齐平

额定感应距离Sn14mm±10%

迟滞1...20%

输出指示灯红色LED

特点适用于移动机械

技术数据-机械参数

外形螺纹圆柱形

感应面材质LCP

外壳材质不锈钢 SUS304

尺寸M18x1,L=50mm

外壳长度74mm

连接方式插头,M12,4 针

最大紧固扭矩27.5Nm

重量65g

技术数据-电气参数

开关频率1300Hz

电源电压范围+Vs8-36VDC

系统标称电压12/24VDC

最大电流消耗(无负载)<10mA

输出电路NPN 常开(NO)

压降Vd<2.5VDC

输出电流<200mA

短路保护Yes

反极性保护Yes

过压保护(≤60VDC)Yes

技术数据-环境参数

工作温度-40...+85°C

防护等级IP67/IP68/IP69K

订货信息

订购范例:IS1850N14NOM12E1

端子配置

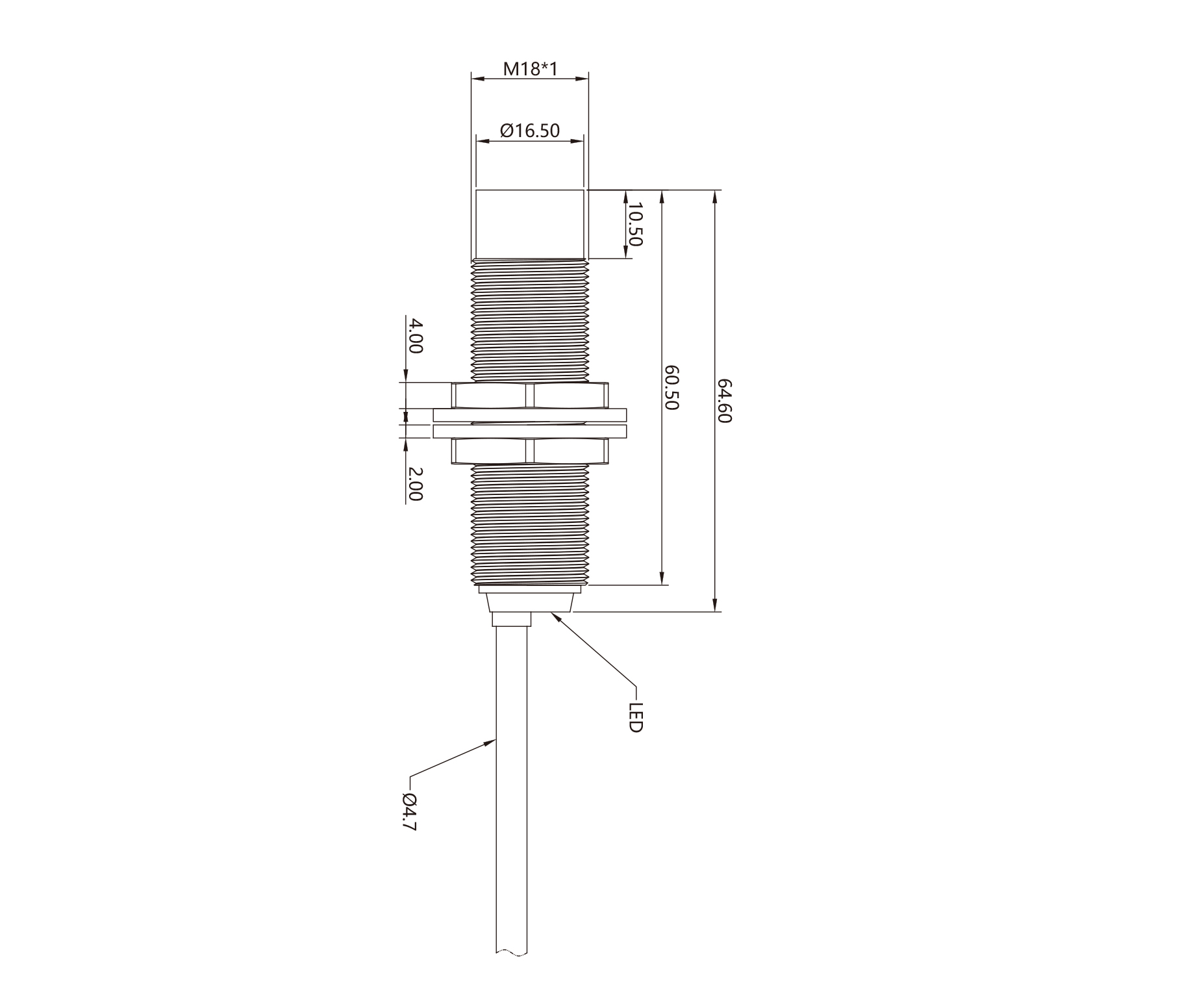

机械图

下载

文件名称文件缩略图文件大小下载链接
IS1850N14NOE11.22 M

附件
