电感式接近开关

I1855系列

  • 外形长度 L=55;L=79
  • 感应距离 Sn:5mm、8mm;8mm、12mm
  • 安装 齐平;非齐平
  • 工作电压 10…30VDC
  • 输出电路 NPN NO 、NPN NC、PNP NO、PNP NC
  • 连接 Cable,3-wire,2m;Connector M12, 4-pin
  • 工作温度 -25℃—70℃
  • 防护等级 IP67

技术参数

一般规格

安装方式齐平;非齐平

检测距离(mm)5±10%、8±10%;8±10%、12±10%

设定距离0~6.48mm;0~4.05mm;0~9.6mm;0~6.4mm

回差范围检测距离的1-15%

响应频率300Hz;500Hz;150Hz;300Hz

标准检测体24×24×1t的FE360钢板;18×18×1t的FE360钢板; 36×36×1t的Q235A钢板;24×24×1t的Q235A钢板

温度的影响温度范围-25℃—70℃,+23℃时检测距离的±20%以内

电源电压(使用电压范围)DC12~24V脉动 (P-P)10%以下(DC10-30V)

消费电流<15mA

电压的影响<3%以下

残留电压2.5V以下(负载电流200mA及导线长2m时)

负载电流<200mA

短路保护逆向连接保护 输出短路保护(200mA以上) 浪涌吸收

显示灯红色 LED

泄漏电流100uA以下

连接方式导线引出型(标准导线长 2m)M12接插件

环境温度-25℃—70℃

环境湿度35~95%RH

防护等级IP67

振动(耐久)10~50Hz上下振幅1.5mm X,Y,Z各向2H

耐电压1000VAC,50/60Hz 1min充电部整体与外壳间

绝缘电阻500MΩ以上(DC500V摇表)充电部整体与外壳间

保护结构IEC规格 IP67

外壳镍铜合金

检测面PBT

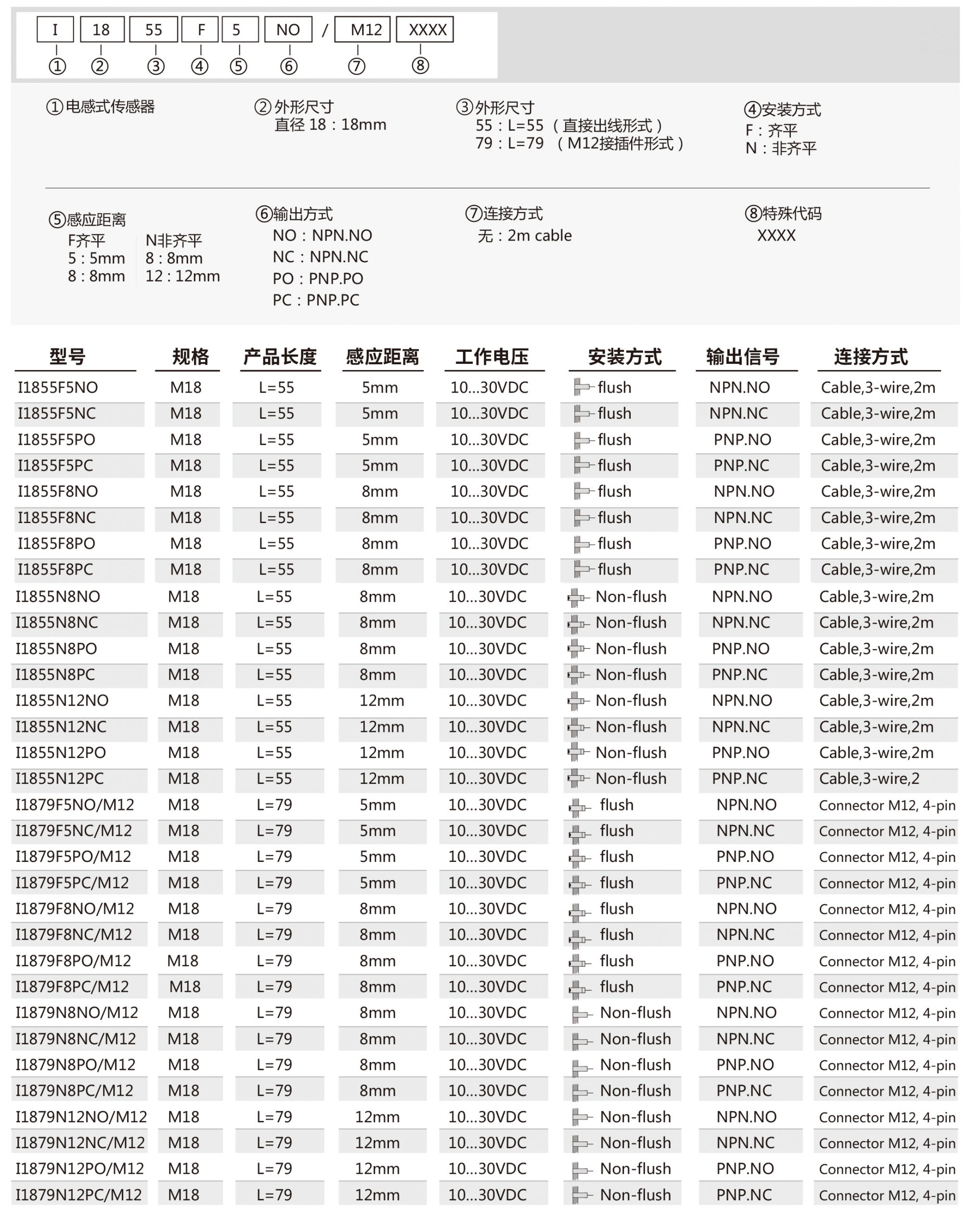

订货信息

端子配置

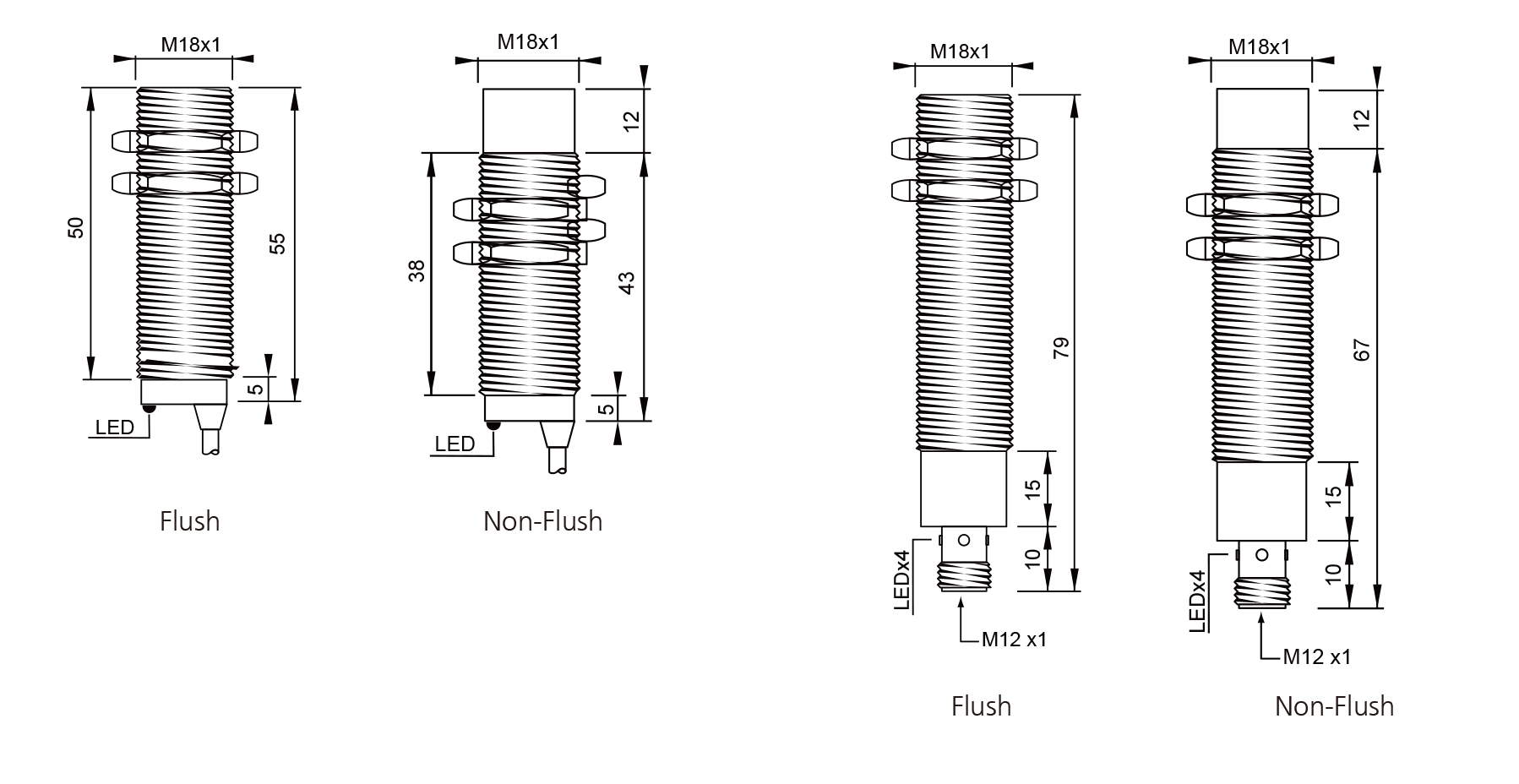

机械图

下载

文件名称文件缩略图文件大小下载链接
I1855系列电感式传感器0.27 M
