电感式接近开关

I1850系列

  • 感应距离增强型传感器
  • 圆柱形镀镍黄铜外壳,直流三线式
  • 外形长度 L=50mm
  • 感应距离 Sn:8mm、16mm
  • 安装 齐平;非齐平
  • 工作电源10…30VDC
  • 输出电路 NPN NO 、NPN NC、PNP NO、PNP NC
  • 连接 Cable,3-wire,2m
  • 具有极性、过载、短路、暂态等保护功能
  • 工作温度 -25℃…+70℃
  • 防护等级 IP68/IP69K

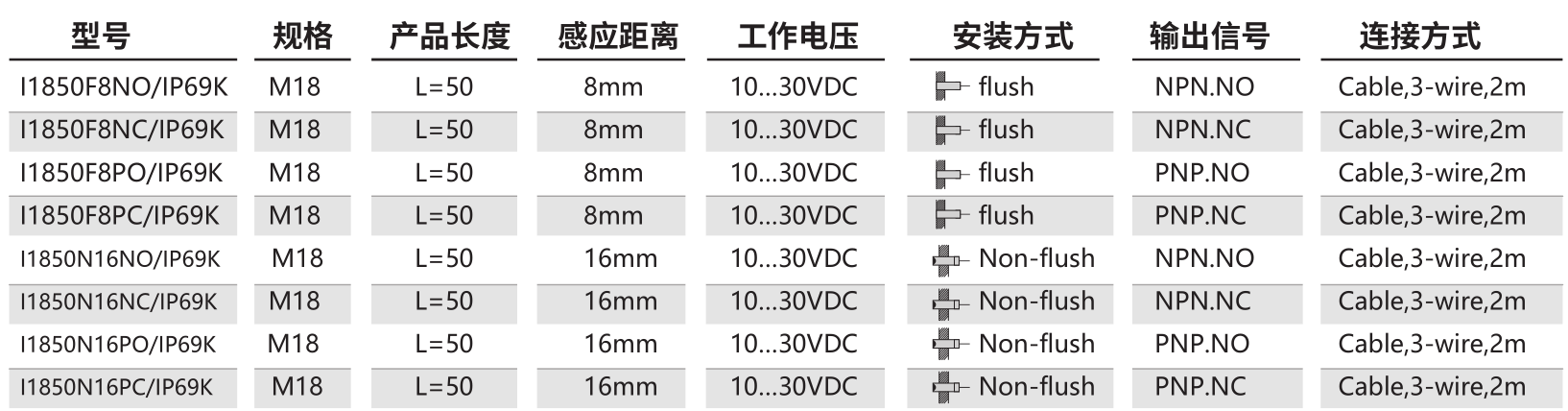

技术参数

一般规格

安装方式齐平;非齐平

检测距离(mm)8.0mm±10% ;16.0mm±10%

设定距离0~6.4mm;0~12.8mm

衰减系数铝:0. 4;黄铜: 0. 5;不锈钢 V2A:0. 8

工作电压10-30VDC

波峰电压≤10%

输出方式NPN/PNP NO/NC

输出电流200mA

空载电流<10mA

电压降<1.5V

漏电流<0.1mA

响应频率500Hz;300Hz

响应时间0.3mS;0.5mS

开关迟滞<15%(Sr)

重复精度<1.0%(Sr)

温度漂移<10%(Sr)

环境温度-25℃~+70℃

环境湿度35~95%RH

防护等级IP68/IP69K

极性保护

短路保护

暂态保护

耐高压1000VAC 50/60Hz60s

绝缘电阻50M (500VDC)

耐振动复振幅1.5mm 10-50Hz

壳体材料镀镍黄铜

感应面材料PBT

紧固扭矩30Nm

输出指示灯黄色

接线方式PVC 2米电缆(3×0.34mm²)

标准EN 60947-5-2:2007 IEC 60947-5-2:2007

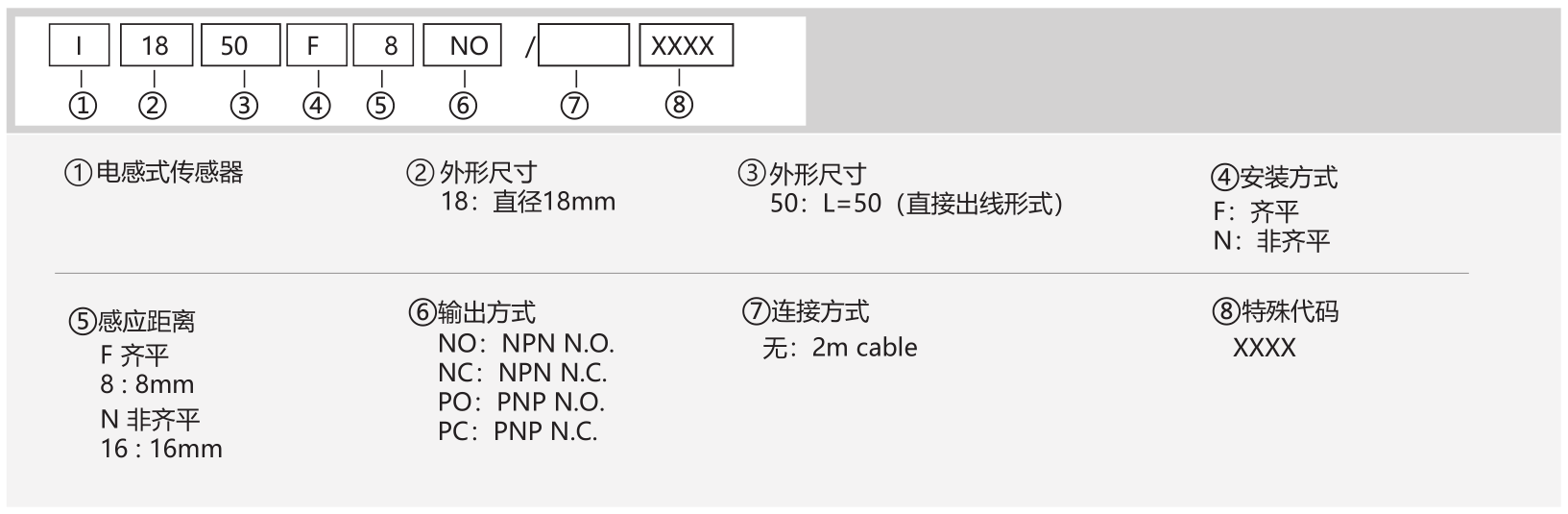

订货信息

端子配置

机械图

下载

文件名称文件缩略图文件大小下载链接
I1850系列电感式传感器0.28 M

附件
