电感式接近开关

I126.530系列

  • 外形长度 L=30mm
  • 感应距离 Sn:4mm
  • 安装 非齐平
  • 工作电压 10…30VDC
  • 输出电路 NPN NO 、NPN NC、PNP NO、PNP NC
  • 连接 Cable,3-wire,2m
  • 工作温度 -25℃~70℃
  • 防护等级 IP67

技术参数

一般规格

安装方式非齐平

检测距离(mm)4mm±10%

设定距离3.2mm

回差范围检测距离的1%~15%

重复精度小于检测距离的5%

响应频率1KHz

标准检测体12X12X1t的Q235A钢板

工作电压DC12~24V脉动 (P-P)10%以下(DC10-30V)

消费电流<15mA

电压的影响<3%以下

残留电压2V以下(负载电流100mA,导线2m)

负载电流<100mA

回路保护极性保护、短路保护

漏电流100uA以下

显示灯红色LED

连接方式导线引出式(标准导线长2m)带端子

环境温度使用时及保存时:各-25℃~70℃

环境湿度使用时及保存时:35~95% RH

振动(耐久)10~50Hz上下振幅1.5mm X,Y,Z各向2H

耐电压1000VAC,50/60Hz 1min充电部整体与外壳间

绝缘电阻100MΩ以上(DC500V摇表)充电部整体与外壳间

保护结构EC规格 IP67

外壳塑料PC

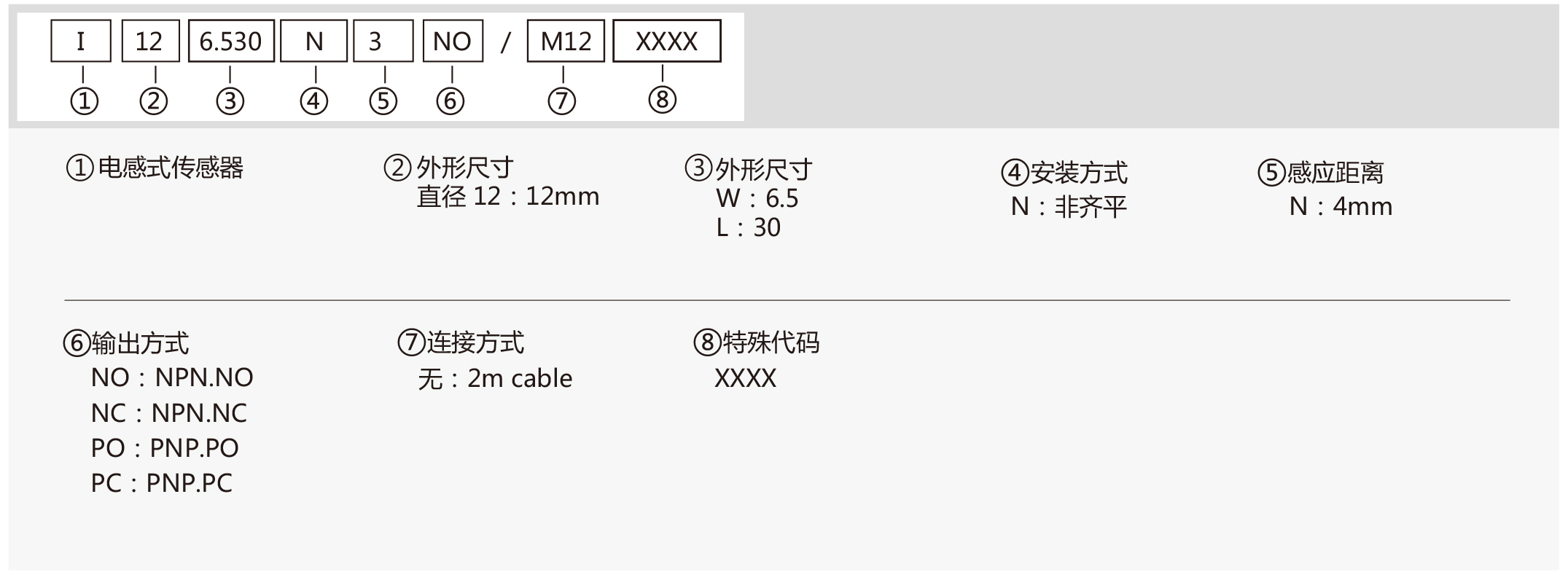

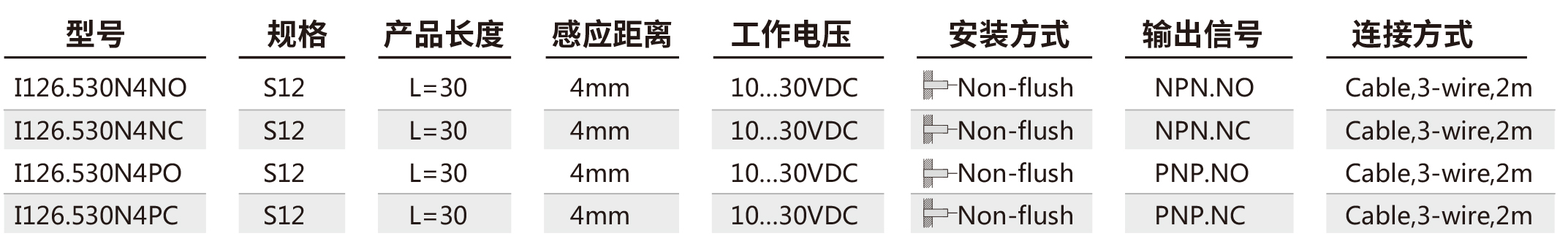

订货信息

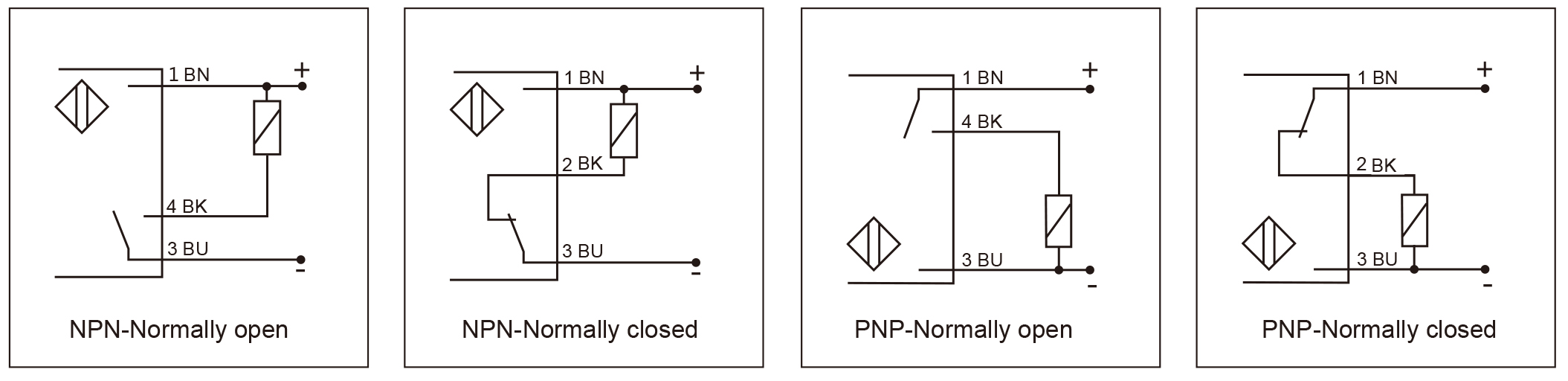

端子配置

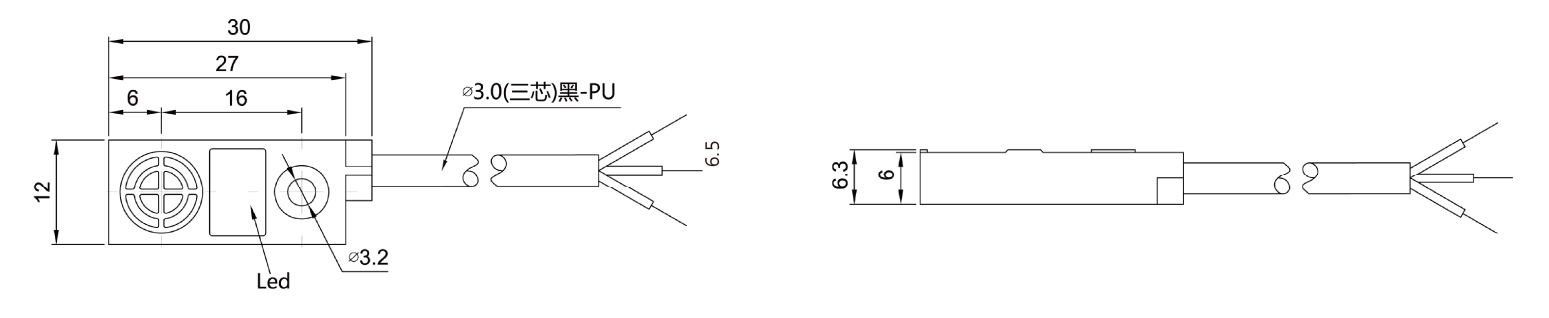

机械图

下载

文件名称文件缩略图文件大小下载链接
I126.530系列电感式传感器0.24 M
