转速传感器

HS12系列

  • 感应原理 霍尔感应
  • 功能原理 铁磁性齿轮的非接触检测
  • 探头尺寸 Φ12/L=53mm
  • 感应距离 0.2…2mm
  • 频率范围 0…15KHz
  • 工作电压 8…32VDC
  • 输出信号 A、B
  • 输出电路 推挽式
  • 连接方式 电缆线、电缆线加插头
  • 测量面抗压能力 100bar
  • 工作温度 -40…+125℃
  • 防护等级 IP67/IP69K

技术参数

技术数据-机械参数

探头尺寸Φ12/L=53mm

外壳材料不锈钢 AISI 304

连接方式电缆线、电缆线加DEUTSCH插头、电缆线加AMP插头

测量面抗压能力100bar

重量≈55g

技术数据-电气参数

感应距离0.2...2mm

开关频率0...15KHz

工作电压范围8...32VDC

无负载时消耗电流<20mA

输出信号A、B

输出电路推挽式

最大负载电流<50mA

压降 Vd≤3.5VDC

反向极性保护

绝缘强度500VDC

技术数据-环境条件

工作温度-40...+125℃

防护等级IP67

可承载最大压力100bar

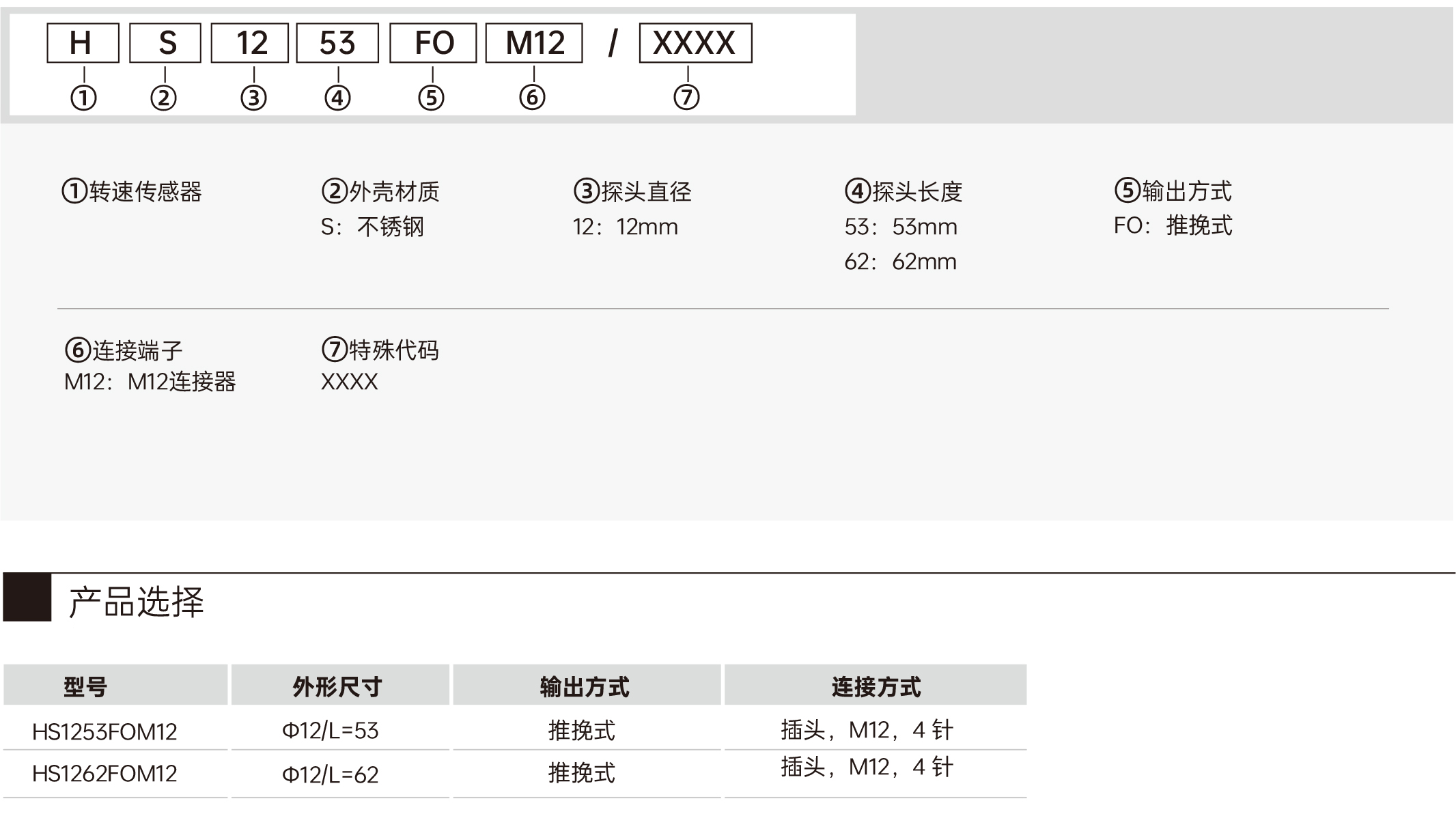

订货信息

订货型号:HS1253FOM12

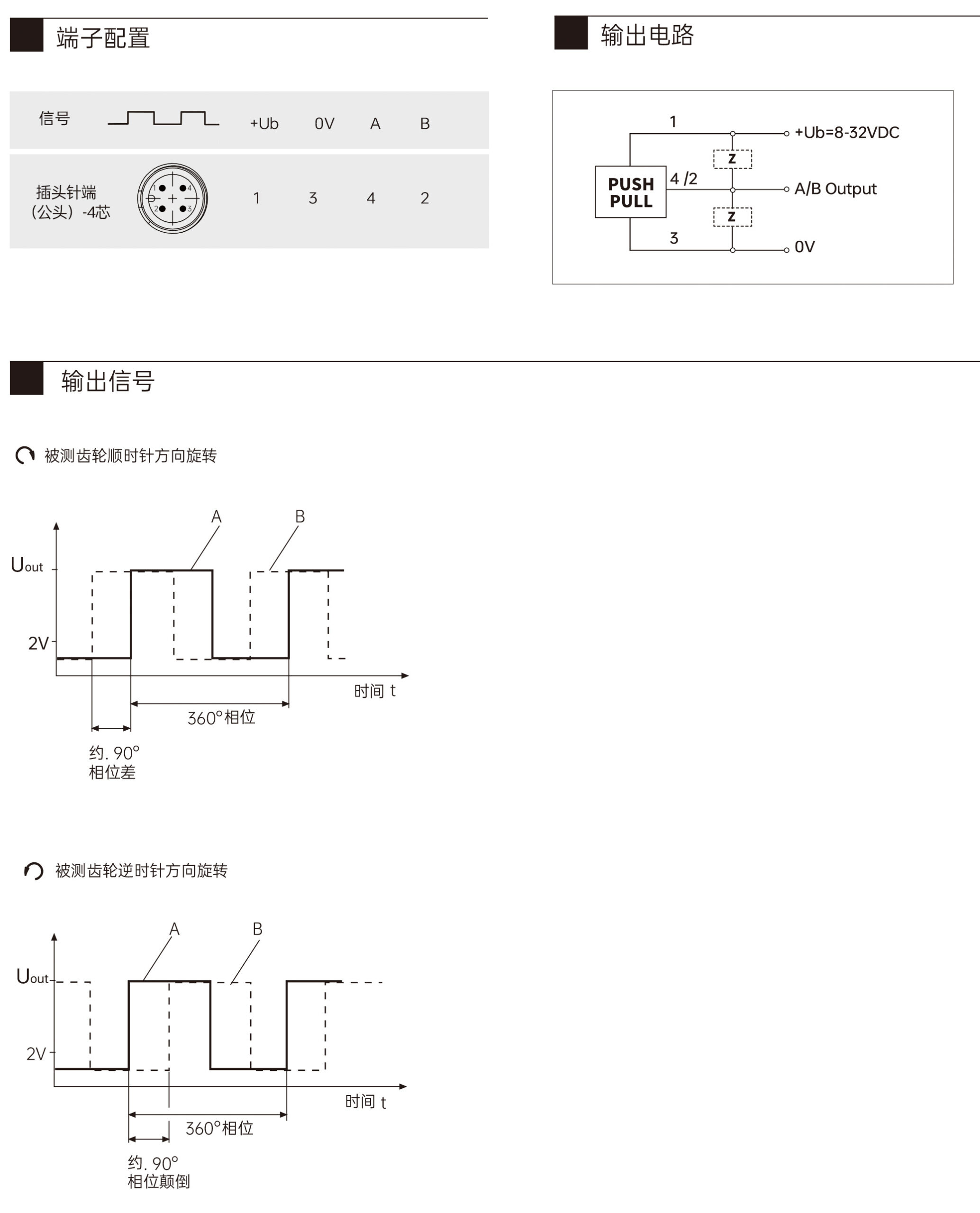

端子配置

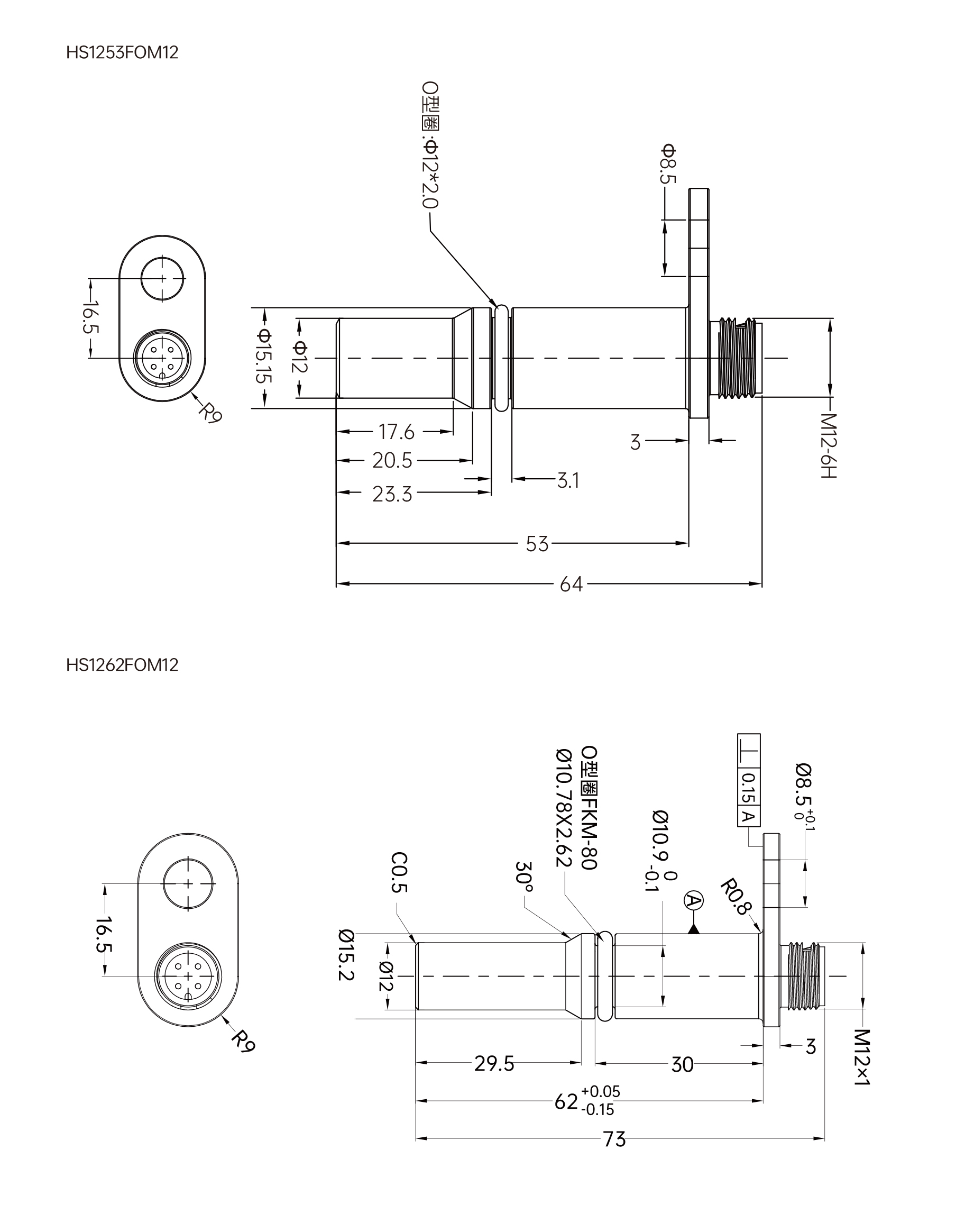

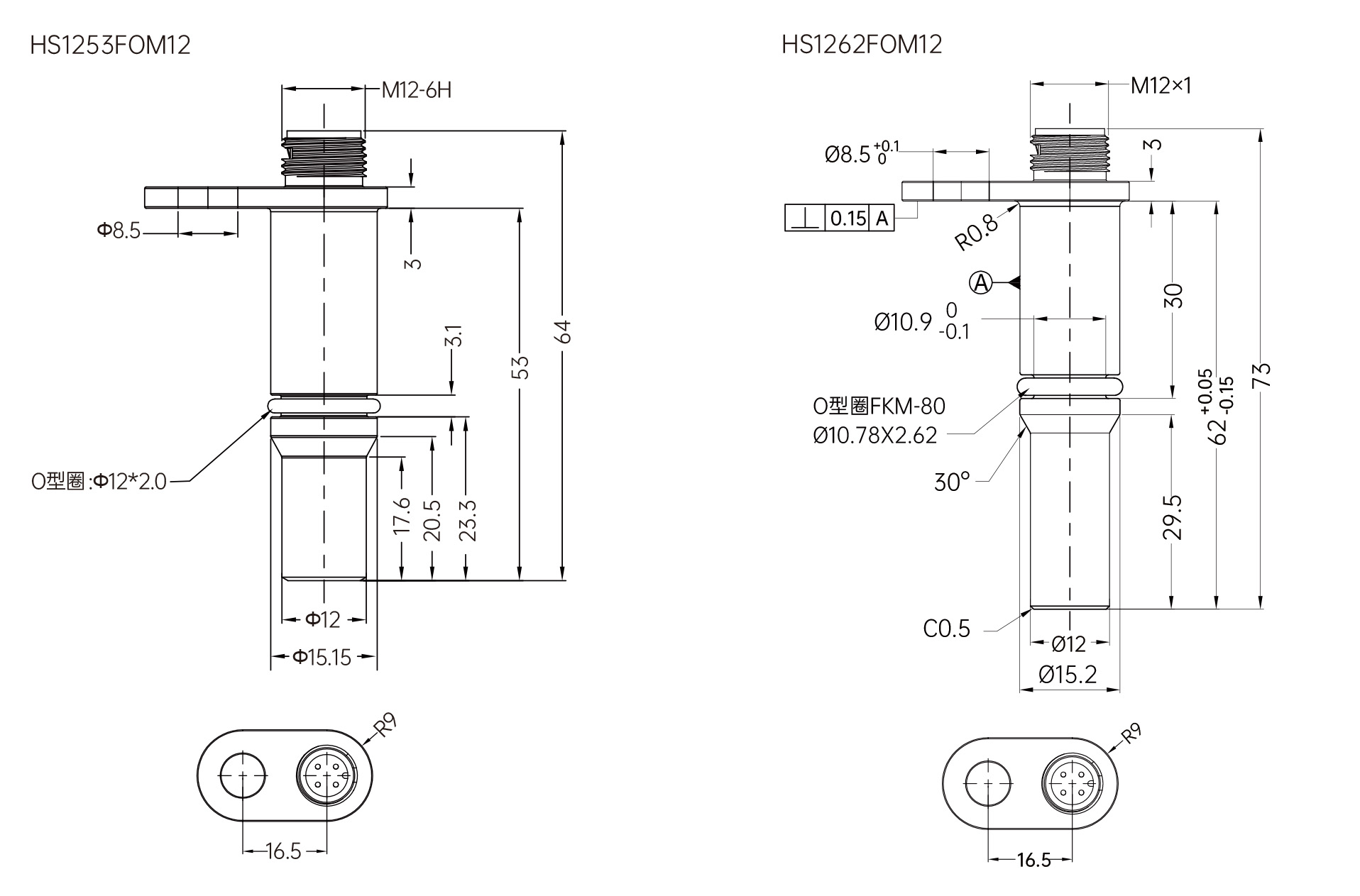

机械图

下载

文件名称文件缩略图文件大小下载链接
HS12系列转速传感器1.11 M

附件
