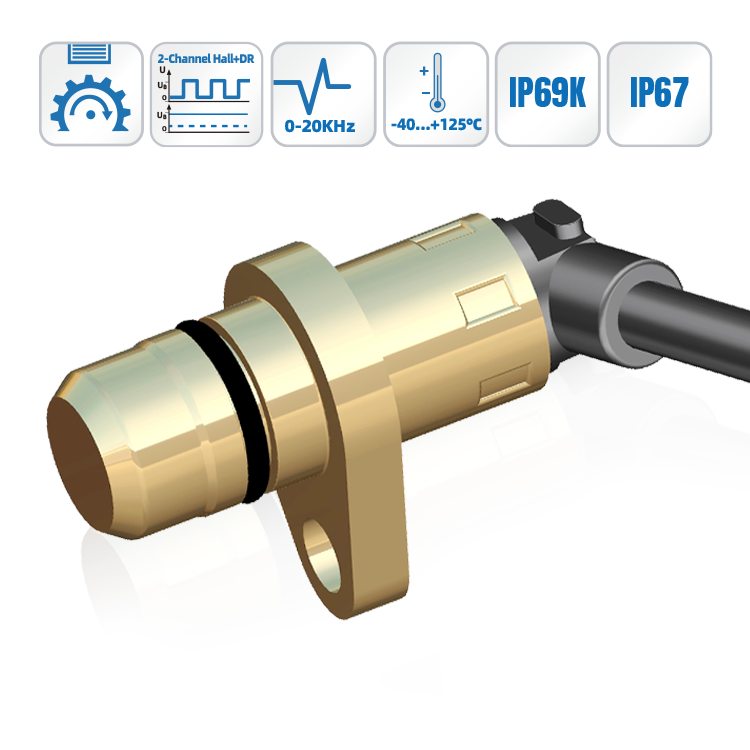

转速传感器

H15系列
A(转速)、B(方向)、NTC(温度)

  • 转速传感器
  • 感应原理 霍尔感应
  • 功能原理 铁磁性齿轮的非接触检测
  • 外形长度 Φ15/L=18.4mm
  • 频率范围 0…20KHz
  • 工作电压 8…32VDC
  • 输出信号通道 A(转速)、B(方向)、NTC(温度)

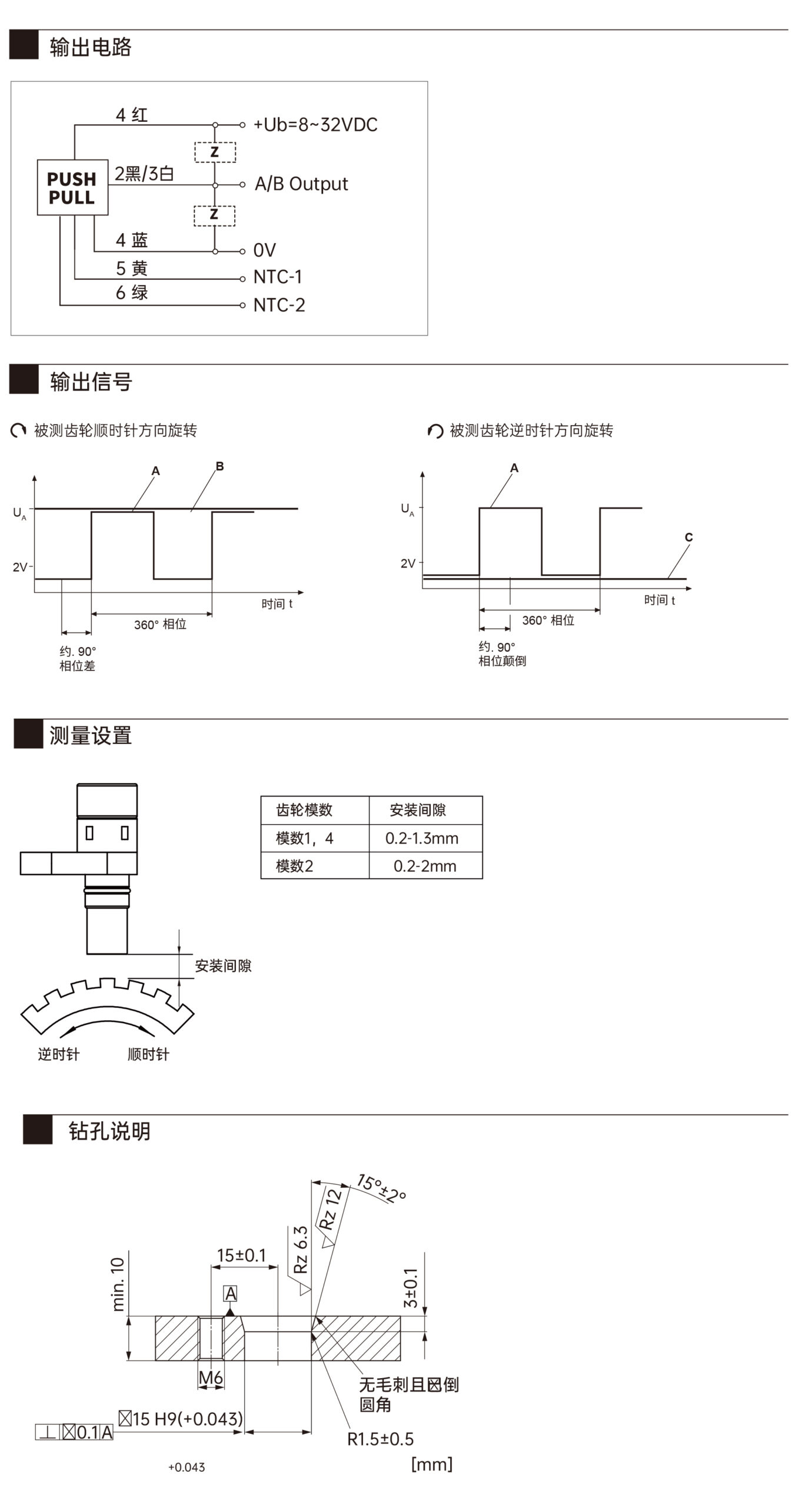

  • 输出电路 推挽PNP/NPN
  • 连接方式:0.25m电缆线+AMPSeal 16插头
  • 测量面抗压能力 30bar
  • 工作温度 -40…+125℃
  • 防护等级 IP67/IP69K

技术参数

机械参数

探头尺寸Φ15/L=18.4mm

外壳材料黄铜/塑料

连接方式电缆线加AMPSeal 插头

测量面抗压能力30bar

重量≈90g

电气参数

感应距离0.2~2mm

开关频率0~20kHz

工作电压范围8…32VDC

允许的过电压范围高达36VDC,持续5分钟

无负载时消耗电流<17.5mA

输出信号A(转速)、B(方向 )、NTC(温度)

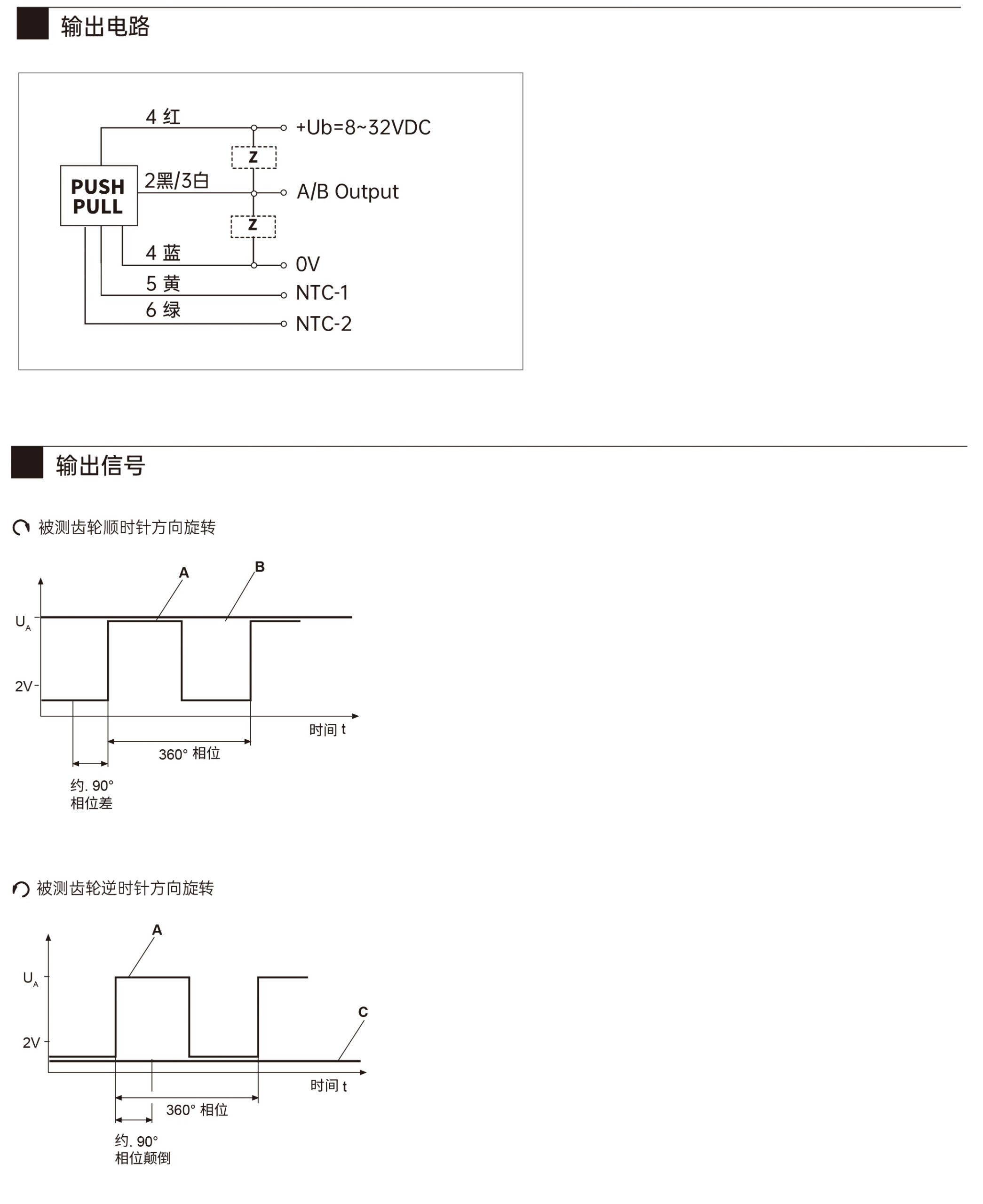

输出电路推挽式

输出过载保护

分度齿轮齿数=脉冲/转

最大负载电流500mA

压降 Vd<2VDC

绝缘强度500VDC

反向极性保护

环境条件

工作温度-40℃...+125℃

外壳的抗腐蚀性海水和各种液压油

可承载最大压力(动态和静态)静态:30bar

电线最大拉伸负荷75N

防护等级 (EN60529)IP67,IP69K

正弦曲线振动 IEC60068-2-62mm/ 5...57Hz,30g/57...2000 Hz,每轴10个周期 每个方向(XYZ)
正弦波:5Hz...200Hz(5H...25Hz 3.3mmpp,25Hz...200Hz 4g)2h每个方向(XYZ)
正弦波:3.3mm p-p@5...25Hz;4g@25...200Hz

随机振动 IEC 60068-2-64:20085Hz/ 0.015g²/Hz,120...250 Hz/ 0.13g²/Hz
23Hz/ 0.025g²/Hz,270Hz/ 0.05g²/Hz
25 .50Hz/ 0.09g²/ Hz,330 ... 500Hz/ 0.04g²/Hz
60Hz/0.035g²/ Hz,1000 .. 2000Hz/ 0.09g²/Hz
100Hz/0.04g²/ Hz

抗冲击性运输冲击 IEC60068-2-27:2009 30g/18ms,3x每个方向(正向/负向)
连续冲击 IEC 60068-2-27:2009 50g/11ms,1000x每个方向(正向/负向)

防潮性 EN 60068-2-30温度介于 25…55°C之间时,相对湿度为95%,持续时间为21个周期x24h=540h

耐盐雾腐蚀性 EN 60068-2-11240h

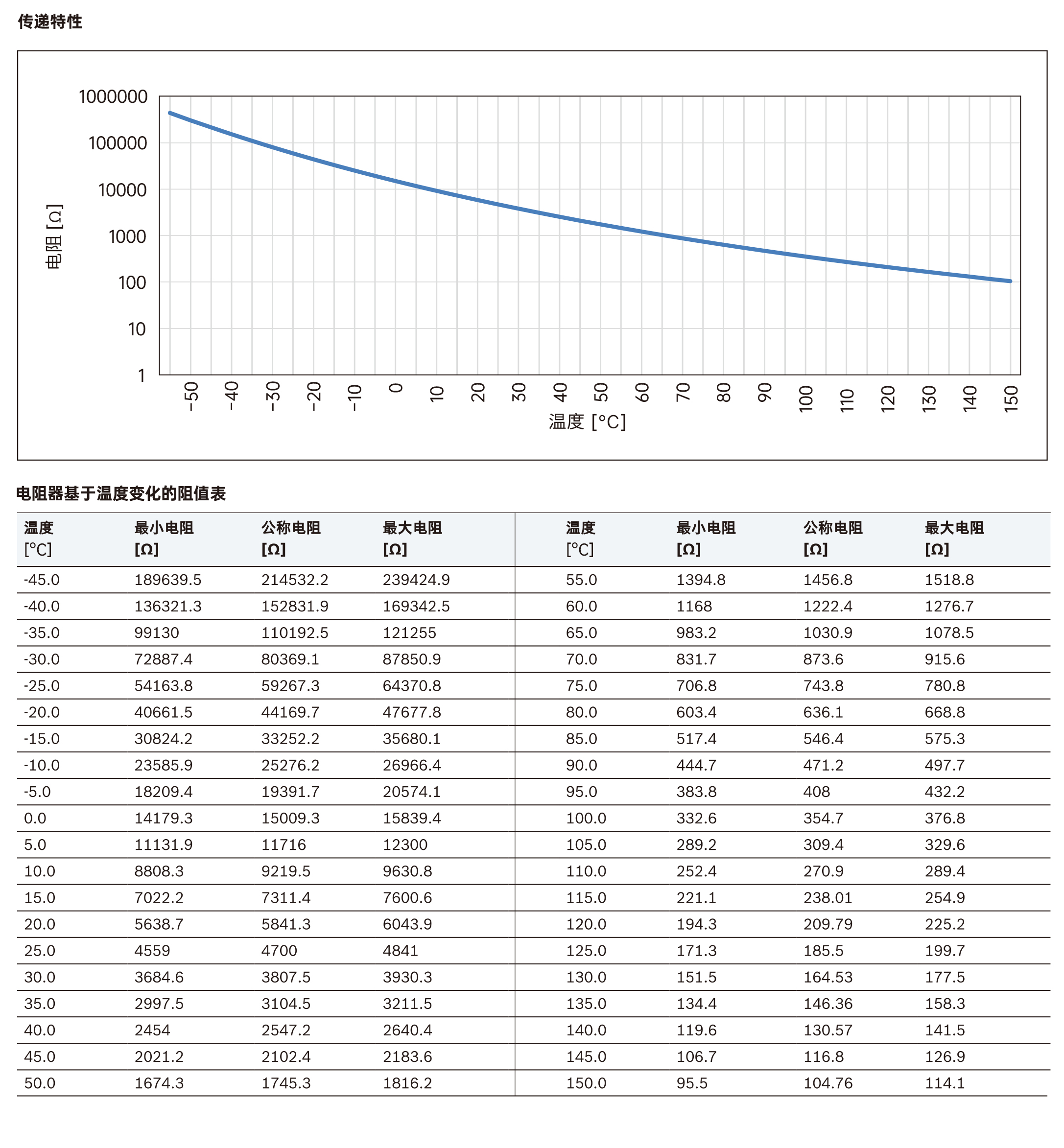

温度传感器

温度测量范围-40...+125°C

电阻(公称值)在0°C 时,15kΩ

公差在25°C 时,4.7kΩ
在25°C 时,4.7kΩ

公称电压3.3V或5V+150mV,具体取决于控制器

允许的最大电流5mA

时间常数T63180s(在温度从+20°C跳升至 +100°C 的流体中测得)

损耗系数1)3.0 mW/K

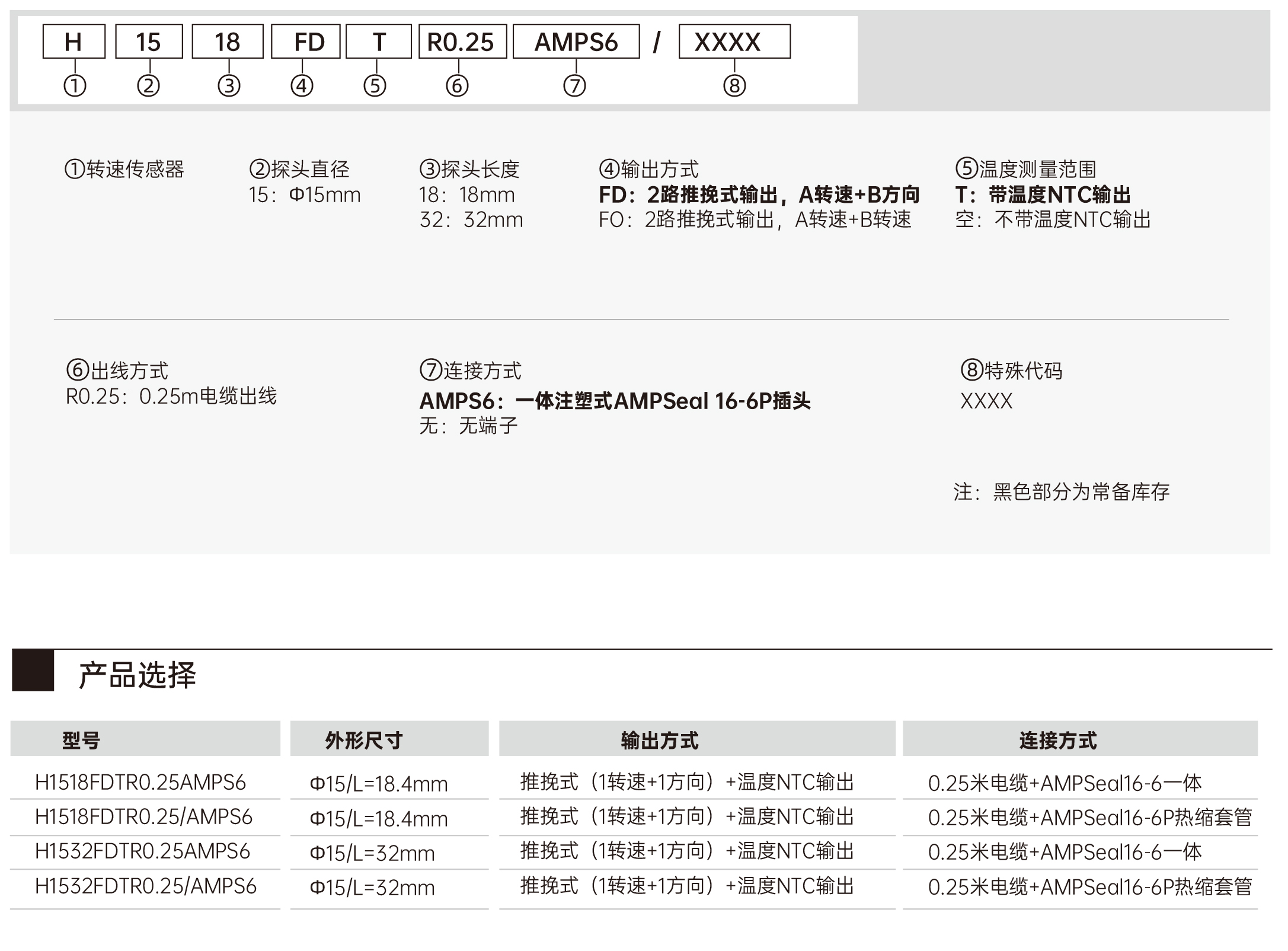

订货信息

订货型号:H1518FDTR0.25AMPS6

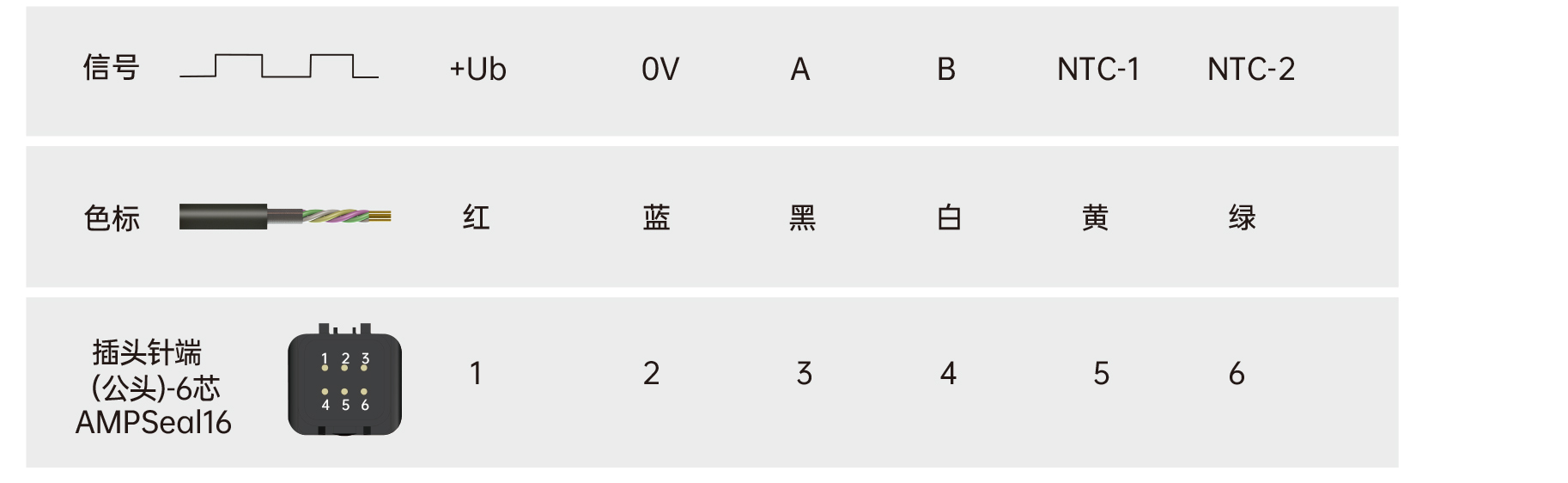

端子配置

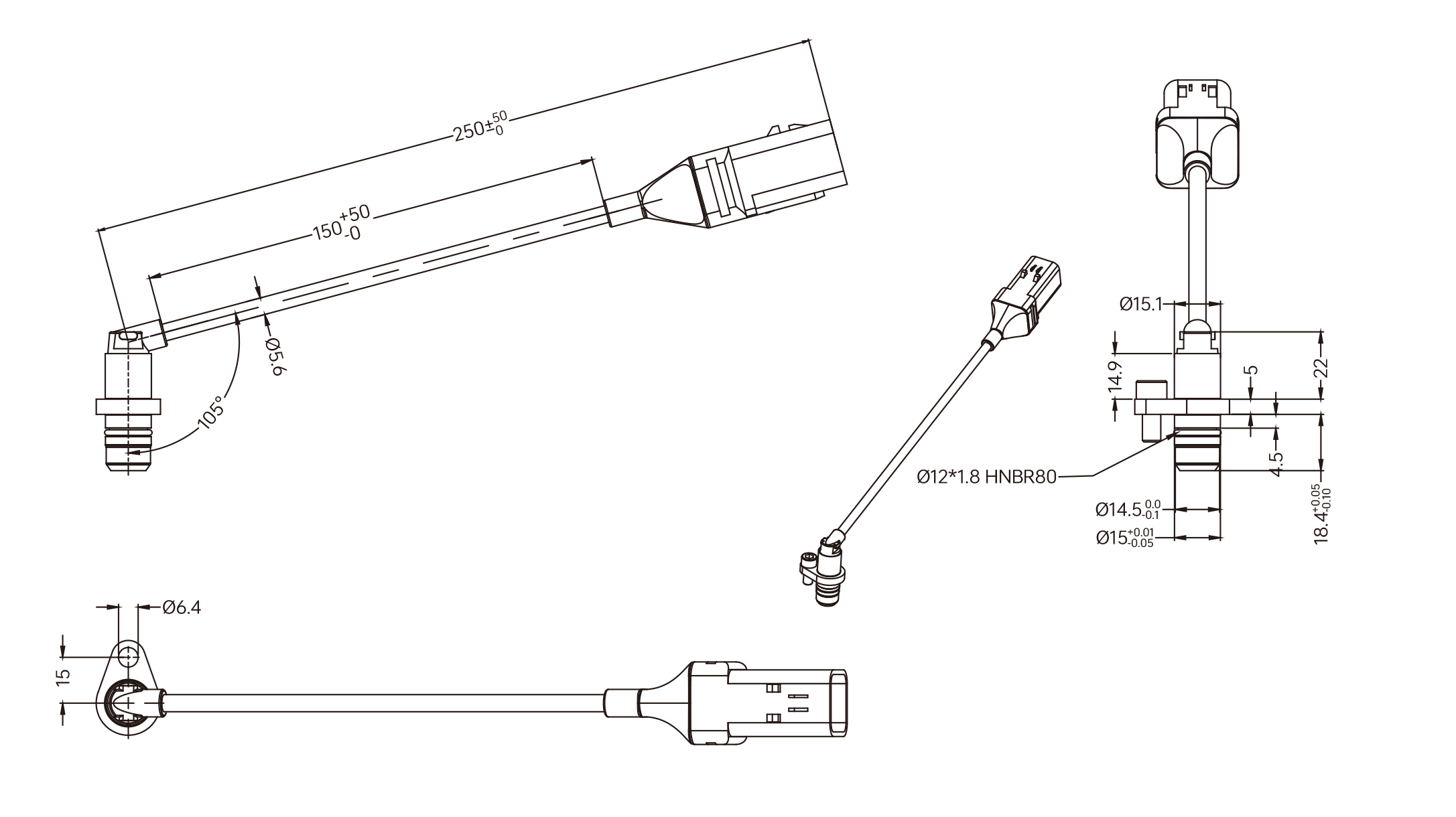

机械图

下载

文件名称文件类型文件缩略图文件大小下载链接
H1518-数据表pdf3.99 M

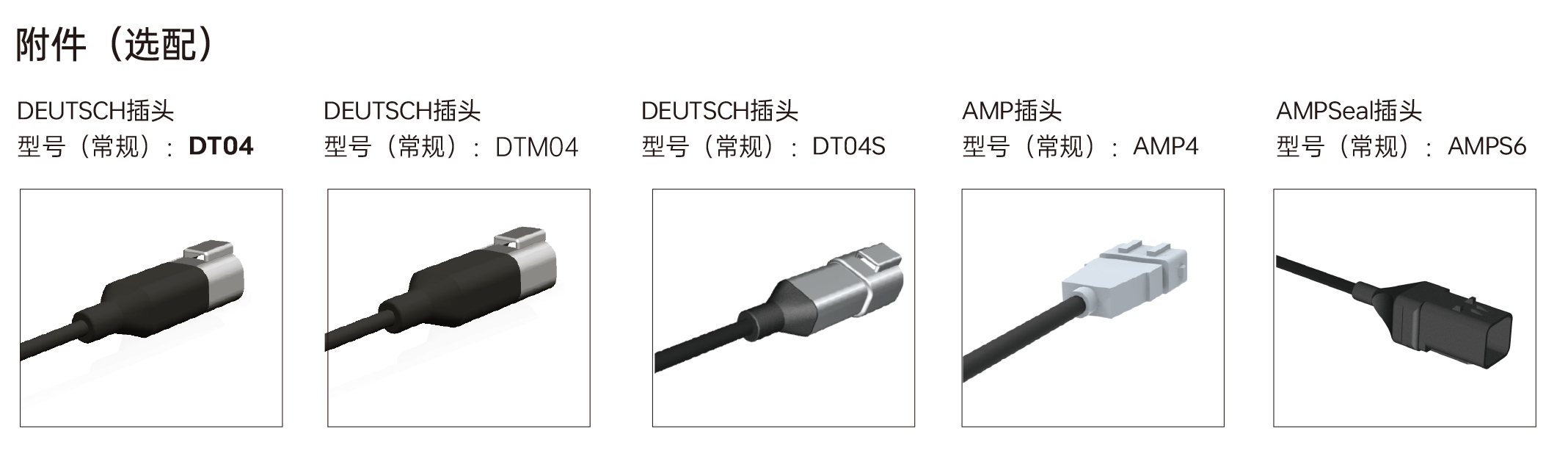

附件
