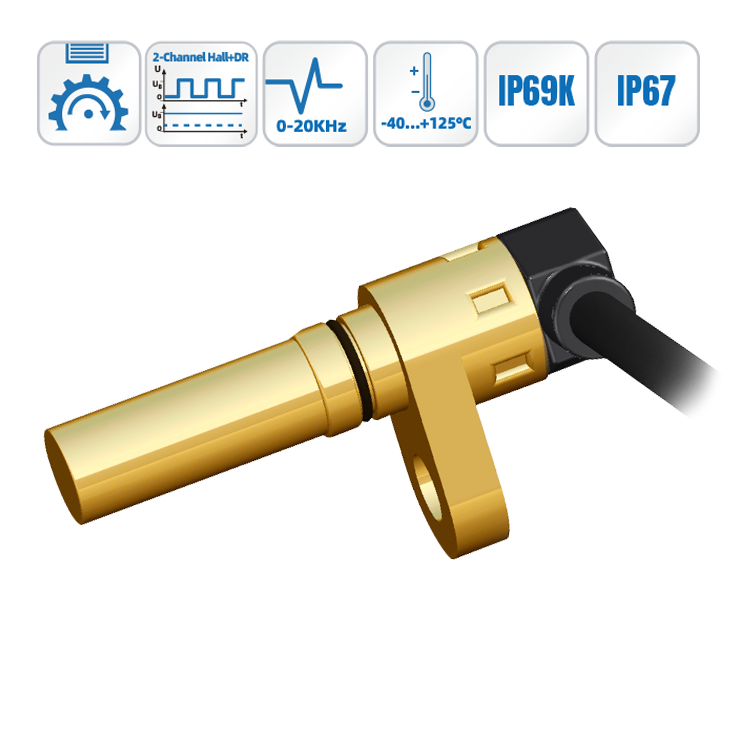

转速传感器

H10系列
A(转速)、B(转速)、C(方向 )、T(温度)

  • 转速传感器
  • 感应原理 霍尔感应
  • 功能原理 铁磁性齿轮的非接触检测
  • 外形长度 Φ10.25/L=32mm
  • 感应距离 Sn:0.2-2mm
  • 频率范围 0-20KHz
  • 工作电压 4.5-28VDC
  • 输出信号 推挽式、A(转速)、B(转速)、C(方向)、T (温度)

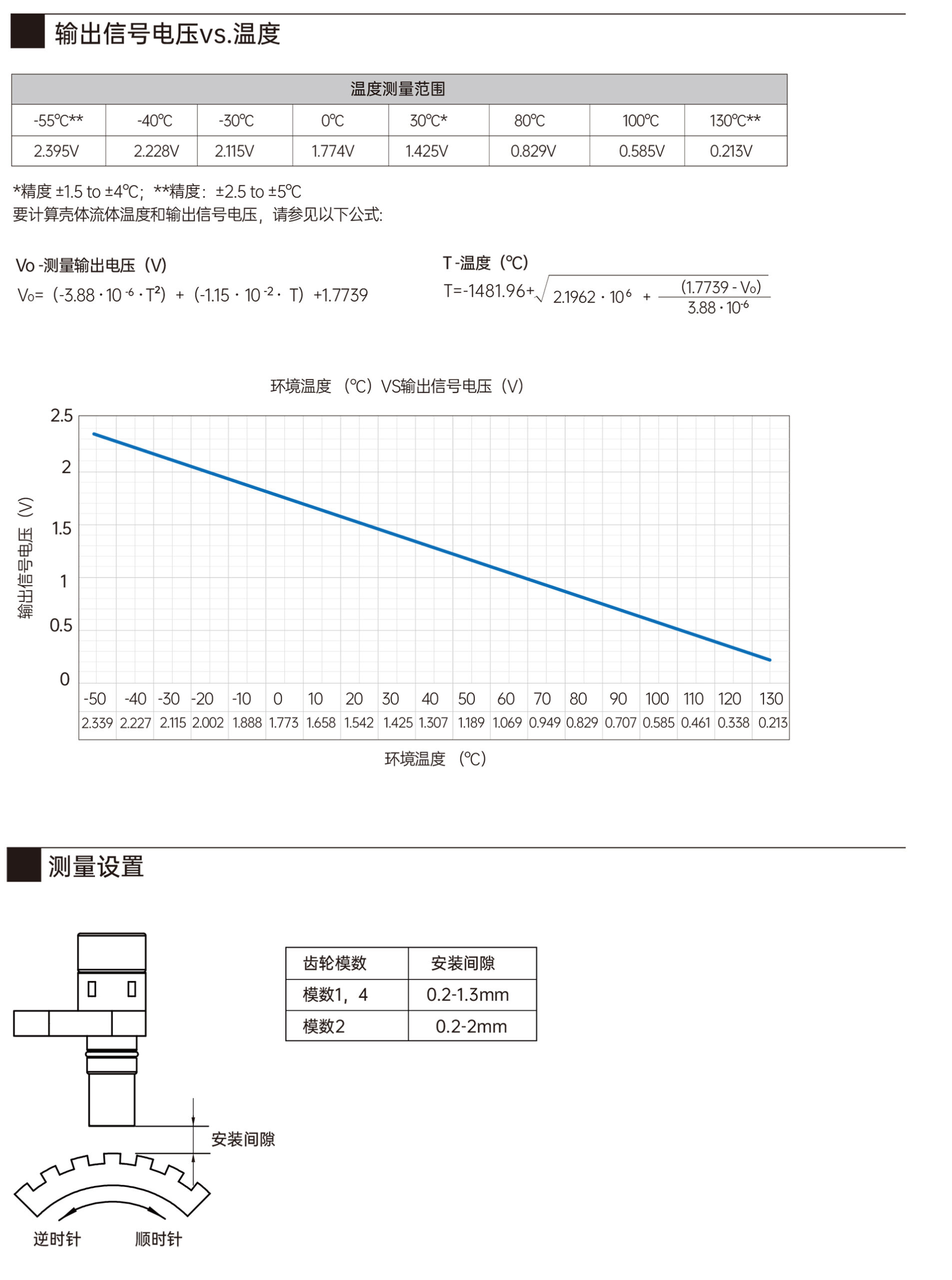

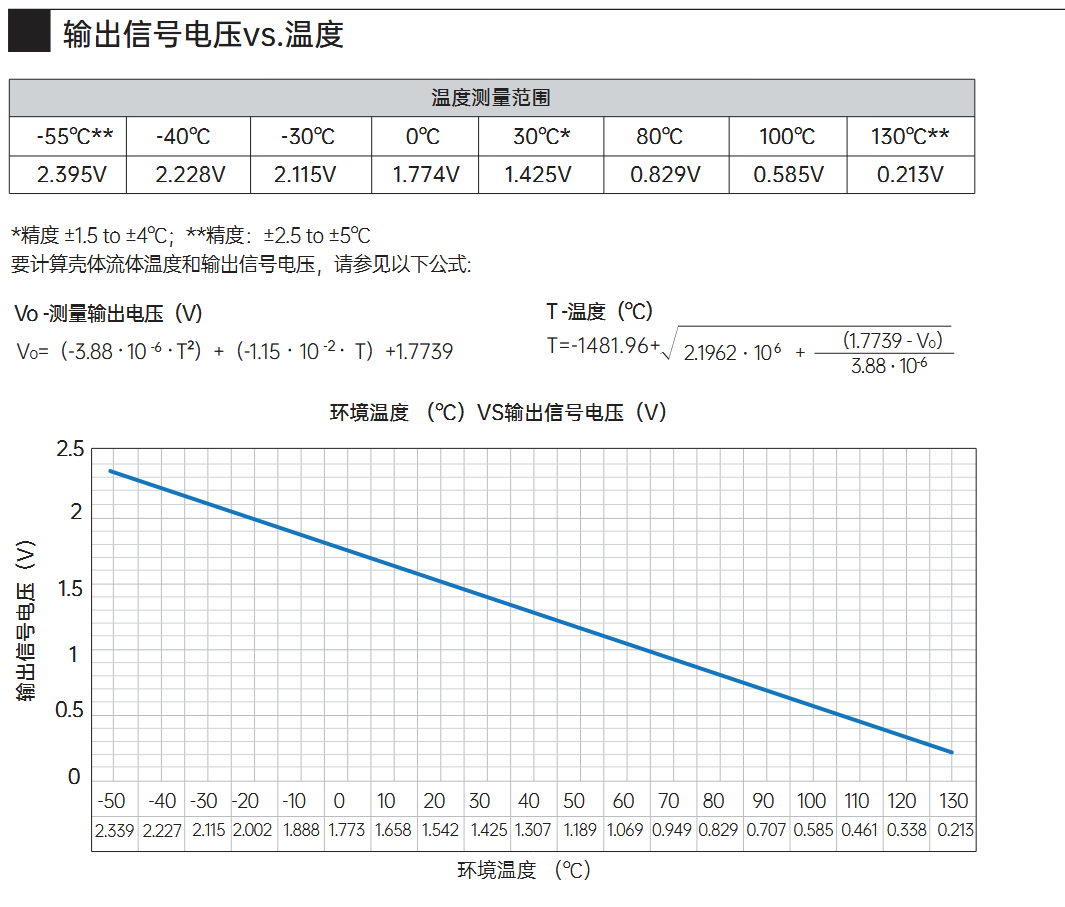

  • 温度测量范围 –40℃…+130℃
  • 连接方式 0.25m电缆线+ DEUTSCH DTM04-6P插头
  • 测量面抗压能力 10bar
  • 工作温度 -40℃…+125℃
  • 防护等级 IP67/IP69K

技术参数

技术数据-机械参数

探头尺寸Φ10.25/L=32mm

外壳材料黄铜/塑料

连接方式电缆线、电缆线加DEUTSCH DT04-4P-EP04插头

测量面抗压能力10bar

重量≈90g

技术数据-电气参数

感应距离0.2~2mm

开关频率0~20kHz

工作电压范围4.5…28VDC

无负载时消耗电流<25mA

输出信号A(转速1)、B(转速2)、C(方向 )、T(温度)

输出电路推挽式

最大负载电流<50 mA

压降 Vd<2VDC

绝缘强度500VDC

反向极性保护

技术数据-环境条件

工作温度-40~+125℃

外壳的抗腐蚀性海水和各种液压油

可承载最大压力(动态和静态)动态:10bar;静态:3bar

电线最大拉伸负荷75N

防护等级 (EN60259)IP67,IP69K

抗振性(EN60068-2-27)30g@f=10Hz...500Hz,每个方向100min

抗冲击性(EN60068-2-27) 50g@11ms,每个方向3次

跌落测试 (EN60068-2-27)1m

抗温度冲击性25次:30min@+125℃(空气中);30min@+23℃(水中)

温度循环100次:-40℃~+125℃@转变时间<10s

MTTF(electronic)120.000h

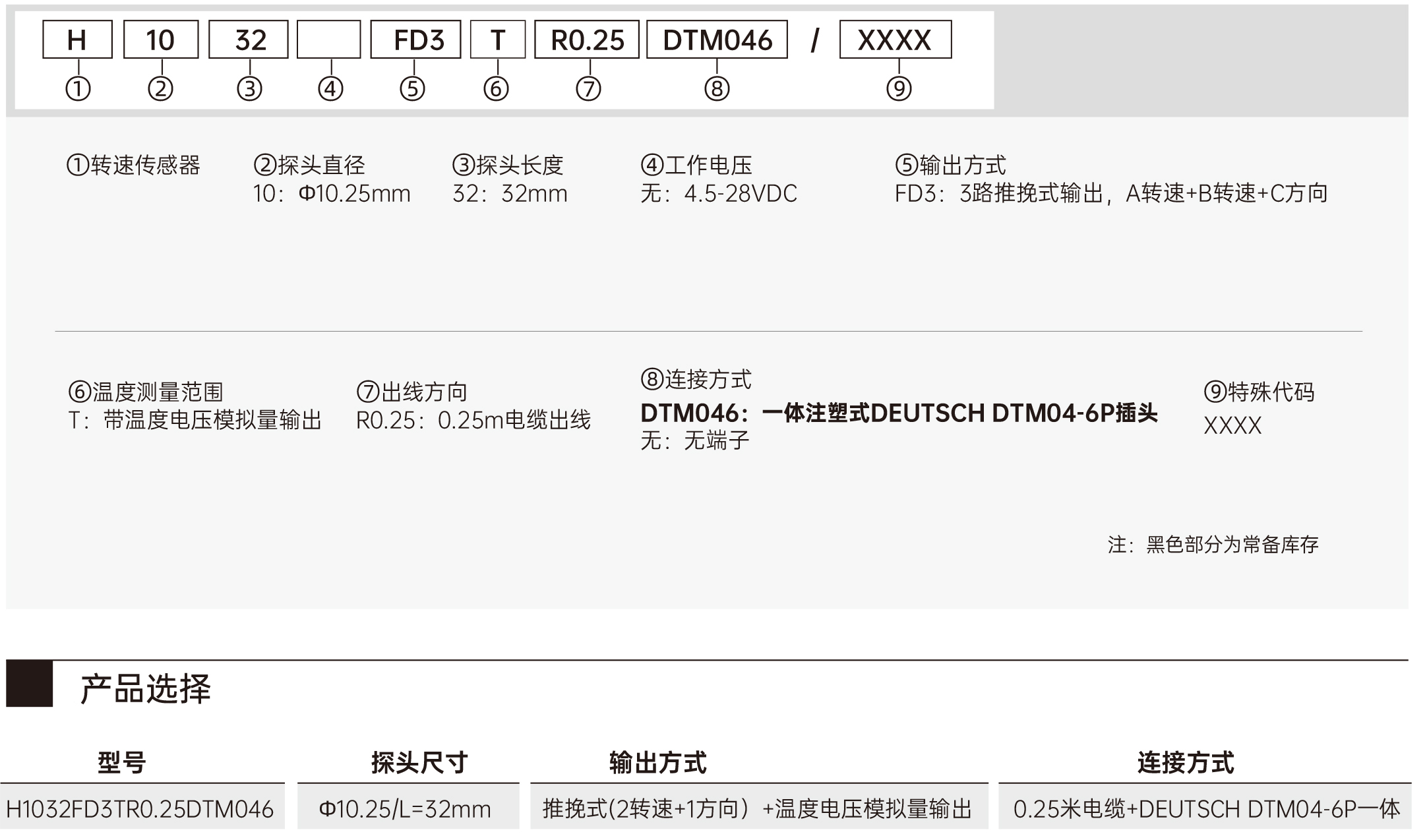

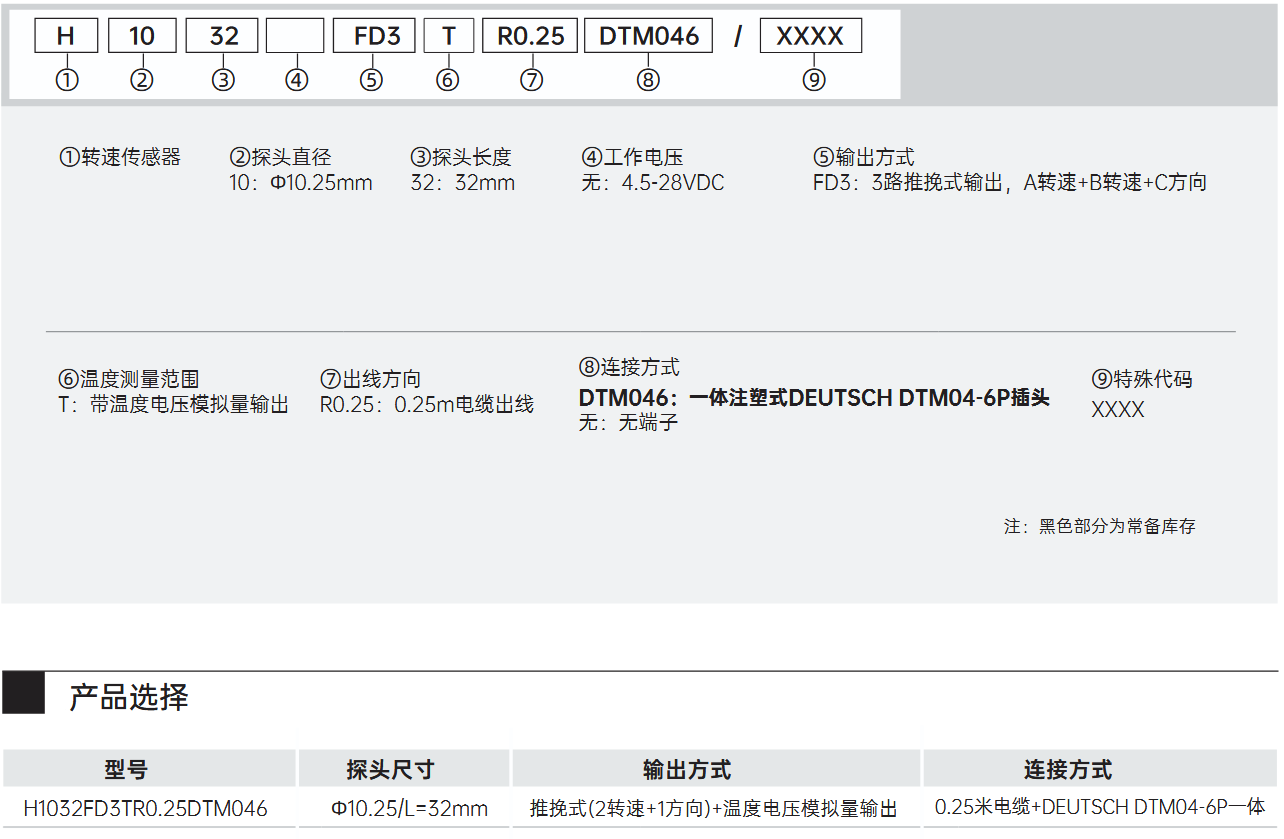

订货信息

订货型号:H1032FD3TR0.25DTM046

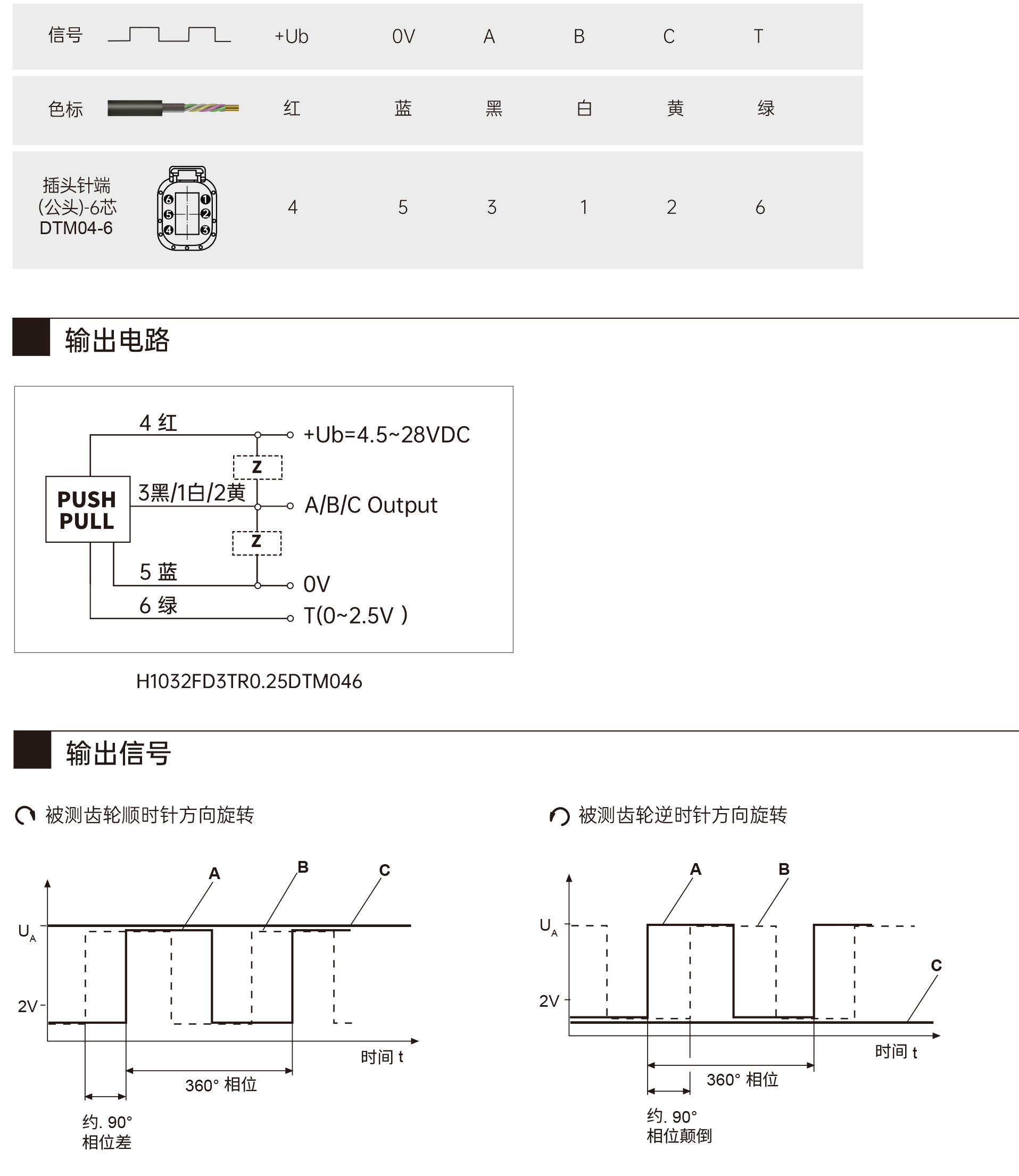

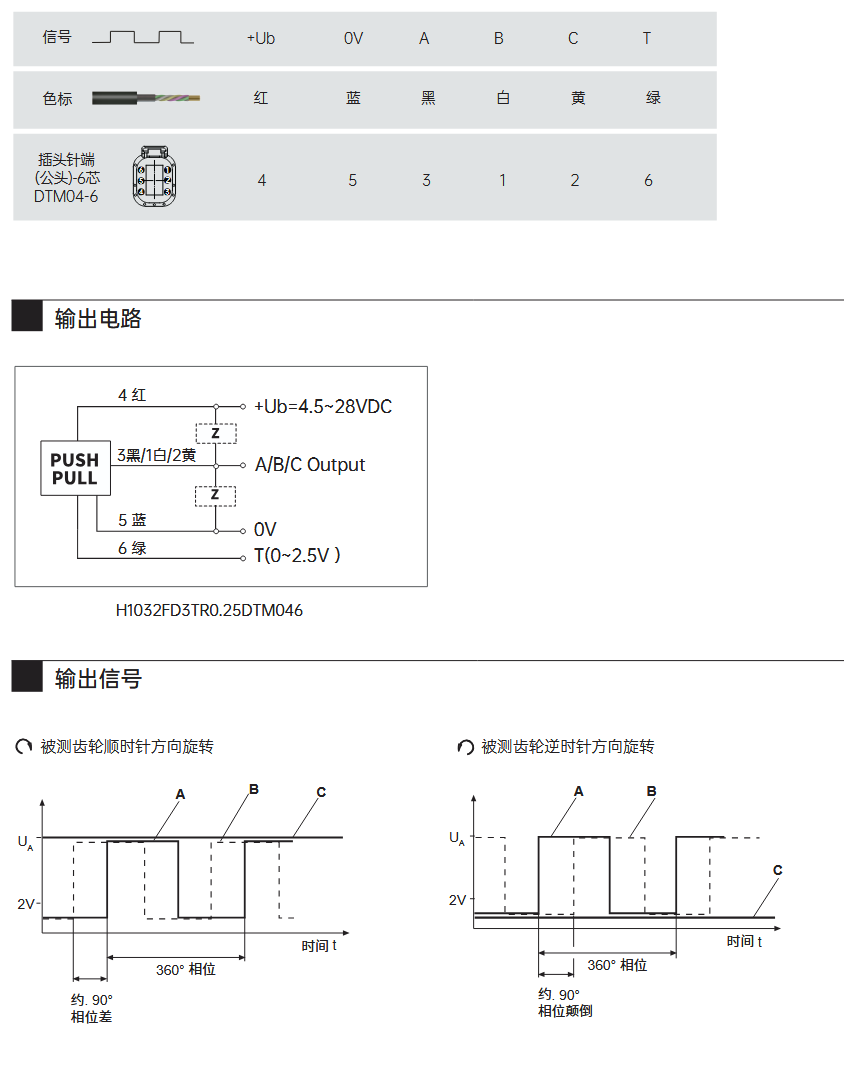

端子配置

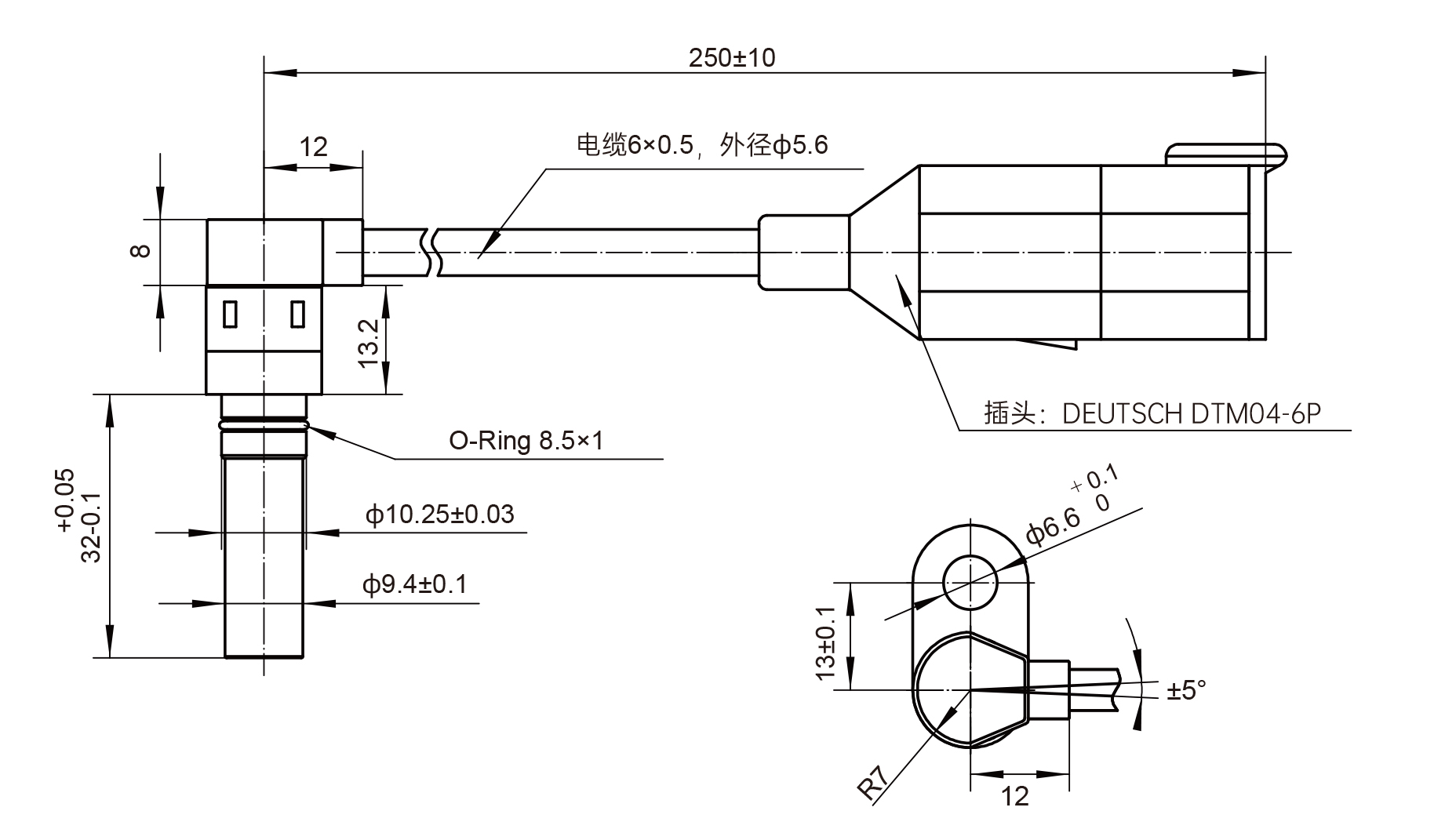

机械图

下载

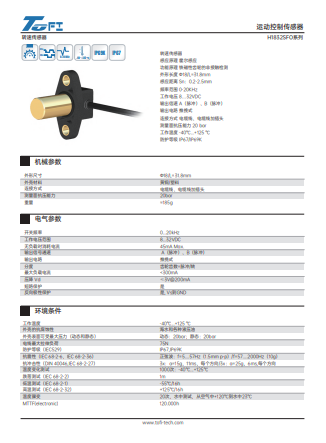

文件名称文件类型文件缩略图文件大小下载链接
H10-A转速、B转速、C方向 、T温度pdf2.61 M
