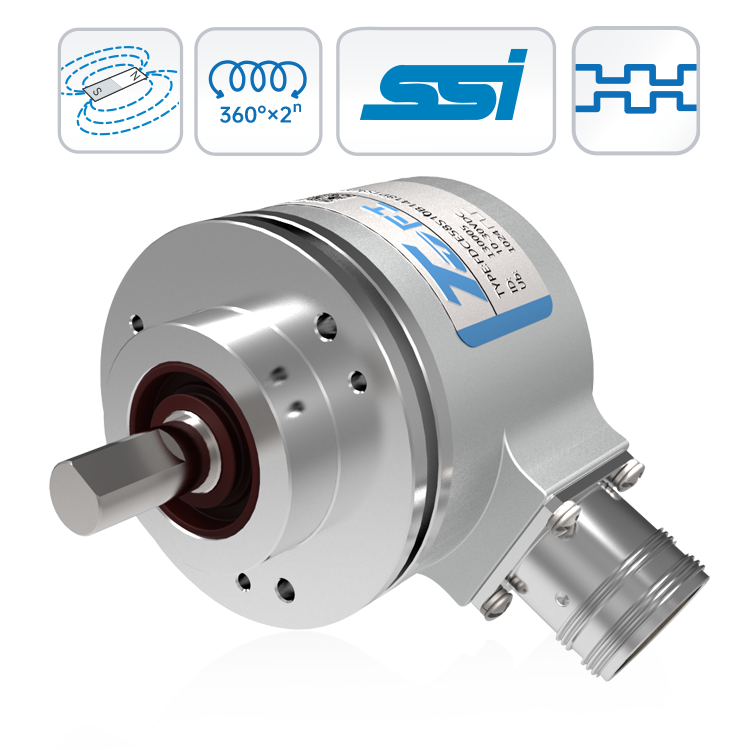

绝对值编码器

FDCE58S系列-SSI+增量信号

  • FDCE58S系列
  • 多圈绝对值编码器
  • 感应原理 磁性
  • 功能原理 多圈
  • 外径 Φ60mm
  • 轴径 实心轴Φ10mm
  • 分辨率 25bit
  • 每圈步数 8192/13bit
  • 圈数 4096/12bit
  • 接口 SSI、SSI+增量信号
  • 增量信号分辨率 512PPR、1024PPR、2048PPR、4096PPR
  • 增量信号 A+A- B+B-
  • 工作电压 10-30VDC
  • 防护等级 IP67

技术参数

技术数据 –机械参数

轴径(mm)实心轴Φ10mm

主体材料铝合金

壳体材料铝合金

轴向负载≤40N

径向负载≤80N

旋转速度最大 6000RPM

抗冲击性100g,6ms

抗震动性10g,10...2000Hz

防护等级IP67

工作温度-40℃...+85℃

存储温度-40℃...+85℃

重 量≈220g

出线方式12芯M23插座CW(9223)

技术数据 –电气参数

接口类型SSI、SSI+增量信号

传输速率125K-2M/bit

输出码制格雷码或二进制

通讯标准RS422

工作电压10…30VDC

空载电流<60mA

计数方向可设置 ( 出厂默认面对转轴顺时针数据增加)

外部置位可设置 接高电平>2s

增量信号分辨率512PPR、1024PPR、2048PPR、4096PPR

增量信号A+A- B+B-

增量输出方式推挽式差分(HTL)、RS422(TTL)

抗 干 扰EN61000-6-2

发射干扰EN 61000-6-4

接口电路保护浪涌保护 、反极性保护 、ESD 保护

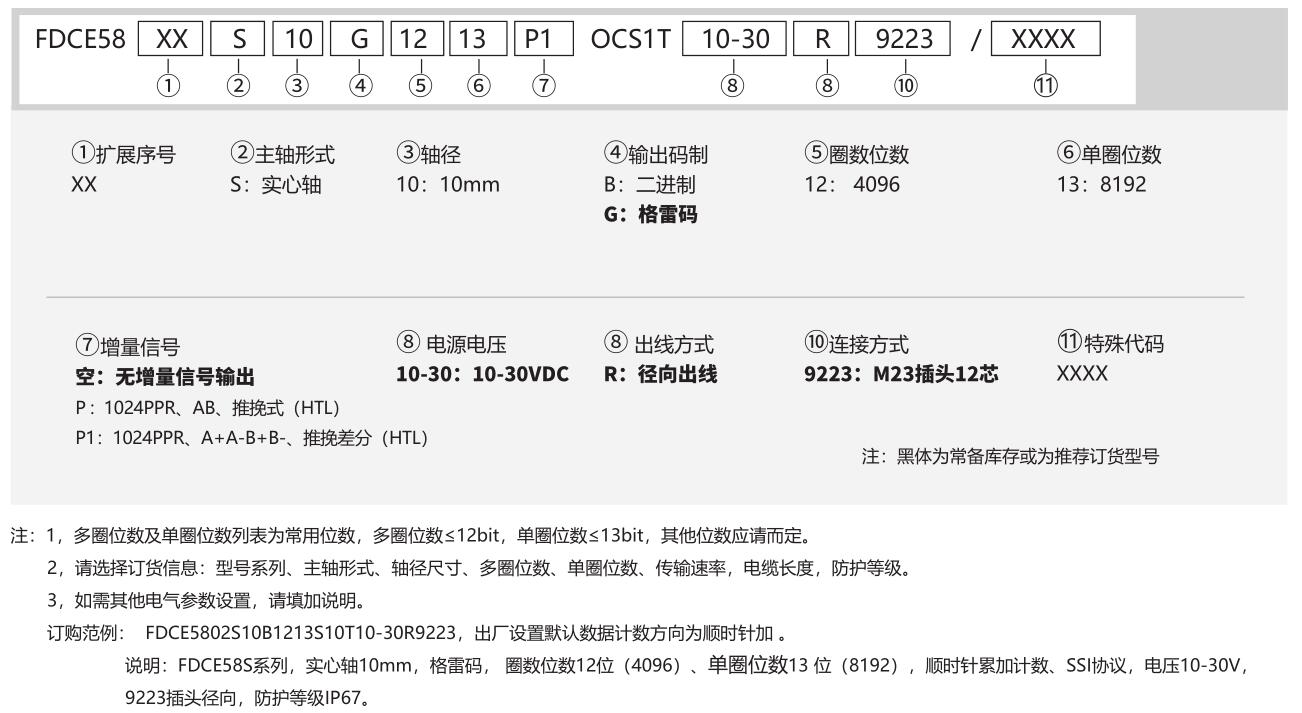

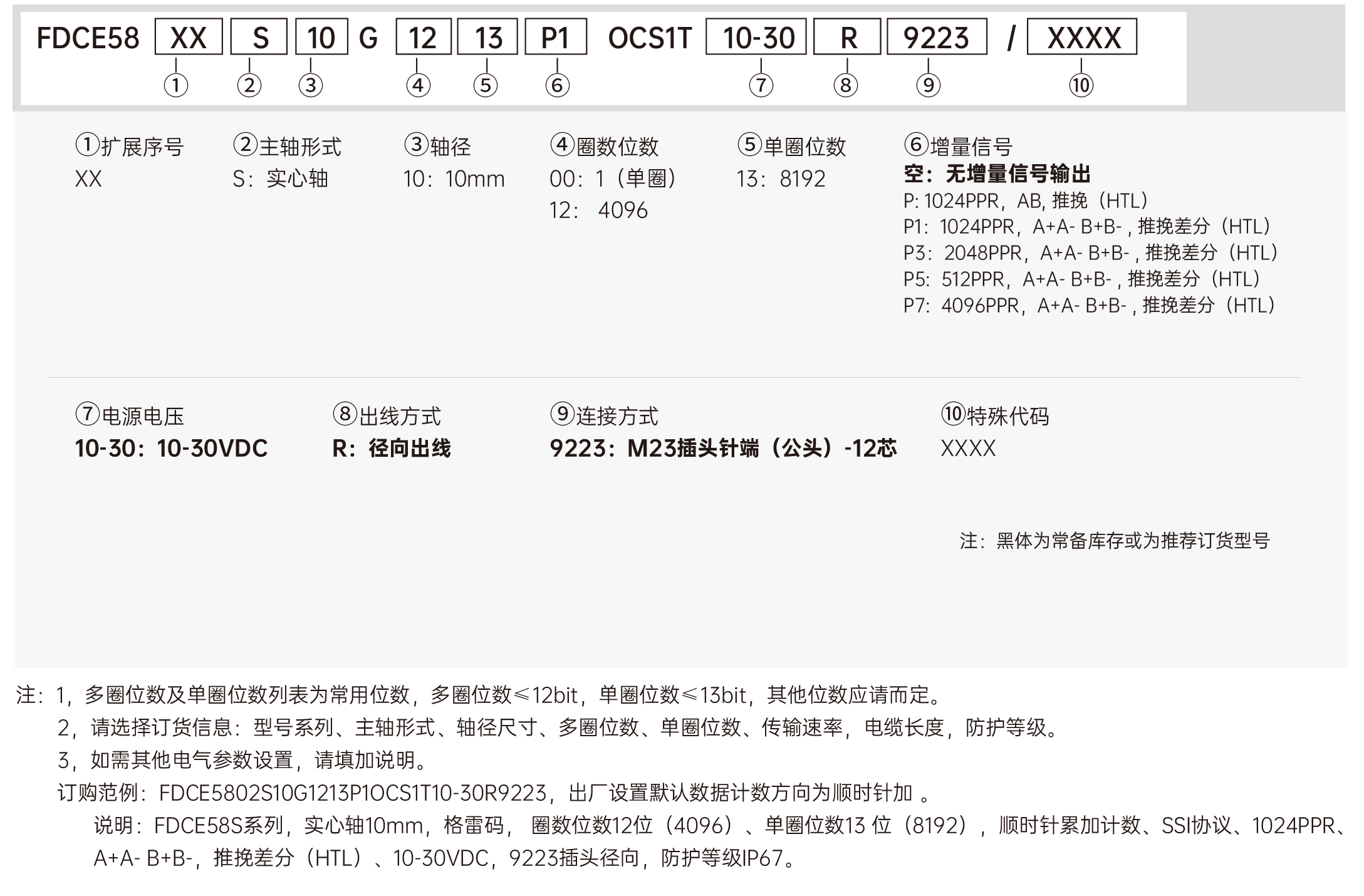

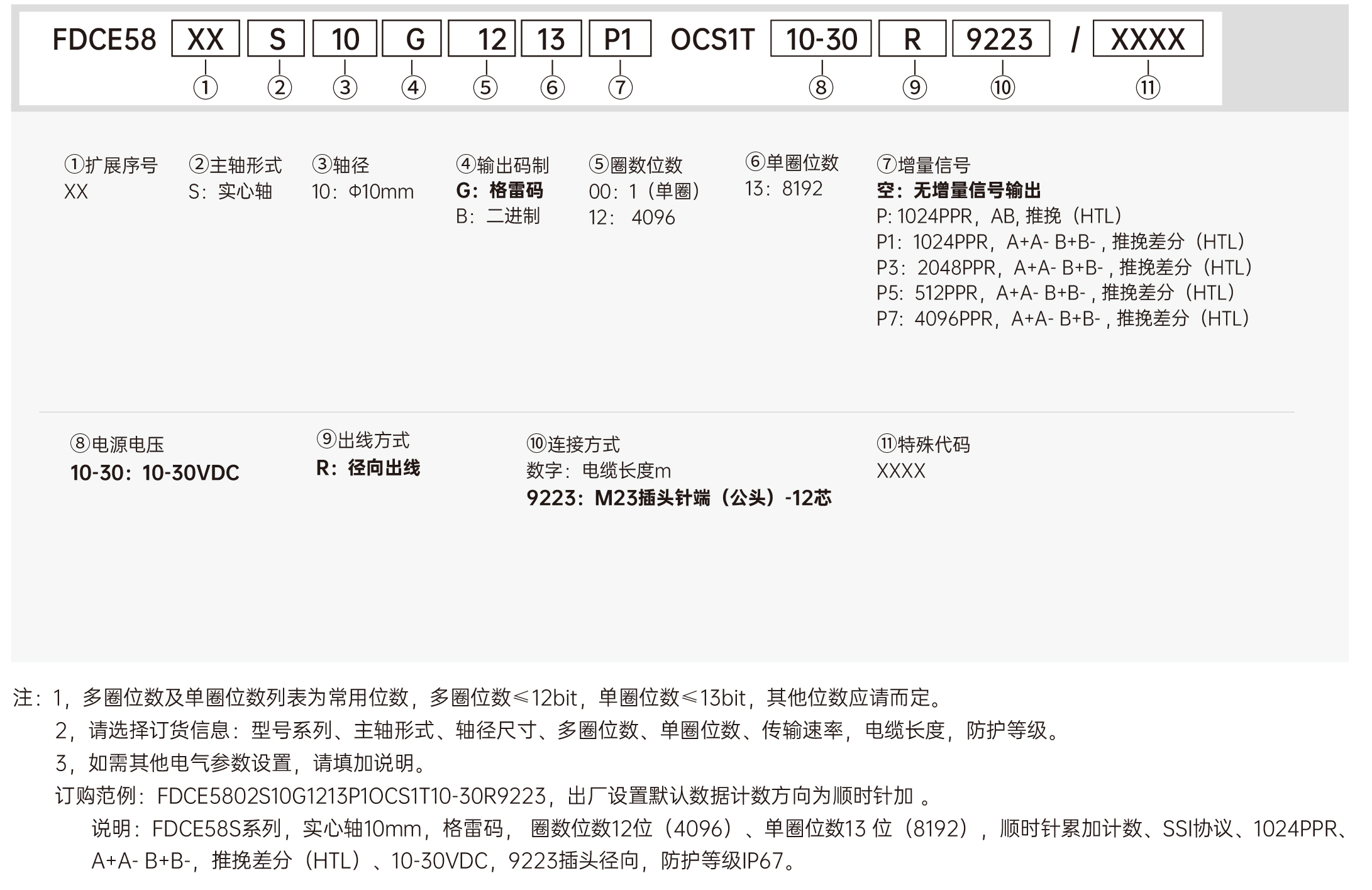

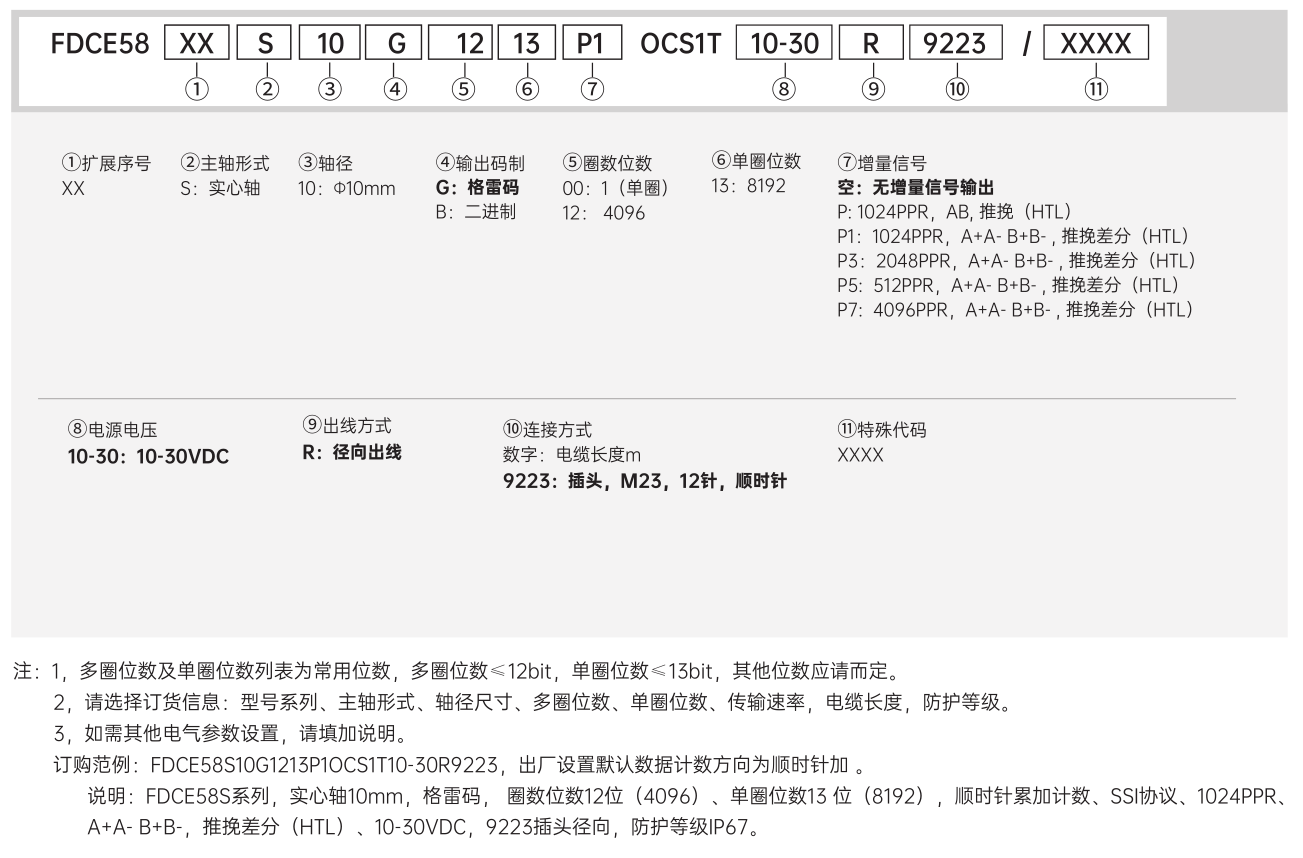

订货信息

订购范例:FDCE5802S10B1213S10T10-30R9223

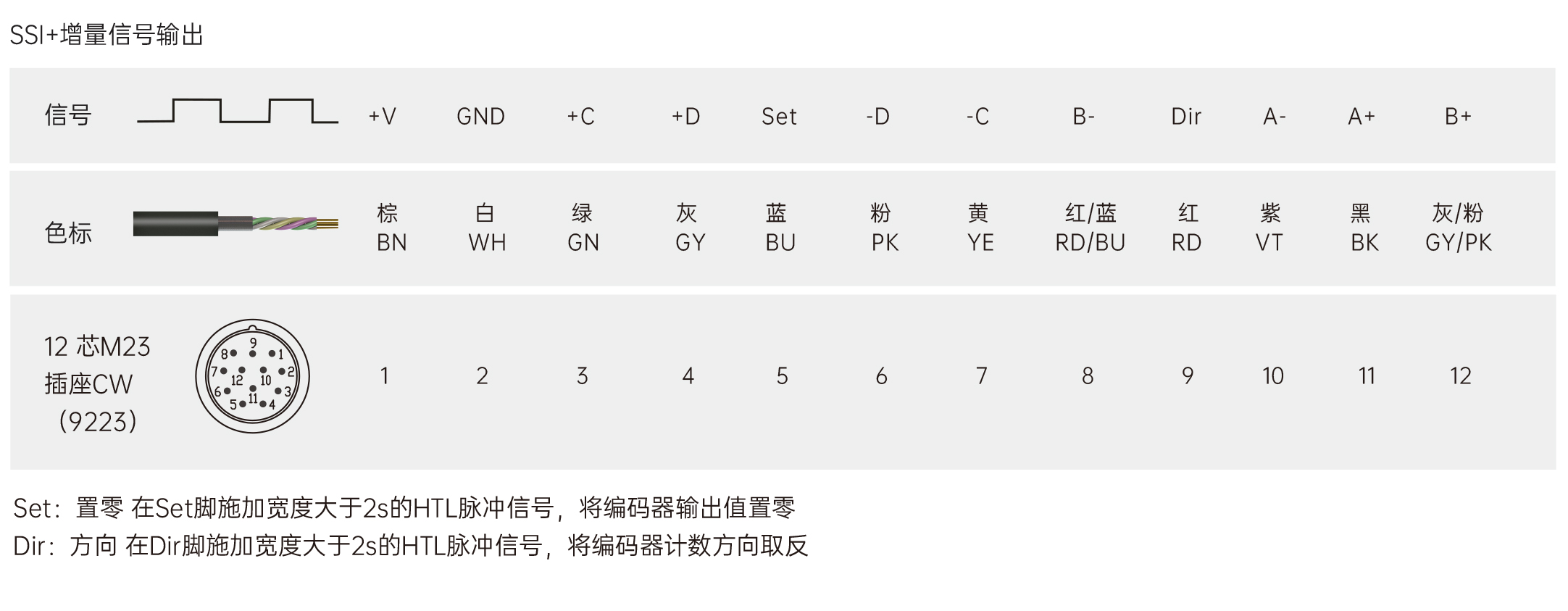

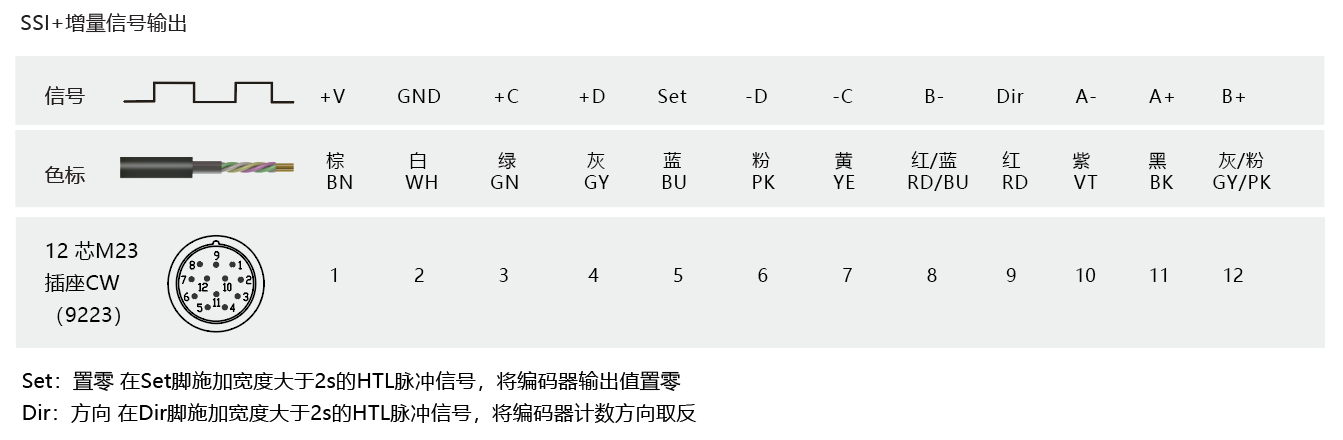

端子配置

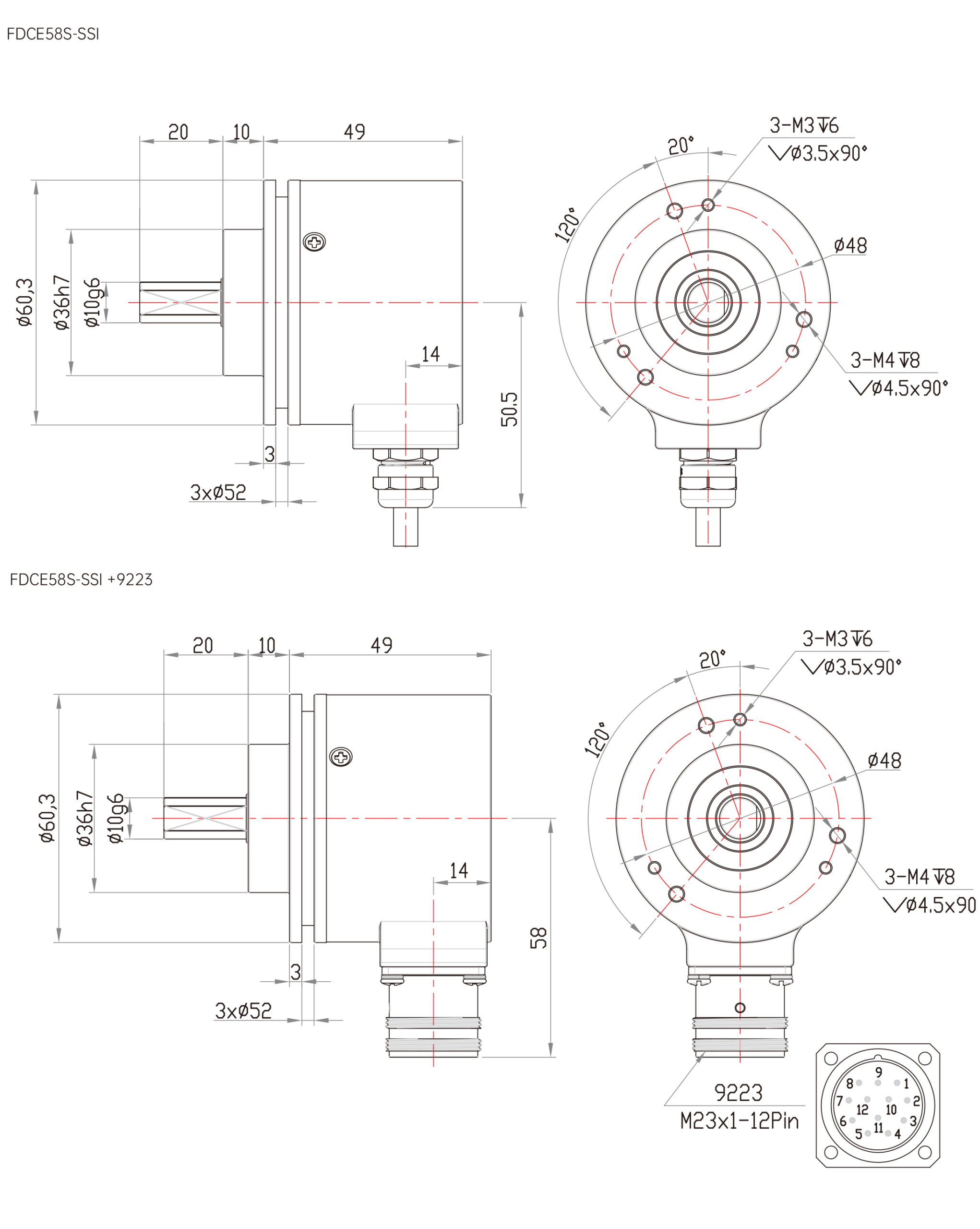

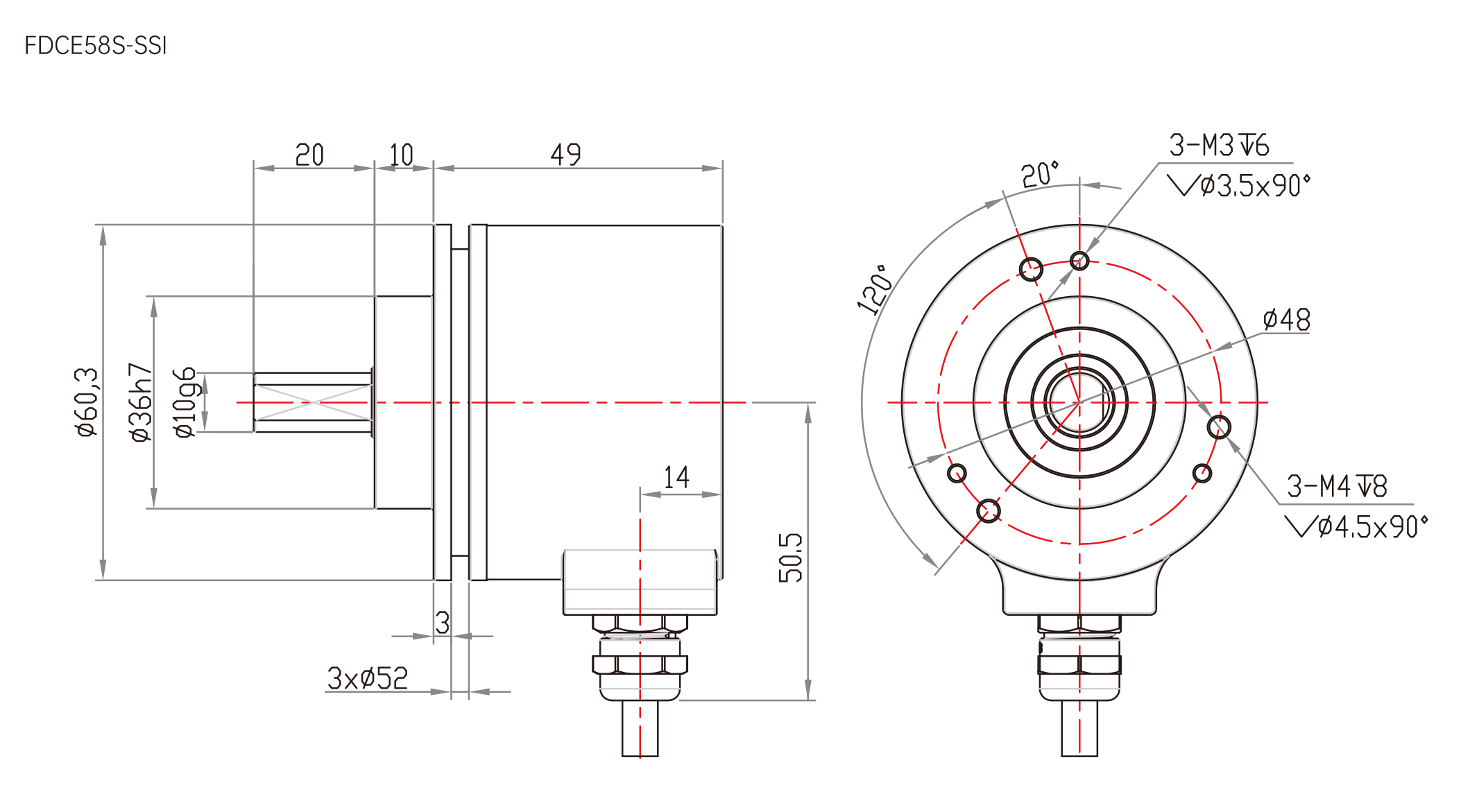

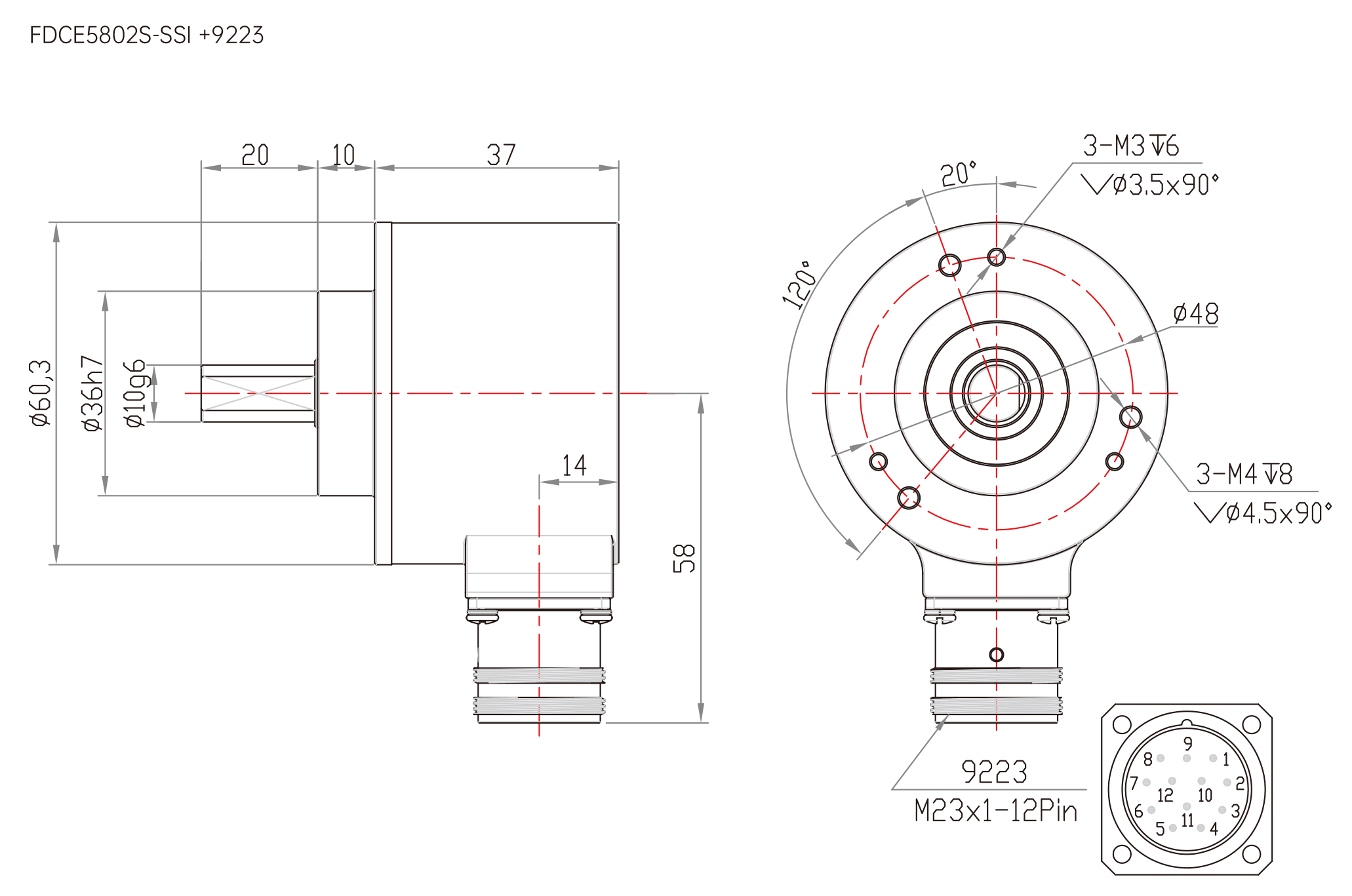

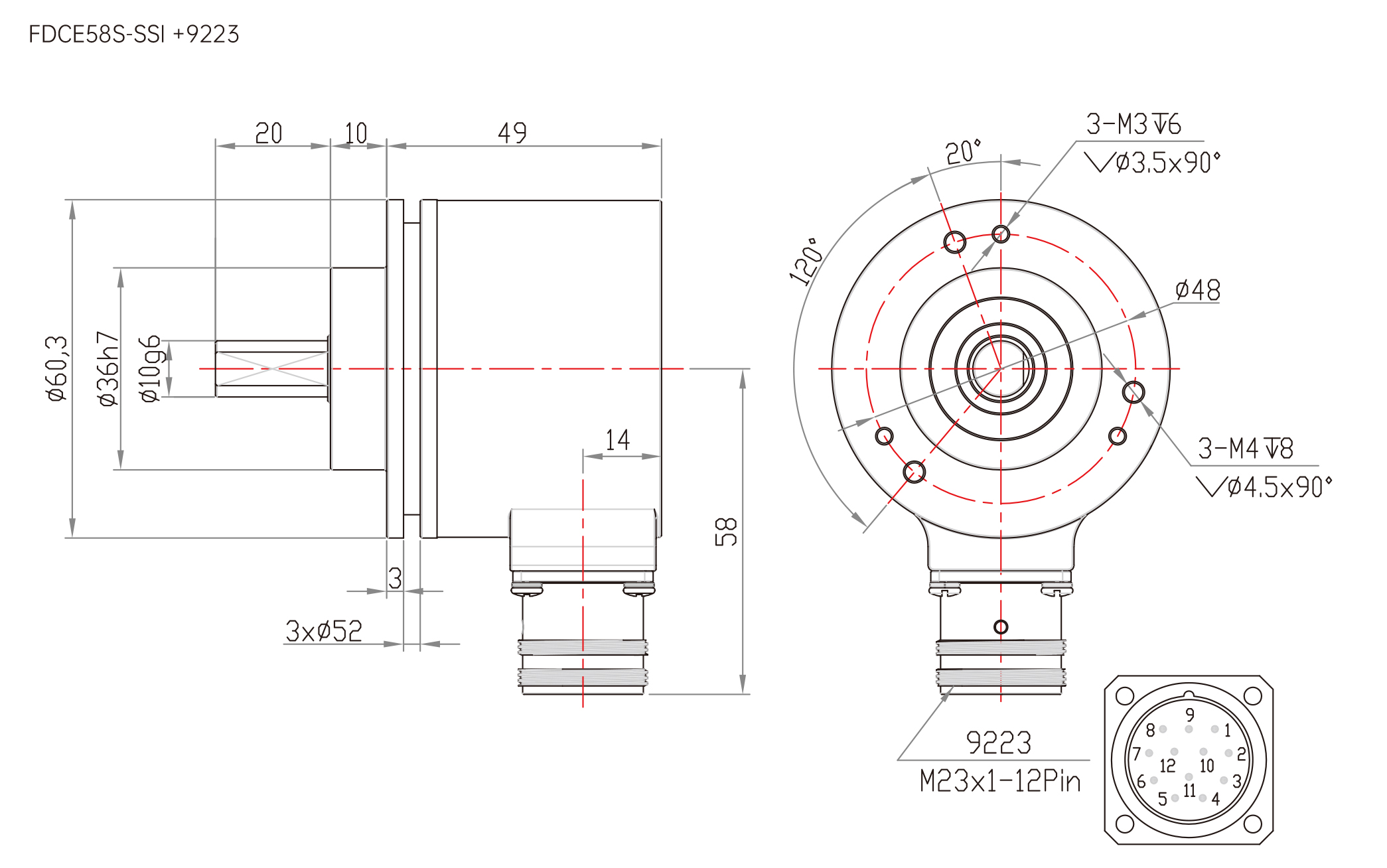

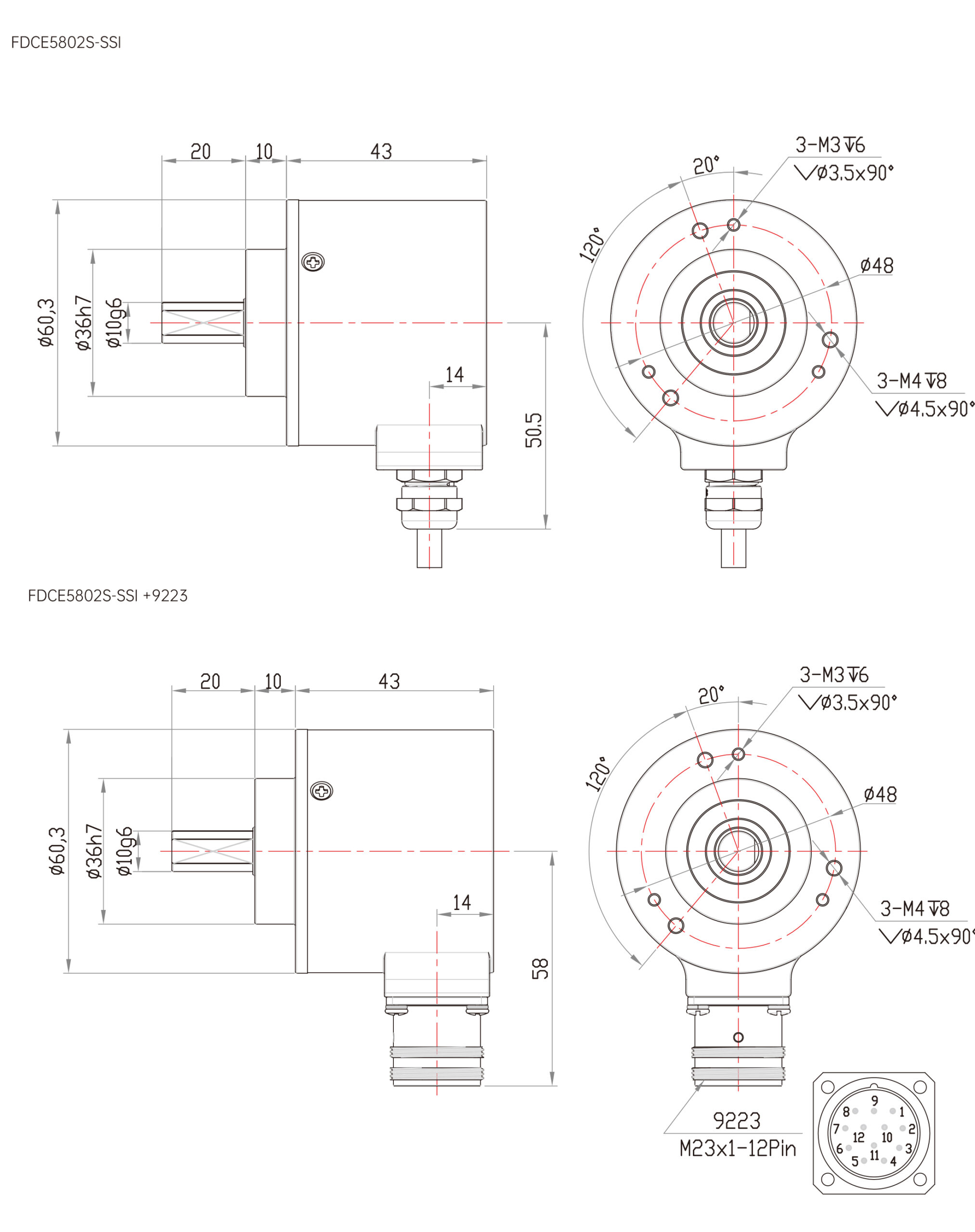

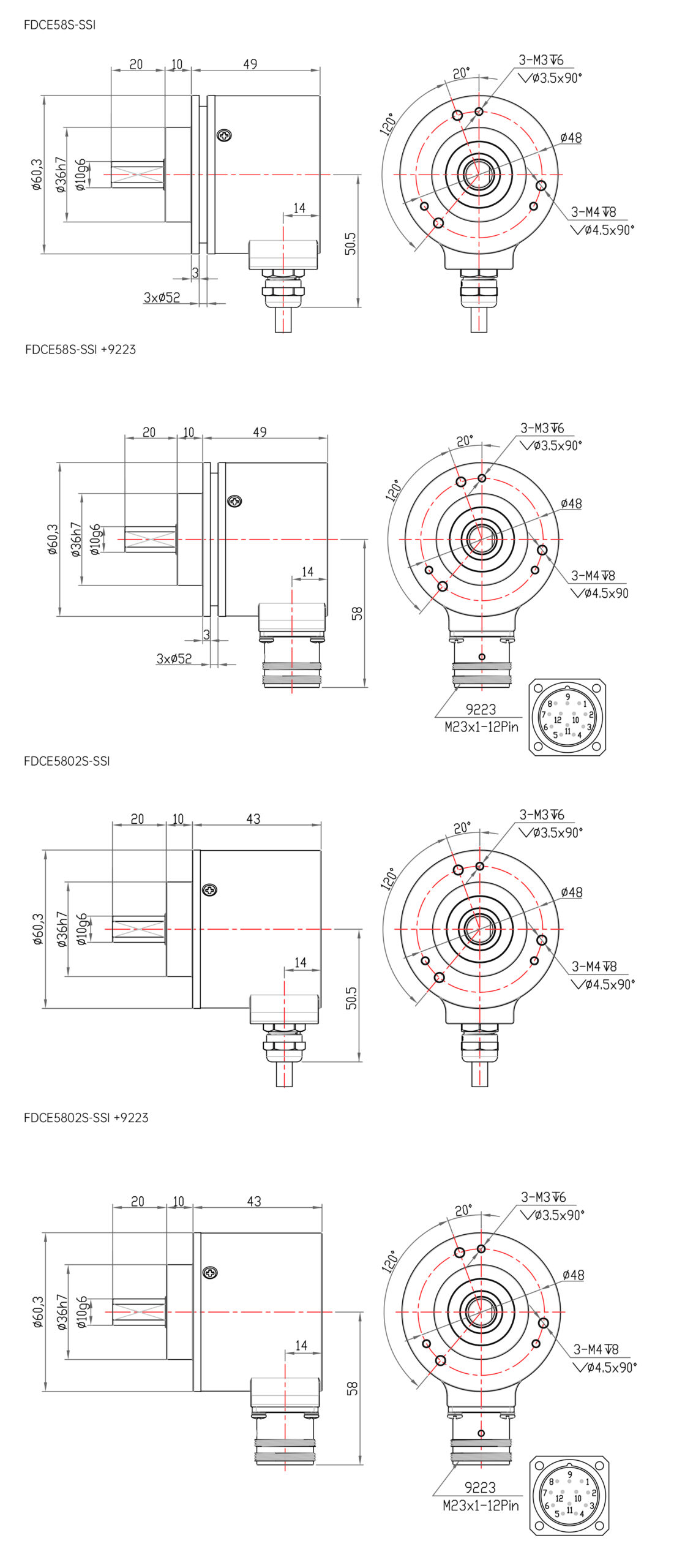

机械图

下载

文件名称文件缩略图文件大小下载链接
FDCE58S系列-SSI+增量信号2.31 M

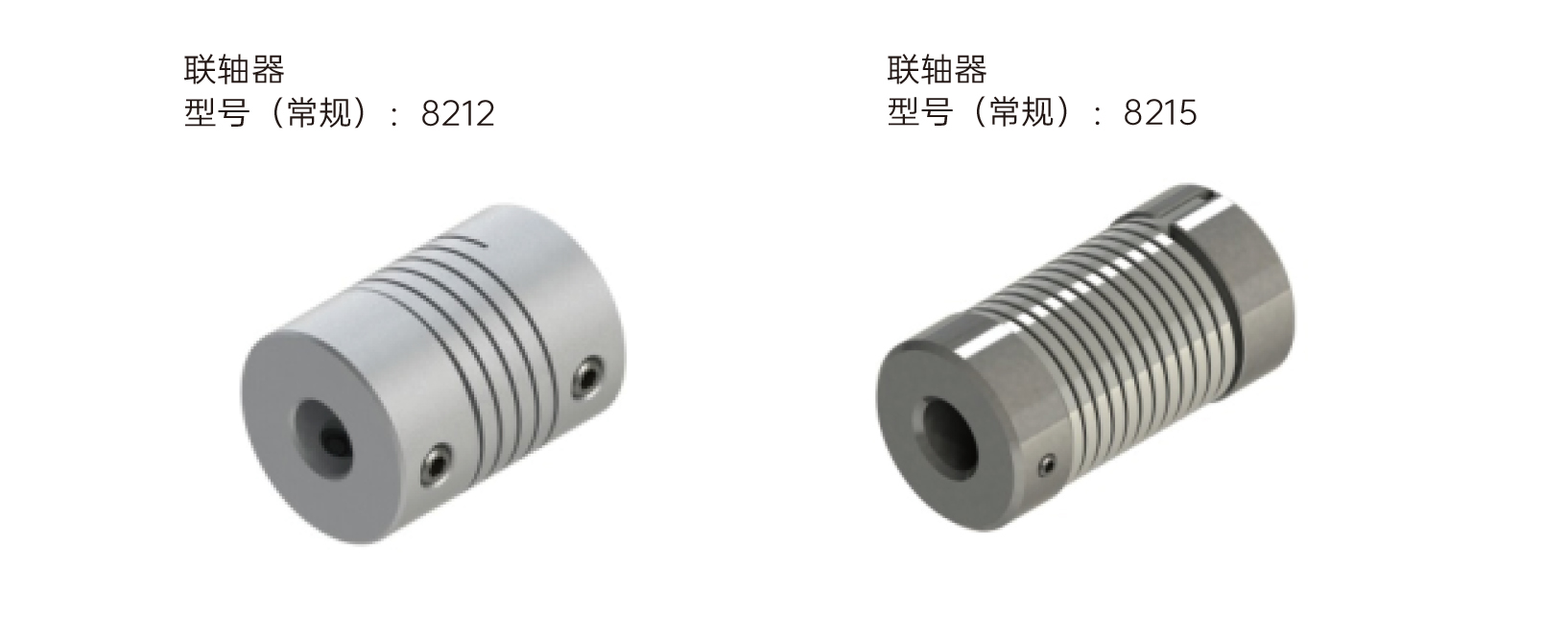

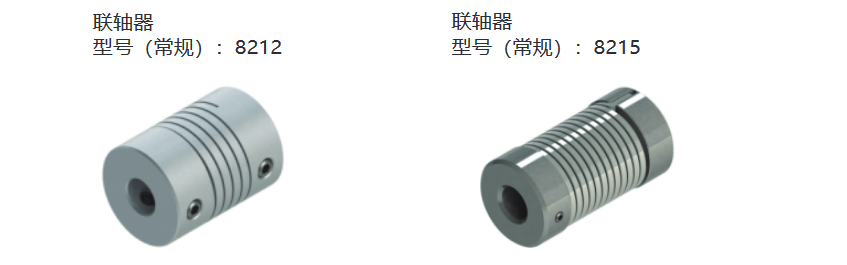

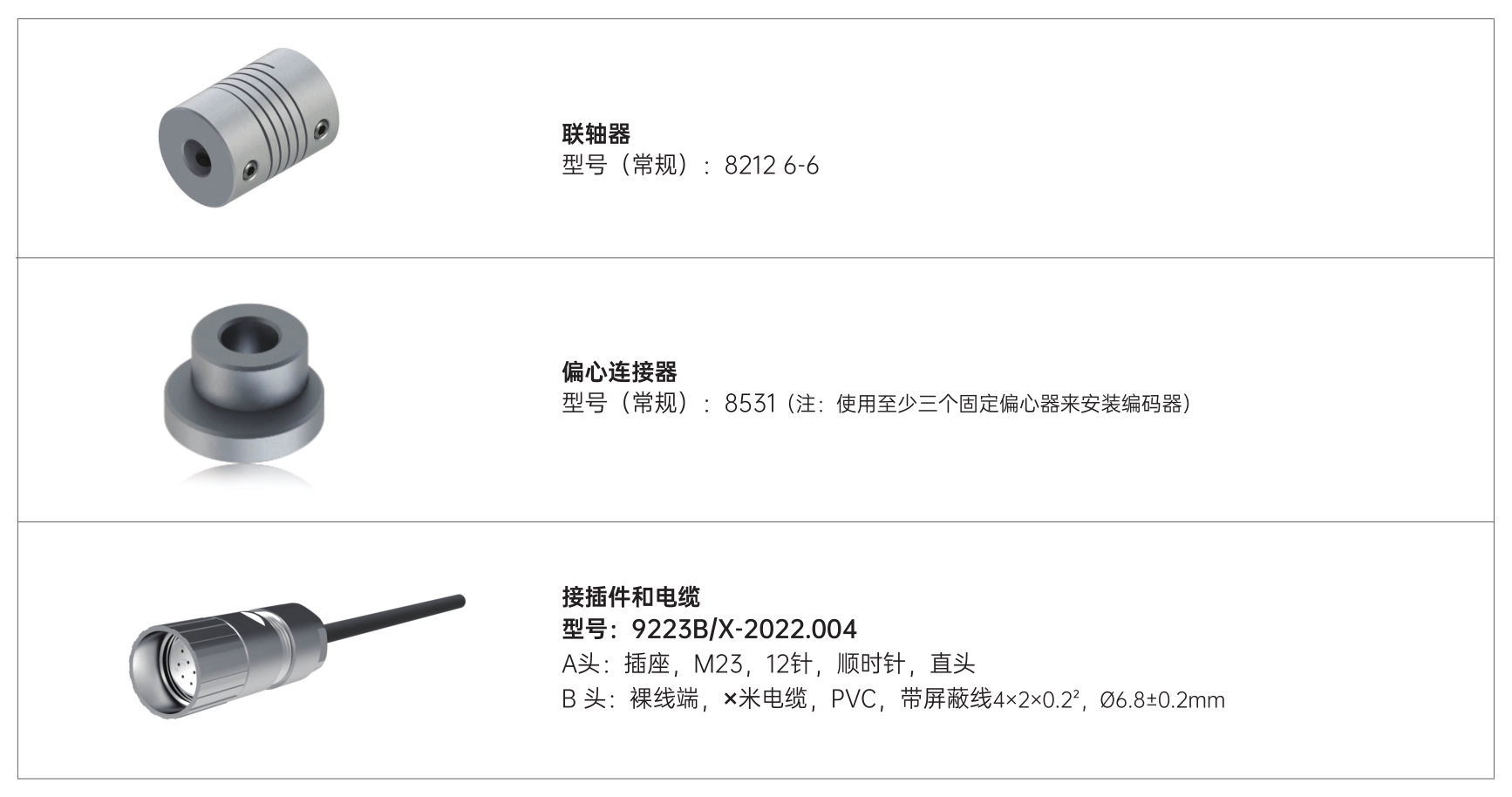

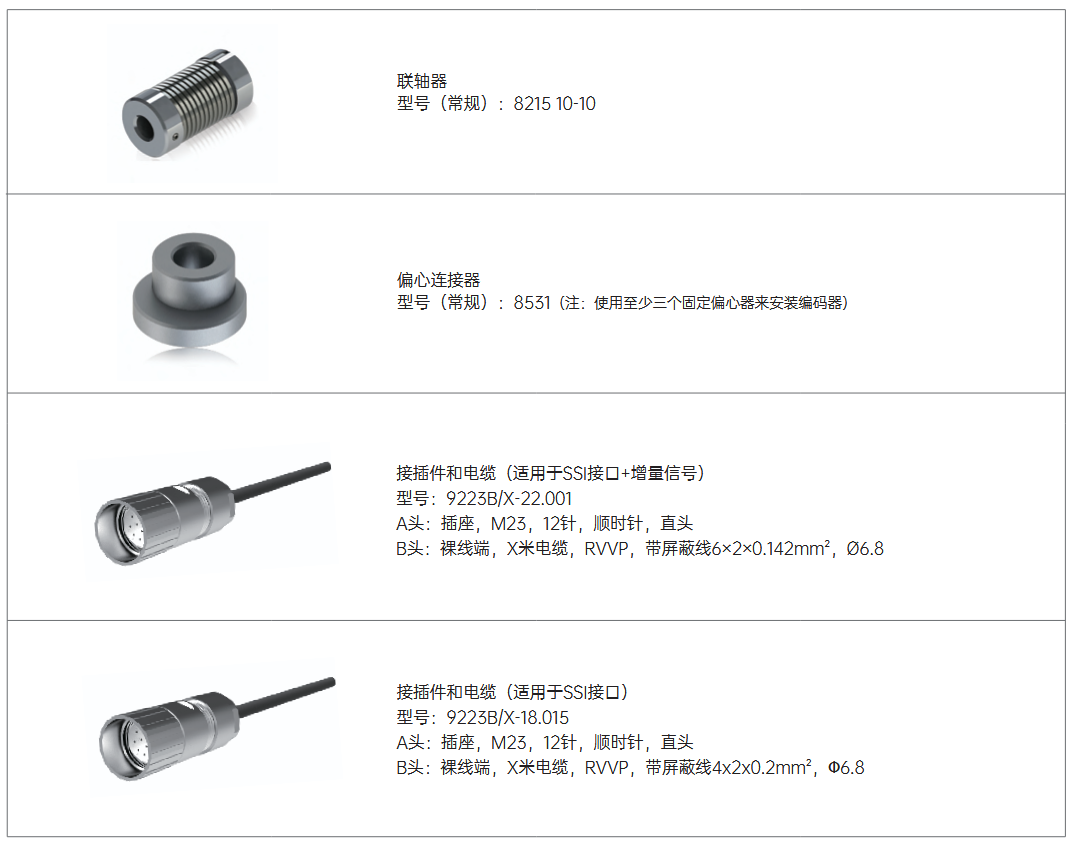

附件
