绝对值编码器

FDCE5803S系列-SSI+增量信号

绝对值编码器
感应原理磁性
功能原理多圈
外径 Φ60mm
轴径实心轴Φ10mm
分辨率 25bit
每圈步数 8192/13bit
圈数 4096/12bit
接口 SSI、SSI+增量信号
增量信号分辨率 512PPR、1024PPR、2048PPR、4096PPR
增量信号 A+A- B+B-
工作电压 10-30VDC
防护等级 IP67
连接插头，M23，12针，顺时针；直接出线

技术参数

技术数据 –机械参数

轴径（mm）实心轴Φ10mm

主体材料铝合金

壳体材料铝合金

轴向负载≤250N

径向负载≤250N

旋转速度最大 6000RPM

抗冲击性100g，6ms

抗震动性10g，10...2000Hz

防护等级IP67

工作温度-40℃...+85℃

存储温度-40℃...+85℃

重量≈220g

连接插头，M23，12针，顺时针；直接出线

技术数据 –电气参数

接口类型SSI、SSI+增量信号

传输速率125K-2M

输出码制格雷码

绝对精度±0.2°

工作电压10…30VDC

无负载时消耗电流＜60mA

计数方向可编程设置，默认从编码器轴端方向看，顺时针旋转累加计数

符合标准DSP-406

增量信号分辨率≤4096ppr

增量信号A+A- B+B-

增量输出方式推挽式差分（HTL）、RS422（TTL）

抗干扰EN61000-6-2

发射干扰EN 61000-6-4

接口电路保护浪涌保护、反极性保护、ESD 保护

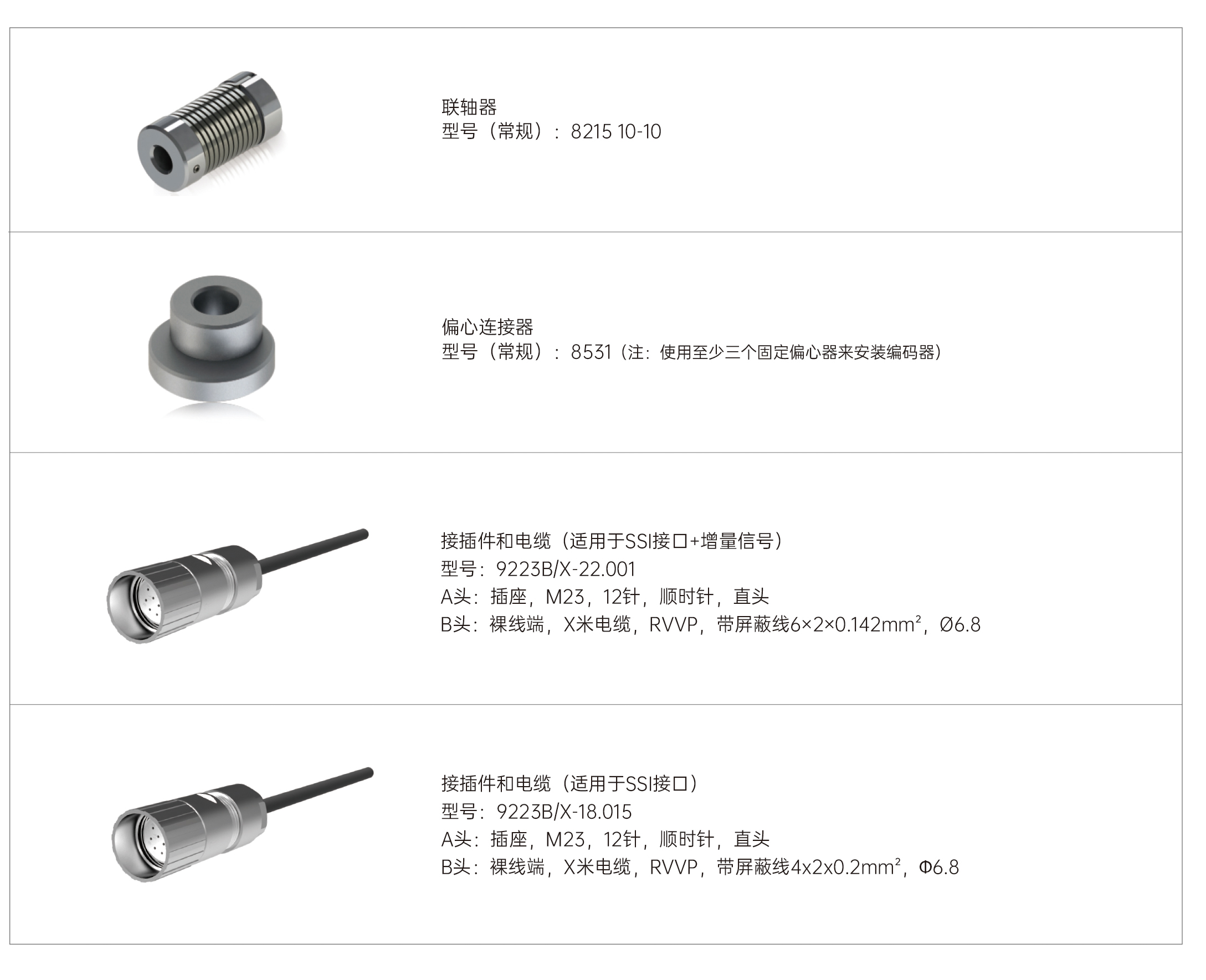

订货信息

订购范例：FDCE5803S10G1213P1OCS1T10-30R9223

端子配置

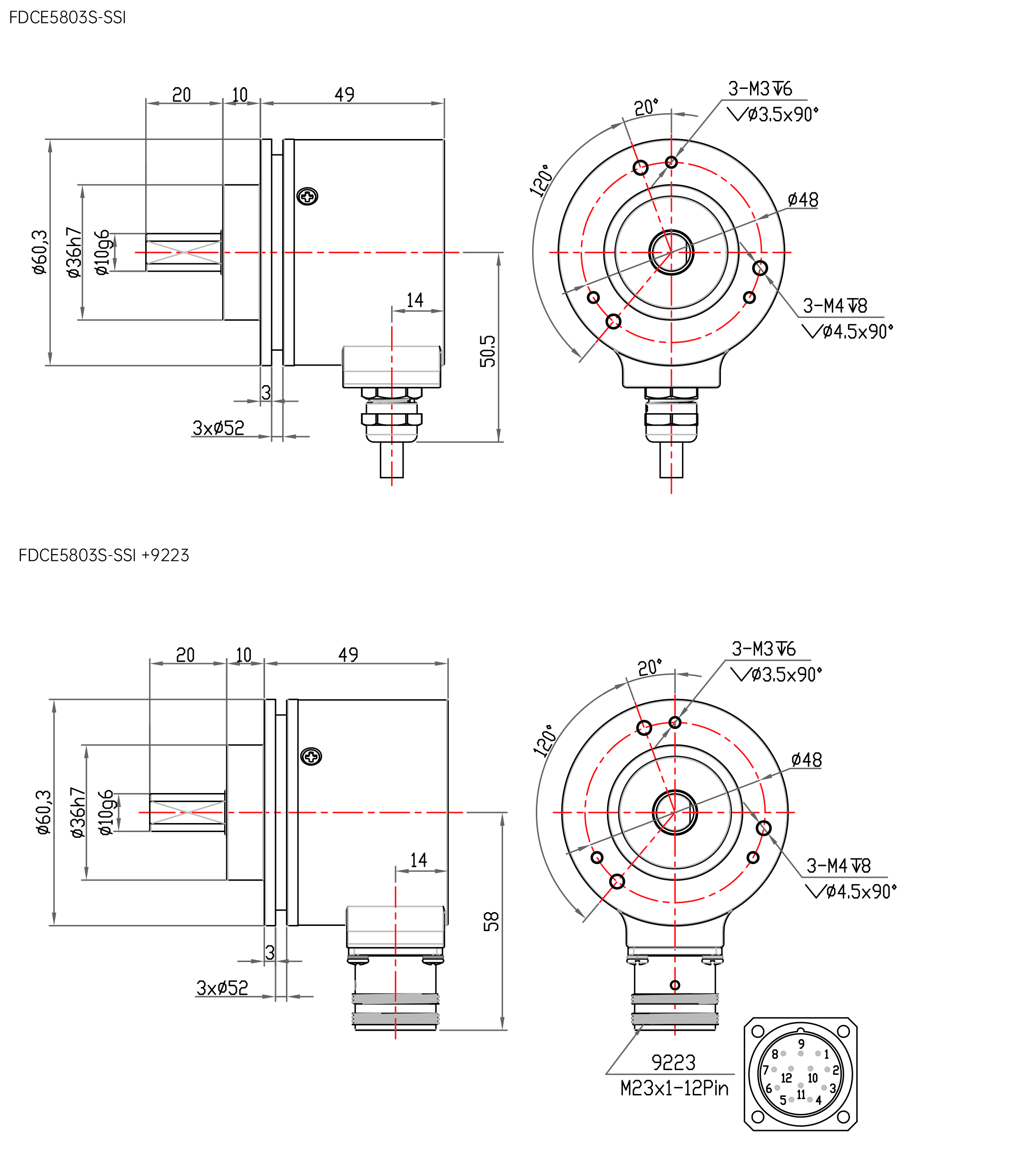

机械图

下载

文件名称	文件类型	文件缩略图	文件大小	下载链接
FDCE5803S-SSI+增量信号-数据表	pdf		0.41 M
TÜV CE认证-AE 50594504 0001	pdf		1.17 M
