增量式重载型编码器

EHK90SK系列

  • 感应原理 光电
  • 外径 Φ90mm
  • 实心轴 Φ11、Φ12、Φ15mm
  • 最大脉冲2500PPR
  • 工作电压5VDC,5-30VDC,9-26VDC
  • 防护等级IP65/IP67

技术参数

技术数据-机械参数

出轴方式实心轴 Φ11、Φ12、Φ15mm

感应原理光电

最大脉冲2500PPR

工作电压5VDC,5-30VDC,9-26VDC

防护等级IP65/IP67

每分钟最大转速6000RPM

最大轴负荷≤70N轴向, ≤140N径向

冲击100g,3ms

振动10g,10...2000HZ

启动力矩<0.05Nm

主轴材料不锈钢

主体材料铝合金

外壳材料铝合金

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈1kg(2米电缆)

技术数据-电气参数

输出电路 推挽输出
推挽差分输出
集电极开路输出
RS422(TTL 兼容)

分度最大2500 脉冲/转

无负载时消耗电流最大125 mA (推挽输出、推挽差分输出)
最大80 mA (集电极开路输出、RS422(TTL 兼容)

最大负载电流±80 mA ( 推挽输出、推挽差分输出)
-50 mA( 集电极开路输出)
-50 mA (集电极开路输出 )
±50 mARS422(TTL 兼容)

最高输出频率100KHz

信号高电平 最小Ub-2.5V
最小2 .5V

信号低电平 最大0.8V(推挽输出 推挽差分输出 )
最大0.4VRS422(TTL 兼容)

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

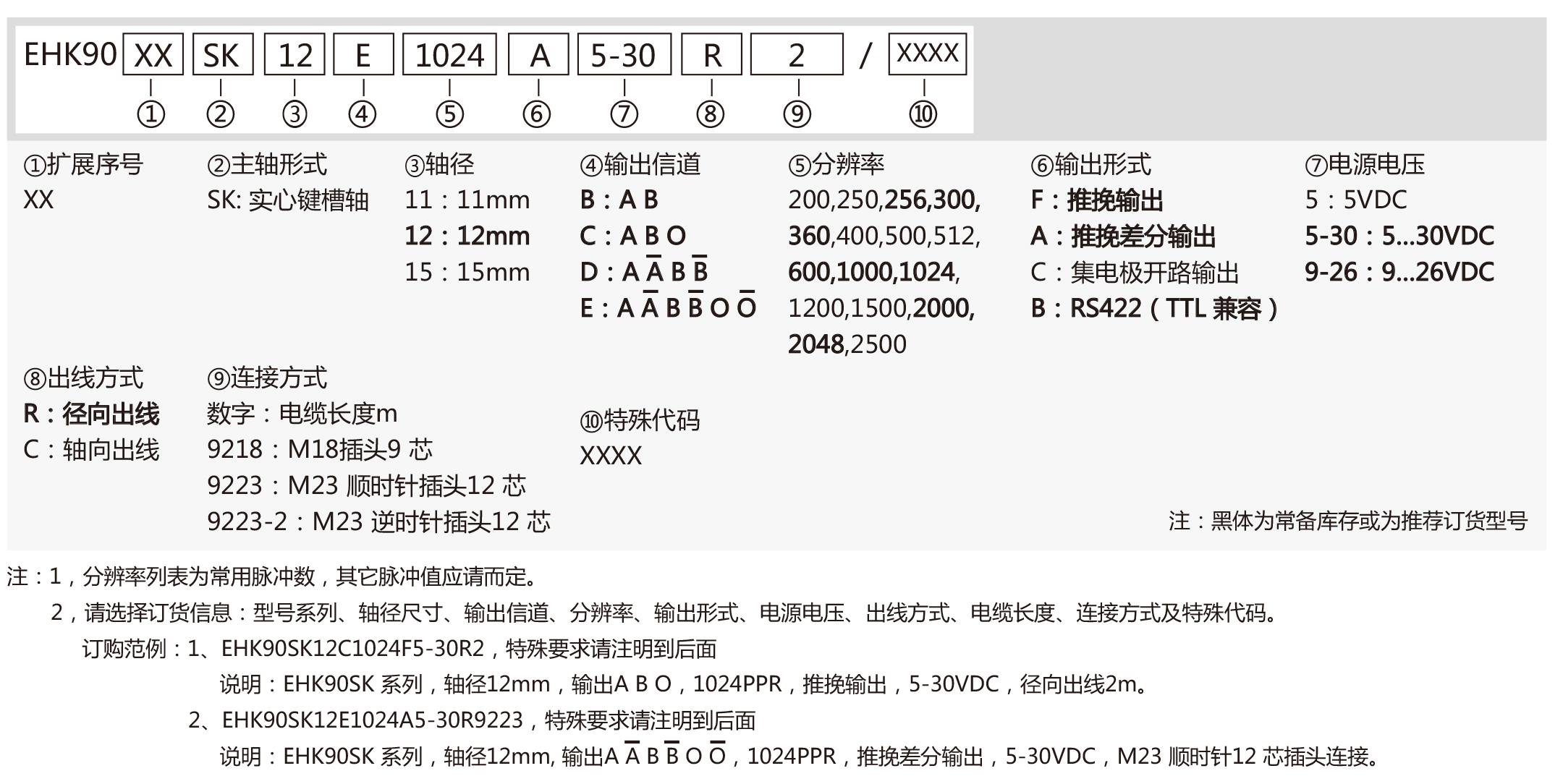

订货信息

订购范例:EHK90SK12C1024F5-30R2

订购范例:EHK90SK12E1024A5-30R9223

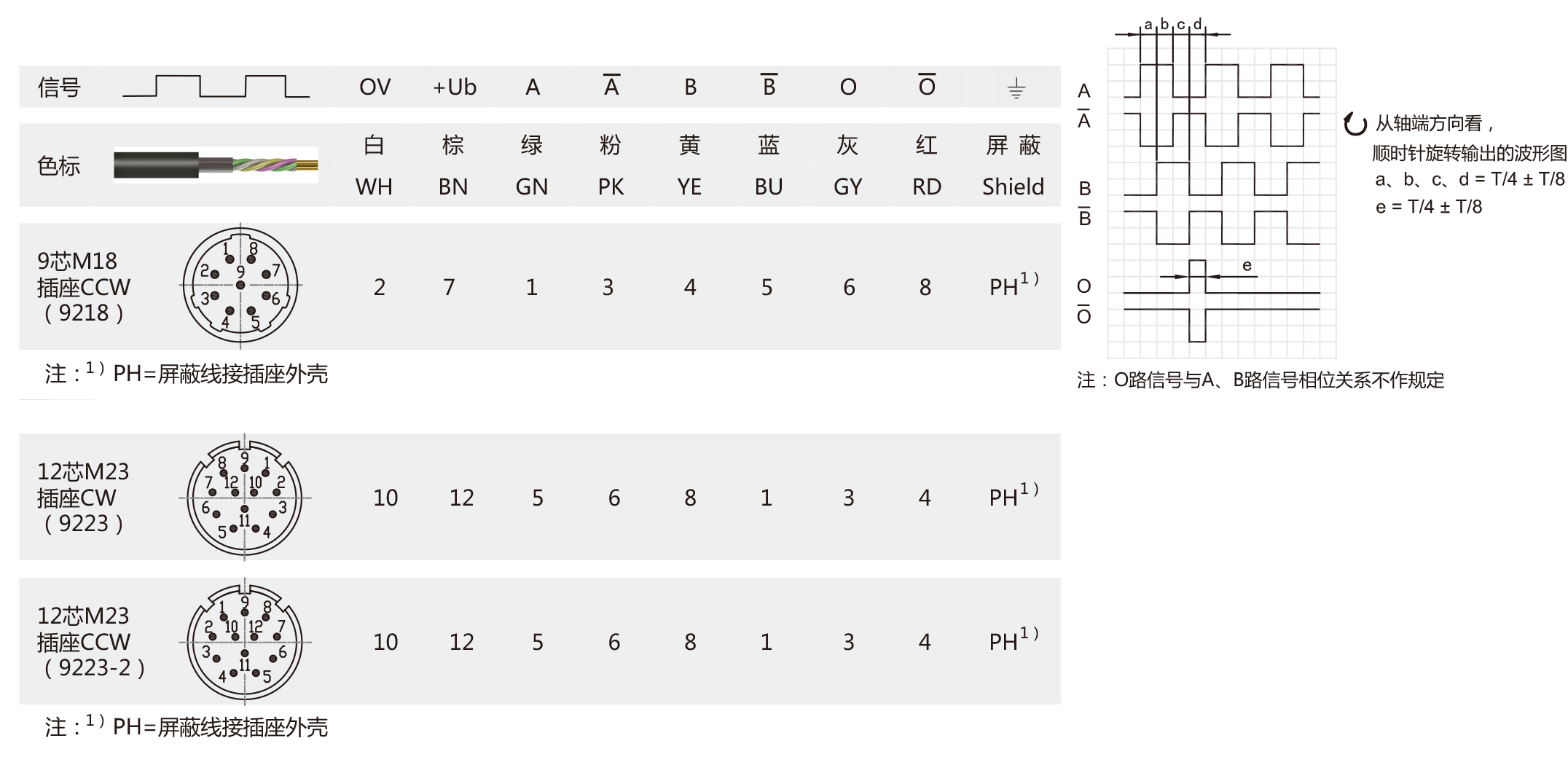

端子配置

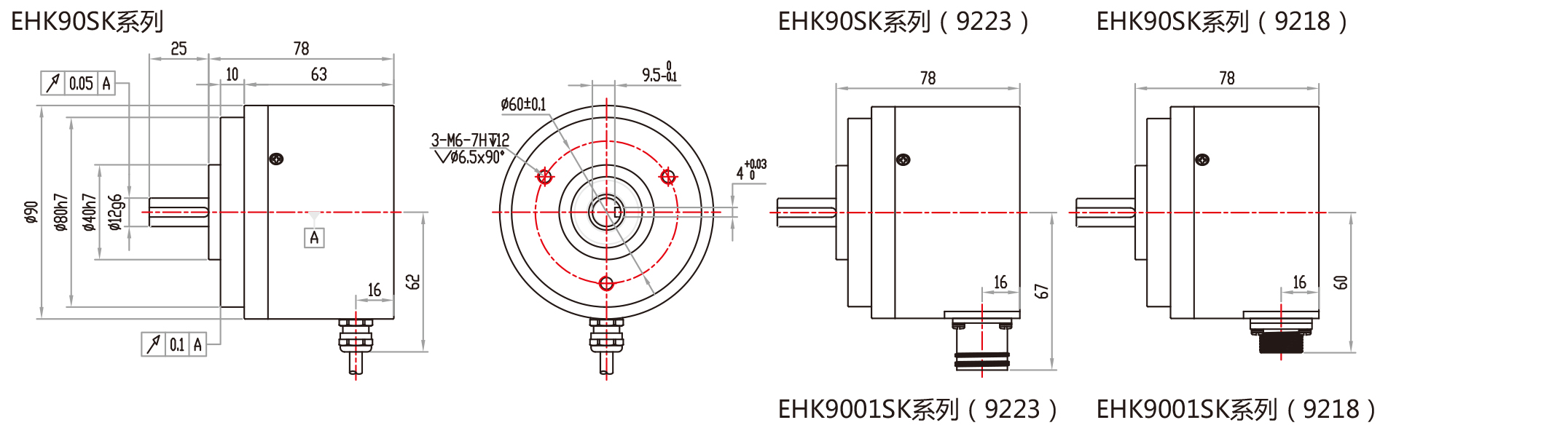

机械图
